NÁVOD K OBSLUZE BHCB93640BH BEKO

Symboly a ich významy

VÝSTRAHA : Varovania pred zranením alebo poškodením majetku.

1.1 Všeobecná bezpečnost'

Dôležité bezpečnostné pokyny: Dôkladne si ich prečítajte a uschovajte pre nahliadnutie v budúcnosti

– budovy na farmách,

– priestory pre klientov v hoteloch, moteloch a d'alších obytných prostrediach,

– prostredia ubytovania typu Bed and Breakfast.

- Skontrolujte, či vaše napájanie zodpovedá informáciám uvedeným na štítku spotrebiča.

- Nikdy nepoužívajte spotrebič, ak je napájací kábel alebo samotný spotrebič poškodený.

- Zabráňte poškodeniu napájacieho kábla tým, že zabránite jeho pritlačeniu, ohýbaniu alebo odieraniu sa o ostré hrany. Napájací kábel udržujte mimo horúcich povrchov a

1 Dôležité bezpečnostné a environmentálne pokyny

otvoreného ohňa.

Správna likvidácia starého spotrebiča pomáha predíst možným negativnym následkom pre životné prostredie a l'udské zdravie.

1.3 Súlad so smernicou RoHS

BHCB 93640 B BHCB 93640 BH
(Obrázok č. 1)

(Obrázok č. 2)
2.2 Technické údaje

Model	BHCB 93640 B - BHCB 93640 BH
Napájacie napätie	220-240V ~ 50 Hz
Napájanie svetla (W)	2 x 3 W
Výkon motora (W)	210 W
Prietok (m3/h) - 3. Úroveň	645 m3/h
Trieda izolácie motora	Trieda F
Izolačná trieda	Trieda I

3.3 Návod na obsluhu

3.4 Automatické zastavenie

Pred čistením a údržbou výrobok odpojte alebo vypnite vypínač.

4.2 Výmena uhlíkových filtrov

1 2 2

(Obr. č. 5)

Uhlíkový filter sa nesmie nikdy umývat'.

VÝSTRAHA

Vymeňte uhlíkové filtre raz za 3 mesiace.

VÝSTRAHA

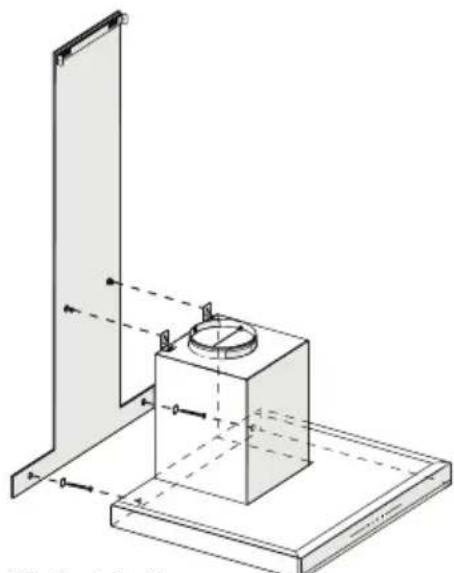

Odsávač pár držte za jeho telo a položte ho na montážne skrutky na stene a utiahnite skrutky (Obrázok č. 9).

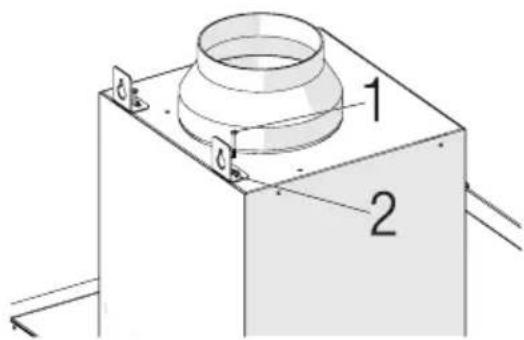

Namontujte podložky M4 k závesným skrutkám 5,5 x 60. Zaistite odsávač pár pomocou skrutky 5,5 x 60 k stene cez montázny otvor na vnútornej strane spotrebiča (Obrázok č. 9).

C: Plastový vzduchovod

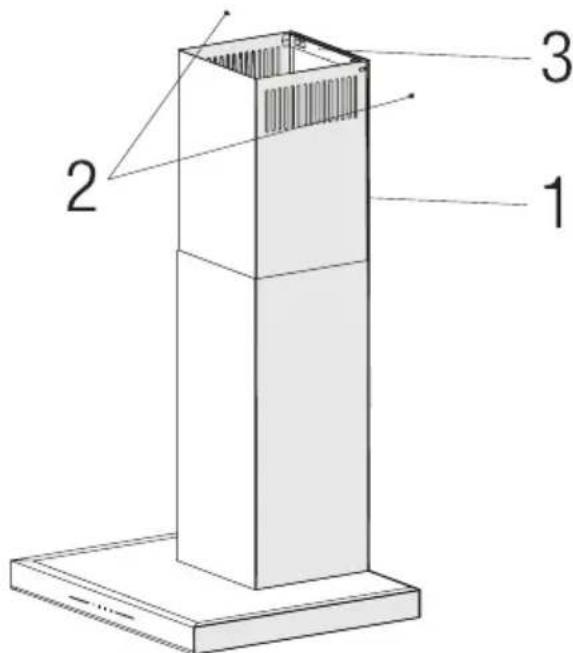

Namontujte komínové dosky odsávača pár (Strana 13 / Obrázok č. 12).

Nejprve si prosím přečtěte tuto příručku!

Vážení zákazníci,

děkujeme vám, že jste si zvolili výrobek BEKO. Chtěli bychom, abyste dosáhli optimální účinnosti tohoto vysoce kvalitního výrobku, který byl vyroben pomocí nejmodernějších technologií. Před použitím výrobku si prosím přečtěte celou tuto příručku a doplňkovou dokumentaci a uschovejte si je pro pozdější nahlédnutí. Pokud budete výrobek předávat někomu jinému, přiložte k němu i tuto příručku. Dodržujte všechna zde uvedená varování a informace a říd'te se pokyny.

Nezapomínejte, že tato uživatelská příručka se může vztahovat na několik modelů výrobků. Příručka jasně představuje všechny varianty různých modelů.

Symboly a jejich významy

V této příručce jsou použity tyto symboly:

Důležité informace a doporučení týkající se používání spotřebiče.

UPOZORNĚNÍ: Varování týkající se zranění osob nebo poškození majetku.

Varování před úrazem elektrickým proudem.

Varování před rizikem vzniku požáru.

Tento výrobek byl vyroben v moderních výrobních závodech s ohledem na životní prostředí a bez poškození přírody.

1 Důležité bezpečnostní a ekologické pokyny

1.1 Všeobecné bezpečnostní pokyny

Důležité bezpečnostní pokyny. Pozorně si přečtěte a uschovejte pro budoucí použití. Tato část obsahuje bezpečnostní pokyny, které vám pomohou chránit se před rizikem požáru, zásahu elektrickým proudem, vystavení uniklé mikrovlnné energii, zranění osob nebo poškození majetku. Nedodržení těchto pokynů ruší záruku.

- Výrobky Beko splňují platné bezpečnostní normy; Z toho důvodu, pro zabránění vzniku nebezpečí by v případě poškození spotřebiče nebo napájecího kabelu je měl opravit nebo vyměnit prodejce, servisní středisko nebo specializovaný a autorizovaný servis. Chybné nebo nekvalifikované opravy mohou být nebezpečné a mohou představovat riziko pro uživatele.

- Toto zařízení je určeno pro použití v domácnosti a v podobných podmínkách, jako jsou například:

– Kuchyně pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích;

– Farmové domy

- Pro potřeby zákazníků v hotelech a jiných typech bytových zařízení;

– V ubytovací zařízení typu bed and breakfast.

- Používejte spotřebič na určený účel pouze tak, jak je to uvedeno v tomto návodu.

- Výrobce neodpovídá za škody způsobené nesprávnou instalací nebo nesprávným použitím produktu.

- Tento spotřebič mohou používat děti ve věku od 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo jim byly dány instrukce týkající se použití přístroje osobou zodpovědnou za jejich bezpečnost.

- Se spotřebičem si nesmí hrát děti. Čištění a údržbu nesmějí provádět děti bez dozoru.

- Minimální vzdálenost mezi podpůrnou plochou pro varné nádoby na varné desce a nejnižší částí vašeho produktu musí být nejméně 65 cm.

- Pokud je v pokynech k instalaci plynové varné desky uvedená větší vzdálenost, musí to zohlednit.

- Ujistěte se, že síťové napájení je ve shodě s informacemi uvedenými na typovém štítku spotřebiče.

- Nikdy nepoužívejte spotřebič, pokud je poškozen napájecí kabel nebo samotný spotřebič.

- Chcete-li zabránit poškození napájecího kabelu, nemačkejte ho, neohýbejte ho ani ho neotírejte na ostrých hranách. Napájecí kabel udržujte mimo dosah horkých povrchů a otevřeného ohně.

- Spotřebič používejte pouze s uzemněnou

1 Důležité bezpečnostní a ekologické pokyny

zásuvkou.

UPOZORNĚNÍ: Nepřipojujte spotřebič k elektrické síti, dokud není instalace zcela dokončena.

• Spotřebič umístěte tak, aby byla zástrčka vždy přístupná.
• Nedotýkejte se žárovek, pokud byly v provozu delší dobu. Mohou vám spálit ruky, protože budou horké.
• Dodržujte předpisy týkající se vypouštění odpadního vzduchu stanovené přislušnými orgány (toto upozornění se netýká použití bez kouřovodu).
• Svůj spotřebič provozujte po umístění hrnce, pánve atd. na varnou desku. V opačném případě může vysoká teplota způsobit deformaci některých částí vašeho produktu.
• Varnou desku vypněte před odebráním hrnce, pánve atd. z ní.
• Nenechávejte horký olej na varné desce. Pánve s horkým olejem mohou způsobit samovznícení.
• Věnujte pozornost záclonám a přikrývkám, protože při pečení potravin, jako jsou např. hranolky, může olej vznítit.
• Tukový filtr vyměňujte nejméně jednou měsíčně. Uhlíkový filtr vyměňujte nejméně každé 3 měsíce.
• Výrobek vyčistěte v souladu s návodem k použití. Pokud čištění nebylo provedeno v souladu s návodem k použití, může vznik-

nout riziko požáru.

• Namísto aktuálního filtru nepoužívejte ne-ohnivzdorné filtrační materiály.
• Používejte pouze originální díly nebo části doporučené výrobcem.
• Nepoužívejte výrobek bez filtru a nevybírejte filtry, když je produkt v provozu.
  • V případě, že dojde ke vznícení jakéhokoliv plamene, vypněte napájení vašeho produktu a kuchyňských spotřebičů.
• V případě vznícení plamene zakryjte plamen a na hašení nikdy nepoužívejte vodu.
• Před každým čištěním a když se zařízení nepoužívá, odpojte jej ze sítě.
• Jestliže digestoř pro elektrické varné desky a spotřebiče běžící na jiný druh energie, jako je elektrická energie pracují současně, podtlak v prostředí nesmí překročit 4 Pa (4 x 10 bar).
  • V prostředí, ve kterém se spotřebič používá, musí být kouřové plyny zařízení fungující na topný olej nebo na plyn, jako je například vytápění místností, zcela izolované nebo zařízení musí být hermetického typu.
• Při připojování kouřovodu používejte trubky s průměrem 120 nebo 150 mm. Spojení potrubí musí být co nejkratší a musí mít co nejméně kolen.

Nebezpečí udušení! Všechny obalové materiály uchovávejte mimo dosah dětí.

POZOR: Přístupné části se při použití s ku-

1 Důležité bezpečnostní a ekologické pokyny

chyňskými spotřebiči mohou zahřát.

• Vývod produktu nesmí být připojen k vzduchovému kanálu, který obsahuje další kouř.
• Pokud se digestoř elektrického varného panelu používá současně se zařízeními pracujícími na plyn nebo na jiná paliva, větrání v místnosti může být nedostatečné (to se nemusí týkat spotřebičů, které pouze vypouštějí vzduch zpět do místnosti).
• Předměty umístěné na výrobku mohou spadnout. Na vrchní část produktu nedávejte žádné předměty.
• Pod vašim výrobkem neflambujte.

UPOZORNĚNÍ: Před instalací digestoře odstraňte ochranné fólie.

• Když je digestoř v provozu, nikdy nenechá-vejte pod digestoří vysoké plameny
• Fritézy s obsahem tuku se během používání nepřetržitě monitorovat: přehřátý olej může vzplanout.

1.2 Soulad se směrnicí WEEE a Odstra-nění odpadů výrobku

Tento výrobek splňuje požadavky směrnice WEEE EU (2012/19 / EU). Tento výrobek nese symbol klasifikace

pro odpad z elektrických a elektronických zařízení (OEEZ).

Tento symbol znamená, že na konci své životnosti se tento výrobek ne-smí likvidovat spolu s ostatním do-

movním odpadem. Použité zařízení se musí odnést na oficiální sběrné místo pro recyklaci elektrických a elektronických zařízení. Chcete-li najít tato místa sběru, obraťte se na místní úřady nebo na prodejce, u kterého byl produkt zakoupen. Každá domácnost plní důležitou úlohu

při zhodnocování a recyklaci starých zařízení. Správná likvidace použitého spotřebiče pomáhá předcházet možným negativním následkům pro životní prostředí a lidské zdraví.

1.3 Soulad se směrnicí RoHS

Výrobek, který jste si zakoupili, je v souladu se směrnicí EU RoHS (2011/65/EU). Neobsahuje

škodlivé a zakázané materiály uvedené ve Směrnici.

1.4 Informace o balení

Obalové materiály výrobku jsou vy- robeny z recyklovatelných materiálů v souladu s našimi národními

Předpisy pro životní prostředí. Nevyhazujte obalové materiály spolu s domácími nebo jinými odpady. Vezměte je do sběrných míst pro obalové materiály určené místními orgány..

2 Celkový vzhled

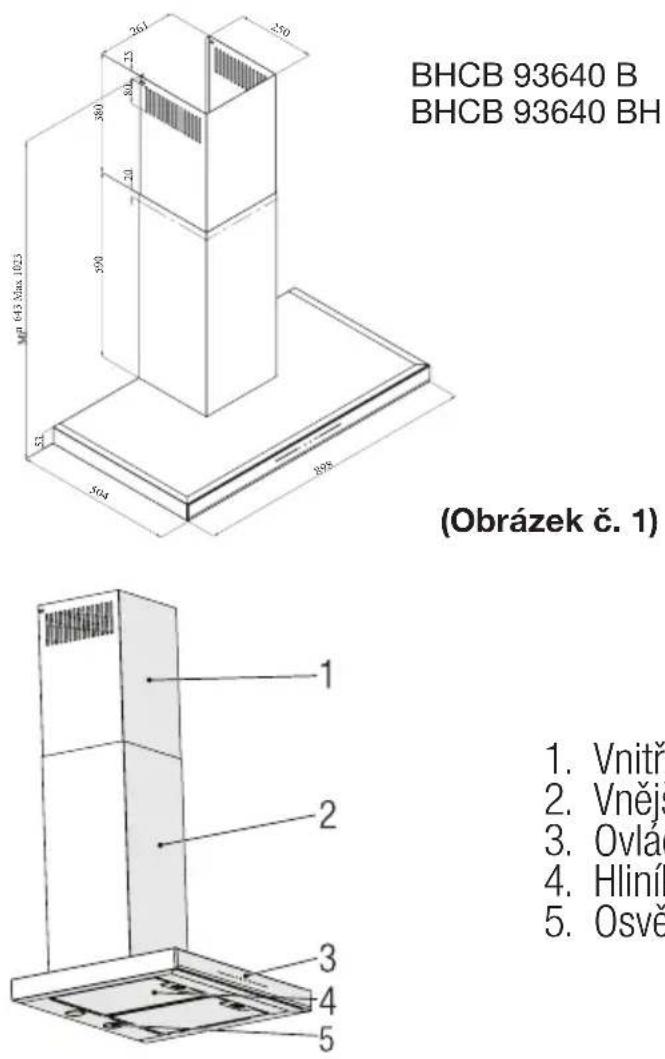

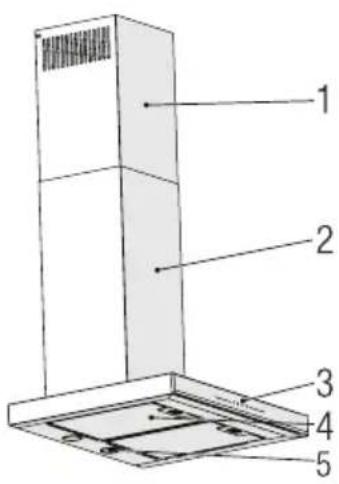

2.1 Přehled

BHCB 93640 B
BHCB 93640 BH
(Obrázek č. 1)

1. Vnitřní kouřovod
2. Vnější kouřovod
3. Ovládací panel
4. Hliníkové olejové filtry
5. Osvětlení oblasti vaření

(Obrázek č. 2)

2.2 Technické údaje

Model	BHCB 93640 B - BHCB 93640 BH
Napájecí napětí	220-240V ~ 50 Hz
Příkon žárovky (W)	2 x 3 W
Příkon motoru (W)	210 W
Rychlost proudění (m3/h) – 3. úroveň	645 m3/h
Třída izolace motoru	Třída F
Třída izolace	Třída I

3 Používání spotřebiče

3.1 Ovládání spotřebiče

TLAČÍTKO FUNKCE
(A) : Zapnutí/vypnutí světla	Stisknutím tohoto tlačítka osvětlíte oblast vaření. Chcete-li osvětlení vypnout, stiskněte tlačítko znovu.
(B) : 1. Tlačítko stupně	Spotřebič pracuje s 1. rychlostí. Po dalším stisknutí tohoto tlačítka se spotřebič vypne, zobrazení stupně rychlosti se vypne.
(C) : 2. Tlačítko stupně	Spotřebič pracuje s 2. rychlostí. Po dalším stisknutí tohoto tlačítka se spotřebič vypne, zobrazení stupně rychlosti se vypne.
(D) : Tlačítko 3. stupně	Spotřebič pracuje se 3. rychlostí. Po dalším stisknutí tohoto tlačítka se spotřebič vypne, zobrazení stupně rychlosti se vypne.

3.2 Energeticky účinný provoz z hlediska úspory

Použití

• Při používání spotřebiče upravte nastavení rychlosti podle intenzity páry a zápachu, abyste ušetřili energii.
• Za normálních podmínek používejte nízké rychlosti (1–2) a vysokou rychlost (3) používejte pro intenzivní zápach a páry.
  • * Žárovky jsou na digestoři umístěny za účelem osvětlení oblasti vaření.

Jejich používání na osvětlení většího prostoru povede ke zbytečné spotřebě energie a k nedostatečnému osvětlení.

3.3 Pokyny k použití

• Váš spotřebič má motor, který pracuje různými rychlostmi.
• Pro dosažení lepší výkonnosti doporučujeme za normálních podmínek používat nízké rychlosti a vysoké rychlosti používat v případě silných zápachů a intenzivních par.
• Spotřebič můžete zapnout stisknutím tlačítka požadované rychlosti. (A, B, C)

- Oblast vaření osvětlíte stisknutím tlačítka osvětlení (D).

3.4 Automatické zastavení

Váš spotřebič má funkci automatického zastavení, která umožňuje trochu větší odvětrávání a odstraňuje nežádoucí pachy a páry uvnitř prostředí, a která se po dokončení vaření automaticky vypne. Chcete-li aktivovat funkci automatického zastavení, stiskněte libovolné tlačítko stupně rychlosti (A, B, C) na ovládacím panelu déle než na 2 sekundy, poté se na 15 minut aktivuje funkce časovače. Jeli funkce automatického zastavení aktivní, stisknutím stejného tlačítka stupně rychlosti se deaktivuje funkce automatického zastavení a motor spotřebiče se zastaví. Když přepínáte mezi různými stupni rychlosti, je tato funkce deaktivována. Pokud chcete, aby se spotřebič automaticky zastavil, je třeba znovu aktivovat funkci automatického zastavení.

3 Používání spotřebiče

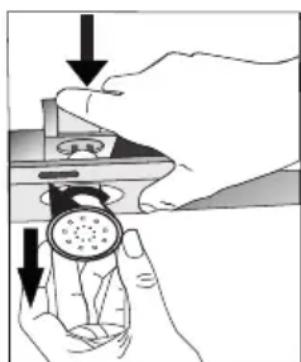

3.5 Výměna žárovky

MAX 3 W

Připojte spotřebič k elektrické síti. Váš spotřebič používá bodovou LED žárovku 3 W. Při výměně žárovek zatlačte na držák směrem dozadu, otočte jím proti směru hodinových ručiček a vyjměte jej směrem dolů. Použijte výše uvedený postup obráceně a vložte nové žárovky (obrázek 3).

Žárovka
Příkon žárovky (W)	3
Držák/objímka GZ 10
Napětí žárovky (V)	220–240
Velikost (mm) 53 x 50
Kód ILCOS DR/F3-220	-240-GZ10-50-53

3.6 Používání s připojením ke kouřovodu

- Pára je odsávána potrubím kouřovodu, které je upevněno k připojovací hlavě na digestoři.

- Průměr potrubí kouřovodu musí být stejný jako u připojovacího prstence. Při vodorovném nastavení musí mít potrubí mírný sklon směrem nahoru (kolem 10°), aby mohl vzduch snadněji odcházet z místnosti.

3.7 Používání bez připojení ke kouřovodu

- Vzduch se filtruje přes uhlíkový filtr a recirkuluje v místnosti. Uhlíkový filtr se používá, když není v domě možné použít kouřovod.

• Při použití bez kouřovodu vyjměte klapky uvnitř adaptéru kouřovodu.
• Vyjměte olejový filtr. Chcete-li nainstalovat uhlíkový filtr, nasad'te filtr na přichytky vystředěním na plastový díl na obou stranách tělesa ventilátoru. Utáhněte jej otáčením doprava nebo doleva.
  • Vyměňte hliníkový olejový filtr.

4 Čištění a údržba

Před čištěním a údržbou výrobek odpojte nebo vypněte spínačem.

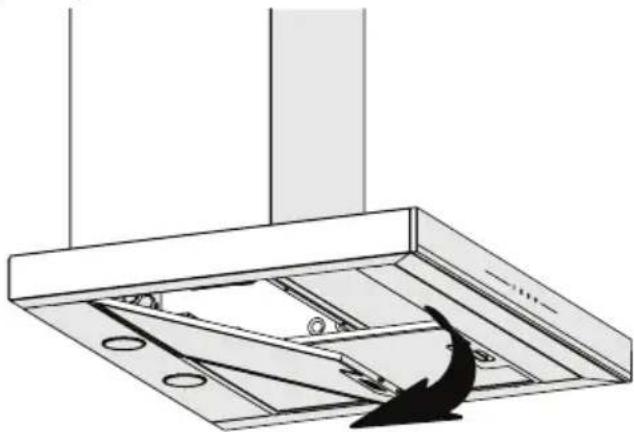

4.1 Čištění hliníkových olejových filtrů

Hliníkový olejový filtr se používá k zadržení olejových částic ve vzduchu. Hliníkové filtry mohou po opakovaném čištění změnit barvu. Je to normální a neznamená to potřebu výměny vašich filtrů.

• Zatlačte zámek hliníkového olejového filtru dopředu.
• Potom jej lehce táhněte dolů a vytáhněte ven (obrázek č. 4). Jinak se může filtr ohnout. Hliníkové olejové filtry omyjte a opláchněte tekutým čisticím prostředkem a vraťte je do jejich lůžek provedením výše uvedených kroků v opačném pořadí. Tyto hliníkové olejové filtry se používají k zadržení olejových částic ve vzduchu.

Hliníkové olejové filtry můžete také mýt v myčce.

UPOZORNĚNÍ

V případě běžného používání hliníkový olejový filtr vyčistěte jednou za měsíc.

4 Čištění a údržba

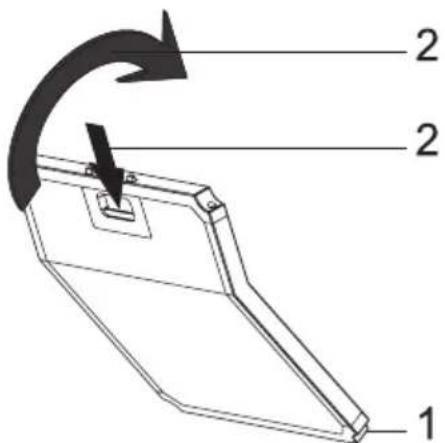

4.2 Výměna uhlíkových filtrů

2 2 1 5)

(Obr. č. 5)

Spotřebič, který jste si zakoupili, je vhodný pro použití s uhlíkovými filtry.

- Vyjměte hliníkové olejové filtry (obrázek č. 4).

- Umístěte spodní část uhlíkového filtru do krytu motoru (obrázek č. 5).

- Stiskněte přichytku uhlíkového filtru a za- tlačte jej dopředu a ujistěte se, že jsou přichytky uhlíkového filtru zasunuty a uzam- čeny. (Obrázek č. 5).

- Připevněte hliníkové olejové filtry.

UPOZORNĚNÍ

Uhlíkový filtr se nesmí nikdy mýt.

UPOZORNĚNÍ

Uhlíkové filtry vyměňte jednou za 3 měsíce.

UPOZORNĚNÍ

Uhlíkový filtr můžete získat v autorizovaných servisech.

5 Instalace spotřebiče

UPOZORNĚNÍ!

Před zahájením instalace si přečtěte bezpečnostní informace v uživatelské příručce.

UPOZORNĚNÍ!

Pokud nebudete šrouby a stabilizá- tory instalovat podle těchto pokynů, může dojít k úrazu elektrickým proudem.

Chcete-li si nechat digestoř nainstalovat, obraťte se na nejbližší autorizovaný servis.

Za přípravu místa a elektrickou instalaci pro digestoř odpovídá zákazník.

5.1 Umístění spotřebiče

65 cm

(Obrázek č. 6)

• Před instalací je nutno zvážit vzdálenost mezi sporákem a digestoří. Tato vzdálenost by měla být 65 cm (obrázek č. 6).
• U plynových sporáků se vzdálenost musí měřit od povrchu roštu,
• u elektrických sporáků od povrchu skla.

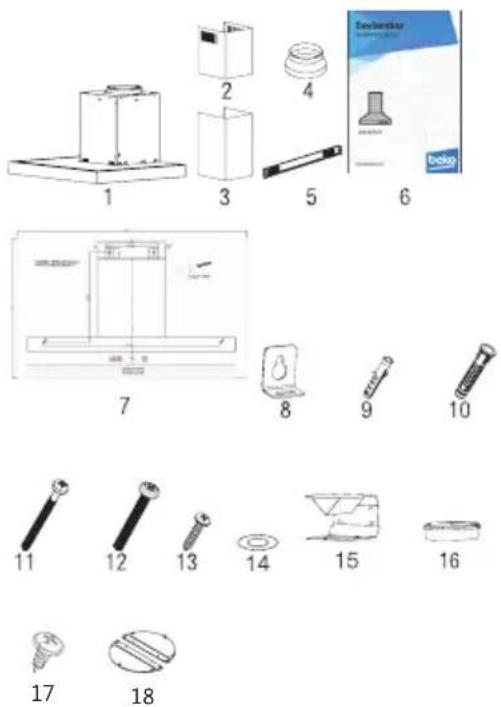

5.2 Instalace příslušenství

1. Výrobek
2. Vnitřní kouřovod
3. Vnější kouřovod
4. Adaptér kouřovodu ∅150/120 mm
5. Deska pro připojení kouřovodu
6. Uživatelská příručka
7. Instalační plánek
8. 2x závěsná deska
9. 2x plastová hmoždinka ∅6 mm
10. 3x plastová hmoždinka ∅10 mm
11. 3x šroub pro upevnění na stěnu 5,5x60
12. 2x šroub pro připojení závěsné desky M5x35
13. 2x šroub desky pro připojení kouřovodu 3,9x22
14. Podložka 2x M4
15. Usměrňovač proudu vzduchu
16. Plastový adaptér (odváděč vzduchu)
17. Šroub pro připojení komína 2x 3,5x9,5
18. Kovová komínová svorka

Níže jsou uvedeny informace potřebné k určení umístění vhodného pro instalaci digestoře.

5 Instalace spotřebiče

5.3 Instalace na stěnu

• Stěna musí být plochá, rovná a musí mít dostatečnou nosnost.
• Hloubka navrtaných otvorů musí být v souladu s délkou šroubů.
• Dodané šrouby a hmoždinky jsou vhodné pro cihlové zdi. Pro jiný stavební materiál (např. sádrokarton, desky, porézní beton) musí být použity vhodné upevňovací hmoždinky a matice.

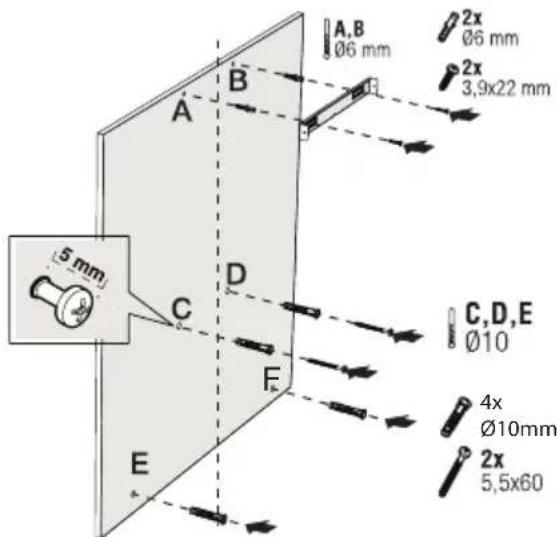

A,B Ø6 mm 2x Ø6 mm 2x 3,9x22 mm 5 mm A B C,D,E Ø10 4x Ø10mm 2x 5,5x60 E

(Obrázek č. 7)

UPOZORNĚNÍ

Před vrtáním se ujistěte, že v těsné blízkosti vrtaných míst nejsou žádná vedení elektriny, plynu nebo vody.

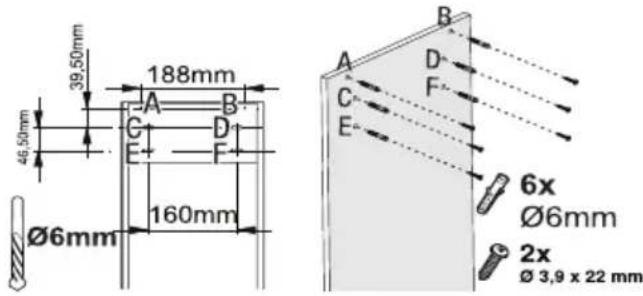

Od stropu nakreslete středovou čáru kolmo ke spodnímu okraji digestoře ().

Upevněte na stěnu instalační šablonu. U bodů A a B vezměte jako referenční rozměry maximální rozměry digestoře, a vyvrtejte body A a B, které jste si označili, vrtákem ∅6 mm a vložte plastové hmoždinky ∅6 mm. Desku pro

připojení kouřovodu připevněte ke stěně po- mocí 2 šroubů 3,9x22 (obrázek č. 8).

Chcete-li nainstalovat těleso digestoře, vyvrtejte pomocí vrtáku ∅10 mm body C, D, E, F uvedené v instalační šabloně a vložte do těchto otvorů plastové hmoždinky ∅10 mm (obrázek 8).

Našroubujte 2 kusy montážních šroubů 5,5x60 do otvorů C a D s vůlí 5 mm mezi hlavou šroubu a stěnou (obrázek 8).

Nainstalujte k tělesu digestoře pomocí montážních šroubů M5x35 dva kusy závěsných desek (obrázek 8).

5 Instalace spotřebiče

Držte digestoř za její těleso a umístěte ji na upevňovací šrouby na stěně a utáhněte šrouby (obrázek č. 9).

Namontujte podložky M4 k závěsným šroubům 5,5 x 60. Zajistěte digestoř na stěně pomocí šroubu 5,5x60 instalačním otvorem na vnitřní straně spotřebiče (obrázek č. 9).

5.4 Připojení ke kouřovodu

Pokud se chystáte použít plastový adaptér kouřovodu ∅120/150 mm, připojte jeden konec potrubí k tomuto adaptéru. Pokud adaptér nebudete používat, připojte jeden konec potrubí přímo k výstupu na výrobku. Druhý konec potrubí připojte k vašemu kouřovodu. Zkontrolujte, zda jsou tyto dva spoje natolik těsné, že nedojde k jejich uvolnění, když bude spotřebič pracovat na plný výkon. Zkontrolujte, zda klapky uvnitř kouřovodu fun-gují, když jsou utaženy

svorkami. Připojte připojovací potrubí kouřovodu na vnější stranu adaptéru (obrázek č. 11/a). Je-li připojovací potrubí naistalováno na vnitřní straně adaptéru, nemůže dojít k sání vzduchu, protože kouřová klapka, která brání návratu vzduchu, zůstane uzavřená (obrázek č. 11/b). Délka připojení potrubí i počet kolen musí byt co nejmenší.

A: potrubí odtahu kouře

B: zpětné klapky

C: plastový kouřovod

Když spotřebič nepracuje, klapky jsou zavřené a zabraňují vniknutí možného vnějšího zápa-chu a prachu dovnitr.

5.5 Instalace digestoře ke kouřovodu

Před zahájením instalace kouřovodu proved'te elektrické připojení digestoře. Nasuňte desky kouřovodu kolem tělesa.

Nainstalujte desku kouřovodu na upevňovací desku kouřovodu, která je připevněna ke stěně z jejích horních vnějších okrajů (obrázek č. 12).

1. Vnitřní kouřovod
2. Šroub 3,5x9,5
3. Deska pro připojení kouřovodu

5 Instalace spotřebiče

5.6 Instalace usměrňovače proudu vzduchu (BHCB 93640 BH)

Pokud se používá uhlíkový filtr, je s vaším spotřebičem dodáván usměrňovač proudu vzduchu, jehož účelem je opětovné uvolnění vzduchu, vyčištěného uhlíkovým filtrem, z děrované oblasti na kouřovodu. Nainstalujte usměrňovač proudu vzduchu dle niže uvedeného postupu.

39,50mm 188mm 46,50mm Ø6mm 160mm A B C D E F B D F 6x Ø6mm 2x Ø 3,9 x 22 mm

(Obr. č. 13)

Uprostřed desky pro připojení kouřovodu je príchytka. Umístěte střed této príchytky na čáru, která je nakreslena kolmo ke stěně. Vyrovnejte vodorovně a pomocí tužky označte otvory, kde bude upevněna deska pro připojení (obrázek č. 13/A, B).

Vyvrtejte označené body vrtákem o ∅6 mm a do vyvrtaných otvorů vložte dvě plastové hmoždinky o ∅6 mm (obrázek č. 13/A, B).

Desku pro připojení kouřovodu připevněte ke stěně pomocí šroubů 3,9x22 (obrázek č. 13/A, B).

Při instalaci usměrňovače proudu vzduchu vyvrtejte body C, D, E, F vrtakem ∅6 mm vložte plastové hmoždinky ∅6 mm (obrázek č. 13).

1 2

(Obr. č. 14)

1- usměrňovač proudu vzduchu 2- plastový kourovod

Připevněte plastový adaptér kouřovodu, který je součástí balení, ve směru usměrnovače proudu vzduchu. Uzamkněte adaptér kouřovodu otočením ve směru šipky (obrazek č. 14).

Nainstalujte skupinu usměrňovače proudu vzduchu pomocí šroubů 3,9x22 z bodů C, D, E, F, které jste již připravili (obrázek č. 13).

Nainstalujte těleso digestoře (strana 12 / obrázek č. 7).

5 Instalace spotřebiče

1- hliníkové potrubí odvodu vzduchu Proved'te instalaci potrubí odvodu vzduchu (obrázek č. 16).

Protože zákruty a ohyby v hliníkové potrubí povedou ke snížení sacího výkonu vzduchu, vyhněte se používání zákrutů a ohybů, jak je to jen možné.

Proved'te instalaci desek kouřovodu digestoře (strana 13 / obrázek č. 12)

6 Řešení problémů

Řešení problémů Hlavní příčina Rada
Spotřebič nefunguje.	Zkontrolujte pojistky. Pojistka	může být spálena, proved'te kontrolu a výměnu.
Spotřebič nefunguje.	Zkontrolujte elektrické připojení. Sítové napětí musí být v rozmezí 220 až 240 V.
Spotřebič nefunguje.	Zkontrolujte elektrické připojení. Zkontrolujte, zda funguje jiný spotřebič ve vaší kuchyni.
Světlo osvětlení nefunguje.	Zkontrolujte elektrické připojení. Sítové napětí musí být v rozmezí 220 až 240 V.
Světlo osvětlení nefunguje.	Zkontrolujte spínač osvětlení. Přepínač osvětlení musí být v poloze „zapnuto“.
Světlo osvětlení nefunguje.	Zkontrolujte žárovky. Žárovky	spotřebiče musí svítit.
Přívod vzduchu do spotřebiče je nedostatečný.	Zkontrolujte hliníkový filtr. Za normálních provozních podmínek se musí hliníkový olejový filtr čistit nejméně jednou za měsíc.
Přívod vzduchu do spotřebiče je nedostatečný.	Zkontrolujte odtah vzduchu do kouřovodu.	Odtah vzduchu do kouřovodu musí být v poloze „zapnuto“.
Přívod vzduchu do spotřebiče je nedostatečný.	Zkontrolujte uhlíkový filtr. Filtry	spotřebičů s uhlíkovými filtry se musí za normálních podmínek vyměňovat jednou za 3 měsíce.
