BHCB93640BH - Hotte BEKO - Notice d'utilisation et mode d'emploi gratuit

Marque	Beko
Modèle	BHCB93640BH
Type de produit	Hotte de cuisine décorative
Alimentation	220-240 V ~ 50 Hz
Puissance moteur	210 W
Puissance éclairage	2 x 3 W (LED)
Nombre de vitesses	3
Débit d'air max	645 m³/h
Classe d'isolation	Classe I
Distance minimale plaque-hotte	65 cm
Diamètre conduit d'évacuation	120 ou 150 mm
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Requis en mode recyclage, remplacement tous les 3 mois
Fonction arrêt automatique	Oui, minuterie 15 min
Type d'installation	Murale, avec ou sans conduit
Dimensions (approx.)	Largeur 90 cm, hauteur réglable
Poids (approx.)	15 kg
Niveau sonore	Env. 55 dB (A)
Garantie	2 ans (selon législation en vigueur)
Entretien	Nettoyer le filtre à graisse une fois par mois

FOIRE AUX QUESTIONS - BHCB93640BH BEKO

Quelle est la distance minimale entre la plaque de cuisson et la hotte ?

La distance minimale doit être de 65 cm entre la surface d'appui des récipients et la partie la plus basse de la hotte.

Comment remplacer l'ampoule LED ?

Débranchez l'appareil. Poussez le support de l'ampoule vers le bas, tournez-la dans le sens inverse des aiguilles d'une montre et retirez-la. Utilisez une ampoule de 3 W avec culot GZ10 (220-240 V). Remontez en effectuant l'opération inverse.

À quelle fréquence faut-il nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium doit être nettoyé au moins une fois par mois à la main ou au lave-vaisselle. Il ne nécessite pas de remplacement.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 mois en utilisation normale. Il ne se lave pas. Vous pouvez l'acheter auprès du service agréé.

Comment installer la hotte en mode recyclage (sans conduit) ?

Retirez les rabats de l'adaptateur de conduit, installez le filtre à charbon sur les languettes du moteur, puis remettez le filtre à graisse. Utilisez le déflecteur d'air fourni pour diriger l'air vers la grille de recirculation.

Pourquoi la hotte n'aspire-t-elle pas assez ?

Vérifiez le filtre à graisse (il doit être propre), le conduit d'évacuation (ne doit pas être obstrué), et le filtre à charbon s'il est en place (doit être remplacé). Assurez-vous que la hotte est utilisée à la bonne vitesse.

Comment activer l'arrêt automatique ?

Appuyez sur le bouton de la vitesse souhaitée (1, 2 ou 3) pendant plus de 2 secondes. La minuterie de 15 minutes s'enclenche et la hotte s'éteindra automatiquement. Pour désactiver, appuyez à nouveau sur le même bouton.

Quels sont les diamètres de conduit possibles ?

Vous pouvez utiliser un conduit de 120 mm ou 150 mm. L'adaptateur fourni permet de raccorder l'un ou l'autre. Le conduit doit être aussi court que possible avec le minimum de coudes.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, ne jamais utiliser la hotte sans le filtre à graisse. Cela réduit les performances et présente un risque d'incendie. Le filtre à huile est obligatoire.

Comment économiser de l'énergie avec la hotte ?

Utilisez les vitesses basses (1-2) pour une cuisson normale et la vitesse 3 uniquement pour les odeurs intenses. L'éclairage LED est prévu pour la zone de cuisson, ne l'utilisez pas comme éclairage de pièce.

MODE D'EMPLOI BHCB93640BH BEKO

Veuillez d'abord lire ce manuel !

Cher client(e),

Merci d'avoir choisi un produit Beko. Nous aimerions que vous obteniez une efficacité optimale de ce produit de haute qualité qui a été fabriqué avec une technologie de pointe. Veuillez vous assurer que vous avez bien lu et compris ce guide et la documentation complémentaire avant de les utiliser et conservez-les comme référence. Joignez ce guide à l'unité si vous le remettez à quelqu'un d'autre. Respectez tous les avertissements et informations contenus dans le présent document et suivez les instructions.

Veuillez noter que ce manuel d'utilisation peut se rapporter à plusieurs modèles de cet appareil. Le manuel indique clairement toutes les différences entre les modèles.

Symboles et leurs significations

Ces symboles sont utilisés tout au long de ce guide :

Informations et recommandations importantes concernant l'utilisation de l'appareil.

ATTENTION : Avertissements sur les dommages corporels ou matériels.

Avertissement de choc électrique,

avertissement de risque d'incendie

Ce produit a été fabriqué dans des installations modernes et respectueuses de l'environnement sans nuire à la nature.

1 Instructions importantes en matière de sécurité et d'environnement

1.1 Consignes générales de sécurité

Consignes de sécurité importantes - Lire attentivement et conserver pour référence ultérieure

Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques d'incendie, d'électrocution, d'exposition aux fuites d'énergie à micro-ondes, de dommages corporels ou de dégâts matériels. Le non-respect de ces instructions entraînera l'annulation de toute garantie.

- Les produits Beko sont conformes aux normes de sécurité applicables. Par conséquent, en cas de dommage sur l'appareil ou son câble d'alimentation, le faire réparer ou remplacer par le revendeur, le centre SAV, un spécialiste ou des services habilités afin de prévenir tout danger. Des réparations défectueuses et non professionnelles peuvent être sources de danger et de risque pour l'utilisateur.

- Cet appareil est conçu pour un usage domestique et des utilisations similaires comme :

- dans les coins cuisine du personnel dans les magasins, bureaux, et autres environnements de travail ;

- les fermes

- Par les clients des hôtels et autres types d'environnements résidentiels ;

– et dans les chambres d'hôte.

- Utiliser l'appareil uniquement aux fins pour lesquelles il a été conçu, comme décrit dans les présentes instructions.

- Le fabricant n'est pas responsable des dommages résultant d'une mauvaise installation ou d'une mauvaise utilisation du produit.

- Cet appareil peut être utilisé par des enfants de 8 ans minimum, des personnes à capacités physiques, sensorielles ou mentales réduites et des personnes manquant d'expérience ou de connaissances suffisantes en la matière, à condition qu'elles aient été préparées à un maniement sécurisé de l'appareil et qu'elles aient pleinement conscience des risques encourus.

- Les enfants n'ont pas le droit de jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants laissés sans surveillance.

- La distance minimale entre la surface d'appui des récipients de cuisson sur la plaque de cuisson et la partie la plus basse de votre produit doit être d'au moins 65 cm.

- Si des instructions relatives à l'installation de la plaque à gaz exigent plus de distance, prenez-les en compte.

- S'assurer que la source d'alimentation électrique est conforme aux informations spécifiées sur la plaque signalétique de l'appareil.

- Ne jamais utiliser l'appareil si le câble

1 Instructions importantes en matière de sécurité et d'environnement

d'alimentation ou l'appareil lui-même est endommagé.

• Pour éviter d'endommager le câble d'alimentation, éviter de l'aplatir, de le plier ou même de le frotter contre des bords coupants. Éloigner le câble d'alimentation de toute surface brûlante et des flammes.
• Utilisez l'appareil uniquement avec une prise de terre.

AVERTISSEMENT : Ne branchez pas l'appareil sur le secteur avant la fin de l'installation.

• Placer l'appareil de sorte que la prise soit toujours accessible.
• Ne touchez pas les lampes si elles ont été utilisées pendant une longue période. Elles sont chaudes et risqueraient donc de provoquer des brûlures aux mains.
• Respectez la réglementation des autorités compétentes en matière d'évacuation de l'air évacué (cette mise en garde ne s'applique pas à l'utilisation sans conduit).
• Faites fonctionner votre appareil après avoir posé une casserole, une poêle, etc. sur la plaque de cuisson. Autrement, la température élevée peut provoquer la déformation de certaines pièces de votre produit.
• Éteignez la plaque de cuisson avant d'en retirer la casserole, la poêle, etc.

• Ne laissez pas d'huile chaude sur la plaque de cuisson. Les casseroles contenant de l'huile chaude peuvent s'enflammer.

• Faites attention à vos rideaux et à vos couvertures, car l'huile peut prendre feu pendant la cuisson de certains aliments, comme les frites.

• Le filtre à graisse doit être remplacé au moins une fois par mois. Le filtre à charbon doit être remplacé au moins tous les 3 mois.
• Le produit doit être nettoyé conformément au manuel d'utilisation. Si le nettoyage n'a pas été effectué conformément au manuel d'utilisation, il peut y avoir un risque d'incendie.
• N'utilisez pas de matériaux filtrants ignifuges à la place des filtres actuels.
• Utilisez uniquement des pièces d'origine ou pièces recommandées par le fabricant.
• N'utilisez jamais l'appareil sans le filtre et ne retirez pas les filtres lorsque l'appareil est en marche.
• En cas d'apparition d'une flamme, éteignez votre produit et vos appareils de cuisson.
• En cas d'apparition d'une flamme, couvrez la flamme et n'utilisez jamais d'eau pour l'éteindre.
• Débranchez l'appareil avant chaque nettoyage et lorsque l'appareil n'est pas en cours d'utilisation.
• La pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10 bars) lorsque la hotte de la table de cuisson électrique et les appareils fonctionnant avec un

1 Instructions importantes en matière de sécurité et d'environnement

autre type d'énergie que l'électricité fonctionnent simultanément.

• Dans l'environnement dans lequel l'appareil est utilisé, les gaz résiduaires des appareils fonctionnant au fioul ou au gaz, tels que le chauffage de la pièce, doivent être totalement isolés ou l'appareil doit être de type étanche.
• Pour le raccordement du conduit, utilisez des tuyaux d'un diamètre de 120 ou 150 mm. Le raccordement du tuyau doit être aussi court que possible et avoir le minimum de coudes que possible.

Risque d'étranglement ! Conservez tous les emballages hors de portée des enfants.

ATTENTION : Les pièces accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.

• Ne connectez pas la prise du produit aux canaux d'air qui contiennent d'autres fumées.
• La ventilation de la pièce peut être insuffisante lorsque la hotte de la table de cuisson électrique est utilisée en même temps que les appareils fonctionnant au gaz ou avec d'autres combustibles (ceci peut ne pas s'appliquer aux appareils qui rejettent uniquement l'air dans la pièce).

- Les objets placés sur le produit peuvent tomber. Ne posez aucun objet sur le produit.

- Ne brûlez rien sous votre produit.

AVERTISSEMENT : Retirez les films protecteurs avant d'installer la hotte.

• Ne laissez jamais des grandes flammes nues sous la hotte lorsqu'elle est en fonctionnement.
• Gardez les friteuses en permanence sous surveillance pendant l'utilisation : de l'huile surchauffée peut prendre feu.

1.2 Conformité avec la Directive DEEE et Mise au rebut des appareils usagés :

Cet appareil est conforme à la directive DEEE. (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et électroniques (DEEE).

Ce symbole indique que ce produit ne doit pas être jeté avec les déchets ménagers à la fin de sa vie utile. Les appareils usagés doivent être retournés au point de collecte officiel pour le recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant auprès duquel vous avez acheté le produit. Chaque ménage joue un rôle important dans la récupération et le recyclage des appareils ménagers usagés.

L'élimination appropriée des appareils usagés aide à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

1 Instructions importantes en matière de sécurité et d'environnement

1.3 Conformité avec la directive RoHS

L'appareil que vous avez acheté est conforme à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la directive.

1.4 Informations concernant l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables conformément à notre réglementation nationale sur la protection de l'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques et autres déchets. Déposez-les dans l'un des points de collecte de matériaux d'emballage prévus par

l'autorité locale.

2 Apparence générale

2.1 Vue d'ensemble

1. Conduit interne
2. Conduit externe
3. Panneau de commande
4. Filtres à huile en aluminium
5. Éclairage de la cuisinière

(Figure 2)

2.2 Données techniques

Modèle	BHCB 93640 B - BHCB 93640 BH
Tension d'alimentation	220-240V ~ 50 Hz
Puissance de la lampe (W)	2 x 3 W
Puissance du moteur (W)	210 W
Débit (m3/h) - 3 Niveau	645 m3/h
Moteur de classe d'isolation	Class F
Classe d'isolation	Classe I

3 Fonctionnement de l'appareil

3.1 Contrôle de l'appareil

TOUCHE FONCTION
(A) : Lumière Allumée/ Éteinte	Vous pouvez éclairer la zone de cuisson en appuyant sur ce bouton. Appuyez à nouveau sur ce bouton pour éteindre la lampe.
(B) : 1 Bouton gradué	Fait fonctionner l'appareil en 1e vitesse. Lorsque vous appuyez à nouveau sur ce bouton pour éteindre l'appareil, la phase de vitesse de l'écran s'éteint.
(C) : 2 Bouton gradué	Fait fonctionner l'appareil en 2e vitesse. Lorsque vous appuyez à nouveau sur ce bouton pour éteindre l'appareil, la phase de vitesse de l'écran s'éteint.
(D) : Bouton de la 3e étape	Fait fonctionner l'appareil en 3e vitesse. Lorsque vous appuyez à nouveau sur ce bouton pour éteindre l'appareil, la phase de vitesse de l'écran s'éteint.

3.2 Fonctionnement efficace en termes d'économies d'énergie Utilisation

• *Lorsque vous utilisez votre appareil, réglez la vitesse en fonction de l'intensité de la vapeur et de l'odeur afin d'économiser de l'énergie.
- Utilisez les vitesses basses (1-2) dans des conditions normales, et les vitesses élevées (3) pour les odeurs et vapeurs intenses.
- * Les lampes situées sur la hotte sont destinées à l'éclairage de la zone de cuisson.

L'utilisation de ces lampes pour l'éclairage de la pièce entraîne une consommation d'énergie inutile et un éclairage insuffisant.

3.3 Instructions de fonctionnement

• Votre appareil contient un moteur qui a des vitesses différentes.

• Pour de meilleures performances, nous recommandons d'utiliser des vitesses basses dans des conditions normales et des vitesses élevées en cas de fortes odeurs et de vapeur intense.

• Vous pouvez démarrer votre appareil en appuyant sur le bouton de réglage de la vitesse souhaitée. (A, B, C)

• Vous pouvez éclairer la zone de cuisson en appuyant sur la lampe (D).

3.4 Arrêt automatique

Votre appareil est doté d'une fonction d'arrêt automatique, qui lui permet de ventiler un peu plus et d'éliminer les odeurs et les vapeurs indésirables dans l'environnement et de s'éteindre automatiquement une fois la cuisson terminée. Pour activer la fonction d'arrêt automatique, appuyez sur le bouton de n'importe quelle étape de vitesse (A, B, C) sur le panneau de contrôle pendant plus de 2 secondes ; la fonction de minuterie de 15 minutes sera activée. Lorsque la fonction d'arrêt automatique est activée, le fait d'appuyer sur le même bouton de vitesse désactive la fonction d'arrêt automatique et le moteur de l'appareil s'arrête. Cette fonction est désactivée lorsque vous passez d'une vitesse à l'autre. Si vous souhaitez que l'appareil s'arrête automatiquement, vous devez réactiver la fonction d'arrêt automatique.

3 Fonctionnement de l'appareil

3.5 Remplacement de la lampe

(Figure 3)

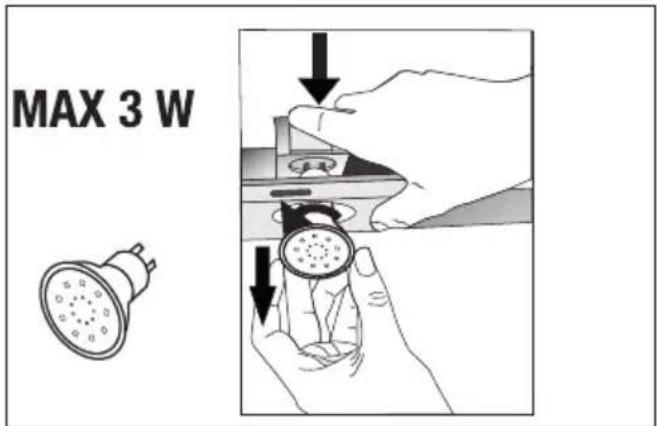

Effectuez les branchements électriques de l'appareil. Votre appareil utilise une lampe LED à spot de 3W. Pour remplacer la lampe, il faut pousser vers le bas sur le support par l'arrière, la tourner dans le sens inverse des aiguilles d'une montre et la sortir vers le bas. Appliquez l'opération ci-dessus en sens inverse pour installer de nouvelles lampes (figure 3).

Ampoule
Puissance de l'am-poule (W)	3
Support / Prise GZ 10
Voltage de l'ampoule (v)	220 / 240
Taille (mm) : 53 x 50
Code ILCOS DR/F3-22	0-240-GZ10-50-53

3 Fonctionnement de l'appareil

3.6 Opération avec raccordement au conduit de fumée

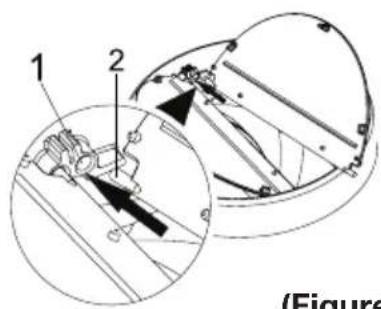

- La vapeur est extraite par le conduit de fumée, qui est fixé à la tête de raccordement sur la hotte.

- Le diamètre du conduit de fumées doit être le même que celui de la bague de raccordement. En position horizontale, le tuyau doit avoir une légère pente ascendante (environ 10°) afin que l'air puisse sortir facilement de la pièce.

3.7 Fonctionnement sans raccordement au réseau d'évacuation des fumées

- L'air est filtré par le filtre à charbon et recirculé dans la pièce. Le filtre à charbon est utilisé lorsqu'il est impossible d'utiliser un conduit de

fumée dans la maison.

• En cas d'utilisation sans conduit, retirez les rabats à l'intérieur de l'adaptateur de conduit.
• Retirez le filtre à huile. Pour installer le filtre à charbon, placez le filtre sur les languettes en le centrant sur la pièce en plastique des deux côtés du corps du ventilateur. serrez le en tournant à droite ou à gauche.
• Remplacez le filtre à huile en aluminium.

4 Nettoyage et entretien

Avant de procéder au nettoyage et à l'entretien, débranchez le produit ou éteignez l'interrupteur.

4.1 Nettoyage des filtres à huile en aluminium

Ce filtre retient les particules d'huile dans l'air. Les filtres en aluminium peuvent changer de couleur après plusieurs nettoyages. Cela est tout à fait normal. Vous n'avez pas besoin de remplacer vos filtres.

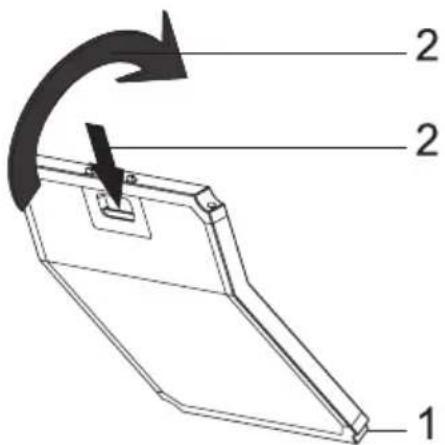

• Poussez le verrou du filtre à huile en aluminium vers l'avant.

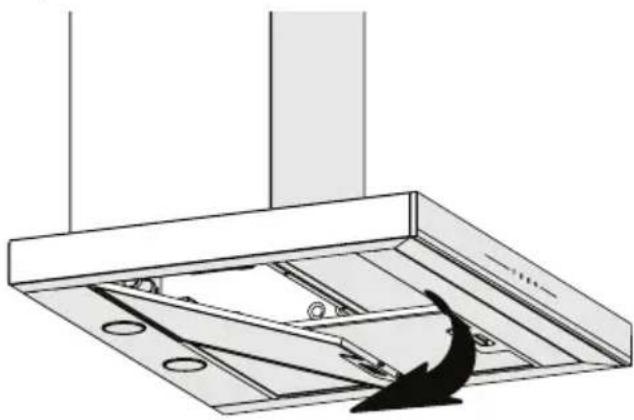

• Puis tirez-le légèrement vers le bas et retirez-le (figure 4). Sinon, vous pouvez plier le filtre. Lavez et rincez les filtres à huile en aluminium avec un détergent liquide et remplacer les filtres à huile en aluminium par leurs douilles en effectuant les étapes indiquées ci-dessus dans l'ordre inverse. Ces filtres à huile en aluminium sont utilisés pour retenir les particules d'huile dans l'air.

Vous pouvez également laver les filtres à huile en aluminium dans la machine à laver.

ATTENTION

En cas d'utilisation normale, nettoyez votre filtre une fois par mois.

4 Nettoyage et entretien

4.2 Remplacement des filtres à carbone

(Fig. 5)

L'appareil que vous avez acheté convient à l'utilisation des filtres à charbon.

• Retirez le filtre à huile en aluminium (figure 4).
- Placez la partie inférieure du filtre à charbon dans le boîtier de moteur (Fig. 5).
- Appuyez sur la languette du filtre à charbon et ti rez-la vers l'avant, et veillez à ce que les languettes du filtre à charbon soient en contact et bloquées. (Figure 5).
- Installez les filtres à huile en aluminium.

ATTENTION

Le filtre à charbon ne doit jamais être lavé.

ATTENTION

Remplacez les filtres à charbon une fois tous les trois mois.

ATTENTION

Vous pouvez obtenir un filtre à charbon actif auprès des services autorisés.

5

Installation de l'appareil

ATTENTION!

Avant de commencer l'installation, lisez les informations de sécurité figurant dans le manuel d'utilisation.

ATTENTION!

Si l'installation n'est pas effectuée avec des vis et des stabilisateurs conformément à ces instructions, elle peut entraîner un choc électrique.

Pour l'installation de la hotte, veuillez contacter le Service Autorisé le plus proche.

Il est de la responsabilité du client de préparer l'emplacement et l'installation électrique de la hotte.

5.1 Position de l'appareil

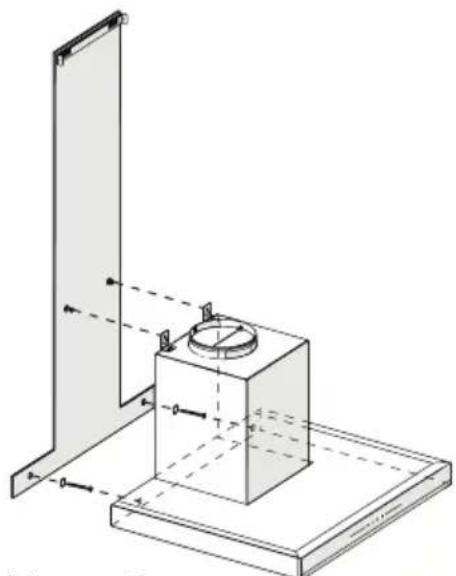

(Figure 6)

• La distance entre le cuiseur et la hotte doit être prise en compte avant le montage. Cette distance doit être de 65 cm (figure 6).
• La distance doit être mesurée à partir de la surface de la grille pour les cuisinières à gaz,
• à partir de la surface du verre pour les cuisinières électriques.

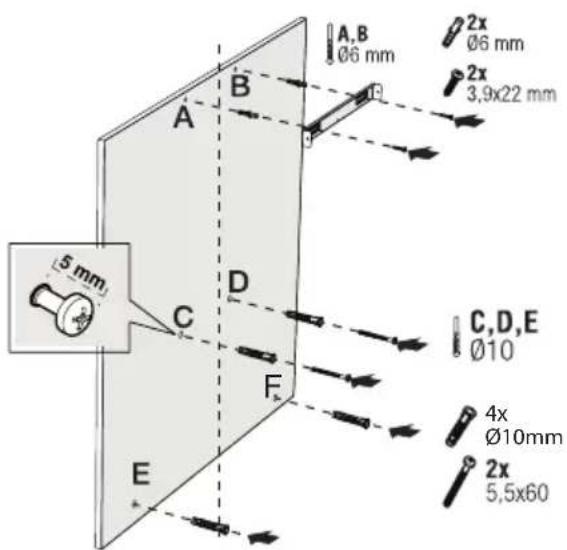

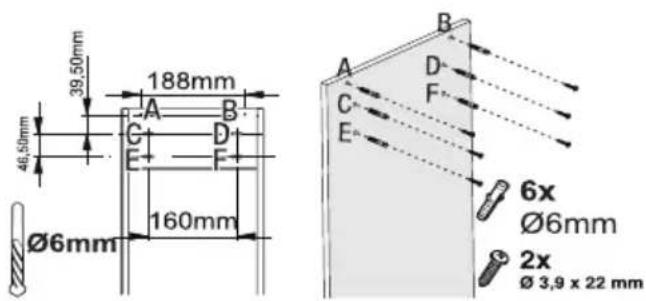

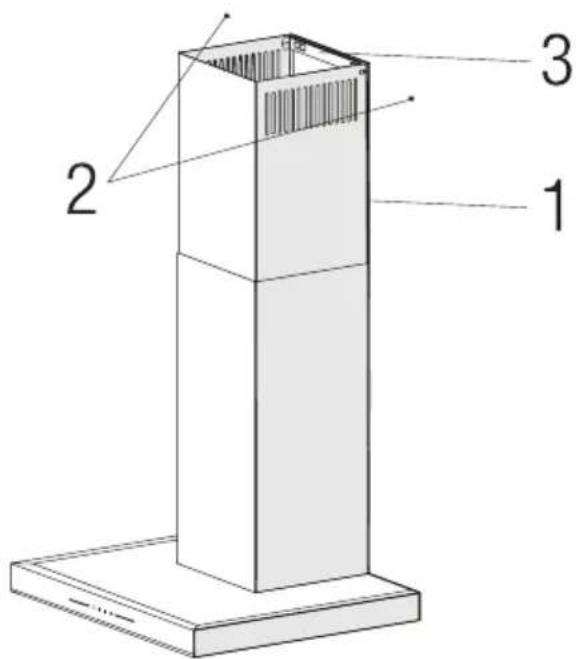

5.2 Accessoires d'installation

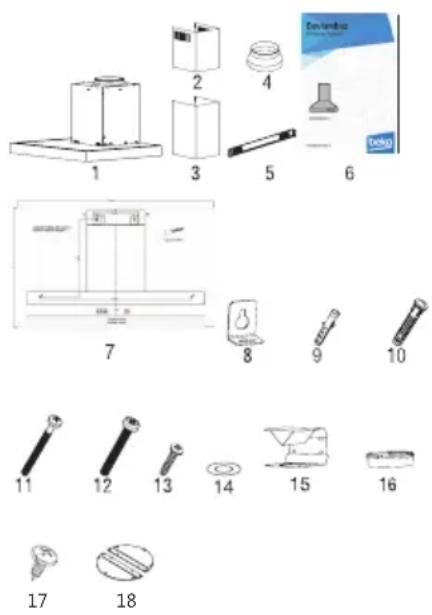

1. Produit
2. Conduit interne
3. Conduit externe

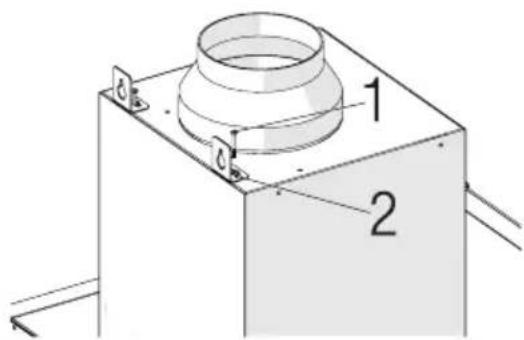

4. Adaptateur de conduit 150/120mm de diamètre
5. Plaque de connexion du conduit
6. Manuel de l'utilisateur
7. Schéma d'assemblage
8. 2X Plaques de suspension
9. Cheville en plastique 2 x ∅6 mm
10. Cheville en plastique 4 x 10 mm de diamètre
11. 4x 5.5 x 60 Vis de Fixation Murale
12. 2x M5x35Vis de Connexion de la Plaque de Suspension
13. Vis plate de connexion de conduit 2 x 3.9 x 22
14. Rondelle 2x M4
15. Déflecteur d'air
16. Adaptateur en Plastique (Inverseur d'Air)
17. Vis de plaque de raccordement de cheminée de 2x 3.5x9.5
18. Collier pour cheminée

Les informations nécessaires pour rendre l'emplacement approprié pour l'installation de la hotte sont données ci-dessous.

5 Installation de l'appareil

5.3 Montage mural

• Le mur doit être plat, droit et avoir une capacité de charge suffisante.
• La profondeur des trous percés doit correspondre à la longueur des boulons.
• Les boulons et les chevilles fournis conviennent aux murs en briques. Pour les autres matériaux de construction (par ex. cloisons sèches, plaques, béton poreux), des chevilles et écrous de fixation appropriés doivent être utilisés.

(Figure 7)

ATTENTION

Avant de forer, assurez-vous qu'il n'y a pas de conduites d'électricité, de gaz ou d'eau à proximité des lieux de forage.

Tracez une ligne médiane à partir du plafond perpendiculairement au bord inférieur de la hotte ().

Fixez le schéma de montage sur le mur. Pour les points A et B, prenez comme référence les dimensions maximales de la hotte, et percez les points A et B que vous avez marqués avec une mèche de ∅6mm, et taraudez les prises murales en plastique de ∅6mm. Installez la plaque de raccordement au mur avec deux morceaux de vis 3,9x22

(figure 8).

Pour installer le corps de la hotte, percez les points C, D, E, F indiqués dans le gabarit d'installation avec un foret de ∅10 mm et taraudez des chevilles en plastique de ∅10 mm à ces points (Figure 8).

Installez 2 pièces de vis de montage 5,5x60 aux points C et D avec un espace de 5 mm entre la tête de la vis et le mur (Figure 8).

Installez deux morceaux de plaques de suspension sur le corps du capot à l'aide de vis de fixation M5x35 (figure 8).

5 Installation de l'appareil

Tenez la hotte par son corps et placez-la sur les vis de fixation au mur et serrez les vis (figure 9).

Installez les rondelles M4 sur les vis de suspension 5,5x60. Fixez la hotte à l'aide d'une vis 5,5x60 au mur par le trou de montage à l'intérieur de l'appareil (figure 9).

5.4 Connexion au conduit

Si vous allez utiliser l'adaptateur de conduit de fumée en plastique de ∅ 120/150 mm, connectez une extrémité du tuyau à cet adaptateur, si vous ne l'utilisez pas, à la sortie directe sur le produit. Raccordez l'autre extrémité du tuyau à votre conduit de fumée. Vérifiez que ces deux connexions sont suffisamment serrées pour qu'elles ne sortent pas lorsque l'appareil fonctionne à pleine puissance. Vérifiez si les volets à l'intérieur du conduit fonctionnent lorsqu'ils sont serrés

avec des pinces. Raccordez le conduit de raccordement de la cheminée à l'extérieur de l'adaptateur (figure 11/a). Si le conduit de raccordement est monté à l'intérieur de l'adaptateur, l'aspiration d'air ne doit pas se produire car le clapet de cheminée qui empêche le retour d'air restera fermé (figure 11 / b). La longueur de la connexion de tuyaux, tout comme le nombre de coudes, doit être la plus petite possible.

A : Tuyau de sortie de fumées

B : Volets de non-retour

C : Conduit en Plastique

Les vannes sont fermées, puis l'appareil ne fonctionne plus et empêchent l'éventuelle odeur extérieure et la poussière de pénétrer à l'intérieur.

5.5 Installation de la hotte sur le conduit

Effectuez le raccordement électrique de votre hotte avant de commencer l'installation du conduit de fumée. Faites glisser les plaques de cheminée autour du corps.

Installez la plaque du conduit de fumée sur la plaque de fixation du conduit qui est fixée au mur par ses bords extérieurs supérieurs (figure 12).

(Figure 12)

1. Conduit interne
2. 3.5×9.5 Vis
3. Plaque de connexion du conduit

5 Installation de l'appareil

5.6 Installation d'un déflecteur d'air (BHCB 93640 BH)

Lors de l'utilisation avec le filtre à charbon, un déflecteur d'air est fourni avec votre appareil dans le but de relâcher l'air qui est nettoyé avec le filtre à charbon de la perforation située sur le conduit de fumée. Montez le déflecteur d'air comme ci-dessous.

(Fig. 13)

Il y a une languette au milieu de la plaque de raccordement du conduit de fumée. Placez le point central de cet onglet sur la ligne tracée perpendiculairement au mur. Alignez horizontalement et marquez les trous où la plaque de connexion sera montée à l'aide d'un stylo (Figure 13 / A, B).

Percez les points marqués avec une mèche de ∅6 mm et insérez deux chevilles en plastique de ∅6 mm dans les trous percés (Figure 13 / A, B).

Fixez la plaque de raccordement au mur avec des vis 3,9 x 22 (figure 13/ A, B).

1 - Déflecteur d'air
2- Conduit en Plastique

Fixez l'adaptateur de conduit de fumée en plastique, qui est inclus dans l'emballage, dans la direction du déflecteur d'air. Verrouillez l'adaptateur de conduit de fumée en le tournant dans le sens de la flèche (figure 14).

Assemblez le groupe de déflecteurs d'air avec des vis 3,9 x 22 à partir des points C, D, E, F que vous avez déjà préparés (figure 13).

Assemblez le corps de la hotte (page 12 / figure 7).

5 Installation de l'appareil

1 - Tuyau de sortie d'air en aluminium Faites le montage du tuyau de sortie d'air (figure 16).

Vu que la torsion et le pliage du tuyau en aluminium peuvent causer la réduction de la puissance d'aspiration de l'air, évitez de les utiliser autant que possible.

Installez les plaques de la hotte (Page 13 / Figure 12)

6

Dépannage

Dépannage Cause profonde Aide
L'appareil ne fonctionne pas.	Vérifiez le fusible. Vérifiez vos fusibles.
L'appareil ne fonctionne pas.	Vérifiez le branchement. La tension du réseau doit être comprise entre 220 et 240 V.
L'appareil ne fonctionne pas.	Vérifiez le branchement. Vérifiez si les autres appareils de votre cuisine fonctionnent.
La lumière d'éclairage ne fonctionne pas	Vérifiez le branchement. La tension du réseau doit être comprise entre 220 et 240 V.
La lumière d'éclairage ne fonctionne pas	Vérifiez l'interrupteur de la lampe. L'interrupteur de la lampe doit être sur la position « on ».
La lumière d'éclairage ne fonctionne pas	Remplacement des lampes Vérifiez les lampes.
L'entrée d'air de l'appareil est insuffisante.	Vérifiez le filtre en aluminium. Dans des conditions de fonctionnement normales, le filtre à huile en aluminium doit être nettoyé au moins une fois par mois.
L'entrée d'air de l'appareil est insuffisante.	Vérifiez l'évent d'aération. Le conduit d'évacuation de l'air doit être sur la position « on ».
L'entrée d'air de l'appareil est insuffisante.	Vérifiez le filtre à charbon. Les filtres des appareils équipés de filtres à charbon doivent être remplacés une fois tous les trois mois dans des conditions normales.
