РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KM 7540 W Bp Pack Kärcher

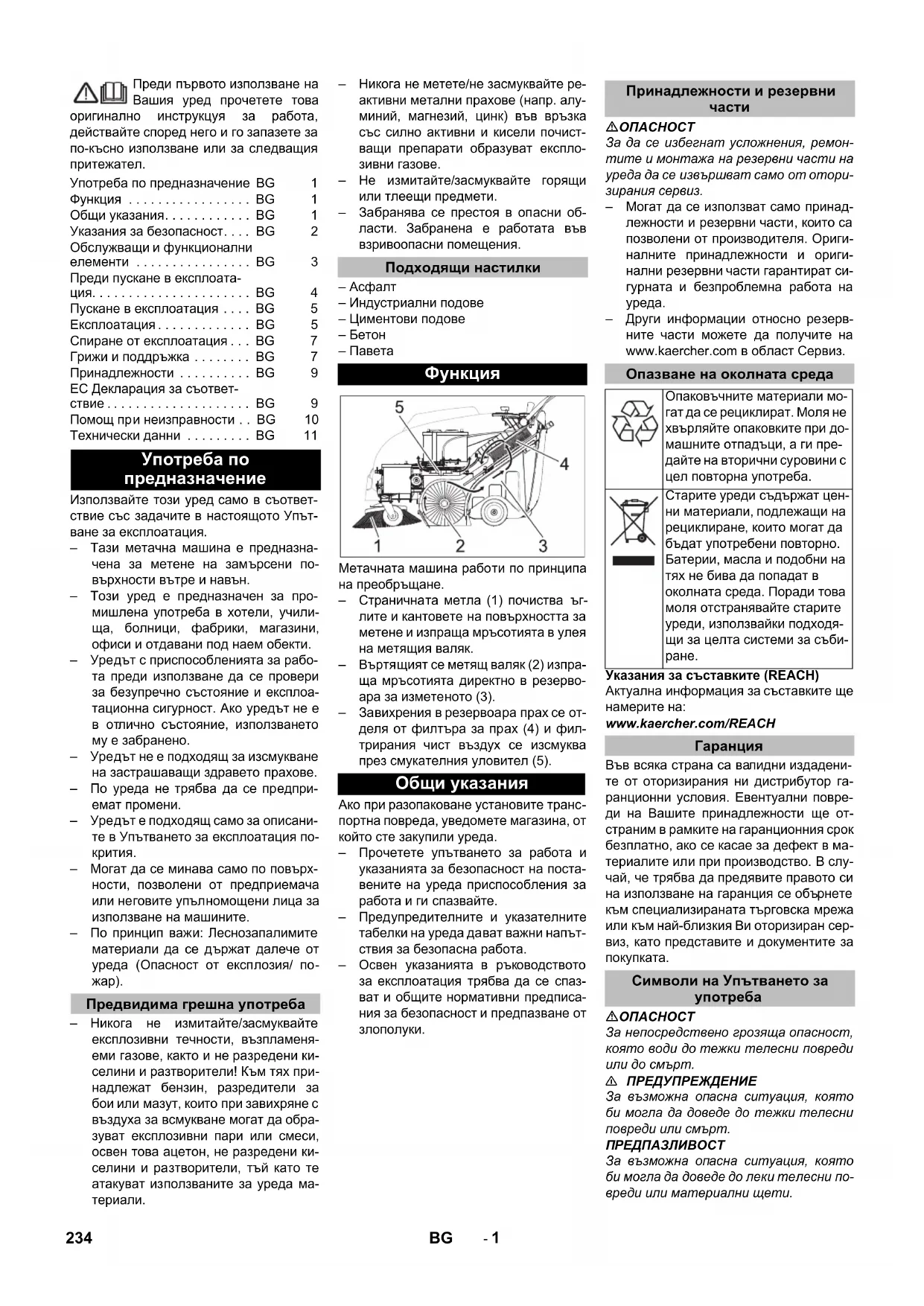

0,2 0,2 233SR- 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. Използвайте този уред само в съответ- ствие със задачите в настоящото Упът- ване за експлоатация. – Тази метачна машина е предназна- чена за метене на замърсени по-

ности вътре и навън. – Този уред е предназначен за про- мишлена употреба в хотели, учили- ща, болници, фабрики, магазини, офиси и отдавани под наем обекти. – Уредът с приспособленията за рабо- та преди използване да се провери за безупречно състояние и експлоа- тационна сигурност. Ако уредът не е

лично състояние, използването му е забранено. – Уредът не е подходящ за изсмукване на застрашаващи здравето прахове. – По уреда не трябва да се предпри- емат промени. – Уредът е подходящ само за описани- те в Упътването за експлоатация по-

– Могат да се минава само по повърх- ности, позволени от предприемача

говите упълномощени лица за използване на машините. – По принцип важи: Леснозапалимите материали да се държат далече от уреда (Опасност от експлозия/ по-

– Никога не измитайте/засмуквайте експлозивни течности, възпламеня- еми газове, както и не разредени ки- селини и разтворители! Към тях при- надлежат бензин, разредители за бои или мазут, кои то при завихряне с въздуха за всмукване могат да обра- зуват експлозивни пари или смеси, освен това ацетон, не разредени ки- селини и разтворители, тъй като тe атакуват използваните за уреда ма-

– Никога не метете/не засмуквайте ре- активни метални прахове (напр. алу- миний, магнезий, цинк) във връз

със силно активни и кисели почист- ващи препарати образуват експло- зивни газове. – Не измитайте/засмуквайте горящи или тлеещи предмети. – Забранява се престоя в опасни об- ласти. Забранена е работата във взривоопасни помещения.

– Индустриални подове – Циментови подове

Метачната машина работи по принципа на преобръщане. – Страничната метла (1) по

лите и кантовете на повърхността за метене и изпраща мръсотията в улея на метящия валяк. – Въртящият се метящ валяк (2) изпра- ща мръсотията директно в резерво- ара за изметеното (3). – Завихрения в резервоара прах се от- деля от филтъра за прах (4) и фил- трирания чист въздух се изсмуква през смукателния уловител (5).

зопаковане установите транс- портна повреда, уведомете магазина, от който сте закупили уреда. – Прочетете упътването за работа и указанията за безопасност на поста- вените на уреда приспособления за работа и ги спазвайте. – Предупредителните и указателните табелки на уреда дават важни напът- ствия за безопасна работа. – Освен указанията в рък

за експлоатация трябва да се спаз- ват и общите нормативни предписа- ния за безопасност и предпазване от

За да се избегнат усложнения, ремон- тите и монтажа на резервни части на уреда да се извършват само от отори- зирания сервиз. – Могат да се използват само принад- лежности и резервни части, ко

– Други информации относно резерв- ните части можете да получите на www.kaercher.com в област Сервиз. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH Във всяка страна са ва лидни издадени- те от оторизирания ни дистрибутор га- ранционни условия. Евентуални повре- ди на Вашите принадлежности ще от- страним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В слу- чай, че трябва да предявите правото си на използване на гаранция се объ

към специализираната търговска мрежа или към най-близкия Ви оторизиран сер- виз, като представите и документите за

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт. 몇 ПРЕДУПРЕЖДЕНИЕ За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт.

Опазване на околната среда Опаковъчните материали мо- гат да се рециклират. Моля не хвърляйте опаковките при до- машните отпадъци, а ги пре- дайте на вторични суровини с цел повторна употреба. Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в

олната среда. Поради това моля отстранявайте старите уреди, използвайки подходя- щи за целта системи за съби-

Символи на Упътването за

234 BG- 2 – Уредът с приспособленията за ра- бота преди използване да се прове- ри за безупречно състояние и екс- плоатационна сигурност. Ако уре- дът не е в отлично състояние, из- ползването му е забранено. – Да се спазват указанията за безо- пасност при работа с уреда в опас- ни зони (например на бензиностан- ции). Забранена е работата във

оопасни помещения. – Обслужващото лице трябва да из- ползва уреда според предписания- та. По време на работа то трябва да се съобразява с околните пред- мети и да внимава за трети лица и особено за деца.

Преди началото на работа обслужва- щото лице трябва да се увери, че всички защитни приспособления са поставени правилно и функционират. – Обслужващото лице на уреда е от- говорно за злополуки с други лиза или с тяхното имущество. – Обслужващото лице трябва да е с плътно прилепнало облекло. Носе- те здрави обувки и избягвайте сво- бодното облекло. – Проверявайте преди навлизане (на- пр. деца). Погрижете се за доста- тъчна видимост! – За да се избегне не компетентна употреба на уреда, да се извади

– При напускане на обекта уредът трябва да се подсигурява срещу не- преднамерено движение. – Уредът трябва да се използва само от хора, които са обучени за екс- плоатацията му и които са доказа- ли способностите си за работа с него, и са натоварени изри

ползването му. – Този уред не трябва да бъде използ- ван от лица (в това число и деца) с ограничени физически, сензорни или умствени възможности, или липса на опит и познания. – Децата трябва да бъдат под над- зор, за да се гарантира, че няма да играят с уреда.

Опасност от нараняване! Опасност от преобръщане при твърде големи наклони. – По посоката на движение премина- вайте само по нагорнища и наклони до 12%. Опасност от преобръщане при неста- билна основа. – Уредът да се движи само на укрепе-

Опасност от преобръщане при твърде голем страничен наклон. – Напречно на посо ката на движение да се преминават само наклони до максимално 12%. Скоростта на движение трябва да бъде адаптирана към съответните

– При транспортиране имайте пред вид теглото на уреда. – За транспортиране на уреда разка- чайте акумулатора и закрепвайте уреда сигурно. Указание: Гаранционни претенции мо- гат да съществуват само, ако използва-

поръчаните от Kärcher акумулато- ри и зарядни устройства. – Непременно да се спазват указания- та за експлоатация на производите- ля на акумулатора и на зарядното ус- тройство. Спазвайте препоръките на законодателя при боравене с акуму-

– Никога не оставяйте акумулаторите в разредено състояние, а ги зареде- те отново възможно най-скоро.

бягване на блуждаещи токове поддържайте акумулаторите винаги чисти и сухи. Пазете от замърсява- ния, напр. от метален прах. – Не поставяйте инструменти върху акумулаторите. Късо съединение и опасност от експлозия. – Винаги използвайте 2 батерии от един и същ вид! – В никакъв случай не се занимавайте в открит пламък, не създавайте ис-

– Използвайте само батерии с покри- тие на полюса. При загуба сменете покритието на полюса. – Да не се докосват горещите части, напр. задвижващ мотор (опасност от

– Внимание пр и боравене с киселини за акумулатори. Спазвайте съответ- ните правила по техника на безопас-

– Изразходваните акумулатори да се отстраняват опазвайки околната сре- да за отпадъци съгласно Директиви- те на ЕО 91/ 157 ЕИО. – Преди почистване и поддръжка на уреда, смяна на части или премина- ване към друга функция да се изкл

чи уреда и да се извади ключа на за-

– При работа по електрическата уредба трябва да се откачи акуму-

– Не трябва да почиствате уреда с маркуч или с водна струя под наля- гане (опасност от късо съединение или от други повреди). – Ремонти трябва да се извършват само от отори зирани сервизи или от специалисти в тази област, които са запознати с всички пред- писания за сигурност. – Да се спазва проверката във връзка със сигурността в съответствие с валидните местни разпоредби за сменящи мястото си промишлени

– Извършвайте работата по уреда с подходящи ръкавици. Уредът е оборудван с ко нтактен прекъс- вач на капака, който изключва двигате- ля, щом капакът на уреда се отвори.

Опасност от нараняване поради дефе- ктен контактен прекъсвач на капака! Ако двигателят не се изключва при от- варяне на капака на уреда, контактни- ят прекъсвач на капака е повреден. Не работете повече с уреда и го дайте на

В опасни ситуации или за бързо из- ключване на уреда, завъртете глав- ния прекъсвач в положение „0/OFF“. За обезопасяване против непредна- мерено пускане в експлоатация за- въртете главния прекъсвач в поло- жение „0/OFF“ и извадете ключа. Символи върху уреда Не измитайте горящи или тлеещи предмети, като напр. цигари, ки- брит или подобни. Опасност от притискане и порязване на ремъци, странични метли, резер- воари, плъзгащи скоби. Опасност от изгаряне Избягвайте контакт с тези повърхности по време на работа и при нагряване. Указания за безопасност Указания за безопасност при

Указания за безопасност при режим движение Указания за безопасност за транспортиране на уреда Указания за безопасност за уреди задвижвани от батерии указания за безопасност за поддръжка и техническо

Предпазни устройства Капак на уреда Главен прекъсвач 235BG- 3 1 Болт за закрепване на плъзгащата скоба (2x)2 Филтър за прах3 Резервоар за изметеното 4 Задна уплътняваща пластина (на ре- зервоара за изметеното) 5 Зарядно устройство(Само KM 75/40 W Bp Pack)6 Акумулатори(Само KM 75/40 W Bp Pack)7 Задвижващи колела 8 Странична уплътняваща пластина 9 Метящ валяк 10 Предна уплътняваща пластина 11 Клапан за груби отпадъци 12 Водещи колела със застопоряваща 13 Закрепване на страничната метла 14 Странични метли15 З акопчалка на капака 16 Капак на уреда 17 Щекер за зареждане на акумулатори (Само KM 75/40 W Bp)18 Плъзгаща скоба 19 Лост за придвижване напред 20 Лост за повдигане и сваляне на кла- пана за груби отпадъци 1 Главен ключ 2 Лост за сваляне и повдигане на стра- ничната метла 3 Затварящ болт на капака на филтъра 4 Закопчаваща скоба на ре зервоара за изметеното 5 Почистване на филтъра за прах 6 Мокра/ суха клапа Изваждане на ключа Ключа на главния прекъсвач да се завърти през позиция "0" и да се из- Обслужващи и функционални елементи

Главен прекъсвач0/OFF Мотор изкл.1 Мотор вкл.A Изваждане на ключаB Индикация за неизправност C Показание на акумулатора 236 BG- 4

Капака на уреда се деблокира с ключа на главния прекъсвач. Поставете ключа на главния прекъс- вач в закопчалката на капака и за- въртете на 90° по посока на часовни- ковата стрелка. Извадете закопчалката на капака на

Да се отвори капака на уреда. Затворете капака на уреда, закоп- чалката на ка пака се блокира сама.

Опасност от нараняване, опасност от

При разтоварване имайте пред вид теглото на уреда! Отстранете кашона. Отстранете дървените трупчета за осигуряване на колелата и повдигне- те уреда на ръка от палета. Освобождаване на застопоряващата

Развийте болтовете. Изправете плъзгащата скоба. Затегнете болтовете.

ание: Преди обръщане на уреда свалете резервоара за изметеното и на- клонете плъзгащата скоба напред. Не поставяйте уреда върху плъзгащата

Поставете страничните метли на местата за захващане и ги завинте-

Опасност от експлозия! Върху акуму- латора, т.е. върху крайнит

свързването на клетките да не се по- ставят инструменти или подобни.

Опасност от нараняване! Никога не докосвайте раните с олово. След рабо- та по акумулаторите винаги почист- вайте ръцете си.

Опасност от пожар и експлозия! – Забраняват се пушене и открит

енията, в които се зареж- дат акумулатори, трябва да се про- ветряват добре, тъй като при за- реждане се образуват високоексло- зивни газове.

Опасност от разяждане! – Пръски от киселини в очите или по кожата да се изплакват респ. изми- ват с чиста вода. – След това незабавно да се потърси

– Замърсеното облекло да се изпере

• Уредът има нужда от 2 акумулиращи

Да се отвори капака на уреда. Поставете акумулаторите на трегера

Осигурете акумулаторите със съот- ветната закрепва лента. Полюсната клема (червен кабел) да се подвърже на плюсовия полюс (+). Завинтете свързващия кабел на аку-

Да се подвърже полюсн ата клема на минусовия полюс (-). Указание: Полюсите на акумулатора и полюсовите клеми да се проверят за достатъчна защита със смазка за защи- та на полюси. Използвайте само батерии с покритие на полюса. При загуба сменете покрити- ето на полюса. Отваряне на капака на уреда Затваряне на капака на уреда Преди пускане в експлоатация Указания за разтоварване Тегло без товар (тегло при транс-

Монтирайте плъзгащата скоба Монтиране на страничните метли Акумулатори Указания за безопасност акумулатори Спазвайте указанията на акумулатора, в Упътване- то за употреба и в Инструк- цията за експлоатация на превозното средство! Носете защита за очите! Дръжте децата настрани от киселини и от акумула-

Опасност от експлозия! Забраняват се огън, искри, открита светлина и пуше-

Опасност от разяждане! Първа помощ!

азателна забележка! Изхвърляне! Акумулатора да не се хвър- ля в кофата за боклук! Препоръчвани акумулатори

6.654- 226.0* 1,65** 0,66*** Максимални размери на акумулатора Дължина Широчина Височина 267 mm 177 mm 190 mm Препоръчвани зарядни устройства № за поръчка Зарядно устройство 6.654-225.0 Поставяне и свързване на акумулаторите 237BG- 5 ПРЕДПАЗЛИВОСТ Преди пускане в експлоатация на уреда заредете акумулаторите.

Опасност от нараняване! Зарядното устройство може да се използва само, ако мрежовият кабел не е повреден. Повредените кабели незабавно да се сменят от производителя, сервиза или квалифицирано лице.

Опасност от електрически уред. Имайте пред вид електрическата мре- жа и предпазителя. Зарядното устрой- ство да се изпо лзва само в сухи поме- щения с достатъчно проветрение. Указание: Времето за зареждане при празна батерия е прибл. 12 часа.

Опасност от нараняване! Да се спаз- ват разпоредбите за безопасност при боравене с акумулатори. Да се спазва Упътването за употреба на произво- дителя на зарядното устройство.

мание: Акумулаторите трябва да се зареждат само на стайна температура! Указание: Уредът е серийно оборудван с необслужваеми акумулаторни бате-

Отворете капака на уреда. Включете щепсела на зарядното ус- тройство в контакта. Указание: Зарядното устройство е електронно регулирано и самостоя- телно приключва процеса на зареждане. Всички функции на уреда се пр

автоматично при процеса на зареждане. 1 Индикация за състоянието на бате-

Индикацията на батерията показва на- предъка на процеса на зареждане при включен щепсел: Таблица за грешки: За да се осигури дълъг живот на батери- ята, тя винаги трябва да е напълно заре-

Да се отвори кап ака на уреда. Зареждащия кабел на зарядното ус- тройство да се постави в буксата за зареждане на метачната машина Да се постави щепсела на зарядното устройство и да се включи зарядното устройство. KM 75/40 W Bp Pack Изваждане на мрежовия кабел. Завийте мрежовия кабел около дър- жателя за кабела на зарядното ус-

творете капака на уреда. KM 75/40 W Bp Изключете зарядното устройство и го разделете от мрежата. Кабела за зареждане да се извади от

Затворете капака на уреда. Да се отвори капака на уреда. Откачете полюсната клема от мину- совия полюс (-). Развийте свързващия кабел на аку-

Откачете полюсната клема от пл

вия полюс (+). Освободете закрепващата лента. Извадете акумулатора. Отстранете изразходения акумула- тор като отпадък съгласно валидни- те разпоредби.

Опасност от нараняване! Изключете уреда преди да бъде свален резерво- арът за изметеното. Указание: Пускане в експлоатация само при затворен капак на уреда. Метачната машина се поставя върху

вна плоскост. Да се изключи мотора. Да се блокира застопоряващата спи-

Да се провери състоянието на зареж- дане на акумулаторите. Да се проверят страничните метли. Да се провери метящия валяк. Почистване на филтъра за прах. Да се изпразни резервоара за изме-

Указание: Описанието вижте в гл

По-продължителната експлоатация на уреда може да доведе до обусловени от вибрациите нарушения на кръвооб- ръщението на ръцете. Не може да се определи общовалидна продължителност за използването, за- щото то може да зависи от много факто-

– Лично предразположение към лошо оросяване (често студени пръсти, сърбеж на пр

– Ниска околна температура. Носете топли ръкавици за защита на ръцете. – Здравото хващане възпрепятства оросяването. – Непрекъснатата работа е по-лоша от прекъсвана от паузи работа. При редовно продължаващо дълго из- ползване на уреда и при повторна поява на съответните признаци (например сърбеж на пръстите, студени пръсти) Ви

оръчваме преглед при лекар. Освобождаване на застопоряващата

Стартиране на мотора. Завъртете главния прекъсвач на по- зиция "1". Указание: Метящият валяк и странични- те метли се въртят. Издърпайте лоста за придвижване

Указание: Скоростта на движение може да се регулира безстепенно според по- ложението на лоста за пътуване напред.

нете лоста за придвижване на- пред. Уредът спира. Минаване върху стоящи на место пре- пятствия до 30 мм: Повдигнете клапана за груби отпадъ-

Да се настъпват бавно и внимателно в посока напред. Минаване върху стоящи на место пре- пятствия над 30 мм: Може да се преминава върху препят- ствията само с помощ та на подходя-

Зареждане на акумулаторите Процес на зареждане – KM 75/40 W Bp Pack Батериите се зареждат мига в зелено Батериите са заредени свети в зеле-

Грешка в зарядното ус-

Налице е грешка n от таблицата за грешки мига в черве- но n пъти с па-

1 Батерията не е свързана 2 Обърната полярност на бате-

3 Батерията е дълбоко разре-

4 Проблем с характеристична- та крива на зареждане 5 Захранващият блок е твърде

6 Хардуерна грешка 7 Грешка в комуникацията (ре- жим на захранване) Процес на зареждане - KM 75/40 W Bp След процеса на зареждане Демонтаж на акумулатор Пускане в експлоатация Общи указания Контролни и поддържащи

Експлоатация Стартиране на уреда Пътуване на уреда Пътуване напред

Преминаване на препятствия 238 BG- 6

Опасност от нараняване! При отворен клапан за груби отпадъци метящият валяк може да изхвърли напред камъни или чакъл. Внимавайте да не се за- страшават хора, животни или предме-

ПРЕДПАЗЛИВОСТ Да не се метат ленти за опаковане, тел или подобни, това може да доведе до увреждане на механиката на мете-

ание: За да се постигне оптимален резултат при почистване, скоростта на движение трябва да се адаптира към да-

Указание: За измитане на по-големи части до височина от 50 mm, напр. цига- рени кутии, за кратко трябва да се пов- дигне клапана за груби отпадъци. Повдигане на клапана за груби от

Издърпайте лоста за повдигане на клапана за груби отпадъци. Сваляне на клапана за груби отпадъци: Спуснете лоста за повдигане на кла- пана за груби отпадъци. Указание: Оптимален резултат от по- чистването може да се постигне само при напълно спуснат клапан за груби от-

Поставете напред лоста за сваляне на страничната метла. Странична

метла се спуска. Указание: По време на експлоатацията резервоарът за изметеното трябва да се изпразва редовно. Указание: По време на експлоатацията филтърът за прах трябва да се почиства

Затваряне на мокра/ суха клапа. Отваряне на мокра/ суха клапа. Указание: По този начин филтърът се

дпазва от влагата. Показанието на акумулатора показва по време на експлоатация състоянието на зареждане на акумулаторите: Индикацията за неизправности показва дали има неизправност в уреда: Извадете и пъхнете многократно дръжката на почистването на филтъ-

Опасност от нараняване! Изключете уреда преди да бъде свален резерво-

Указание: При изпразване на резерво- ара за изметеното внимавайте за това, да не се повреди уплътнителната лай-

Указание: Максимално допустимият пъ- лен товар на резервоара за изметеното възлиза на 40 кг. Почистване на филтъра за прах. Издърпайте нагоре закопчаващата скоба на резервоара за изметеното. Извадете резервоара за изметенот

Да се изпразни резервоара за изме-

Пъхнете резервоара за изметеното

Издърпайте надолу закопчаващата скоба на резервоара за изметеното. Да се изключи мотора. Завъртете главния прекъсвач на по- зиция "0". Повдигане на страничните метли. Да се блокира застопоряващата спи-

Ключа на главния прекъсвач да се

ърти през позиция "0" и да се из-

Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда. Да се изключи мотора. Ключа на главния прекъсвач да се завърти през позиция "0" и да се из-

Да се блокира застопоряващата спи-

да да се осигури с клинове на ко-

Уреда да се осигури с обтягащи кола- ни или въжета. При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и преоб-

1 Област на закрепване над плъзгащи-

2 Област на закрепване под капака на

Указание: Да се спазват маркировките за областите на за крепване на основна- та рамка (верижни символи). Указание: Не огъвайте бронираните жила и въжените предавания. Режим метене Метене с повдигнат клапан за груби

Метене със странични метли Измитане на сухи подове Измитане на влажни и мокри подове Показание на акумулатора пълен свети зелено 30% остатъчна мощ-

свети жълто 10% остатъчна мощ-

мига червено Защита от дълбоко разреждане, уредът се изключва свети червено Индикация за повреда Грешка в блока за управление на двига-

мига в червено Почистване на филтъра за прах Да се изпразни резервоара за

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Ако машината за метене няма да се из- ползва по-дълго време, моля да се спа- зят следните точки: Метачната машина се поставя върху равна плоскост. Да се изключи мотора. Ключа на главния прекъсвач да се

ърти през позиция "0" и да се из-

Да се блокира застопоряващата спи-

Метачната машина да се осигури от самопроизволно предвижване. Повдигнете метящия валяк. За целта фиксирайте двата лоста за настрой- ка в горния отвор. Повдигане на страничните метли. Метачната машина да се почисти от-

Уреда да се съхрани на защитено и сухо място. Разкачете акумулаторите. Да се заредят акумулаторите и да се дозареждат на прибл. 2 месеца. – Ремонти трябва да се извършват само от оторизирани сервизи или от специалисти в тази област, които са запознати с всички предписания за

уреди подлежат на проверка относно сигурността съгласно VDE 0701. ПРЕДПАЗЛИВОСТ Опасност от повреда! Не трябва да почиствате уреда с маркуч или с водна струя под налягане (опасност от късо съединение или от други повреди).

Преди работи по почистване изваж- дайте щепсела на зарядното устрой- ство от контакта. Преди работи по поч истване разкач- вайте положителния полюс на акуму-

Опасност от нараняване! Да се носят прахозащитна маска и защитни очила. Да се отвори капака на уреда. Уреда да се почисти с парцал. Уреда да се продуха с въздух под на-

Затворете капака на уреда. Уредът да се почисти с влаж

пен в мека почистваща луга парцал. Указание: Да не се използват агресивни почистващи средства. Ежедневна поддръжка: Метящия валяк и страничните метли да се проверяват за изтриване и за- вити ленти. Да се проверява функцията на всич- ки обслужващи елементи. Да се проверява функцията на вси

ки контролни лампи. Ежеседмична поддръжка: Да се проверят напрежението, износ- ването и функцията на задвижващи-

Проверка на бронираните жила и подвижните части за лесна подвиж-

Да се провери регулирането и износ- ването на уплътняващите пластини в диапазона на метене. Проверете рефлектора за метене на метящия валяк. Почистете филтъра за п

Указание: Описанието вижте в глава Дейности по поддръжката. Указание: Всички сервизни работи и ра- боти по поддръжката при поддръжка от клиента трябва да се извършват от ква- лифициран специалист. При необходи- мост по всяко време може да се привле- че специалист на Kärcher. Поддръжка след първия месец или сл

5 работни часа: Да се проведе първа инспекция. Поддръжка на всеки 50 работни часа Поддръжка на всеки 100 работни часа или на половин година Поддръжка на всеки 300 работни часа Поддръжка на всеки 500 работни часа или на ежегодно Указание: За да се запазят гарантийни- те претенции, по време на периода на гаранция вси чки сервизни и поддържа- щи дейности трябва да се извършват от оторизиран сервиз на Karcher съгласно книжката за техническо обслужване. Подготовка: Метачната машина се поставя върху равна плоскост. Ключа на главния прекъсвач да се завърти през позиция "0" и да се из-

Да се блокира застопоряващата спи-

Моторът се нуждае от прибл. 3 - 4 се- кунди за спиране на хода след изгасяне. В този период от време непременно се дръжте надалеч от областта на зад-

몇 ПРЕДУПРЕЖДЕНИЕ Преди всякакви работи по поддръжка- та и ремонта оставяйте уреда да се охлади достатъчно. Да не се докосват горещите части,

то задвижващия мотор.

Преди работи по поддръжка изваждай- те щепсела на зарядното устройство от контакта. Преди работи по поддръжка разкачвай- те положителния полюс на акумулато-

Преди обръщане на уреда извадете акумулаторите и резервоара за отпа- дъци и наклонете плъзгащата скоба напред. Не поставяйте уреда върху плъзгащата скоба. Преди почистване и по ддръжка на уре- да и смяна на частите уреда трябва да се изключи. Необходимо е допълнително регулира- не, когато при движение по нанагорнище задвижващата сила на уреда е недоста-

Да се отвори капака на уреда. Развийте контрагайката. Регулирайте монтажния винт. Завинтете контрагайката. Да се блокира застопоряващата спи-

Отстранете лентите и шнуровете от метящия валяк.

Спиране от експлоатация Грижи и поддръжка Общи указания

Вътрешно почистване на уреда Външно почистване на уреда Интервали на поддръжка Поддръжка от страна на клиента Поддръжка от страна на сервизното обслужване на клиенти Дейности по поддръжката Общи указания за сирурност Регулиране на бронираното жило на задвижването Проверка на метящия валяк 240 BG- 8 Необходима е смяна, когато износване- то на четките води до видимо влошава- не на резултата от метенето. Преди обръщането на уреда акумула- торите трябва да се изваждат. Не поставяйте уреда върху плъзгаща- Да се блокира застопоряващата спи- Да се свали резервоара за изметено- Извадете акумулаторите. аклонете уреда назад. Повдигнете клапана за груби отпадъ- ци, притиснете вложката на лагера и наклонете напред метящия валяк. Свалете метящия валяк. Поставете нов метящ валяк на зад- вижващия палец (вляво). На срещуположната страна фикси- райте лагерната вложка в отвора на кобилицата на метящия валяк. ПРЕДПАЗЛИВОСТ Опасност от повреда! Внимавайте за тината да не се заклещи в от- вора на кобилицата на метящия валяк. Указание: След монтажа на новия ме- тящ валяк отново трябва да се настрои рефлекторът за метене. Метачната машина да се повдигне отпред и да се закара на равно и гладко място, което е покрито с прах ешир така, че да се вижда Да се блокира застопоряващата спи- Метящия валяк да се остави да се върти прибл. 15-30 секунди. Метачната машина да се повдигне отпред и да се закара настрани. Формата на рефлектора за метене обра- зува правилен правоъгълник, който е широк между 30-40 mm. Настройка на ре флектора за метене: Да се отвори капака на уреда. Регулирайте левия и десния лост за настройка и фиксирайте в същия от- – Лоста за настройка фиксирайте в по- дълбокия отвор (+): Рефлекторът за метене става по-голям – Лоста за настройка фиксирайте в на- миращия се по-високо отвор (-): Ре- флекторът за метене става по-ма

Проверете рефлектора за метене. Необходима е смяна, когато износване- то на четките води до видимо влошава- не на резултата от метенето. Указание: Преди обръщане на уреда свалете резервоара за изметеното и на- клонете плъзгащата скоба напред. Не поставяйте уреда върху плъзгащата Развийте 3 винта на до лната страна на страничната метла. Да се свалят страничните метли. Поставете нова странична метла на мястото за захващане и я завинтете. Необходимо е допълнително регулира- не, когато поради износване на космите резултатът от метенето на страничната метла видимо се влоши. Да се отвори капака на уреда. Освободете крилчатата гайка. Регулирайте монтажния винт. Затегнете крилчатата гайка. – Необходимо е допълнително регули- ране, когато клапанът за груби отпа- дъци не може да се повдигне доста- – Когато резултатът от метенето се влоши, напр. поради износване на предния ръб, бронираното жило трябва малко да се отпусне. Да се отвори капака на уреда. Развийте контрагайката. Регулирайте монтажния винт. Завинтете контрагайката. Указание: Преди обръщане на уреда свалете резервоара за изметеното и на- клонете плъзгащата скоба напред. Не поставяйте уреда върху плъзгащата Предна уплътняваща пластина Развийте закрепването на уплътни- телната лайсна. Регулирайте настройката на уплът- няващата лайсна или я сменете. ието от пода на уплътни- телната лайсна регулирайте така, че тя да се обръща назад с движение по инерция от 0-10 мм. Насочете уплътняващата пластина. Натегнете закрепването на уплътни- телната лайсна. Задна уплътняваща пластина Отстранете резервоара за изметено- Развийте закрепването на уплътни- телната лайсна. Регулирайте настройката на уплът-

щата лайсна или я сменете. Разстоянието от пода на уплътни- телната лайсна регулирайте така, че тя да се обръща назад с движение по инерция от 0-10 мм. Натегнете закрепването на уплътни- телната лайсна. Странични уплътняващи пластини Развийте закрепването на уплътни- телната лайсна. Регулирайте настройката на уплът- няващата лайсна или я сменете. ставете отдолу подложка с дебе- лина максимум 2 mm, за да настрои- те разстоянието до пода. Да се смени метящия валяк Проверка и настройка на рефлектора за метене на метящия валяк Диапазон на настройка (-) 1...10 (+) Минимален рефлектор за

Максимален рефлектор за метене

Нов метящ валяк 1...3 Смяна на странични метли Регулиране на свалянето на страничната метла Регулиране на повдигането на клапана за груби отпадъци

Настройка и смяна на уплътняващите

241BG- 9 Насочете уплътняващата пластина. Натегнете закрепването на уплътни- телната лайсна. 몇 ПРЕДУПРЕЖДЕНИЕ Преди началото на смяна на филтъра за прах изпразнете резервоара за из- метеното. При работа по системата на филтъра носете прахо-защитна маска. Спазвайте мерките за безопас- ност при работа с фин прах. ПРЕДПАЗЛИВОСТ Опасност от повреда! Не мийте филтъра за пра

Да се блокира застопоряващата спи-

Почистване на филтъра за прах. Завийте затварящия болт на капака на филтъра за прах по посока обра- тна на часовниковата стрелка. Повдигнете капака на филтъра за

Сменете филтъра за прах. Внима- вайте за коректното монтажно поло- жение на филтъра за пра

Завъртете затварящия болт до от-

ПРЕДПАЗЛИВОСТ Ако затварящият болт не се завие до отказ, може да се стигне до уврежда-

Указание: При монтажа на новия фил- тър внимавайте за това, ламелите да не се повредят. KM 75/40 W Bp 1 Предпазител F1 (50 A) 2 Предпазител F2 (2 A) 3 Релета 4 Щекер за зареждане на бат

Отворете капака на уреда. Сменете дефектния предпазител

KM 75/40 W Bp Pack Предпазителят се намира на клемата за

С настоящото декларираме, че цитира- ната по-долу машина съответства по концепция и конструкция, както и по на- чин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвре

на Директивите на ЕC. При промени на машината, които не са съгласувани с нас, настоящата декларация губи ва-

Подписващите лица действат от името и като пълномощници на управителния

Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 Смяна на филтъра за прах Сменете предпазителите/релетата Принадлежности Странични метли,

6.905-626.0 За фин прах при вътрешно почистване, устойчив на мокрене. Метящ валяк, мек 6.906-886.0 С естествена четина: специално за из- митане на фин прах върху гладки подо- ве на вътрешни повърхности. Не е устойчив на мокрене, не използ- вайте за абразивни повърхности! Метящ валяк, твърд 6.906-885.0 За отстраняване на упорити замърся-

я навън, устойчив на мокрене. Метящ валяк, антиста-

6.906-950.0 За статично зареждащи се повърхно- сти като килими или изкуствена трева Метачно звено килими 2.641-571.0 Съдържа: Цедка за власинки, антиста- тичен метящ валяк, 3-степ. водещи ко-

EC Декларация за съответствие Продукт: Метачна изсмукваща ма-

Приложен метод за оценка на съот- ветствието: 2000/14/ЕО: Приложение V ниво на шум dB(A) Измерено:86

Chairman of the Board of Management Director Regulatory Affairs & Certification 242 BG- 10 Помощ при неизправности Неизправност Отстраняване Уредът не може да се стартира Контактният прекъсвач на капака е изключил уреда. Затворете капака на уреда Зареждане на акумулаторите Проверете защитата от претоварване Уведомете сервиза на Kärcher Моторът работи, но уредът не

Регулиране на бронираното жило на задвижването Проверка клинови ремъци Уведомете сервиза на Kärcher Уредът спира при преминаване

Преминавайте участъци с по-малък на

Проверете защитата от претоварване Регулиране на бронираното жило на задвижването Проверка клинови ремъци Уведомете сервиза на Kärcher Метящият валяк спира, индика- цията за неизправност свети

Завъртете главния прекъсвач на „OFF“, проверете четката за заклещени предмети. Евенту- ално преминете по малък наклон. Включете отново главния прекъсвач. След като повторите тази операция четири пъти, упра влението изпълнява принудителна пауза от 2 минути. През това време уредът не може да бъде стартиран. Уредът не мете правилно Метящия валяк и страничните метли да се проверят за износване, при необходимост да се

Проверете функцията на клапан груби отпадъци Отпуснете бронираното жило на клапана за груби отпадъци (болт за настройка) Проверете ремъка за опъване и до бро функциониране, при необх. го сменете Регулиране на рефлектора за метене Сменете метящия валяк Уведомете сервиза на Kärcher Уредът запрашава Проверете функцията на клапан груби отпадъци Отпуснете бронираното жило на клапана за груби отпадъци (болт за настройка) Да се провери филтъра за прах, да се почисти или да се смени Не мийте филтъра за пра

Да се изпразни резервоара за изметеното Сменете уплътнителния профил на резервоара за изметеното Проверете уплътнението на филтъра за прах Уплътняващите пластини да се проверят за износване, при необходимост да се настроят или да се сменят Лошо метене по ръбовете Регулирайте настройката на свалянето на страничната метла Смяна на страничните метли Свалете стра ничната метла Проверете задвижващия ремък на страничната метла Уведомете сервиза на Kärcher Повдигането на страничната метла не функционира Проверете бронираното жило на повдигането на страничната метла Уведомете сервиза на Kärcher Новият метящ валяк докосва ре- зервоара за изметеното Коригирайте настройката на рефлектора за метене, за целта фиксирайте лоста за настройка в съответния намиращ се по-нагоре от вор (1...3) 243BG- 11 Запазваме си правото на технически

Технически данни KM 75/40 W Bp KM 75/40 W Bp Pack Данни за уреда Дължина x широчина x височина (разгъната плъзгаща скоба) mm 1430 x 750 x 1190 1430 x 750 x 1190 Дължина x широчина x височина (прибрана плъзгаща скоба) mm 1160 x 750 x 930 1160 x 750 x 930 Тегло (без акумулатори)kg7979 Тегло (с акумулатори) kg 125 125 Допустимо общо тегло kg 205 205 Скорост на пътуване и на метене km/h 4,5 4,5 Способност за изкачване (макс.) % 12 12 Диаметър метящ валяк mm 265 265 Диаметър странични метли mm 410 410 Повърхностна мощност макс.m

/h 3400 3400 Работна широчина без странични метли mm 550 550 Работна ширина със странични метли mm 750 750 Обем на резервоара за изметеното l40 40 Вид защита защитен против капеща вода -- IPX 3 IPX 3

Тип -- Постоянно-токов мотор с постоянен магнит Посока на въртене надясно Напрежение V24 24 Номинален ток A22 22 Номинална мощност W 400 400 Обороти 1/min 2750 2750 Вид защита -- IP 20 IP 20

Тип -- -- 2x 12 V GiV Капацитет Ah -- 60 (5h) Тегло kg -- 23 Време за зареждане при напълно разреден акумулатор h-- 12 Продължителност на ек сплоатацията след многократно зареждане h -- ca. 1,5-2 Зарядно устройство Напрежение от мрежата V~ -- 230 Изходно напрежение V-- 24 Ток за зареждане A-- 10 Честота на мрежата Hz -- 50/60 Електрически предпазител Централно A50 50 Предпазител управление A2 -- Защита против дълбоко разреждане -- с помощта на релета с помощта на релета Зарядно устройство --- T4A / 250 V AC Филтърна и смукателна система Площ на филтъра филтър фин прах m

1,8 1,8 Категория използване филтър за прахове, които не застрашават

-- L L Номинален вакуум смукателна система mbar 5 5 Номинален обемен ток смукателна система l/s 45 45 Околни условия Работна температура °C -5 до +40 -5 до +40 Температура на зареждане --- Стайна температура Влажност на въздуха, не оросяваща % 0 - 90 0 - 90 Установени стойности съгласно EN 60335-2-72 Ниво на звука L

dB(A) 3 3 Ниво на звукова мощност L

Стойност на вибрациите в областта на дланта – ръката m/s
