РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GUS 10 8 VLI Professional BOSCH

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

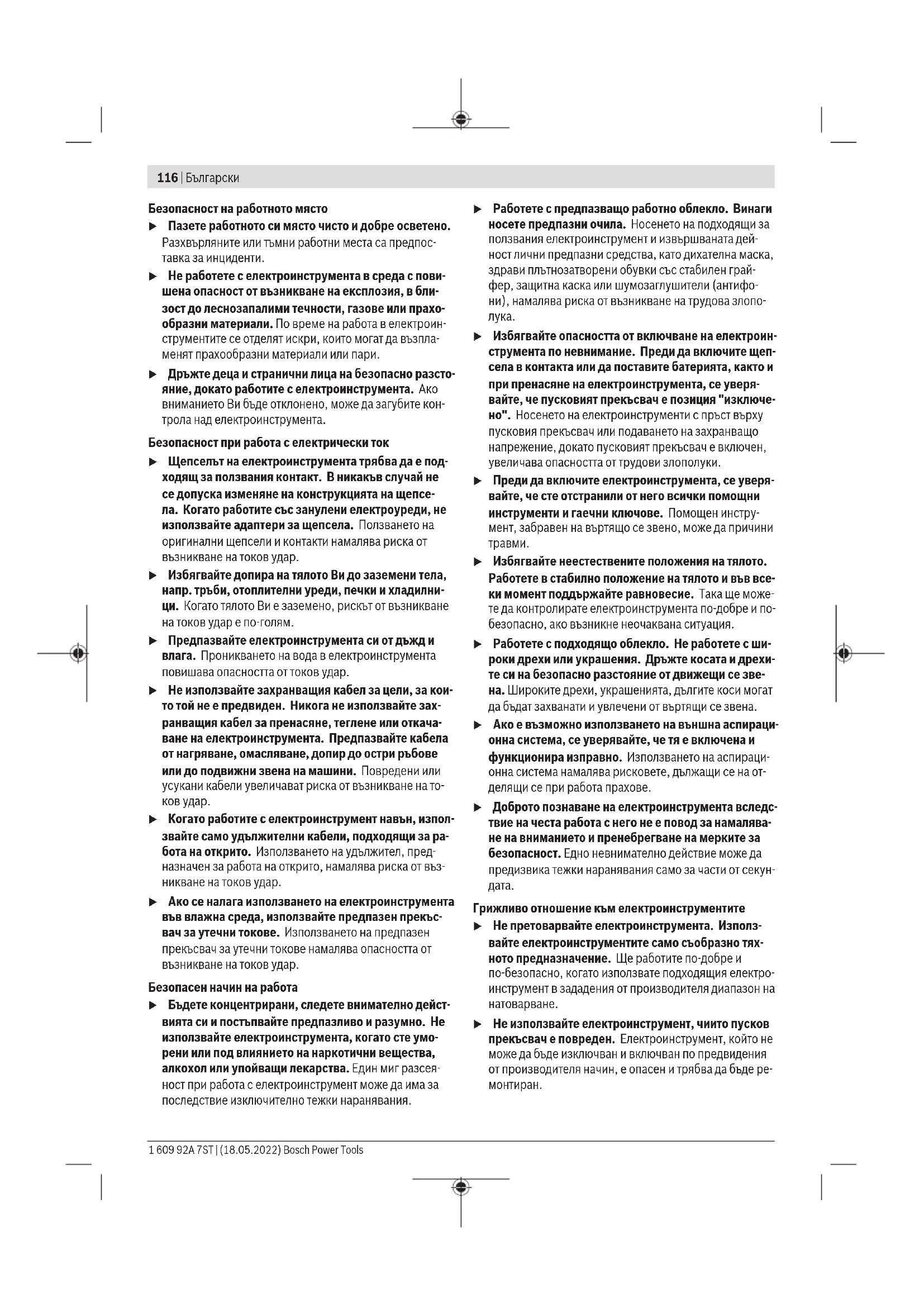

Bosch Power Tools 1 609 92A 7ST | (18.05.2022)116 | Български Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

1 609 92A 7ST | (18.05.2022) Bosch Power ToolsБългарски | 117 u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. Указания за безопасна работа за акумулаторни универсални режещи машини u Не обработвайте съдържащ азбест материал. Аз- бестът е канцерогенен. u По време на рязане внимавайте за проводници под напрежение. Съществува опасност от токов удар. u При рязане никога не прекарвайте ръка пред ножа. Съществува опасност от нараняване. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да Bosch Power Tools 1 609 92A 7ST | (18.05.2022)118 | Български се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в про- дукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента Електроинструментът е предназначен за рязане на гъвка- ви, меки материали (като килим, PVC, картон, видове ко- жа, материали и подобни) с дебелина до 11mm. Той е подходящ за прави срезове и за срезове по дъга. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Винт с накатена глава (2) Маркировка на линията на среза CutControl (3) Регулируем защитен капак (4) Пусков прекъсвач (5) Ръкохватка (изолирани повърхности) (6) Акумулаторна батерия

(7) Бутон за отключване на акумулаторната батерия

(8) Бутон за степента на зареденост на акумулатор- ната батерия (9) Индикатор за акумулаторната батерия (10)

(11) Винт за закрепване на ножа (12) Водеща подложка

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Акумулаторен универсален

GUS 12V-300 Каталожен номер 3601JB29.. Номинално напрежение V= 12 Скорост на въртене на пра- зен ход n

Производителност при ря- зане на зареждане на аку- мулатора ок.

m 230 Маса съгласно EPTA-Procedure 01:2014 kg 1,2−1,4

Препоръчителна темпера- тура на околната среда при

°C 0…+35 Допустима температура на околната среда при рабо-

и при складиране °C −20…+50 Препоръчителни акумула- торни батерии GBA 12V… Препоръчителни зарядни

GAL 12… GAX 18… A) отнася се до 4mm PVC и с акумулаторна батерия 1,5Ah B) в зависимост от използваната акумулаторна батерия C) ограничена мощност при температури <0 °C Информация за излъчван шум и вибрации Стойностите на емисии на шум са установени съгласно EN62841‑1. РавнищетоА на звуковото налягане на електроинстру- мента обикновено е по‑малко от 70dB(A). Равнището на шум при работа може да превиши посочените стойности. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласно EN62841‑1:

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е 1 609 92A 7ST | (18.05.2022) Bosch Power ToolsБългарски | 119 изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре-

Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да

u След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде

Изваждане на акумулаторната батерия (вж.фиг.A) За изваждане на акумулаторната батерия(6) натиснете бутона за освобождаване(7) и издърпайте акумулаторна- та батерия странично от електроинструмента. При това не прилагайте сила. Индикатор за акумулаторната батерия 3-те зелени светодиодана индикацията за степента на зареденост(9) показват степента на зареденост на аку- мулаторната батерия(6). Поради съображения за сигур- ност проверката на степента на зареденост е възможна само когато електроинструментът е в покой. За да видите степента на зареденост на акумулаторната батерия, натиснете и задръжте бутона(8) при изключен електроинструмент. Светодиоди Капацитет Непрекъснато светене 3× зелено ≥66% Непрекъснато светене 2× зелено ≥33% Непрекъснато светене 1× зелено <33% Мигаща светлина 1× зелено резерва Смяна на работния инструмент (вж.фиг.B1−B2) u Оставяйте режещия нож да се охлади преди сваля- не. По време на работа ножът може да се нагорещи. – Разхлабете винта с накатка(1) и избутайте защитния капак(3) докрай нагоре. – Завъртете с помощта на отвертка режещия нож(10) дотогава, докато не се отвори отвор на режещия нож. – Пъхнете тънък, стабилен предмет (напр. гвоздей) в от- ворения отвор, за да блокирате режещия нож. – Развийте винта за застопоряване на ножа(11), като го въртите в посоката➊. – Извадете предмета, който използвахте за блокиране

– Повдигнете леко ножа(10) и го извадете надолу. – Поставете в гнездото новия нож с шлифования ръб на- вън. При вкарването на ножа в гнездото трябва да се усети прещракване. – Отново затегнете винта за застопоряване (11), като го въртите в посоката ➋. – Настройте защитния капак(3) спрямо дебелината на материала за рязане и затегнете винта с накатка(1). Регулиране на предпазния кожух u Никога не използвайте електроинструмента без за- щитен капак. За да постигнете оптимална защита от наранявания на пръстите, трябва преди всяка работна процедура да наст- ройвате защитния капак(3) на дебелината на материала

Разхлабете за целта винта с накатка(1). Настройте защит- ния капак(3) така (в диапазона 2−11mm), че да ляга хла- баво върху рязания материал. Отново затегнете винта с накатена глава. Поставяйте защитния капак(3) след всяка употреба и преди всякакви дейности по електроинстурмента съвсем

Работа с електроинструмента Пускане в експлоатация Поставяне на акумулаторната батерия Избутайте заредената акумулаторна батерия(6) в постав- ката докато не прищрака и не се заключи безопасно. Bosch Power Tools 1 609 92A 7ST | (18.05.2022)120 | Български Включване и изключване За включване на електроинструмента преместете пуско- вия прекъсвач(4) напред, така че да се види символа I. За изключване на електроинструмента преместете пус- ковия прекъсвач(4) назад, така че да се види символа 0. Указания за работа u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u Не претоварвайте електроинструмента до степен, при която въртенето му да спира напълно. u Никога не докосвайте по време на работа режещия

Мощността на рязане на електроинструмента зависи от рязаните материали и състоянието на зареждане на аку- мулаторната батерия. Твърде силното избутване напред намалява мощностния капацитет според заряда на акуму- латорната батерия значително. Водещата подложка(12) трябва да е паралелно центри- рана на повърхността за рязане и при рязане да не закан-

Поддържайте режещия нож винаги чист и без полепнали остатъци от разрязвания материал. При неправилно ползване ножът се затъпява. По време на рязане тънки материали, напр. платове, мо- гат да бъдат увлечени в електроинструмента и да се зак- линат. Затова при такива материали не притискайте твър- де силно, за да режете качествено. По време на рязане ги дръжте опънати и разрязвайте бавно. Не отстранявайте захванатия материал по време на рабо- та. Предварително изключете електроинструмента с пус- ковия прекъсвач(4). Оптималния начин на рязане се определя най-добре чрез изпробване на практика. Маркировка на линията на среза Cut Control Червената линия върху защитния капак(3) (маркировка на линията на среза Cut Control(2)) Ви показва линията на рязане на ножа(10). Така можете да водите електроинструмента точно по мар- кираната върху разрязвания предмет линия. Температурна защита срещу претоварване При ползване съобразно предназначението и инструкци- ите в това ръководство електроинструментът не може да бъде претоварен. При твърде силно натоварване или над- хвърляне на допустимата работна температура на акуму- латорната батерия скоростта на въртене се ограничава и електроинструментът се изключва. След ограничаване на скоростта на въртене електроинструментът започва да работи с пълна скорост на въртене едва след като акуму- латорната батерия достигне допустимата работна темпе- ратура или бъде намалено натоварването. При автома- тично изключване изключете пусковия прекъсвач, изча- кайте акумулаторната батерия да се охлади и след това отново включете електроинструмента. Указания за оптимална работа с акумулаторната

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Периодично почиствайте вентилационните отвори на аку- мулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Поддържане и сервиз Поддържане и почистване u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. По време на рязане под предпазния кожух могат да се натрупат остатъци от разрязвания материал. Почиствайте защитния капак(3) редовно с четка или ле- ко влажна кърпа. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) 1 609 92A 7ST | (18.05.2022) Bosch Power ToolsМакедонски | 121 Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспорти- ране в националното право електроинструменти, които не могат да се ползват повече, а съгласно европейска ди- ректива 2006/66/EО повредени или изхабени обикнове- ни или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях су-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница121).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторен универсален
