РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KD55XE8505BAEP SONY

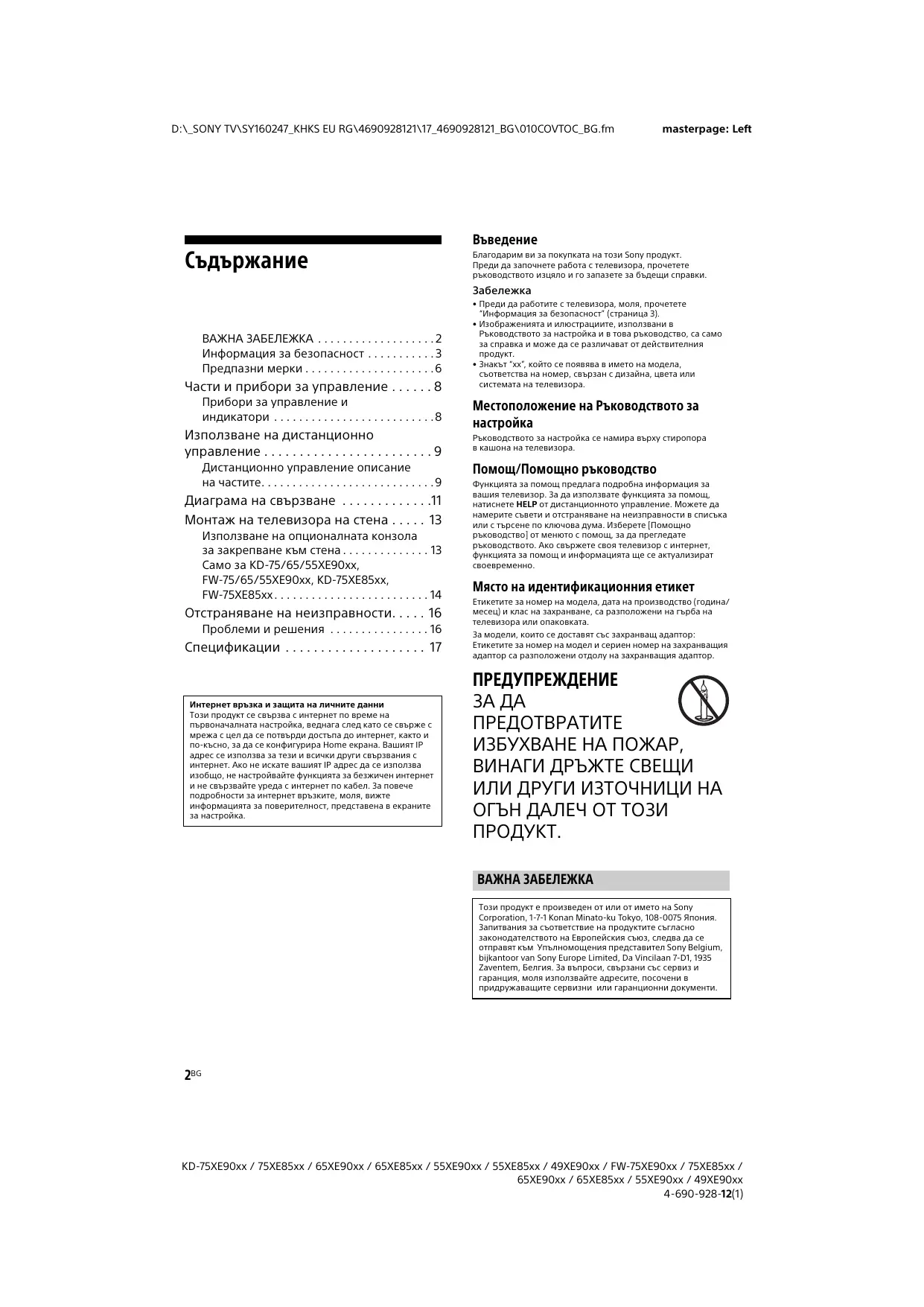

Благодарим ви за покупката на този Sony продукт. Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.

• ВАЖНА ЗАБЕЛЕЖКА p. 2
• Информация за безопасност p. 3
• Предпазни мерки p. 6
• Части и прибори за управление p. 8
• Прибори за управление и индикатори p. 8
• Използване на дистанционно управление p. 9
• Дистанционно управление описание на частите p. 9
• Диаграма на свързване p. 11
• Монтаж на телевизора на стена p. 13
• Използване на опционалната конзола за закрепване към стена p. 13
• Cамо за KD-75/65/55XE90xx, FW-75/65/55XE90xx, KD-75XE85xx, FW-75XE85xx p. 14
• Отстраняване на неизправности p. 16
• Проблеми и решения p. 16
• Спецификации Интернет връзка и защита на личните данни Този продукт се свързва с интернет по време на първоначалната настройка, веднага след като се свърже с мрежа с цел да се потвърди достъпа до интернет, както и по-късно, за да се конфигурира Home екранa. Вашият IP адрес се използва за тези и всички други свързвания с интернет. Ако не искате вашият IP адрес да се използва изобщо, не настройвайте функцията за безжичен интернет и не свързвайте уреда с интернет по кабел. За повече подробности за интернет връзките, моля, вижте информацията за поверителност, представена в екраните за настройка. p. 17

• Преди да работите с телевизора, моля, прочетете “Информация за безопасност” (страница 3).
• Изображенията и илюстрациите, използвани в Ръководството за настройка и в това ръководство, са само за справка и може да се различават от действителния

• Знакът “xx”, който се появява в името на модела, съответства на номер, свързан с дизайнa, цвета или системата на телевизора. Местоположение на Ръководството за Ръководството за настройка се намира върху стиропора в кашона на телевизора. Помощ/Помощно ръководство Функцията за помощ предлага подробна информация за вашия телевизор. За да използвате функцията за помощ, натиснете HELP от дистанционното управление. Можете да намерите съвети и отстраняване на неизправности в списъка или с търсене по ключова дума. Изберете [Помощно ръководство] от менюто с помощ, за да прегледате ръководството. Ако свържете своя телевизор с интернет, функцията за помощ и информацията ще се актуализират своевременно. Място на идентификационния етикет Етикетите за номер на модела, дата на производство (година/ месец) и клас на захранване, са разположени на гърба на телевизора или опаковката. За модели, които се доставят със захранващ адаптор: Етикетите за номер на модел и сериен номер на захранващия адаптор са разположени отдолу на захранващия адаптор. ПРЕДУПРЕЖДЕНИЕ ПРЕДОТВРАТИТЕ ИЗБУХВАНЕ НА ПОЖАР, ВИНАГИ ДРЪЖТЕ СВЕЩИ ИЛИ ДРУГИ ИЗТОЧНИЦИ НА ОГЪН ДАЛЕЧ ОТ ТОЗИ ВАЖНА ЗАБЕЛЕЖКА Този продукт е произведен от или от името на Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Япония. Запитвания за съответствие на продуктите съгласно законодателството на Европейския съюз, следва да се отправят към Упълномощения представител Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Белгия. За въпроси, свързани със сервиз и гаранция, моля използвайте адресите, посочени в придружаващите сервизни или гаранционни документи. 2BG KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\010COVTOC_BG.fm Забележка за радио С настоящото Sony Corporation декларира, че радио оборудването тип KD-75XE9005, KD-75XE8596, KD-65XE9005, KD-65XE8599, KD-65XE8596, KD-65XE8588, KD-65XE8577, KD-65XE8505, KD-55XE9005, KD-55XE8599, KD-55XE8596, KD-55XE8588, KD-55XE8577, KD-55XE8505, KD-49XE9005, FW-75XE9001, FW-75XE8501, FW-65XE9001, FW-65XE8501, FW-55XE9001, FW-49XE9001 е в съответствие със съществените изисквания и други приложими разпоредби на Директива 1999/5/EC. Подробности може да намерите на Интернет страницата: http://www.compliance.sony.de/ masterpage: Right

• Поставете телевизора така, че поставката за маса на ТВ да не е стърчи от масата, на която е поставен телевизора (не се доставя). Ако поставката за маса е издадена навън спрямо масата, на която е поставен телевизора, това може да доведе до преобръщане или падане на телевизора и да доведе до нараняване на човек или повреда на телевизора. KD-75/65/55/49XE90xx, FW-75/65/55/49XE90xx

Това радио оборудване може да се използва в ЕС, без да се нарушават приложимите изисквания относно използването на радиочестотния спектър.

Забележка за потребители: следната информация се отнася само за оборудване, продавано в страни, където се прилагат директивите на ЕС.

Безжичната телевизионна система може да се използва в следните държави: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Косово

KD-75/65/55XE85xx, FW-75/65XE85xx Това оборудване може да се използва в други неевропейски

Батериите не трябва да се излагат на прекалена топлина, например слънчева светлина, огън или подобни. Никога не слагайте телевизор на нестабилни повърхности. Телевизорът може да падне и да причини сериозно нараняване или смърт. Много наранявания, особено при деца, могат да се избегнат, като се вземат прости предпазни мерки като: Използване на шкафове и стойки, препоръчани от производителя на телевизора. Използване само на мебели, които могат безопасно да издържат тежестта на телевизора. Да се внимава телевизорът да не излиза извън ръба на мебелите, на които е поставен. Телевизорът да не се поставя върху високи мебели (например шкафове или библиотеки), без да бъдат фиксират към подходяща опора и телевизорът и съответната мебел. Да не се поставя телевизора върху плат или други материали, които могат да се намират между телевизора и мебелите, на които е поставен. Да се обяснят на децата опасностите от катерене по мебелите, за да се достигне телевизорът или неговите органни за управление. Ако при преместване запазите настоящия си телевизор, следва да вземете предвид същите съображения, както гореизложените. Инсталация/Настройка Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

• Монтажът на устройството към стената трябва да се извърши само от квалифициран персонал.
• За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително: Конзола за закрепване към стена SU-WL450 (Без KD-75XE90xx, KD-75XE85xx, FW-75XE90xx, FW-75XE85xx)
• На всяка цена използвайте приложените винтове към конзолата за закрепване към стена, когато закачате конзолата за закрепване към стена към телевизора. Приложените винтове са проектирани както е показано на илюстрацията, измерването е направено спрямо закачващата повърхност на конзолата за закрепване към Диаметърът и дължината на винтовете се различават в зависимост от модела на конзолата за закрепване към Използването на винтове, различни от тези в комплекта на конзолата, може да доведе до вътрешни повреди на телевизора или да стане причина за падането му и т.н.

• Телевизорът трябва да бъде инсталиран близо до лесно достъпен контакт.
• Поставете телевизора на стабилна, равна повърхност, за да избегнете паднето му, което може да причини нараняване на човек или повреда на имущество.
• Монтирайте телевизора на място, където не може да бъде дръпнат, бутнат или преобърнат.

Винт (M6) Конзола за закрепване Заден капак на

Предотвратяване на падане

• Преди да местите телевизора, изключете всички кабели от

• Пренасянето на голям телевизор изисква двама или повече

• Когато местите телевизора на ръце, дръжте го, както е показано по-долу. Не натискайте LCD панела и рамката около екрана. KD-75/65/55/49XE90xx, FW-75/65/55/49XE90xx KD-75/65/55/49XE90xx, FW-75/65/55/49XE90xx KD-75/65/55XE85xx, FW-75/65XE85xx 8 mm - 12 mm Винт M6 (предварително

• При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.
• Когато пренасяте телевизора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране. се доставя) Винт (не се

4BG KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\010COVTOC_BG.fm KD-75/65/55XE85xx, FW-75/65XE85xx masterpage: Right

• За да постигнете правилна вентилация и за да предотвратите събирането на прах или мръсотия: Не слагайте телевизора легнал, не го монтирайте обърнат с горния край надолу, наопаки или странично. Не слагайте телевизора върху рафтове, килим, легло или Не покривайте телевизора с парчета плат, като пердета или с други предмети, като вестници и др. Не инсталирайте телевизора, както е показано по-долу. Циркулацията на въздух е блокирана.

Захранващ кабел 8 mm - 12 mm Винт M6 (предварително

се доставя) Винт (не се

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.
• Оставете свободно място около телевизора както е показано по- долу.
• Препоръчително е да използвате оригиналната конзола за монтиране към стена на Sony, за да осигурите достатъчна циркулация на въздуха. Инсталация на стена 30 cm 10 cm 10 cm 10 cm Оставете най-малко толкова място около устройството. Инсталиране с помощта на поставка 30 cm 10 cm За да предотвратите риск от пожар, токов удар, повреда и/или нараняване, работете със захранващия кабел както Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки. Вкарайте щепсела плътно и докрай в контакта. Включвайте телевизора само към променливотоково захранване от 220 V - 240 V. Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранващия кабел; внимавайте да не се спънете в кабелите. Изключете захранващия кабел от мрежата от 220 V, преди да работите или местите телевизора. Пазете захранващия кабел далеч от източници на топлина. Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар. 10 cm 6 cm Оставете най-малко толкова място около устройството.

• Не използвайте приложения захранващ кабел с друго оборудване.
• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Вътрешните проводници могат да се оголят или прекъснат
• Не преправяйте захранващия кабел.
• Не поставяйте тежки предмети върху захранващия кабел.
• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.
• Не свързвайте твърде много устройства към един и същи

• Не използвайте контакт, който не захваща стабилно

Предупреждение За да намалите опасността от пожар или електрически удар, не излагайте апарата на дъжд или влага. За да предотвратите пожар или токов удар, не поставяйте предмети, пълни с вода, например вази, върху апарата. Не монтирайте това оборудване в затворено пространство, например библиотека или подобна мебел.

• Моля, уверете се, че електрическият контакт е монтиран близо до оборудването и е лесно достъпен.
• Уверете се, че използвате доставените захранващ адаптoр

• Не използвайте никакъв друг захранващ адаптoр. Това може да причини неизправност.
• Свържете захранващия адаптoр към лесно достъпен електрически контакт.
• Не навивайте захранващия кабел около захранващия адаптoр. Вътрешният проводник може да прекъсне и това да причини неизправност на приемникa.

• Не докосвайте захранващия адаптoр с влажни ръце.
• Ако забележите изменения в захранващия адаптoр, изключете го от електрическия контакт незабавно.
• Телевизорът не е изключен от захранването, докато е свързан към електрическия контакт, дори ако самият телевизор е изключен.
• Понеже захранващият адаптор се затопля, ако се използва продължително, може да почувствате топлина, когато го докоснете с ръка. Забранена употреба Не инсталирайте/използвайте телевизора на следните места или в ситуациите, описани по-долу. В противен случай телевизорът може да се повреди и да причини пожар, токов удар, повреда и/или нараняване. Местонахождение:
• На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, в медицински заведения, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или

• Места, които са горещи, влажни или прекалено прашни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до запалими предмети (свещи и др.). Телевизорът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до устройството предмети, пълни с течности, като например

• Не използвайте, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте телевизора от контакта и също изваждайте антенния кабел.
• Не монтирайте телевизора така, че да стърчи. Може да възникне нараняване или повреда от сблъсък на човек или предмет в телевизора.

• Не поставяйте телевизора на влажно или прашно място, или в стая с мазен дим или пара (близо до кухненски плотове или овлажнители). Може да възникне пожар, електрически удар или деформация.
• Не поставяйте телевизора на места, изложени на високи температури, например директна слънчева светлина, близо до радиатор или отоплително тяло. В такива условия телевизорът може да прегрее, което да причини деформация на корпуса и/или повреда на телевизора. masterpage: Left Счупени парчета:
• Не хвърляйте нищо към телевизора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.
• Ако повърхността на дисплея се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай това може да причини токов удар. Когато не използвате устройството
• Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате телевизора от мрежата, когато не планирате да го използвате няколко

• Телевизорът не е изключен от мрежата, когато е изключен от копчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата

• Някои телевизори притежават функции, които изискват устройството да бъде оставено в режим Готовност. Относно децата
• Не позволявайте на деца да се качват върху телевизора.
• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по невнимание. Ако възникнат следните проблеми... Незабавно изключете телевизора и извадете захранващия кабел в случай, че възникне някои от следните проблеми. Консултирайте се с вашия Sony доставчик или с упълномощен сервизен служител на Sony дали е наложително телевизорът да бъде проверен от квалифициран сервиз.

Захранващият кабел е повреден. Гнездото на контакта не захваща стабилно щепсела. Телевизорът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него. Течни или твърди предмети са попаднали в отворите на

Относно температурата на LCD телевизора Когато LCD телевизорът се използва продължително време, рамката около панела се затопля. Може да усетите топлина, ако я докоснете. Предпазни мерки Гледане на телевизия

• Гледайте телевизия в средно осветена стая, тъй като гледането на телевизия в слабо осветена стая натоварва допълнително очите ви.
• Когато използвате слушалки, настройте силата на звука така, че да предотвратите увреждане на слуха. LCD екран

• Ако телевизорът бъде поставен в съблекалня на обществена баня или минерална баня, телевизорът може да се повреди от сярата във въздуха и др.

• За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.
• Избягвайте преместването на телевизора от студено на топло място. Внезапните промени в температурата на стаята могат да причинят конденз на влага. Това може да е причина за показване на лоша картина и/или лоши цветове. В такъв случай изчакайте влагата да се изпари напълно, преди да включите телевизора.

• Въпреки че LCD екранът е изработен по високо-прецизна технология и повече от 99,99 % от пикселите му са ефективни, върху LCD екрана може трайно да се появят черни или светли точки (червени, сини или зелени). Това е структурна особеност на LCD панела и не представлява неизправност.
• Не натискайте и не драскайте предния филтър и не поставяйте предмети върху устройството. Изображението може да е неравномерно или LCD панелът може да се

• Ако използвате устройството на студено място, картината може да се замъгли или да стане по- тъмна. Това не е неизправност. Този феномен изчезва, когато температурата

• Когато на екрана продължително време са показани неподвижни изображения, възможно е да се появят остатъчни образи. Те могат да изчезнат след няколко

• Екранът и корпусът се затоплят, когато използвате устройството. Това не е неизправност. 6BG KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\010COVTOC_BG.fm

• LCD екранът съдържа малко количество течни кристали. Следвайте местните правила и закони за изхвърляне на подобни отпадъци. Поддръжка и почистване на повърхността на екрана/корпуса на телевизора Уверете се, че сте изключили свързания към телевизора захранващ кабел, преди да започнете почистване. За да предотвратите повреда на покритието на екрана, следвайте инструкциите, изброени по-долу.
• За да премахнете праха от повърхността на екрана/корпуса, почиствайте с меко сухо парче плат. Ако полепналият прах не може да се почисти, почиствайте екрана с меко парче плат, леко навлажнено със слаб почистващ разтвор.
• Никога не пръскайте вода или разтвор директно върху телевизора. По екрана или външните части, може да се образуват капки, които да потекат, да навлезнат в долната част на телевизора и да го повредят.
• Не използвайте грапави парчета плат, почистващи препарати на алкална/киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инсектицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на екрана или повърхността на корпуса на устройството.
• Не пипайте телевизора, ако ръката Ви е покрита с химично вещество като крем за ръце или слънцезащитен крем.
• Препоръчва се периодично почистване с прахосмукачка на отворите за проветряване с цел осигуряване на правилна вентилация.
• Когато регулирате ъгъла на телевизора, местете бавно устройството, за да предотвратите изместване на телевизора или падане от масата или стойката. Допълнително оборудване
• Не дръжте близо до телевизора допълнителните компоненти или каквото и да е било оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения.
• Това оборудване е тествано и съответства на изискванията на Директива EMC, като използва свързващ сигнален кабел по-къс от 3 метра.
• Това оборудване е тествано и съответства на изискванията на Директива EMC, като използва RF кабел по-къс от 30 метра за наземен/сателитен/CATV терминал. Препоръки за конектор тип F Вътрешният проводник трябва да е издаден спрямо свързващата част най-малко 1,5 mm. макс. 7 mm макс. 1,5 mm (Препоръчителна схема на конектор тип F) Безжична функция на продукта
• Не работете с този уред в близост до медицинско оборудване (пейсмейкър и пр.), тъй като това може да доведе до неизправност на медицинското оборудване.
• Макар, че този уред предава/приема кодирани сигнали, внимавайте за неоторизирано прихващане. Sony не носи отговорност за възникнали в резултат проблеми.
• Това оборудване трябва да се инсталира и използва така, че да има разстояние от поне 20 cm или повече между антената на това устройство и тялото на човек. masterpage: Right Внимание при работа с дистанционното

• Съблюдавайте правилната полярност при поставяне на

• Не използвайте съвместно батерии от различен тип, както и стари и нови батерии.
• Изхвърляйте изразходваните батерии по щадящ околната среда начин. В някои населени места е възможно изхвърлянето на батериите да е регулирано нормативно. Консултирайте се с местните власти.
• Работете внимателно с дистанционното управление. Не го изпускайте, не стъпвайте върху него и не изливайте никакви течности върху него.
• Не поставяйте дистанционното управление в близост до източници на топлина, на пряка слънчева светлина или в стая с повишена влажност.

Изхвърляне на телевизора Третиране на стари електрически и електронни уреди (приложимо в Европейския съюз и други Европейски страни със системи за разделно събиране на отпадъци) Този символ върху устройството или върху неговата опаковка показва, че този продукт не трябва да се третира като домакински отпадък. Вместо това той трябва да бъде предаден в съответния събирателен пункт за рециклиране на електрически и електронни уреди. Като предадете този продукт на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при изхвърлянето му на неподходящо място. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За подробна информация относно рециклирането на този продукт можете да се обърнете към местната градска управа, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта. Третиране на използвани батерии (приложимо в Европейския Съюз и други европейски държави със системи за разделно събиране на отпадъците) Този символ върху батерията или върху опаковката показва, че батерията, доставена с този продукт, не трябва да се третира като домакински отпадък. При някои батерии този символ се използва в комбинация с означение на химически елемент. Означението на химическия елемент живак (Hg) или олово (Pb) се добавя ако батерията съдържа повече от 0,0005 % живак или 0,004 % олово. Като предадете тази батерия на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при изхвърлянето им на неподходящо място. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За продукти, които от гледна точка на безопасност, правилен начин на действие или съхранение на данни изискват батерията да бъде постоянно свързана (вградена), тази батерия трябва да бъде подменяна само от квалифициран сервизен персонал. За да сте сигурни, че вградената батерия ще бъде третирана правилно, предайте стария продукт в събирателен пункт за рециклиране на електрически и електронни уреди. За всички останали батерии моля прочетете в упътването как да ги извадите по безопасен начин от продукта. Предайте батериите в събирателния пункт за рециклиране на използвани батерии. За подробна информация относно рециклирането на този продукт или батерия можете да се обърнете към местната градска управа, фирмата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

(Захранване) /+/Когато телевизорът е изключен, Натиснете , за да го включите. Когато телевизорът е включен, Натиснете и задръжте за да изключите. Натиснете многократно, за да промените функцията, след това натиснете бутона + или –, за да:

• Регулиране силата на звука.
• Избор на входящ източник за телевизора. Сензор за дистанционното управление* / Светлинен сензор* / LED осветление LED осветлението свети или мига в зависимост от състоянието на телевизора. За повече информация вижте в Помощното ръководство.
• Не поставяйте нищо в близост до сензора. 8BG KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\030ADD_BG.fm masterpage: Right Използване на дистанционно управление Дистанционно управление описание на частите Разположението, формата, наличността и функциите на бутоните на дистанционното управление могат да се различават в зависимост от региона/държавата/модела на телевизора.

(Избор на вход/Задържане на В ТВ режим: Показва и избира входния В режим Текст: Задръжа текущата

TV/RADIO Превключва между TV или RADIO предавания.

Използвайте гласовата функция. (напр. Търсете съдържание като говорите.) SYNC MENU Показва BRAVIA Sync Menu.

Включва или изключва телевизора (режим Готовност). Въръща към предишен екран или излиза от менюто. Когато работи Интерактивно приложение, натиснете, за да излезете от

(Инфо/Показване на текст) masterpage: Left (Заглушаване) Изключва звука. Натиснете отново, за да възстановите звука. Показва информация.

Показва текстова информация. Google Play Дава достъп до онлайн услугата “Google Play”. NETFLIX (Само за определени региони/страни/модели телевизори) Дава достъп до онлайн услугата “NETFLIX”. Цветни бутони Изпълняват определена функция съответстваща в момента. ACTION MENU Показва списък с функции в зависимост от контекста.

• Превключва към телевизионен канал или вход от други приложения.
• Включва телевизора, за да се покаже телевизионен канал или входен сигнал. PROG +/–// В ТВ режим: Избира канал. В режим Текст: Избира следващата () или предишната () страница. AUDIO Променя езика за програмата, която гледате в момента.

Управлява мултимедийно съдържание от телевизора и свързани съвместими с BRAVIA Sync устройства. (Настройка на субтитрите) Включва или изключва субтитрите (когато функцията е налична). HELP Показва помощно меню. От тук може да се използва Помощното ръководство. REC Записва текущата програма с помощта на функцията за запис USB HDD. GUIDE/ TITLE LIST Показва справочника на цифровите

Показва списъка със записани заглавия. BACK/ Връща към предишен екран. HOME Показва меню Home на телевизора. DISCOVER Показва лентата със съдържанието за търсене на съдържание.

(Избор на елемент/ +/– (Сила на звука) Настройва силата на звука. (Прескачане) Прескача назад или напред между два канала или входа. Телевизорът сменя текущия канал или вход с последния избран канал или вход. 10BG KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\030ADD_BG.fm masterpage: Right Диаграма на свързване За повече информация за връзките, вижте Помощното ръководство чрез натискане на HELP на дистанционното. фотоапарат/ камкордер/USB

CAM (Модул за условен достъп)

HDMI устройство Видеорекордер/ оборудване за видео игри/DVD плейър/

Видеорекордер/ оборудване за видео игри/DVD плейър/ камкордер/декодер*2 < 14 mm

DVD плейър с компонентен изход. Домашна аудио оптичeн аудио

• Свързването на голямо USB устройство може да повлияе на работата на други свързани устройства в близост до него.
• Когато свързвате голямо USB устройство, свързвайте го към куплунга USB 1. AUDIO OUT HDMI IN 1/2/3/4
• Ако свързвате цифрова аудио система, съвместима с технологията Audio Return Channel (ARC), използвайте HDMI IN 3. В противен случай е необходима допълнителна връзка с DIGITAL AUDIO OUT (OPTICAL). (Сателитен вход)

• Свързване за наземна/кабелна и сателитна телевизия. Стъпки на свързване: SUB. t антена t MAIN
• За SUB. жак, свързвайте само когато използвате режим двоен тунер, с изключение на еднокабелно разпределение EN50494.

• Поддържа само стерео мини-жак с три

• За да чувате звука от телевизора през свързаното оборудване, натиснете HOME. Изберете [Настройки] t [Звук] t [Слушалки/аудио изход], след което изберете желания елемент. masterpage: Left

CAM (Модул за условен достъп)

• Предоставя достъп до платени ТВ услуги. За подробности вижте ръководството с инструкции, доставено с вашия CAM.
• Не поставяйте смарт картата директно в CAM слота на телевизора. Тя трябва да се постави в модула за условен достъп, предоставен от вашия оператор.
• CAM не се поддържа в някои държави/ зони. Проверете при вашия оператор.
• Когато превключите към цифрова програма след като гледате интернет видео, може да се появи CAM

/ AV IN 1 *1 Когато свързвате моно оборудване, свържете към L (MONO) аудио жак. *2 За външно устройство, което има само SCART AV OUT, използвайте SCART-RCA адаптер. *3 Само за определени региони/страни/модели телевизори.

• За композитна връзка, използвайте аналогов удължаващ кабел (не се

3,5 mm 1: L 2: Видео 3: Заземяване 4: R IR BLASTER*3 12BG KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\030ADD_BG.fm masterpage: Right Монтаж на телевизора на стена Използване на опционалната конзола за закрепване към стена В това справочно ръководство е показана само подготовката за монтаж преди телевизорът да бъде монтиран на стената.

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от дистрибутор на Sony или от лицензиран подизпълнител. Не се опитвайте да го монтирате сами.

До дистрибуторите на Sony и подизпълнителите:

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и проверката на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на дистрибутори на Sony или лицензирани подизпълнители и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.

Използвайте конзолата за закрепване към стена SU-WL450 (не се доставя) (Без KD-75XE90xx, KD-75XE85xx, FW-75XE90xx, FW-75XE85xx), за да монтирате телевизора на Когато монтирате конзолата за закрепване към стена, прочетете също инструкциите за работа и указанията за монтаж на конзолата за закрепване към стена.

• Не пропускайте да запазите свалените винтове на сигурно място, като ги пазите от деца.

За инструкции относно монтажа на конзолата за закрепване на стена за вашия модел телевизор вижте следната уеб страница: www.sony.eu/tv/wall-mount-bracket-manual

Свалете винтовете от задната страна на телевизора.

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\030ADD_BG.fm masterpage: Left Cамо за KD-75/65/55XE90xx, FW-75/65/55XE90xx, KD-75XE85xx, FW-75XE85xx Вашият телевизор може да бъде монтиран на конзола за закрепване към стена (не се доставя) директно след разопаковане. Подгответе телевизора за конзолата за закрепване към стена, преди да свържете От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от квалифицирани професионалисти. Не се опитвайте да го монтирате сами.

• Следвайте инструкциите, предоставени с конзолата за закрепване към стена за вашия модел. За монтажа на този телевизор се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора.
• Запазете оригиналните винтове и поставката за маса на сигурно място, в случай, че желаете отново да закачите поставката за маса. Дръжте винтовете настрани от малки

Свалете винтовете от задната страна на телевизора. KD-75/65/55XE90xx, FW-75/65/55XE90xx

Конзола за закрепване към стена (не се доставя) Винт (не се доставя)

• Ако използвате електрическа отвертка, настройте въртящия момент на около 1,5 N∙m {15 kgf∙cm}.

Свалете поставката за маса от телевизора.

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\040TRO_BG.fm Отстраняване на неизправности За отстраняване на общи неизправности като: черен екран, липса на звук, замръзнала картина, блокиране на телевизор или загуба на мрежа, изпълнете следните стъпки.

Рестартирайте вашия телевизор чрез натискане на бутона за захранване на дистанционното управление, докато се появи съобщение. Телевизорът ще се рестартира. Ако телевизорът не се възстанови, пробвайте да изключите телевизора от захранващия кабел в продължение на две минути и след това го включете отново. masterpage: Left Когато включите захранващия кабел на телевизора, той може да не се включи веднага, дори ако натиснете бутона за включване на дистанционното управление или телевизора. Инициализирането на системата отнема време. Изчакайте за около една минута и опитайте отново. Проблеми и решения Когато светодиодът мига в червено. Пребройте колко пъти мига (интервалът от време е три секунди). Рестартирайте телевизора, като го изключите от контакта за две минути, след което го включете отново. Ако проблемът продължи, изключете захранващия кабел и се свържете с вашия доставчик или сервизен център на Sony като посочите колко пъти мига светодиода.

Вижте Помощното ръководство чрез натискане на HELP на дистанционното.

Свържете своя телевизор с интернет и направете актуализация на софтуера. Не се приема ефирна/кабелна услуга. Посетете сайта за поддръжка на Sony (информацията е предоставена на задната

Изберете ефирна/кабелна услуга чрез

Когато се появи съобщение [Наличнa е нова версия на софтуера на ТВ...]. Sony силно препоръчва да актуализирате софтуера на телевизора, като изберете [Обнови сега]. Тези софтуерни актуализации подобряват производителността на телевизора или добавят нови функции. Докато трае обновяването на софтуера, светодиодът ще мига в бяло и ще се появи следният екран с [Updating…] (Обновяване…). Проверете връзката с (ефирната) антена/ кабела и настройките на усилвателя. натискане на DIGITAL/ANALOG на дистанционното. Ако услугата за радиопредаване не се показва, натиснете TV и след това натиснете DIGITAL/ANALOG. Наземният сигнал може да бъде потиснат, ако има силен сигнал, който се излъчва в близост. Настройте [LNA (Канал ---)] на [Изкл.] в цифровите настройки. След преместване в нова къща или когато търсите нови услуги, опитайте търсене на услуга като изберете [Цифрови настройки]. Не се приемат сателитни услуги. Проверете сателитната кабелна връзка. Когато се появи съобщение [Няма сигнал. Updating... Отчетено е претоварване на LNB...], извадете захранващия кабел. След това се уверете, че сателитният кабел не е повреден, а линията на сателитния сигнал не е дала на късо в сателитния конектор. Дистанционното управление не работи. Не изключвайте захранващия кабел по време на актуализацията на софтуера. Ако го направите, е възможно актуализацията да не завърши напълно, което да доведе до неправилно функциониране на софтуера. Актуализацията на софтуера може да продължи до 15 минути. Сменете батериите. Забравена парола за родителско заключване на излъчване. Въведете 9999 за ПИН кода и изберете [Смяна на ПИН кода]. 16BG KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\17_4690928121_BG\040TRO_BG.fm masterpage: Right Рамката на телевизора се затопля. Когато телевизорът се използва продължително време, рамката му се затопля. Може да усетите топлина, когато я докоснете с

Телевизионна система В зависимост от вашата държава/избор на зона/модел на телевизора Аналогова: B/G, D/K, I Цифрова: DVB-T/DVB-C DVB-T2* Сателит*: DVB-S/DVB-S2

Покритие на каналите В зависимост от вашата държава/избор на зона/модел на телевизора Аналогова: UHF/VHF/кабел Цифрова: UHF/VHF/кабел Сателит*: IF честота 950-2 150 MHz

Версия на софтуера на телевиозора:

PKG_.___.____EUA Натиснете HELP на дистанционното управление, за да видите версията на

Входно/изходни жакове

Антенен/кабел 75 ома външен терминал за VHF/UHF

3 (HDD REC)*1 порт за USB устройство ( 3 USB HDD устройство за функция REC) USB порт 1 и 2 поддържат High Speed USB (USB2.0). USB порт 3 поддържа Super Speed USB (USB3.0). CAM (модул за условен достъп) гнездо LAN 10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на пренос на данните може да се различава. 10BASE-T/100BASE-TX за този телевизор не гарантира скорост и качество на комуникацията.) DC IN 24 V (Cамо за KD-65XE90xx) DC IN 19.5 V (Cамо за KD-55/49XE90xx) Вход захранващ адаптoр masterpage: Left

*1 Само за определени региони/страни/модели телевизори. *2 Консумация на енергия на година, базирано на консумацията на телевизор, който работи 4 часа на ден, 365 дни. Действителната консумация на енергия зависи от това как се използва телевизора. *3 Указаната консумация на енергия в режим Готовност се достига след като телевизорът приключи необходимите вътрешни процеси. *4 Консумацията на енергия в режим готовност ще се увеличи, когато вашият телевизор е свързан

• Не изваждайте капака на слота на TV CAM (Conditional Access Module) освен за да пъхнете смарт карта в CAM.
• Наличието на опционални аксесоари зависи от държавата/региона/модела на телевизора и наличността.
• Дизайнът и спецификациите подлежат на промяна без предупреждение.

• Цифрова телевизия (DVB наземно, сателитно и кабелно), интерактивни услуги и мрежови функции може да не са достъпни във всички страни или райони. Някои функции може да не са активирани или може да не работят правилно с някои доставчици и мрежови среди. Някои доставчици на телевизионни услуги може да начисляват такса за услугите си.
• Този телевизор поддържа цифрово предаване, използвайки MPEG-2, H.264 / MPEG-4 AVC и H.265 / HEVC кодеци, но не може да бъде гарантирана съвместимостта с всички сигнали на оператори/услуги, които може да се променят с течение на времето. Информация за търговски марки
• Термините HDMI и HDMI High-Definition Multimedia Interface, както и логото HDMI са търговски марки или запазени търговски марки на HDMI Licensing LLC в САЩ и други държави.
• Произведено по лиценз на Dolby Laboratories. Dolby, Dolby Audio и символът двойно “D” са регистрирани търговски марки на Dolby Laboratories.
• “BRAVIA” и са търговски марки на Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, логото и логотипът Gracenote, както и логото “Powered by Gracenote” са регистрирани търговски марки или търговски марки на Gracenote в САЩ и/или други

• Opera® Devices SDK. Copyright 1995-2016 Opera TV AS. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup и логото Wi-Fi CERTIFIED са търговски марки или регистрирани търговски марки на Wi-Fi Alliance. masterpage: Left

• За DTS патенти, вижте http://patents.dts.com. Произведено по лиценз на DTS, Inc. DTS, символът, & DTS и символът заедно са регистрирани търговски марки, а DTS Digital Surround е търговска марка на DTS, Inc. © DTS, Inc. Всички права

• Знакът Bluetooth® и фирмените знаци са регистрирани търговски марки собственост на Bluetooth SIG, Inc. и използването на тези знаци от Sony Corporation е по лиценз.
• DiSEqC™ е търговска марка на EUTELSAT. Този телевизор поддържа DiSEqC 1.0. Този телевизор не е предназначен за управление на антени с мотор.
• TUXERA е регистрирана търговска марка на Tuxera Inc. в САЩ и други страни.
• Логото USB-IF SuperSpeed USB Trident е регистрирана търговска марка на USB Implementers Forum, Inc. 20BG KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\18_4690928121_GR\010COVTOC_GR.fm Περιεχόμενα masterpage: Left
