INSTRUKCJA OBSŁUGI KD55XE8505BAEP SONY

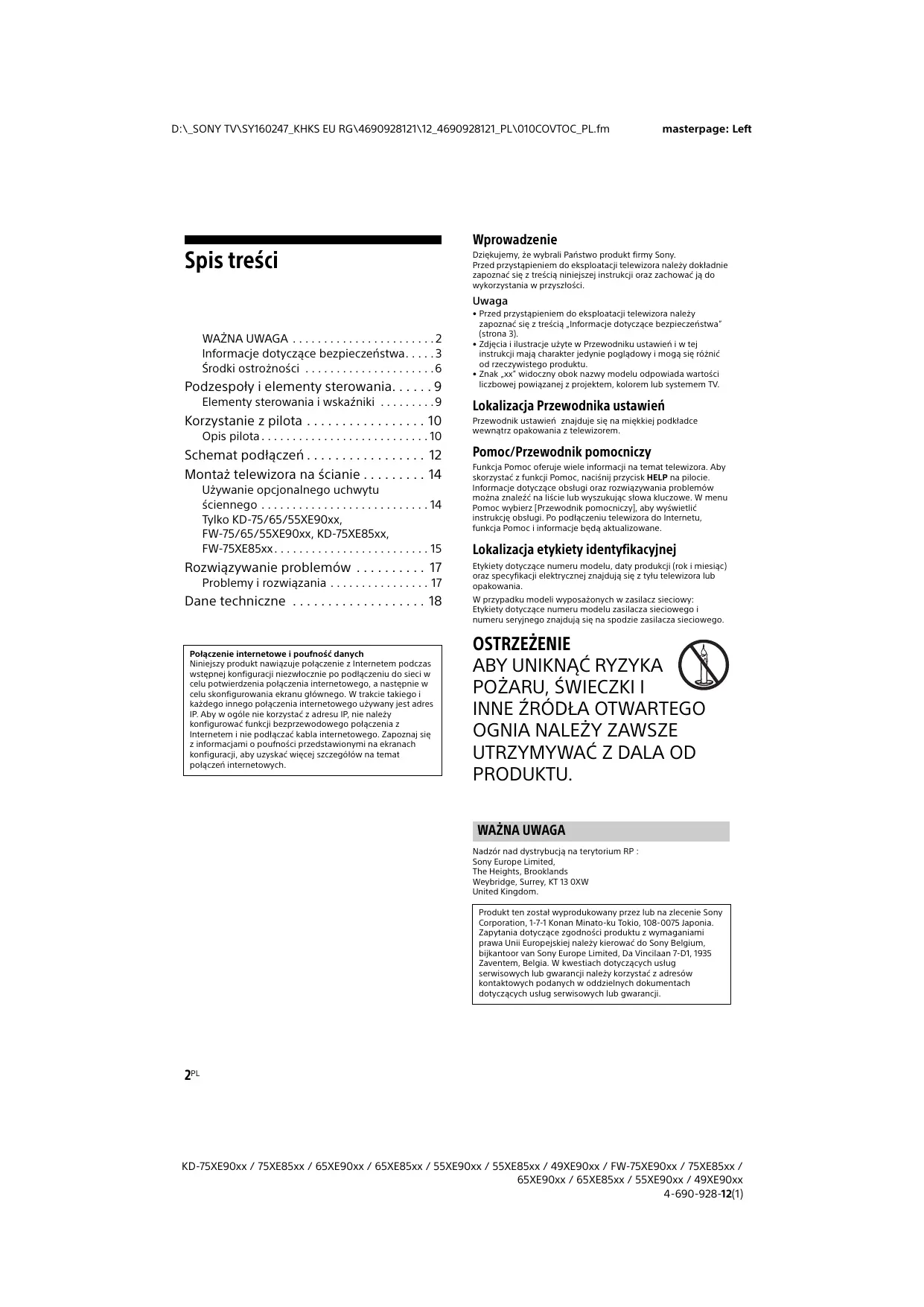

D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\010COVTOC_PL.fm masterpage: Left Wprowadzenie Spis treści Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości. Uwaga

WAŻNA UWAGA . . . . . . . . . . . . . . . . . . . . . . . 2

• Informacje dotyczące bezpieczeństwa p. 3
• Środki ostrożności p. 6
• Podzespoły i elementy sterowania p. 9
• Elementy sterowania i wskaźniki p. 9
• Korzystanie z pilota p. 10
• Opis pilota p. 10
• Schemat podłączeń p. 12
• Montaż telewizora na ścianie p. 14
• Używanie opcjonalnego uchwytu ściennego p. 14
• Tylko KD-75/65/55XE90xx, FW-75/65/55XE90xx, KD-75XE85xx, FW-75XE85xx p. 15
• Rozwiązywanie problemów p. 17
• Problemy i rozwiązania p. 17
• Dane techniczne Połączenie internetowe i poufność danych Niniejszy produkt nawiązuje połączenie z Internetem podczas wstępnej konfiguracji niezwłocznie po podłączeniu do sieci w celu potwierdzenia połączenia internetowego, a następnie w celu skonfigurowania ekranu głównego. W trakcie takiego i każdego innego połączenia internetowego używany jest adres IP. Aby w ogóle nie korzystać z adresu IP, nie należy konfigurować funkcji bezprzewodowego połączenia z Internetem i nie podłączać kabla internetowego. Zapoznaj się z informacjami o poufności przedstawionymi na ekranach konfiguracji, aby uzyskać więcej szczegółów na temat połączeń internetowych. p. 18

• Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z treścią „Informacje dotyczące bezpieczeństwa” (strona 3).
• Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu.
• Znak „xx” widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem TV. Lokalizacja Przewodnika ustawień Przewodnik ustawień znajduje się na miękkiej podkładce wewnątrz opakowania z telewizorem. Pomoc/Przewodnik pomocniczy Funkcja Pomoc oferuje wiele informacji na temat telewizora. Aby skorzystać z funkcji Pomoc, naciśnij przycisk HELP na pilocie. Informacje dotyczące obsługi oraz rozwiązywania problemów można znaleźć na liście lub wyszukując słowa kluczowe. W menu Pomoc wybierz [Przewodnik pomocniczy], aby wyświetlić instrukcję obsługi. Po podłączeniu telewizora do Internetu, funkcja Pomoc i informacje będą aktualizowane. Lokalizacja etykiety identyfikacyjnej Etykiety dotyczące numeru modelu, daty produkcji (rok i miesiąc) oraz specyfikacji elektrycznej znajdują się z tyłu telewizora lub opakowania. W przypadku modeli wyposażonych w zasilacz sieciowy: Etykiety dotyczące numeru modelu zasilacza sieciowego i numeru seryjnego znajdują się na spodzie zasilacza sieciowego. OSTRZEŻENIE

Nadzór nad dystrybucją na terytorium RP : Sony Europe Limited, The Heights, Brooklands Weybridge, Surrey, KT 13 0XW United Kingdom. Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia. W kwestiach dotyczących usług serwisowych lub gwarancji należy korzystać z adresów kontaktowych podanych w oddzielnych dokumentach dotyczących usług serwisowych lub gwarancji. 2PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\010COVTOC_PL.fm Informacja dotycząca sprzętu radiowego Firma Sony Corporation niniejszym oświadcza, że sprzęt radiowy typu KD-75XE9005, KD-75XE8596, KD-65XE9005, KD-65XE8599, KD-65XE8596, KD-65XE8588, KD-65XE8577, KD-65XE8505, KD-55XE9005, KD-55XE8599, KD-55XE8596, KD-55XE8588, KD-55XE8577, KD-55XE8505, KD-49XE9005, FW-75XE9001, FW-75XE8501, FW-65XE9001, FW-65XE8501, FW-55XE9001, FW-49XE9001 jest zgodny z najważniejszymi wymogami oraz innymi odpowiednimi przepisami zawartymi w dyrektywie 1999/5/EC. Szczegółowe informacje znaleźć można pod następującym adresem URL: http://www.compliance.sony.de/ masterpage: Right

• Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie wystawala poza stojak (brak w zestawie). Jesli podstawa telewizora wystaje poza stojak, moze to spowodowac przewrócenie i upadek telewizora, a w efekcie spowodowac obrazenia osobiste lub uszkodzenie telewizora. KD-75/65/55/49XE90xx, FW-75/65/55/49XE90xx

Ten sprzęt radiowy można używać w krajach UE bez naruszania obowiązujących wymogów w zakresie korzystania z urządzeń radiowych.

Informacja dla klientów: poniższe informacje mają zastosowanie wyłącznie do urządzeń w krajach stosujących dyrektywy UE. Z systemu bezprzewodowego telewizora można korzystać w następujących krajach: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo

KD-75/65/55XE85xx, FW-75/65XE85xx Urządzenie może być używane w innych krajach poza Europą.

Informacje dotyczące bezpieczeństwa OSTRZEŻENIE Nie wolno narażać baterii na działanie zbyt wysokich temperatur przez ekspozycję na słońce, ogień itd. Nigdy nie należy umieszczać telewizora w niestabilnym miejscu. Telewizor może się przewrócić, powodując poważne obrażenia lub śmierć. Wielu obrażeń, szczególnie u dzieci, można uniknąć stosując takie proste środki ostrożności jak: Korzystanie z szafek lub stojaków zalecanych przez producenta telewizora. Korzystanie wyłącznie z mebli, które mogą bezpiecznie udźwignąć telewizor. Upewnienie się, że telewizor nie wystaje nad krawędź mebli, na których spoczywa. Nieumieszczanie telewizora na wysokich meblach (np. kredensach lub szafkach na książki), jeśli meble i telewizor nie zostały zaczepione o odpowiednie oparcie. Nieumieszczanie telewizora na obrusie lub innych materiałach, które mogą się znajdować pomiędzy telewizorem i meblem, na którym stoi. Wyjaśnienie dzieciom niebezpieczeństwa związanego ze wspinaniem się na mebel w celu sięgnięcia telewizora lub jego elementów sterowania. Jeśli pozostał stary telewizor i jest on przenoszony do innego miejsca, obowiązują te same wskazówki. Montaż i instalacja Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

• Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi.
• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony: Uchwyt ścienny SU-WL450 (Z wyjątkiem KD-75XE90xx, KD-75XE85xx, FW-75XE90xx, FW-75XE85xx)
• Podczas montażu uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej uchwytu ściennego. Średnica i długość śrub różnią się w zależności od modelu ściennego uchwytu mocującego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

• Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka.
• Ustaw telewizor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia.
• Zainstaluj telewizor w miejscu, w którym nie może być pociągnięty, popchnięty lub przewrócony.

Uchwyt ścienny Pokrywa tylna telewizora

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób.
• Przenosząc telewizor w rękach, należy go złapać tak, jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu. KD-75/65/55/49XE90xx, FW-75/65/55/49XE90xx KD-75/65/55/49XE90xx, FW-75/65/55/49XE90xx KD-75/65/55XE85xx, FW-75/65XE85xx 8 mm - 12 mm Śruba M6 (uprzednio wykręcona)
• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania. Przewód (nie należy do wyposażenia) Śruba (nie należy do wyposażenia) 4PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\010COVTOC_PL.fm KD-75/65/55XE85xx, FW-75/65XE85xx masterpage: Right

• Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu: Nie należy ustawiać odbiornika TV ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem. Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku lub w szafce. Nie należy przykrywać odbiornika TV materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp. Nie należy instalować odbiornika tak, jak to pokazano na rysunkach poniżej.

Obieg powietrza jest zablokowany.

Przewód zasilający Śruba M6 (uprzednio wykręcona) Przewód (nie należy do wyposażenia) Śruba (nie należy do wyposażenia) Wentylacja

• Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy.
• Wokół odbiornika TV należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej.
• Zaleca się stosowanie oryginalnego ściennego uchwytu mocującego Sony, aby zapewnić odpowiednią wentylację. Instalacja na ścianie 30 cm 10 cm 10 cm 10 cm Pozostawić co najmniej tyle miejsca wokół odbiornika TV. Instalacja na podstawie 10 cm 6 cm Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

• Dostarczonego w zestawie przewodu zasilającego nie należy używać do jakichkolwiek innych urządzeń.
• Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie żył przewodu.
• Nie należy przerabiać przewodu zasilającego.
• Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów.
• Podczas odłączania nie wolno ciągnąć za sam przewód.
• Nie należy podłączać zbyt wielu urządzeń do tego samego gniazda sieciowego.
• Nie należy używać gniazd sieciowych słabo trzymających wtyczkę.

UWAGA ODNOŚNIE ZASILACZA SIECIOWEGO

(wyłącznie modele z zasilaczem w zestawie) 30 cm 10 cm Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób: Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców. Wtyczka powinna być całkowicie włożona do gniazda sieciowego. Odbiornik TV jest przystosowany do zasilania wyłącznie napięciem 220 V - 240 V AC. W celu zachowania bezpieczeństwa, podczas dokonywania połączeń, należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadepnąć na przewód. Przed przystąpieniem do serwisowania lub przesuwania odbiornika TV należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Przewód zasilający powinien znajdować się z dala od źródeł ciepła. Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej własności izolujące mogą ulec pogorszeniu, co może być przyczyną pożaru.

Ostrzeżenie W celu ograniczenia ryzyka pożaru lub porażenia prądem nie wystawiać tego urządzenia na działanie deszczu ani wilgoci. W celu ograniczenia ryzyka pożaru lub porażenia prądem nie umieszczać na tym urządzeniu obiektów wypełnionych wodą, takich jak flakony. Nie instalować urządzenia w ograniczonej przestrzeni, takiej jak np. półka na książki.

• Należy się upewnić, że gniazdko sieciowe znajduje się w pobliżu urządzenia i jest łatwo dostępne.
• Należy używać dołączonego do zestawu zasilacza sieciowego i przewodu zasilającego.
• Nie należy używać żadnego innego zasilacza sieciowego, gdyż może to spowodować awarię.

• Zasilacz sieciowy należy podłączać do łatwo dostępnego gniazdka sieciowego.
• Nie owijać przewodu zasilającego wokół zasilacza sieciowego. Żyły przewodu mogą ulec przerwaniu, co może spowodować nieprawidłowe działanie odbiornika.

• Nie dotykać zasilacza sieciowego mokrymi dłońmi.
• Jeśli stwierdzone zostanie nieprawidłowe działanie zasilacza sieciowego, należy go natychmiast odłączyć od gniazdka sieciowego.
• Telewizor pozostaje podłączony do zasilania tak długo, jak jest podłączony do gniazdka sieciowego, nawet jeśli sam telewizor jest wyłączony.
• Ponieważ zasilacz sieciowy nagrzewa się podczas długotrwałego użytkowania, dotykając go dłonią, można odczuć ciepło. Niedozwolone użycie Odbiornika TV nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezastosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy odbiornika, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała. Miejsce:
• Odbiornika TV nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad morzem, na statku lub innej jednostce pływającej, w pojeździe, w instytucjach ochrony zdrowia, w miejscach niestabilnych lub narażonych na działanie wody, deszczu, wilgoci lub dymu. Warunki:
• Nie należy umieszczać telewizora w miejscach gorących, wilgotnych lub nadmiernie zapylonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których może być narażony na działanie wibracji mechanicznych lub w pobliżu przedmiotów palnych (świeczek, itp.). Odbiornik TV należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów. Okoliczności:
• Dotykać mokrymi rękoma, przy zdjętej obudowie lub używać z akcesoriami, które nie są zalecane przez producenta. W czasie burz z wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego telewizora z gniazdka i odłączyć przewód antenowy.
• Instalacja telewizora tak, aby jego obudowa wystawała na otwartą przestrzeń. Może to powodować uderzanie w telewizor przez osoby lub przedmioty oraz doprowadzić do jego uszkodzenia.
• Umieszczanie telewizora w miejscach wilgotnych lub zakurzonych oraz miejscach wypełnionych oleistym dymem lub parą (w pobliżu płyt kuchennych lub nawilżaczy). Może to spowodować pożar, porażenie prądem lub odkształcenia obudowy.
• Instalacja telewizora w miejscach narażonych na działanie wyższych temperatur, takich jak miejsca bezpośrednio oświetlane przez promienie słońca, położone w pobliżu grzejnika lub nawiewu ogrzewania. W takich warunkach może dojść do przegrzania telewizora, a w konsekwencji do zdeformowania obudowy i/lub awarii samego urządzenia. masterpage: Left

• Aby zapewnić najlepszą jakość obrazu, nie należy wystawiać ekranu na bezpośrednie oświetlenie lub działanie promieni słonecznych.
• Nie przenoś urządzenia z zimnego do ciepłego pomieszczenia. Gwałtowna zmiana temperatury może powodować skraplanie wilgoci. Może to pogorszyć jakość obrazu na telewizorze lub kolorów. W takiej sytuacji przed włączeniem telewizora należy poczekać na całkowite odparowanie wilgoci. Kawałki szkła lub uszkodzenia:
• W odbiornik nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i prowadzić do poważnych obrażeń ciała.
• W przypadku pęknięcia powierzchni ekranu lub obudowy telewizora, przed dotknięciem odbiornika należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Może to również powodować porażenie prądem elektrycznym. Gdy odbiornik TV nie jest używany
• Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie odbiornika od źródła zasilania, jeśli nie będzie on używany przez kilka dni.
• Ponieważ wyłączenie odbiornika telewizyjnego nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyciągnąć wtyczkę przewodu zasilającego z gniazda sieciowego.
• Niektóre odbiorniki mogą być wyposażone w funkcje wymagające pozostawienia ich w trybie czuwania. Zalecenia dot. bezpieczeństwa dzieci
• Nie należy pozwalać, aby na odbiornik TV wspinały się dzieci.
• Małe akcesoria należy przechowywać z dala od dzieci tak, aby uniknąć ryzyka ich przypadkowego połknięcia. Co robić w przypadku wystąpienia problemów... W przypadku wystąpienia jednego z poniższych problemów należy bezzwłocznie wyłączyć odbiornik TV oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego. Należy zwrócić się do punktu sprzedaży lub punktu serwisowego firmy Sony z prośbą o sprawdzenie odbiornika przez wykwalifikowanego serwisanta. W przypadku: Uszkodzenia przewodu zasilającego. Gniazd sieciowych słabo trzymających wtyczkę. Uszkodzenia odbiornika w wyniku jego upuszczenia lub uderzenia przez obiekt obcy. Dostania się do wnętrza odbiornika cieczy lub przedmiotów obcych. Informacje o temperaturze telewizora LCD Gdy telewizor LCD jest używany przez dłuższy czas może dojść do rozgrzania się miejsc wokół panelu. Po dotknięciu dłonią tych miejsc możesz poczuć, że są gorące. Środki ostrożności Oglądanie telewizji
• Program telewizyjny powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest męczące dla oczu.
• Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu. Ekran LCD
• Telewizor znajdujący się w szatni jacuzzi albo łaźni publicznej może zostać uszkodzony przez unoszące się w powietrzu cząsteczki siarki i inne.

• Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99 % pikseli, na ekranie mogą pojawiać się czarne plamki lub jasne kropki (w kolorze czerwonym, niebieskim lub zielonym). Jest to jednak właściwość wynikająca z konstrukcji ekranu LCD i nie jest objawem usterki. 6PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\010COVTOC_PL.fm

• Nie wolno naciskać ani drapać przedniego filtru, a także kłaść na odbiorniku TV żadnych przedmiotów. Może to spowodować zakłócenia obrazu lub uszkodzenie ekranu LCD.
• Jeśli odbiornik TV jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie jest to oznaką uszkodzenia telewizora. Zjawiska te zanikają w miarę wzrostu temperatury.
• Długotrwałe wyświetlanie obrazów nieruchomych może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.
• Ekran i obudowa nagrzewają się podczas pracy telewizora. Nie jest to oznaką uszkodzenia urządzenia.
• Ekran LCD zawiera niewielką ilość ciekłych kryształów. Podczas utylizacji należy przestrzegać lokalnych zaleceń i przepisów. Obchodzenie się z powierzchnią ekranu/ obudową odbiornika TV i ich czyszczenie Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu odbiornika, należy postępować zgodnie z poniższymi środkami ostrożności.
• Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.
• Nie wolno spryskiwać odbiornika TV wodą ani detergentem. Ciecz może przedostać się przez spód ekranu lub elementy zewnętrzne do środka odbiornika i spowodować jego uszkodzenie.
• Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenie powierzchni ekranu lub obudowy.
• Nie dotykaj telewizora, gdy masz ręce pokryte dowolną substancją chemiczną np. kremem do rąk lub kremem do opalania.
• Aby zapewnić właściwą wentylację, zaleca się okresowo odkurzać otwory wentylacyjne.
• Regulację kąta nachylenia odbiornika należy wykonywać powolnym ruchem tak, aby odbiornik nie spadł lub nie zsunął się z podstawy pod telewizor. Urządzenia dodatkowe masterpage: Right Funkcje komunikacji bezprzewodowej
• Nie należy używać produktu w pobliżu sprzętu medycznego (rozruszniki serca itd.), gdyż może to skutkować wadliwym działaniem tego sprzętu.
• To urządzenie wysyła i odbiera sygnał zakodowany. Tym niemniej należy dbać o to, aby nie został on przechwycony przez niepowołane osoby. Nie ponosimy odpowiedzialności za ewentualne problemy wynikające z takich zdarzeń.
• Ten sprzęt należy zainstalować i obsługiwać zachowując odległość co najmniej 20 cm pomiędzy jego anteną i ciałem.

Zalecenie dotyczące obsługi pilota

• Przy wkładaniu baterii do pilota zachować właściwą biegunowość.
• Nie należy używać różnych typów baterii jednocześnie ani łączyć starych baterii z nowymi.
• Zużyte baterie należy utylizować w sposób nieszkodliwy dla środowiska naturalnego. W niektórych regionach sposób utylizacji zużytych baterii mogą regulować stosowne przepisy. Należy skontaktować się w tej sprawie z lokalnymi władzami.
• Należy ostrożnie obchodzić się z pilotem. Nie należy nim rzucać, chodzić po nim, ani wylewać na niego żadnych płynów.
• Nie należy kłaść pilota w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Chronić je przed wilgocią.

Utylizacja telewizora Pozbywanie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki) Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomaga chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

• W pobliżu odbiornika TV nie należy umieszczać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.
• Ten sprzęt został sprawdzony i zatwierdzony w zakresie zgodności z ograniczeniami wytyczonymi w Dyrektywie EMC przy długości sygnałowego przewodu łączącego mniejszej niż 3 metry.
• Ten sprzęt został sprawdzony i zatwierdzony w zakresie zgodności z ograniczeniami wytyczonymi w Dyrektywie EMC przy długości przewodu RF mniejszej niż 30 m w przypadku złącz telewizji naziemnej/satelitarnej/kablowej.

Zalecenie dotyczące wtyku typu F Długość części przewodu wewnętrznego wystającej z części połączeniowej nie może przekraczać 1,5 mm.

maks. 1,5 mm (rysunek przedstawiający wtyk typu F)

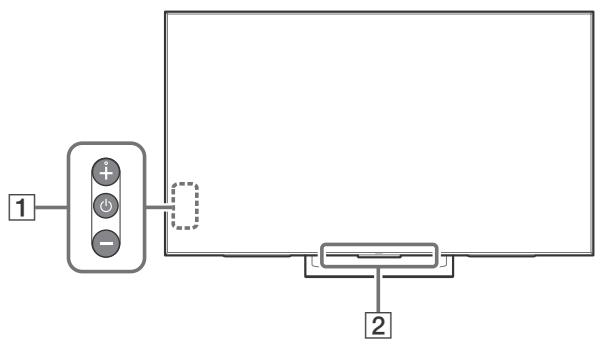

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\010COVTOC_PL.fm masterpage: Left Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki) Ten symbol umieszczony na baterii lub na jej opakowaniu oznacza, że nie może być ona traktowana jako odpad komunalny. Symbol ten dla pewnych rodzajów baterii może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli bateria zawiera więcej niż 0,0005 % rtęci lub 0,004 % ołowiu. Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt. 8PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\030ADD_PL.fm masterpage: Right Podzespoły i elementy sterowania Elementy sterowania i wskaźniki

(Włącznik) /+/Gdy telewizor jest wyłączony, Naciśnij , aby go włączyć. Gdy telewizor jest włączony, Naciśnij i przytrzymaj przycisk , aby

wyłączyć zasilanie. Naciśnij kilkakrotnie przycisk , aby zmienić funkcję, a następnie naciśnij przycisk + lub –, aby:

• regulacja głośności.
• wybór źródła sygnału dla telewizora.

Czujnik zdalnego sterowania* / Czujnik światła* / Dioda LED

Diody podświetlające są włączone lub migają zgodnie z aktualnym stanem TV. Dodatkowe informacje można znaleźć w Przewodniku pomocniczym.

• Nie umieszczaj żadnych przedmiotów w pobliżu czujnika.

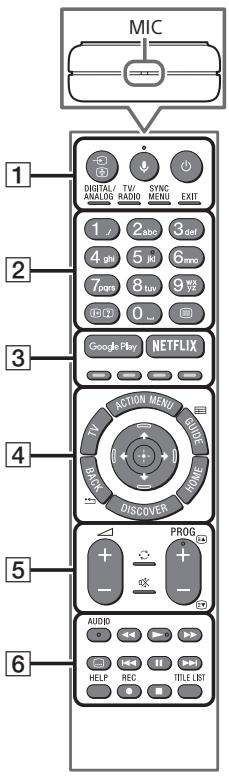

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\030ADD_PL.fm masterpage: Left Korzystanie z pilota Opis pilota Kształt, rozkład, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu telewizora. MIC

(Wybór wejścia/zatrzymanie strony) W trybie TV: Wyświetl i wybierz źródło sygnału wejściowego. W trybie tekstowym: Zatrzymanie bieżącej strony. DIGITAL/ANALOG Przełączanie trybu analogowego i cyfrowego. TV/RADIO Przełączanie między kanałami telewizyjnymi i stacjami radiowymi. (Mikrofon) Używanie funkcji głosowych. (Przykładowo: wyszukiwanie treści za pomocą poleceń głosowych). SYNC MENU (Czuwanie) Powrót do poprzedniego ekranu lub wyjście z menu. Gdy dostępna jest usługa aplikacji interaktywnych, naciśnięcie przycisku powoduje zamknięcie usługi. Włączanie lub wyłączanie telewizora (tryb czuwania). Wyświetlanie menu BRAVIA Sync. EXIT 10PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\030ADD_PL.fm Przyciski numeryczne

(Wyświetlanie informacji/tekstu) Wyświetlanie informacji. (Tekst) Wyświetlanie informacji tekstowych. Google Play Dostęp do usługi online „Google Play”. NETFLIX (wyłącznie w przypadku niektórych regionów / krajów / modelu telewizora) Dostęp do usługi online „NETFLIX”. Przyciski kolorowe Wykonują daną funkcję w określonym czasie. ACTION MENU Wyświetlanie listy funkcji kontekstowych.

• Wybór kanału TV lub sygnału z innej aplikacji.
• Włączyć telewizor, aby wyświetlić kanał TV lub inne źródło sygnału. GUIDE/ Wyświetlanie cyfrowego przewodnika po programach. masterpage: Right +/– (Głośność) Regulacja głośności. (Przejście) Umożliwia przechodzenie między dwoma kanałami lub wejściami. W telewizorze są naprzemiennie wybierane kanały/wejścia bieżące i ostatnie wybrane. (Wyciszanie) Wyciszenie dźwięku. Ponownie naciśnięcie wyłącza wyciszenie. W trybie TV: Wybór kanału. W trybie tekstowym: Wybór następnej () lub poprzedniej () strony. Zmiana języka aktualnie oglądanego programu. Obsługa multimediów na telewizorze i w podłączonym zgodnym urządzeniu BRAVIA Sync.

(Tryb napisów) Włączanie/wyłączanie napisów (gdy funkcja jest dostępna).

REC Wyświetlanie paska treści umożliwiającego wyszukiwanie treści.

AUDIO Powrót do poprzedniego ekranu. Wyświetlanie menu głównego telewizora.

PROG +/–// Wyświetlanie menu pomocy. Z tego poziomu można uzyskać dostęp do Przewodnika pomocniczego. BACK/

Zapisanie bieżącego programu za pomocą funkcji nagrywania na dysku twardym USB.

TITLE LIST Wyświetlanie listy tytułów.

(Wybierz pozycję/ Wprowadź)

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\030ADD_PL.fm masterpage: Left Schemat podłączeń Więcej informacji dotyczących połączeń można znaleźć w Przewodniku pomocniczym, naciskając przycisk HELP na pilocie. Cyfrowy aparat fotograficzny / kamera przenośna / nośniki pamięci USB Moduł dostępu warunkowego Słuchawki / domowe zestawy audio / głośnik niskotonowy

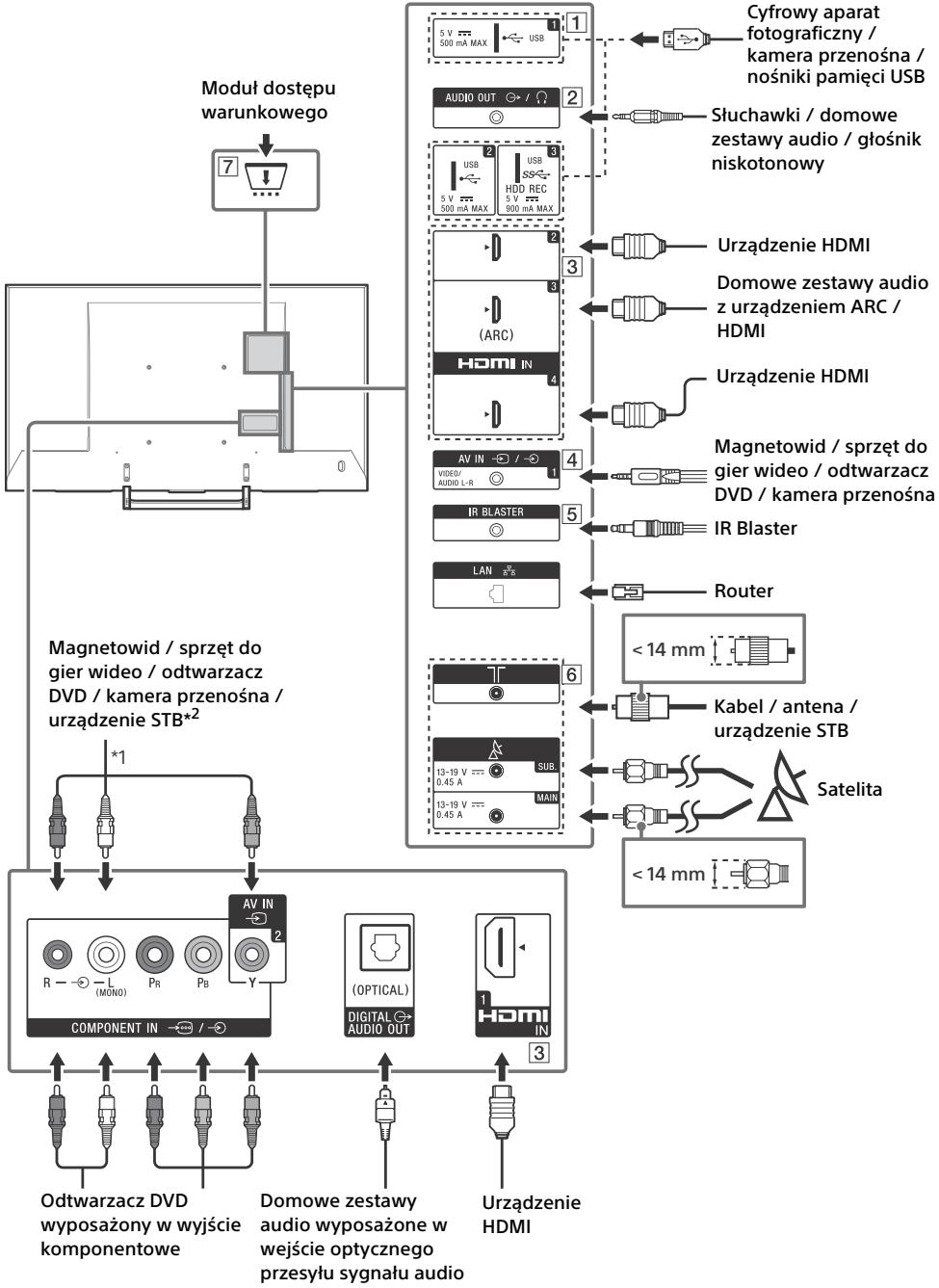

Urządzenie HDMI Domowe zestawy audio z urządzeniem ARC / HDMI Urządzenie HDMI Magnetowid / sprzęt do gier wideo / odtwarzacz DVD / kamera przenośna IR Blaster Router Magnetowid / sprzęt do gier wideo / odtwarzacz DVD / kamera przenośna / urządzenie STB*2 < 14 mm Kabel / antena / urządzenie STB

Satelita < 14 mm Odtwarzacz DVD wyposażony w wyjście komponentowe Domowe zestawy Urządzenie audio wyposażone w HDMI wejście optycznego przesyłu sygnału audio 12PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\030ADD_PL.fm

USB 1/2, (Wejście RF),

• Podłączenie dużego urządzenia USB może zakłócić pracę innych podłączonych urządzeń w pobliżu.
• Duże urządzenia USB należy podłączać do złącza USB 1. AUDIO OUT HDMI IN 1/2/3/4
• W przypadku podłączania cyfrowego systemu audio zgodnego z technologią kanału zwrotnego audio należy użyć złącza HDMI IN 3. W innych przypadkach należy użyć złącza DIGITAL AUDIO OUT (OPTICAL).

< 12 mm (Wejście satelitarne)

• Podłączenia sygnału naziemnego/ kablowego i satelitarnego. Kolejność podłączeń: SUB. t Antena t MAIN
• Gniazdo SUB. należy podłączyć wyłącznie, jeżeli wykorzystywany jest tryb podwójnego tunera, z wyjątkiem dystrybucji za pomocą pojedynczego kabla EN50494.

• Obsługuje wyłącznie 3-biegunowe miniaturowe wtyczki stereo typu minijack.
• Aby dźwięk z telewizora odtwarzać za pomocą podłączonego sprzętu audio, naciśnij przycisk HOME. Wybierz pozycje [Ustawienia] t [Dźwięk] t [Wyście słuchawkowe/audio] wskaż żądaną pozycję. masterpage: Right

CAM (Moduł warunkowego dostępu)

• Zapewnia dostęp do płatnych usług TV. Szczegóły zawarto w instrukcji obsługi modułu CAM.
• Karty smart card nie należy bezpośrednio podłączać do złącza TV CAM. Kartę należy najpierw umieścić w module warunkowego dostępu dostarczonym przez autoryzowanego dystrybutora.
• Moduły CAM nie są obsługiwane w niektórych krajach/obszarach. Szczegółowych informacji udzielają autoryzowani dystrybutorzy.
• Komunikat CAM może zostać wyświetlony po wybraniu programu cyfrowego po zakończeniu korzystania z funkcji przeglądania filmów w Internecie.

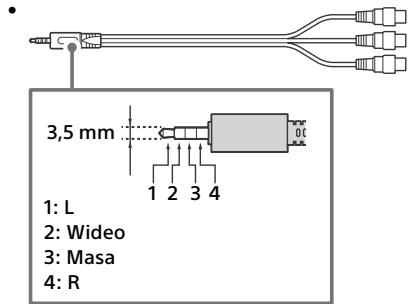

• W celu nawiązania połączenia kompozytowego, użyj przedłużacza kabla analogowego (nie należy do wyposażenia).

*1 Urządzenia monofoniczne należy podłączać do złącza audio L (MONO). *2 W przypadku urządzenia zewnętrznego, w którym dostępne jest jedynie wyjście SCART AV OUT, użyj adaptera SCART-RCA. *3 Wyłącznie w przypadku niektórych regionów/ krajów/modeli telewizora.

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\030ADD_PL.fm masterpage: Left Montaż telewizora na ścianie Używanie opcjonalnego uchwytu ściennego W tej instrukcji obsługi telewizora pokazano wyłącznie kroki dotyczące przygotowania telewizora do montażu na ścianie. Do klientów: Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie próbować wykonywać montażu samodzielnie. Do przedstawicieli firmy Sony i licencjonowanych wykonawców: Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu. Do zamontowania tego produktu wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora. Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem. Użyj uchwytu ściennego SU-WL450 (nie należy do wyposażenia) (Z wyjątkiem KD-75XE90xx, KD-75XE85xx, FW-75XE90xx, FW-75XE85xx), aby zamontować telewizor na ścianie. Podczas montażu uchwytu ściennego korzystać również z instrukcji obsługi i instrukcji montażu dostarczonych z uchwytem ściennym. Uwaga

• Przechowywać wykręcone śruby w bezpiecznym miejscu, z dala od dzieci. Instrukcje montażu uchwytu ściennego dla telewizora: www.sony.eu/tv/wall-mount-bracket-manual Odkręć śruby z tylnego panelu telewizora. Tylko KD-65/55/49XE90xx, FW-65/55/49XE90xx Tylko KD-65/55XE85xx, FW-65XE85xx 14PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\030ADD_PL.fm masterpage: Right Tylko KD-75/65/55XE90xx, FW-75/65/55XE90xx, KD-75XE85xx, FW-75XE85xx Telewizor można zamontować na uchwycie ściennym (brak w zestawie) po wyjęciu z opakowania. Przed podłączeniem przewodów należy przygotować telewizor do zamontowania uchwytu ściennego. Ze względu na bezpieczeństwo produktu oraz użytkownika firma Sony zaleca, aby montaż telewizora na ścianie był wykonywany przez wykwalifikowanych monterów. Nie próbować wykonywać montażu samodzielnie.
• Postępować zgodnie z instrukcjami dostarczonymi z uchwytem ściennym dla danego modelu. Do zamontowania tego telewizora wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora.
• Nieużywane śruby i podstawę należy przechowywać w bezpiecznym miejscu z przeznaczeniem do zamontowania w przyszłości. Śruby należy przechowywać poza zasięgiem dzieci.

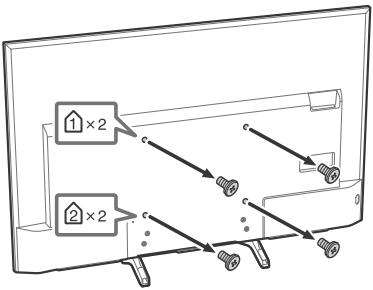

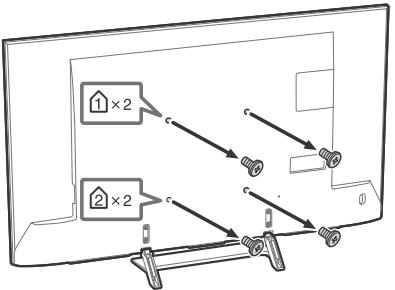

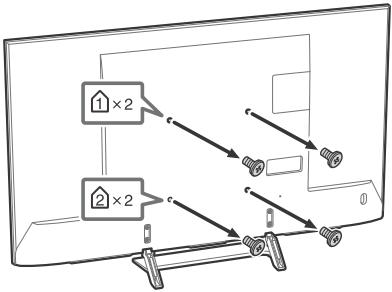

Odkręć śruby z tylnego panelu telewizora. KD-75/65/55XE90xx, FW-75/65/55XE90xx

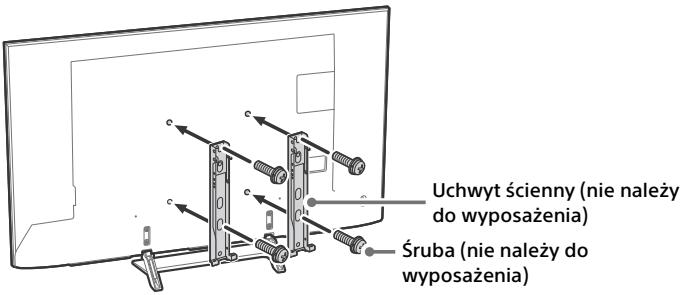

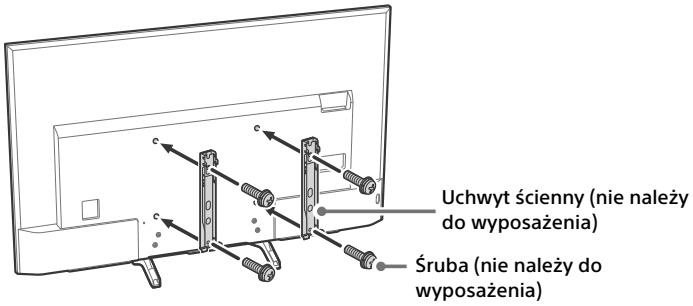

Przymocuj uchwyt ścienny (nie należy do wyposażenia) za pomocą śrub (nie należą do wyposażenia).

Uchwyt ścienny (nie należy do wyposażenia)

Śruba (nie należy do wyposażenia)

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\030ADD_PL.fm masterpage: Left KD-75XE85xx, FW-75XE85xx Uchwyt ścienny (nie należy do wyposażenia) Śruba (nie należy do wyposażenia) Uwaga

• W przypadku stosowania wkrętarki ustaw moment wkręcania na ok. 1,5 N∙m {15 kgf∙cm}.

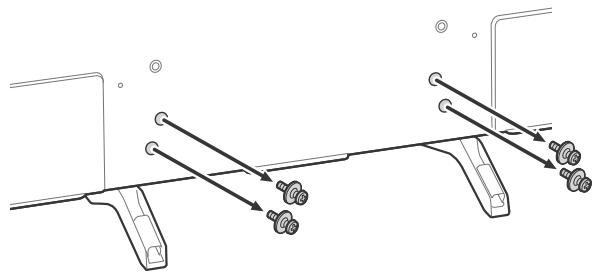

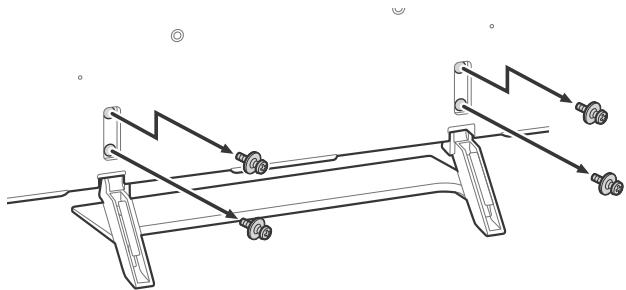

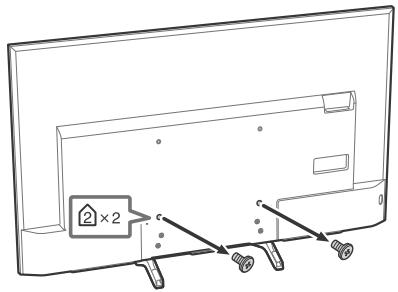

Odłącz podstawę od telewizora. KD-75/65/55XE90xx, FW-75/65/55XE90xx KD-75XE85xx, FW-75XE85xx 16PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\040TRO_PL.fm Rozwiązywanie problemów W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji telewizora lub utrata sygnału sieciowego, wykonaj następujące czynności.

Uruchom telewizor ponownie, naciskając przycisk zasilania na pilocie, aż zostanie wyświetlony komunikat. Telewizor zostanie uruchomiony. Jeśli telewizor nie zostanie uruchomiony ponownie, spróbuj odłączyć telewizor od przewodu sieciowego na dwie minuty, a następnie ponownie go podłączyć.

Zapoznaj się z menu Pomoc, naciskając przycisk HELP na pilocie.

Podłącz telewizor do Internetu i wykonaj aktualizację oprogramowania.

Odwiedź stronę wsparcia firmy Sony (informacje zapewnione na pokrywie tylnej). W przypadku wyświetlenia komunikatu [Dostępna jest nowa aktualizacja oprogramowania TV...]. Firma Sony zdecydowanie zaleca aktualizację oprogramowania telewizora, wybierając opcję [Aktualizuj teraz]. Te aktualizacje oprogramowania ulepszają wydajność telewizora lub umożliwiają dodanie nowych funkcji. Zostanie wyświetlony poniższy ekran z komunikatem [Updating…] (Aktualizowanie…) i dioda LED podświetlenia będzie migać na biało podczas aktualizacji oprogramowania. masterpage: Right Gdy telewizor zostanie podłączony, przez pewien czas może się nie włączyć pomimo naciskania przycisku zasilania na pilocie lub telewizorze. Uruchomienie systemu wymaga trochę czasu. Należy odczekać jedną minutę, następnie spróbować włączyć telewizor ponownie.

Problemy i rozwiązania

Jeśli dioda LED podświetlenia miga na czerwono. Policz ile razy dioda zamiga (czas odstępu wynosi trzy sekundy). Uruchom telewizor ponownie, odłączając przewód zasilania telewizora na dwie minuty, a następnie ponownie włączyć telewizor. Jeśli problem nie zniknie, odłącz przewód sieciowy i skontaktuj się z lokalnym sprzedawcą lub punktem serwisowym firmy Sony, aby zgłosić, ile razy migała dioda LED podświetlenia. Brak możliwości odbioru usługi naziemnej/ kablowej.

Sprawdź podłączenie anteny/kabla i ustawienia wzmacniacza. Wybierz usługę naziemną/kablową, naciskając przycisk DIGITAL/ANALOG na pilocie. Jeśli nie została wyświetlona usługa nadawania, naciśnij TV, a następnie naciśnij DIGITAL/ANALOG. Sygnał naziemny może być przytłumiony, jeśli w pobliżu odbierany jest inny silny sygnał. Ustaw opcję [LNA(Kan. ---)] na [Wył.] w sekcji ustawień strojenia cyfrowego. W przypadku przeniesienia do nowego domu lub próby odbioru nowych usług wyszukaj usługę wybierając opcję [Programowanie cyfrowe].

Brak możliwości odbioru usługi satelitarnej. Updating... Odłączenie od zasilania przed ukończeniem aktualizacji może spowodować uszkodzenie oprogramowania. Aktualizacja może potrwać do 15 minut. Sprawdź podłączenie kabla anteny satelitarnej. W przypadku wyświetlenia komunikatu [Brak sygnału. Wykryto przeciążenie LNB...] odłącz przewód sieciowy. Następnie sprawdź, czy kabel anteny satelitarnej nie jest uszkodzony, oraz czy nie nastąpiło zwarcie przewodu sygnału satelitarnego w złączu satelitarnym.

Pilot nie działa. Wymień baterie.

Zapomniano hasła do blokady rodzicielskiej transmisji.

Wprowadź numer 9999 jako kod PIN i wybierz opcję [Zmień kod PIN].

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\040TRO_PL.fm masterpage: Left Otoczenie telewizora może się nagrzać. Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzać. Należy uważać na dotykanie tych miejsc ręką, gdyż mogą być gorące. Dane techniczne System System panelu Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED System TV W zależności od kraju / wybranego regionu / modelu telewizora Analogowy: B/G, D/K, I Cyfrowy: DVB-T/DVB-C DVB-T2* Satelita*: DVB-S/DVB-S2 System kolorów PAL, SECAM, NTSC3.58 (tylko video), NTSC4.43 (tylko video) Zakres kanałów W zależności od kraju / wybranego regionu / modelu telewizora Analogowy: UHF/VHF/kablowe Cyfrowy: UHF/VHF/kablowe Satelita*: częstotliwość 950-2 150 MHz Wyjście dźwięku 10 W + 10 W Technologia bezprzewodowa Protokół IEEE802.11ac/a/b/g/n (Protokół IEEE802.11ac może nie być dostępny w niektórych krajach/regionach). Bluetooth wer. 4.1 Pasma częstotliwości: WLAN 2,4 GHz/5 GHz, Bluetooth 2,4 GHz Moc nadajnika częstotliwości radiowej: maks. 100 mW Wersja oprogramowania telewizora: PKG_.___.____EUA Naciśnij przycisk HELP na pilocie, aby sprawdzić wersję oprogramowania.

• Nie wszystkie modele telewizorów są wyposażone w technologię DVB-T2 lub DVB-S/S2, lub też terminal anteny satelitarnej. Gniazda wejściowe/Wyjściowe Antena/kabel 75-omowa antena zewnętrzna VHF/UHF Antena satelitarna Żeńskie złącze typu F, 75 omowa. DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz, Dystr. za pomocą poj. kabla EN50494. t/o AV IN 1 Wejście wideo/audio (mini jack) 18PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\040TRO_PL.fm /o COMPONENT IN YPBPR (wideo komponentowe): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Wejście audio (gniazda foniczne) t AV IN 2 Wejście wideo (wspólny bolec foniczny z wejściem Y) HDMI IN 1, 2, 3, 4 (obsługuje rozdzielczość 4K, Zgodność z HDCP 2.2) Wideo: 4096 × 2160p (50, 60 Hz)*1*2, 4096 × 2160p (24 Hz)*1, 3840 × 2160p (50, 60 Hz)*2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formaty komputerowe *1 Rozdzielczość 3840 × 2160p jest wyświetlana w przypadku wejścia sygnału 4096 × 2160p. *2 Tylko HDMI IN 2 / 3. Dźwięk: 5,1 kanałów, liniowe PCM: 32, 44,1, 48, 88,2, 96, 176,4 i 192 kHz, 16, 20 i 24 bity, Dolby Digital, Dolby Digital Plus i DTS ARC (Audio Return Channel) (tylko HDMI IN 3) (dwukanałowe liniowe PCM: 48 kHz, 16 bity, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz, 16 bity, Dolby Digital, DTS) / (mini jack stereo) AUDIO OUT Słuchawki, wyjście audio, subwoofer

3 (HDD REC)*1 Port urządzeń USB (

obsługi funkcji nagrywania) Porty USB 1 i 2 obsługują standard High Speed USB (USB2.0). Port USB 3 obsługuje standard Super Speed USB (USB3.0). Gniazdo CAM (Modułu Warunkowego Dostępu) LAN Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji przez gniazdo 10BASE-T/100BASE-TX tego odbiornika TV.) DC IN 24 V (Tylko KD-65XE90xx) DC IN 19.5 V (Tylko KD-55/49XE90xx) masterpage: Right Inne Wyposażenie dodatkowe Uchwyt ścienny: SU-WL450 (Z wyjątkiem KD-75XE90xx, KD-75XE85xx) Temperatura robocza 0 ºC – 40 ºC Wilgotność robocza

10 % – 80 % wilgotności względnej (bez kondensacji)

Moc, karta produktu i inne Wymagania dotyczące zasilania z wyjątkiem modeli wyposażonych w zasilacz sieciowy 220 V – 240 V (prąd zmienny), 50 Hz wyłącznie modele wyposażone w zasilacz sieciowy 24 V DC z zasilaczem sieciowym (KD-65XE90xx / FW-65XE90xx) 19,5 V DC z zasilaczem sieciowym (KD-55/49XE90xx / FW-55/49XE90xx) Parametry: Wejście 220 V - 240 V (prąd zmienny), 50 Hz

Wejście zasilacza sieciowego

KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\040TRO_PL.fm w trybie [Żywy] KD-75XE9005: 331 W KD-75XE8596: 246 W FW-75XE9001: 331 W FW-75XE8501: 246 W KD-65XE9005: 230 W KD-65XE8599: 195 W KD-65XE8596: 195 W KD-65XE8588: 195 W KD-65XE8577: 195 W KD-65XE8505: 195 W FW-65XE9001: 230 W FW-65XE8501: 195 W KD-55XE9005: 189 W KD-55XE8599: 180 W KD-55XE8596: 180 W KD-55XE8588: 180 W KD-55XE8577: 180 W KD-55XE8505: 180 W FW-55XE9001: 189 W KD-49XE9005: 173 W FW-49XE9001: 173 W Przeciętne roczne zużycie energii*2 KD-75XE90xx / FW-75XE90xx: 252 kWh KD-75XE85xx / FW-75XE85xx: 180 kWh KD-65XE90xx / FW-65XE90xx: 179 kWh KD-65XE85xx / FW-65XE85xx: 158 kWh KD-55XE90xx / FW-55XE90xx: 151 kWh KD-55XE85xx: 139 kWh KD-49XE90xx / FW-49XE90xx: 141 kWh Pobór mocy w stanie czuwania*3*4 0,50 W (27 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach) Rozdzielczość ekranu 3 840 punktów (w poziomie) × 2 160 linii (w pionie) Wartości znamionowe wyjścia USB 1/2: maks. 5 V, , 500 mA USB 3: maks. 5 V, , 900 mA Wymiary (Ok.) (szer. × wys. × gł.) z podstawą KD-75XE90xx: 167,4 × 102,1 × 29,6 cm KD-75XE85xx: 167,7 × 103,2 × 28,4 cm KD-65XE90xx: 144,7 × 89,5 × 25,9 cm KD-65XE85xx: 145,4 × 90,5 × 26,6 cm KD-55XE90xx: 122,8 × 77,2 × 25,9 cm KD-55XE85xx: 123,2 × 77,2 × 25,2 cm KD-49XE90xx: 109,3 × 68,5 × 23,6 cm masterpage: Left bez podstawy KD-75XE90xx: 167,4 × 95,9 × 6,6 cm KD-75XE85xx: 167,7 × 96,8 × 5,3 cm KD-65XE90xx: 144,7 × 83,0 × 6,0 cm KD-65XE85xx: 145,4 × 84,0 × 4,4 cm KD-55XE90xx: 122,8 × 70,7 × 6,0 cm KD-55XE85xx: 123,2 × 71,7 × 5,7 cm KD-49XE90xx: 109,3 × 63,1 × 6,2 cm Waga (Ok.) z podstawą KD-75XE90xx: 35 kg KD-75XE85xx: 35,2 kg KD-65XE90xx: 23,2 kg KD-65XE85xx: 22,1 kg KD-55XE90xx: 18,1 kg KD-55XE85xx: 19,5 kg KD-49XE90xx: 13,8 kg bez podstawy KD-75XE90xx: 33,2 kg KD-75XE85xx: 34,1 kg KD-65XE90xx: 22 kg KD-65XE85xx: 21 kg KD-55XE90xx: 16,9 kg KD-55XE85xx: 18,6 kg KD-49XE90xx: 12,6 kg *1 Wyłącznie w przypadku niektórych regionów/ krajów/modeli telewizora. *2 Zużycie energii rocznie, w oparciu o wyliczenie zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. *3 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych. *4 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią. Uwaga

• Nie zdejmuj pokrywy z gniazda CAM (Modułu Warunkowego Dostępu).
• Dostępność akcesoriów opcjonalnych zależy od kraju, regionu, modelu telewizora i stanu magazynowego.
• Projekt i dane techniczne mogą zostać zmienione bez powiadomienia. Informacje dotyczące funkcji Telewizji Cyfrowej
• Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi interaktywne i funkcje sieciowe mogą nie być dostępne we wszystkich krajach lub obszarach. Niektóre funkcje mogą nie być włączone lub mogą nie działać poprawnie w przypadku niektórych dostawców i środowisk sieciowych. Niektórzy dostawcy usług telewizyjnych mogą pobierać opłaty za swoje usługi. 20PL KD-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 55XE85xx / 49XE90xx / FW-75XE90xx / 75XE85xx / 65XE90xx / 65XE85xx / 55XE90xx / 49XE90xx 4-690-928-12(1) D:\_SONY TV\SY160247_KHKS EU RG\4690928121\12_4690928121_PL\040TRO_PL.fm

• Ten telewizor obsługuje nadawanie cyfrowe z użyciem kodeków MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie można zagwarantować zgodności ze wszystkimi sygnałami operatorów/usług, które mogą się zmienić z biegiem czasu. Informacje dot. znaków towarowych
• HDMI, logo HDMI i nazwa HDMI HighDefinition Multimedia Interface to znaki towarowe lub zarejestrowane znaki towarowe HDMI Licensing LLC na terenie Stanów Zjednoczonych i innych krajów.
• Wyprodukowano na licencji firmy Dolby Laboratories. Dolby, Dolby Audio i symbol podwójnej litery D są znakami towarowymi firmy Dolby Laboratories.
• „BRAVIA” i są znakami towarowymi Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo i logotyp Gracenote oraz logo „Powered by Gracenote” są znakami towarowymi lub zarejestrowanymi znakami towarowymi Gracenote w USA oraz innych krajach.
• Opera® Devices SDK. Copyright 1995-2016 Opera TV AS. All rights reserved.
• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup oraz logo Wi-Fi CERTIFIED są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Wi-Fi Alliance.
• W kwestii informacji na temat patentów DTS należy skorzystać z witryny http://patents.dts.com. Produkowane na licencji DTS, Inc. DTS, symbol oraz DTS i symbol łącznie są zarejestrowanymi znakami towarowymi, a DTS Digital Surround jest znakiem towarowym DTS, Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.
• Słowo i logo Bluetooth® są zarejestrowanymi znakami towarowymi Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez Sony Corporation odbywa się na mocy licencji. Pozostałe znaki i nazwy towarowe należą do odpowiednich właścicieli. masterpage: Right

• DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania antenami z napędem.
• TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.
• Logo USB-IF SuperSpeed USB Trident stanowi zastrzeżony znak towarowy USB Implementers Forum, Inc.

SYNC MENU Zobrazenie ponuky funkcie BRAVIA Sync.
