用户手册 RS PRO P1 Flat S STEINEL

• 版权所有。未经我方批准禁止翻印或摘录
• 保留技术更改的权利。

符号说明

危险警示！

指示文件中的文本位置。

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。
  安装感应灯时涉及电源电压的相关工作。因此必须根据国内通用的安装规定和连接条件执行专业安装工作。(例如:DE-VDE 0100,AT-ÖVE/ÖNORM E8001-1,CH-SEV 1000)

• 只能使用原装备件。
  维修工作只允许由专业人员实施

• 该灯的光源不能更换；如须更换光源（如在其使用寿命结束时），更换整个灯。

3. RS PRO LED P1 S / FLAT RS PRO LED P2 S / FLAT RS PRO LED P3 S / FLAT

按规定使用

• 带运动检测器的传感器壁灯/吸顶灯。因探测灵敏，在室外区域仅可限制使用
• 组合的应急灯带有单独的电池和传感器功能，在断电时自动持续接通一盏符合EN60598-2-22的LED应急灯，可持续3小时。(P2/P3)

提示：

在安装期间，请您确保与无线局域网路由器或接入点保持至少 3m 的距离。

集成式高频感应器可发射高频电磁波(5.8GHz)并接收其反射波。即使灯感应范围内发生极小幅度的移动，感应器也能感知到反射波变化。微处理器随即发出“打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。

提示：

高频感应器高频功率约为 1mW 一仅相当于手机或微波炉发射功率的千分之一。

天花板安装时的感应范围：

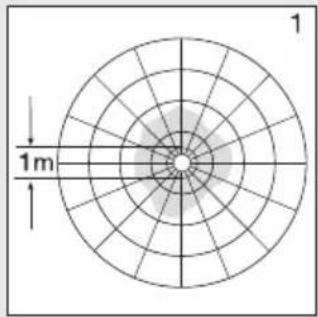

1)最小有效距离 (01m)

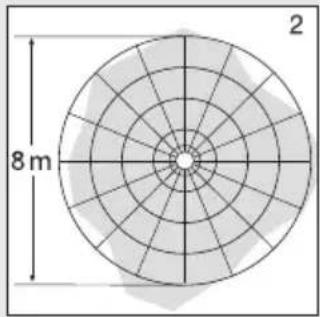

2)最大有效距离 (08m)

墙面安装时的感应范围：

3)最小有效距离 (01m)

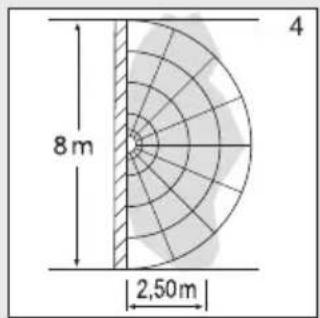

4)最大有效距离 (08m)

供货范围P1/P1FLAT/P2/P2FLAT（图1.1/1.2)

• 感应灯
  -3个垫圈
  -2个插孔挡板

应急灯P3的供货范围（图1.3）

P1 FLAT/P2 FLAT的产品尺寸（图1.5）

设备概览

-RS PRO LED P1/P1 FLAT（图1.6）
- RS PRO LED P2 / RS PRO LED P2 FLAT /
RS PRO LED P3 (图1.7)
-RSPROLEDP2应急灯（EM）/
RS PRO LED P2 应急灯 (EM) /
RS PRO LED P3 应急灯 (EM) (图 1.8)
- RS PRO LED 应急灯模块 (EM) (图 1.9)

A电解液
B光敏元件
C 高频感应器
D 连接端子
E 密封塞
F插孔挡板
G基本照明设置
H时间设置
1有效距离设置
J亮度设置

K应急灯模块（可选）

LLED状态指示灯

M"测试"按钮

N 光强分布（图1.10）

4. 电气连接

电路图（图1.1）

电源供电线由一根三芯电缆构成：

= 切换的火线（通常为黑色，棕色或者灰色）

如有疑问，务必请您用电压检查表核查电缆；接着重新断电。火线(L)，以及零线(N)连接在接线端子上。

重要事项：

一旦混淆接线，以后则将在仪器中或在保险箱中导致短路。此种情况下须辨别每一根电缆并重新连接。电源供电线上自然可以安装一个电源开关，以便送电和断电(使用时无应急灯模块)。

连接调光器会导致感应灯损坏。

提示：

不要直接接触LED灯。

提示：

此灯具的光源不可替换。如须更换光源（如在其使用寿命结束时），更换整个灯。

5. 安装

检查所有构件是否受损
- 损坏时禁止使用产品。
- 安装传感器灯时必须注意将其无振动地固定
- 在考虑有效距离和探测到运动的情况下选择合适的装配地点。
若是明线安装款，则不适合安装在天花板上。图2.1)

安装步骤

• 切断供电（图1.1）。
• 从机壳上取下盖罩 (图2.2)。
• 标记钻孔(图2.3)。
• 钻孔和放入膨胀螺栓（图2.4）。
• 打开馈电线的密封塞（图2.5）
• 暗装引线安装（图2.6）。
• 明装引线安装（图2.7）。
• 连接接线电缆（图2.8-2.9）。
• 取下应急灯模块 (图 2.10)。
• 更换电池 (图 2.11)。
• 接通电源 (图 2.12)。
  进行设置 “6.功能”
• 更换盖罩（图2.12）。

6.功能

出厂设置

• 亮度设置 2,000 Lux
  有效距离设置 8m
  时间设置5秒

• 基本照明灯功能 关

该壳体安装完毕并连接电源线后，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在10秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。

设置调节器（图3.2）

亮度设置（响应阈值）（J）

灯具所需的响应阈值可在2至2,000 Lux之间进行无级调节。

• 设置调节器调到 + = 日光模式（与亮度无关）

• 设置调节器调到 - = 夜间模式（大约2Lux）

调节检测范围以及在日光模式下进行功能测试时，设置调节器必须位于 +。

有效距离设置(灵敏度)(I)

有效距离这一概念是指安装在2.5米高度上时产生的大约呈圆形的探测范围直径。

调节器 + = 最大有效距离为 8m
调节器 - = 最小有效距离为 1m

时间设定 (延时) (H)

灯具所需的照明时长可在约5秒到15分钟之间进行无级调节。通过该时间结束前所探测到的每次运动，重新启动时钟。

-调节器 + = 约15分钟

-调节器一 = 约5秒

提示：每次关闭灯后，新的移动感应会中断约1秒钟。该时间结束后，感应灯仅在感应到移动时亮起。

设置感应范围和进行功能测试时，建议设置最短时间。

基本照明灯功能（G）

当达到设定的亮度值时，基本照明灯功能以约 10% 的光效率进行照明。通过在感应范围内的移动，灯在设置的时间内以 100% 的亮度开启。经过设定的时间段后，灯完全关闭。如果仍然达到设定的亮度值，基本照明灯再次开启。

• 调节器设置为 = 基本照明灯开
• 调节器设置为 Off = 基本照明灯关
• 调节器设置为 10min = 基本照明灯亮10分钟
• 调节器设置为 30min = 基本照明灯亮30分钟

当低于亮度阈值时，基本照明灯

开。激活日光模式时，基本照明灯始终开。基本照明灯每小时关闭一次，以便测量环境亮度。短暂关闭后基本照明灯重新开启。

长亮功能

如果在电源供电线中安装了选配的电源开关，则除简单的开关功能外，还能实现下列功能：

长亮灯模式（图6.3）

1）打开长亮灯：

开关执行2次关和开。将灯设置为4小时的长亮灯

然后灯将重新自动切换至传感器模式

2）关闭长亮灯：

开关执行1次关和开。灯关闭或切换至感应器模式

重要：

必须在0.2至1秒的范围内执行开启过程

通过插入附带的插孔挡板，可在四个方向上缩短有效距离。(图3.4)

应急灯模块操作

在使用前务必进行应急灯测试

• 按下“test（测试）”按钮，应急灯LED亮起。
• 松开“测试”键，应急灯LED关。
• 可选的附加测试：切断灯的供电。
• 必须接通应急灯模块。
• 应急灯模块在灯具正常使用时可以更换
• LED状态指示灯在使用应急灯模块后以及执行了应急灯测试时必须始终亮起。可选的附加测试以及断电不能替代使用“测试”键所进行的测试。

应急灯模块故障

绿色LED充电指示灯不亮：

-应急灯模块未正确嵌入
检查电源连接
检查蓄电池的插入方向以及蓄电池的充电状态

绿色LED充电指示灯亮，按“测试”键时应急灯LED未接通；

• 蓄电池放电过多

• 蓄电池组损坏或插入错误
  检查电源连接

• 检查蓄电池的插入方向和充电状态，必要时更换充电电池

绿色LED充电指示灯关，与应急灯LED同时按键时接通

检查蓄电池的插入方向以及蓄电池的充电状态
应急灯LED在操作按钮时一并重新熄灭

• 蓄电池电量用完或损坏

• 检查应急灯模块的电源线，绿色LED充电指示灯必须亮起

7.配件（可选）

-应急灯备用充电电池（3节）EAN4007841006457

8. 维护和保养

产品免维护。

照明灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。

必须按照各个国家的具体规定对应急灯进行定期维护。

重要信息：操作设备无法更换

9. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用

不得将电子设备投入生活垃圾！

仅限欧盟地区：

根据适用的关于废旧电子设备和电子元件欧洲指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

不得将旧设备、蓄电池/电池掷入家庭垃圾、火或水中。应收集、回收蓄电池/电池，或将其以环保方式进行回收处理

仅适用于欧盟国家：

必须按照指令RL2006/66/EG收集损坏和电量耗尽的充电电池/电池。无法再使用的充电电池/电池组可交至商家收集点或有害物质收集处

10. 制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷. 我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷

质保索赔：

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25A Huadu Mansion, No.828-838 Zhangyang Road, 200122 Shanghai, PR China。

为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页

www.steinel.cn

如果您对质保或产品有任何疑问，敬请垂询：服务热线+862158204486。

5年厂商质保

11.一致性声明

STEINELGmbH特此声明，RSPROLEDP1S/RS PROLEDP1SFLAT/RSPROLEDP2S/RSPROLEDP2SFLAT/RSPROLEDP3S的无线电设备类型符合指令2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de
