用户手册 HG 2320 ESD STEINEL

使用前请仔细阅读本操作说明书。只有正确操作才能确
保产品长期可靠、无故障地运行。
我们希望您尽情体验施特朗热风机。
请仔细阅读并妥善保管。
版权所有。未经我方批准禁止翻印或部分翻印。
- 保留技术更改的权利！

使用电动工具时须注意采取下述防电击、受伤和火灾危险的基本安全性措施。如机器未谨慎使用，则可能导致火灾或造成人身伤害。

因此，调试前务必检查设备是否损坏（如电源线、壳体等处），如有损坏，则禁止使用。

不得在无人值守的情况下运行设备。请注意并确保孩童不得玩耍本设备

初次使用会产生烟尘。烟尘的产生是由于第一次使用时供暖绝缘装置变热导致粘合剂析出。

为了顺利排出烟尘，应当将设备防止在支承面上。并且在第一次使用时保持工作区域通风。烟尘无害！

电动工具不得暴露于雨中。请勿使用潮湿的电动工具，或在有潮气或潮湿的环境中使用。附近存有易燃物时，请小心使用。请勿长时间接通设备或使其始终保持同一位置。请勿在易爆环境中使用。热量可能会传导至隐蔽的易燃物。

请勿触及接地部件（如管材、取暖器、炉灶、冰箱等）。须在人员值守时运行设备。

使用后放入包装前，请将设备置于底托进行冷却。

未使用的工具必须存放在干燥、密闭的室内，且须确保孩童无法触及。对于8岁以上的孩童以及生理、心理或智力缺陷的人员、缺乏相关经验和知识的人员，仅可在监督下或

者经过设备相关安全使用培训且了解设备可能造成的危险后使用本设备。

禁止孩童玩耍本设备。

禁止在无监督的情况下由孩童进行清洁和维护。

在本说明书所列工作范围内使用该设备，将获得更加出众和安全的性能。

不得通过电缆提拉工具，且不得通过拖拽电缆将插头从插座中拔出。避免电缆受热、受到油污及接触尖锐物边缘。

处理塑料、油漆或类似材料时可能会产生有毒气体。谨防火灾和引燃危险。

为保障人身安全，请使用本操作说明书中或工具制造商所推荐或规定的配件和辅助设备。

使用本操作说明书中或目录中未推荐的使用工具及配件，可能会给您带来人身安全隐患。

该电动工具符合相关安全性条款。维修作业仅可由专业电工进行，否则可能导致意外发生。设备电源线损坏时，须由制造商或其客服人员及具有相关资质的人员进行更换，以防止发生危险。

（仅限HG2320E）

余热指示灯仅用作光学警告提示，以免皮肤直接接触热送风管时造成受伤。电源线拔下后，余热指示灯仍工作！

运行90秒后，指示灯将开始工作，并且持续闪烁，直至室温下送风管的温度降到 60^ 以下。如果设备运行时间少于90秒，则余热指示灯无法激活。任何情况下均由用户承担责任，因为使用热风机时应格外小心谨慎。

1. 当出风口的出风受到严重阻碍时（热积聚），热保护切断装置将断开加热器。但风机继续运转。显示屏上通过三角警示卡号提醒加热泵已关闭。

如是出风口恢复通畅，则加热器在短时间后重新自动开启。显示屏上的三角警示符号消失。热保护切断装置也可以在设备关闭后哨应，这样在重新启动后达到出风口温度所需时间会比平常要长。”

1. 超负荷工作时，温度安全装置将完全关闭设备。

*仅适用于HG2320E

HG2120E/HG2320E

加工方式。每次使用前务必进行空气量和温度测试！无论目标是点还是平面，热风均可借助配件中的可插喷喷磨组（参见封面上的配件侧）进行精准控制。

使用时，请注意其放置状态应稳固防滑，并应确保底座干净。

HG 2120 E

三档转速/空气量调节（第1档是 80^ 的冷却档）之外，第2档和第3档的温度还可以在 80^ - 630^ 的范围

9可供参考。 一 1 表示 80^ ， 一 9 表示最高温度 630^ C。三个档位的空气量分别为150/150-300/300-500

接通过程会导致暂时电压下降。电源情况不稳时可能损害其他设备。电源阻抗小于0.43Ohm时不会发生故障。

HG 2320 E

第1档是冷却档：其温度始终为 80^ ，冷却档可用于干燥油漆、冷却工件或在使用配件更换墙棱前对其进行冷却。通过带LCD显示屏的操作面板可在 80^-650^ 之间无级设置第2档的温度。测量项输出端

的

车键和+/-键功能。

温度设置起始值为 80^ C ，最高可达 650^ C 。

迅速按下操纵杆的“+/-”可以 10^ 的增量升高或降低设置值。长按操纵杆则可更为快速地达到温度值。如果已设置为所需温度，则风机需要持续运行数秒（取决于所选转速/空气量），以便达到设置值。显示屏将显示已设置的额定温度，持续3秒。随后，其将显示当前实际温度。达到额定温度前，“C/F”图标将持续闪烁。如需重新设置温度，则仅需重新移动操纵杆，即可轻松升高或降低数值。热风机关闭后会保留最后一次设置的数值。

首先，按下“空气量”按键以更改空气量；通风设备符号闪烁。随后，通过操纵杆进行设置：如果5秒内未执行更改空气量的操作，将自动退出空气量设置模式。空气量设置完成后，用户应重新操作空气量按钮，随后立即退出空气量设置模式：空气量设置范围为最低150V/min至最高500V/min。

除了正常运行模式外，HG2320E还具有四种最通用作业的程序，这些程序在出厂前已经设置完备。出厂时，针对最常见的工作设置了四种程序：按下用于程序运行的按键“P”（11），将显示数字1，表示程序1。通过继续按下程序按键切换至程序2-4。通过重新按下按键返回正常运行。参阅第3页。

1 250	约 350	成型塑料管
2 350	约 400	焊接塑料
3 450	约 600	去除油漆
4 550	约 400	软漆

可随时更改并保存四项程序的数值。为此，首先按下程序按键“P”(1)直至显示需要更改的程序。设置所需的温度和空气量。LCD中的保存图标将闪烁，以指示所选用户程序已更改。按下并按住程序选择按键以保存所选用户程序中的设置。保存图标将继续闪烁约2秒。如果保存图标固定亮起，则表示输入值已保存在程序中。按下程序按键直至显示屏中的程序图标消失，即可返回正常功能时。请按程序键回到普通功能，直至显示屏中的程序标志消失。参阅第3页。

18

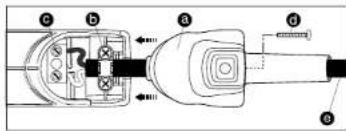

如果电源线损坏，无需打开外壳即可轻松将其更换：

1.重要！断开设备的电源。
2.松开螺钉井取下兰板
3.松开拉力解除装置
4.松开电源接线端G。
5.拔出电缆。
6.插入新的电缆并按照相反顺序（首先拧紧第1个电源接线端等）重新固定。

不锈钢送风管

带网格的进气口（可避免异物进入）
可取下的保护管（用于难以接近的部位）
软垫即
5 软帽

可受载的橡胶电缆
分档开关（2档/3档）
温度设置调节轮
操纵杆（设置温度和空气量）（仅限HG2320E）
空气量模式按键（仅限HG2320E）
程序按键和保存按键（仅集HG2320E）
通过LCD显示屏实现的温度监控
13 舒适的软把手
挂钩
余热指示灯（仅限HG2320E）
可更换电源线（仅限HG2320E）

HG 2320 E			HG 2120 E
电源连接	230 V, 50/60 Hz		220-230 V, 50/60 Hz
功率	2300 W		2200 W
空气量设置	可无级调节		-
档位		2		2	3
空气量(l/min.)	150	150-500	150	150-300	300-500
温度(℃)	80	80-650	80	80-630	80-630
温度设置	通过按键以10℃的增量无级调节		通过调节转9段无级调节
程序	1=250℃/约350 l/min2=350℃/约400 l/min3=450℃/约500 l/min4=550℃/约400 l/min		-
余热指示灯	是		否
保存键	用于更改已设置的程序		-
防护等级(无地线连接)	II		II
热保护切断装置	是		-
湿度安全装置	是		是
声压级	≤70dB(A)		≤70dB(A)
振动总值	<2.5m/s²/K=0.04m/s²		≤2.5m/s²/K=0.04m/s²
重量	960 g		850 g
空	低空气量		空	高空气量
	调节轮	近似温度	调节轮		近似温度
1		80°C	1		80°C
2		110°C	2		110°C
3		190°C	3		180°C
4		280°C	4		260°C
5		360°C	5		340°C
6		440°C	6		420°C
7		500°C	7		480°C
8		570°C	8		560°C
9		630°C	9		630°C

根据调节轮具体位置规定的参考值可能存在最高 +20^ 的偏差。

接下来，将向您展示施特朗热风机的部分应用领域这些示例并不完全：更多- 应用有待您进一步发现。

板上分离。

除干净：

• 陆后软管的直径将维小约 50% ，从而确保密封连接。
• 使用反射喷嘴能够实现快速、均匀地收缩。密封和防锈电弧新装置、隔离焊点、集束电缆束、包罩接线柱。

位并输送焊条。焊接时使用焊剂防止氧化物形成或使用含有助焊剂的焊条。

因此可以塑形。

材质：使用适当的焊条。

层藻腋下方送入，然后用压将两张薄膜压紧。

	管道、匹配件、板材、建筑型材、技术成型件 焊接温度为300℃	在火焰中燃烧，气味刺激；味觉声
(HDPE) 聚乙烯	托盘、框、编、绝缘材料、管道 焊接温度为300℃	淡黄色火焰； 滴落后丝绕燃烧，闻起来像熄灭的蜡烛；味觉声
PP 聚丙烯	HT排水管、盖椅套、包装、汽车部件 焊接温度为250℃	带有蓝色焰心的浅色火焰。 滴落后继续燃烧，气味刺鼻；味觉声
ABS	汽车部件、设备外壳、箱子 焊接温度为350℃	黑色浓烟； 气味甜； 味觉声

经销商可为您提供丰富的配件。
1 扩散喷嘴 50 mm	产品编号 070113
2 扩散喷嘴 75 mm	产品编号 070212
辐射喷嘴 50 mm	产品编号 070311
辐射喷嘴 75 mm	产品编号 070410
滤油剂刀套件产品编号 010317
6反射膜 厂品编号 070519
7压接接头
∅0.5-1.5产品编号 006655
∅1.5-2.5产品编号 006648
∅0.1-0.5-∅4.0-6.0产品编号 006662
8热缩管
4.8-9.5mm产品编号 071417
1.6-4.8mm产品编号 071318
4.0-12.0mm产品编号 072766
热缩管套件,3件套	产品编号 075811
9焊接反射喷嘴产品编号 074616
10变径喷嘴 14mm	产品编号 070717
11变径喷嘴 9mm	产品编号 070618
12微尘过滤器	产品编号 078218
HL-Scan	产品编号 014919
宽口扁熔嘴	产品编号 074715
压辊	产品编号 012311
16塑料焊条
硬PVC:	产品编号 073114
HDPE:	产品编号 071219
PP:	产品编号 073411
ABS:	产品编号 074210
17海靴	产品编号 070915

C

（参见第160页的）

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：
根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备断开、收集在一起并根据环保要求寻求再次利用。
