XLED Home 2 SC - 灯 STEINEL - 免费用户手册

技术特性	户外LED灯，功率20瓦，光通量2000流明，色温4000K（中性白光）。
使用	非常适合花园、露台、入口和立面的照明。内置可调节范围的运动传感器。
维护与修理	维护简单，建议定期清洁透镜以保持光效。
安全	防护等级IP44，防水溅。建议由专业人员安装以避免电气风险。
一般信息	LED寿命长达30,000小时，制造商保修2年，兼容智能家居系统。

常见问题 - XLED Home 2 SC STEINEL

如何安装STEINEL XLED Home 2 SC灯？

安装灯具时，首先切断电源。使用随附的螺丝固定墙壁支架，然后按照颜色代码将灯具的线缆连接到您的电气安装线路。最后，将灯具固定在墙壁支架上并恢复电源。

灯不亮，怎么办？

首先检查电源是否已恢复。还要确保开关处于“开”位置。如果灯仍然不工作，请检查电气连接并确保灯泡完好。

如何调整灯的运动检测？

STEINEL XLED Home 2 SC灯具有灵敏度、照明时间和检测范围的调节功能。使用灯上的调节按钮，根据您的需求调整这些参数。

灯具防水吗？

是的，STEINEL XLED Home 2 SC设计为防风雨，具有IP44防护等级，适合户外使用。

灯具应使用哪种类型的灯泡？

STEINEL XLED Home 2 SC配备集成LED，因此无需更换灯泡。如果灯具不工作，建议联系客户服务进行维修。

如何清洁灯具？

清洁灯具时，请使用轻微湿润的软布。避免使用可能损坏表面的强力化学品或研磨剂。

灯具可以室内使用吗？

虽然STEINEL XLED Home 2 SC主要设计用于户外，但也可以在室内使用。只需确保安装在合适的位置。

在哪里可以找到灯具的备件？

备件可通过您当地的STEINEL经销商或在STEINEL官方网站在线订购。

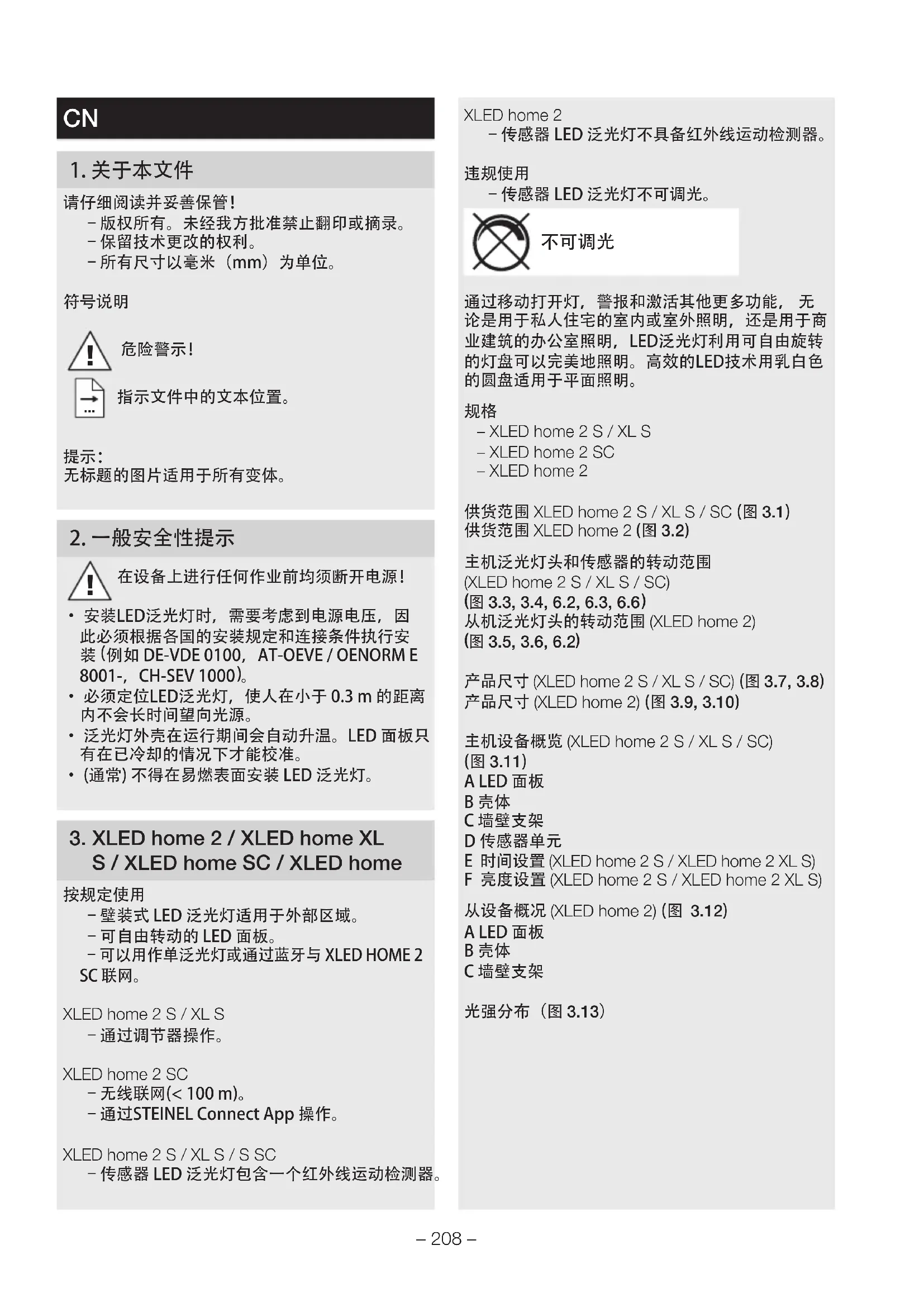

用户手册 XLED Home 2 SC STEINEL

1.关于本文件 请仔细阅读并妥善保管！ –版权所有。未经我方批准禁止翻印或摘录。 –保留技术更改的权利。 –所有尺寸以毫米（mm）为单位。

无标题的图片适用于所有变体。 2.一般安全性提示

• 安装LED泛光灯时，需要考虑到电源电压，因 此必须根据各国的安装规定和连接条件执行安

• 必须定位LED泛光灯，使人在小于0.3m的距离 内不会长时间望向光源。

• 泛光灯外壳在运行期间会自动升温。LED面板只 有在已冷却的情况下才能校准。

• (通常)不得在易燃表面安装LED泛光灯。

–壁装式LED泛光灯适用于外部区域。 –可自由转动的LED面板。 –可以用作单泛光灯或通过蓝牙与XLEDHOME2 SC联网。 XLEDhome2 S/XL S

XLEDhome2 SC –无线联网(<100m)。 –通过STEINELConnectApp操作。 XLED home 2 S/XL S/S SC –传感器LED泛光灯包含一个红外线运动检测器。 XLED home 2 –传感器LED泛光灯不具备红外线运动检测器。

通过移动打开灯，警报和激活其他更多功能，无 论是用于私人住宅的室内或室外照明，还是用于商 业建筑的办公室照明，LED泛光灯利用可自由旋转 的灯盘可以完美地照明。高效的LED技术用乳白色 的圆盘适用于平面照明。

电源线由2芯或3芯电缆组成： L =火线（通常为黑色，棕色或灰色） N =零线（通常是蓝色）

混淆接头将导致LED泛光灯或者保险丝盒内发生短 路。此种情况下须辨别每一根电缆并重新连接。 此LED泛光灯的光源不可更换；如果必须更换光

• 在考虑有效距离和探测到运动的情况下选择合适

• 校准LED泛光灯。(图5.4) 将LED泛光灯沿走动方向一侧安装且无障碍物

• 将插入式端子与墙上支架分离。（图5.7）

• 插入密封塞。（图5.10） –暗装引线（图5.11） –带限位支架的明装引线（图5.12）

时间设置(E)：8秒 亮度设置(F)：2,000Lux

时间设置（图6.1/E） LED泛光灯所需的照明时长可在8秒至最多长35 分钟之间的范围内无级设置。如果在该时间结束前 感应到任何移动，计时器均会重新启动。 –调节器+=约35分钟 –调节器-=约8秒 亮度设置（图6.1/F） LED泛光灯所需的响应阈值可在约2至2,000Lux 之间的范围内无级设置。

＝夜间运行（大约2Lux） 设置感应范围以及在日光下进行功能测试时调节器

在每次LED泛光灯的关断操作结束后，新的移动 感应会中断约1秒钟。仅当该段时间结束后，LED 泛光灯才能在移动时重新亮起。 CN– 210 –

附带的遮板用于覆盖任意大小的镜头部分或者自定 义缩短有效距离。排除错误打开或者针对性地监控

最后一次使用操作元件时设定的设置有效。 STEINELConnectApp(XLED home 2 SC) 智能手机和平板电脑必须从AppStore下载 STEINELConnectApp才能对LED泛光灯进行配 置。需要一个具备蓝牙功能的智能手机或平板电

亮度设置：2,000Lux，白天运行，Lux示教 时间设置：5秒钟 Android iOS

– 可通过SteinelConnect应用程序设置的功能： – 时间可设置为5s–60Min – 暮光可设置为2–2,000Lux – Lux示教模式

关闭延时可无极设置为约5秒至最长60分钟 每个检测到的移动动作都会再次开启灯光。 在调整检测区域和进行功能测试的时候，建议设置

响应亮度（暮光）可无极设置为约2–2,000Lux 在设置探测区域以及在日光下进行功能测试时，必 须将设置调节器调到日光模式。

底灯的亮度可在0%和100%之间无级调节。 可根据时间或亮度调整底灯。 当在探测范围内运动时方才可以将灯光控制到最 大灯功率（100％）并持续已设时间（对于时间设 置）。然后灯重新切换至底灯。

主灯的亮度可在0%和100%之间无级调节。

开灯的时候，亮度逐步亮起到100%（fadein淡 入模式）。关灯时，亮度会逐步降低至0%（fade out淡出模式）。淡入和淡出的时间可自由选择。

常亮模式的参数可以通过SteinelConnect应用程 序设定。在这个新推出的应用程序中，可以逐步设 定常亮持续时间，直至达到特定的时间（时间示

蓝牙Mesh标准。该传感器开关可以与所有符合蓝 牙Mesh标准的

该传感器开关可通过SteinelConnect应用程 序进行配置。当首次连接传感器开关到Steinel Connect应用程序时，相应的网络秘钥就会保存在 智能手机或平板电脑上。通过该密钥可避免未经授 权人员访问该传感器。必须共享该网络密钥才能通 过其他智能手机或平板电脑访问。

在每次LED的关断操作结束后，新的移动感应会 中断约1秒钟。仅当该段时间结束后，LED泛光灯 才能在移动时重新亮起。 XLED home 2 SC配有一个内部时钟用于基于时间 进行开关。每次通过蓝牙连接到STEINELConnect App时会与智能手机的时钟进行自动同步。 为确保正确地运行，在LED泛光灯断电后必须与 STEINElConnectApp建立连接。内置时钟与智能 手机的时钟进行同步更新。– 211 –

7.运行/保养 LED泛光灯因不具备规定的相关防破坏安全性，故不得用于专用防盗警报装置。天气条件可能影响LED泛光灯的功能。因感应器无法分辨突发性温度波动与热源，故强风暴，强降雪，强降雨以及冰雹天气可能导致功能错误激活。感应镜头弄脏时应使用润湿的抹布

进行清洁。重要信息：操作设备无法更换。 8.废弃物处理 电子设备，附件和包装应根据环保要求寻求再次 不得将电子设备投入生活垃圾！仅针对欧盟国家：根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。 9.一致性声明 STEINELGmbH特此声明，XLED home 2 SC的无线电设备类型符合指令2014/53/EU。有关欧盟一致性声明的完整文本请参阅以下网址：www.steinel.de 10.制造商担保 作为购买方相对销售商具有法定的免费修换权和保修权.如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷.我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。质保索赔:如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25AHuaduMansion,No.828-838ZhangyangRoad,200122Shang-hai,PRChina。为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页www.steinel.cn如果您对质保或产品有任何疑问，敬请垂询：服务热线+862158204486。

电源电流 80mA 113mA 80mA 80mA 功率系数 0.74 0.74 0.78 0.74 色温 3,000K（暖白光） 显色指数： R

L70B50在25°C时：>60,000小时 SDCM的颜色一

IP/防护等级 IP44/II 环境温度 -20°C–+40°C

能效等级 本产品具备一个能效等级为“E”的光源 查看技术文档请登录www.steinel.de CN– 214 – 12.运行故障

LED感应泛光灯无法打开 ■在白天模式下，亮度设置处于夜晚

■动物在感应范围内移动 ■向上转动感应器或进行针对性覆

■由于天气（风，雨，雪）或通风设 备排出的废气，敞开的窗户引起温

■改变范围，更改安装地点 ■将LED感应泛光灯安装在牢固的

LED泛光灯 ■选择了错误的地区 ■设置欧盟地区/美国地区 忘记密码 ■输入错误后：按下按钮"重置密码"; 在10分钟内断电并重启；

App未启动 ■位置未激活 ■在智能手机设置中激活位置 LED泛光灯的设置变成灰色 ■LED泛光灯未被登记为分组主机

■将LED泛光灯登记为主机 未找到蓝牙LED泛光灯 ■LED泛光灯不在检测范围内 ■智能手机上的蓝牙已禁用 ■检查智能手机中是否已激活蓝牙，

■智能手机与设备距离过近 ■智能手机与App不兼容 ■App版本非最新版本 ■与LED泛光灯之间的距离至少为 1.5m
