Tekniska egenskaper	Utomhus LED-lampa, effekt 20 W, ljusflöde 2000 lm, färgtemperatur 4000 K (neutralt vitt ljus).
Användning	Idealisk för belysning av trädgårdar, terrasser, entréer och fasader. Inbyggd rörelsedetektor med justerbart räckvidd.
Underhåll och reparation	Minimalt underhåll, regelbunden rengöring av linsen rekommenderas för att bibehålla ljuseffektiviteten.
Säkerhet	Skyddsklass IP44, vattenstänkresistent. Installation rekommenderas att utföras av en fackman för att undvika elektriska risker.
Allmän information	LED-livslängd upp till 30 000 timmar, 2 års tillverkar garanti, kompatibel med hemautomationssystem.

Vanliga frågor - XLED Home 2 SC STEINEL

Hur installerar jag STEINEL XLED Home 2 SC-lampan?

För att installera lampan, börja med att stänga av strömförsörjningen. Fäst väggfästet med de medföljande skruvarna, anslut sedan lampans kablar till din elinstallation enligt färgkod. Slutligen, fäst lampan på väggfästet och återställ strömmen.

Lampan tänds inte, vad ska jag göra?

Kontrollera först att strömförsörjningen är återställd. Se också till att strömbrytaren är i "på"-läge. Om lampan fortfarande inte fungerar, kontrollera de elektriska anslutningarna och säkerställ att lampan är i gott skick.

Hur justerar jag rörelsedetektionen på lampan?

STEINEL XLED Home 2 SC-lampan har inställningar för känslighet, belysningstid och detektionsräckvidd. Använd justeringsknappen på lampan för att anpassa dessa inställningar efter dina behov.

Är lampan vattentät?

Ja, STEINEL XLED Home 2 SC är designad för att vara väderbeständig med skyddsklass IP44, vilket gör den lämplig för utomhusbruk.

Vilken typ av lampa ska jag använda med lampan?

STEINEL XLED Home 2 SC är utrustad med integrerade LED-lampor, så du behöver inte byta ut lampan. Om lampan slutar fungera rekommenderas att kontakta kundtjänst för reparation.

Hur rengör jag lampan?

För att rengöra lampan, använd en mjuk, lätt fuktad trasa. Undvik att använda starka kemikalier eller slipmedel som kan skada ytan.

Kan lampan användas inomhus?

Även om STEINEL XLED Home 2 SC främst är avsedd för utomhusbruk, kan den också användas inomhus. Se bara till att den är installerad på en lämplig plats.

Var kan jag hitta reservdelar till lampan?

Reservdelar kan beställas från din lokala STEINEL-återförsäljare eller online på STEINELs officiella webbplats.

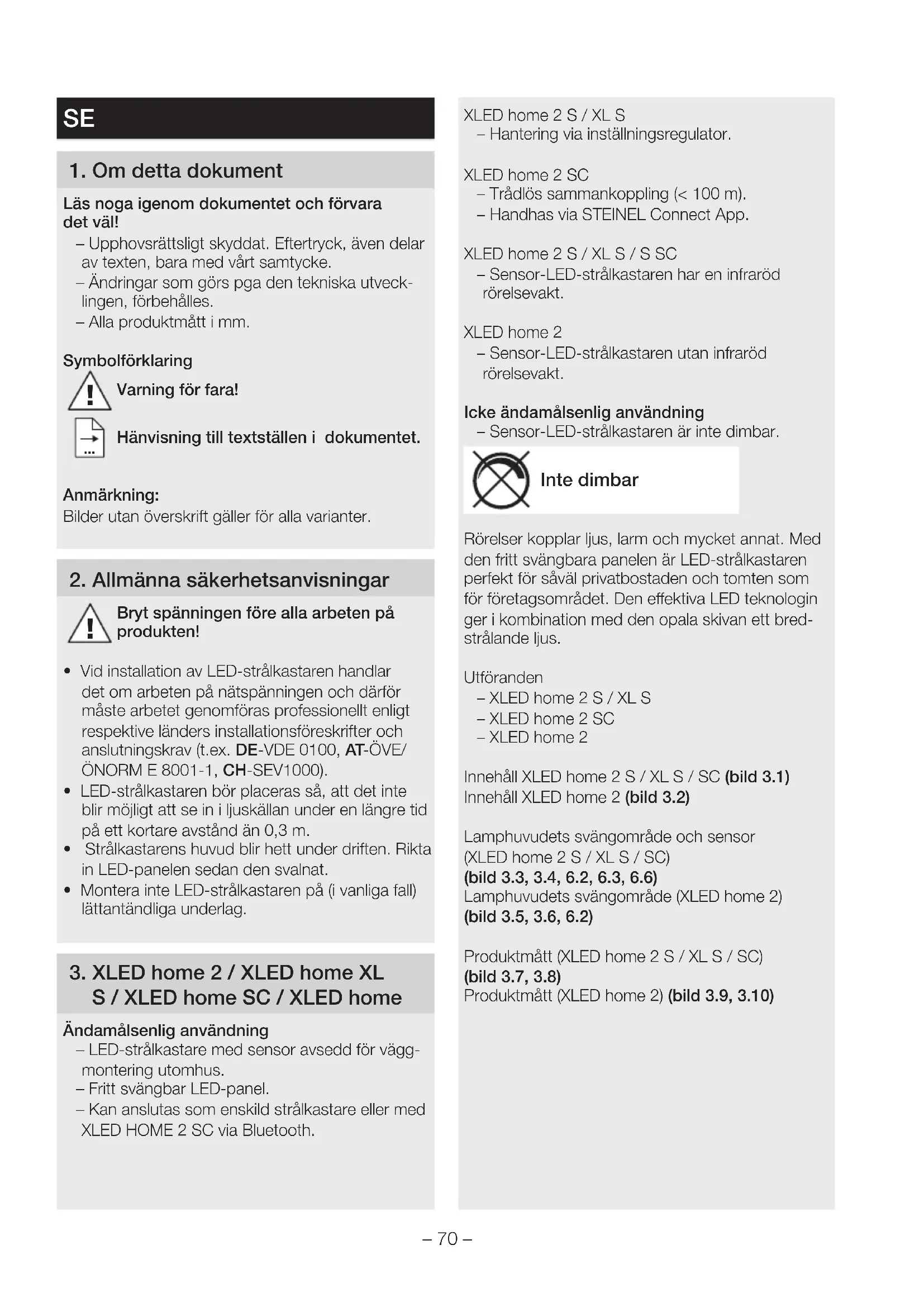

BRUKSANVISNING XLED Home 2 SC STEINEL

Läs noga igenom dokumentet och förvara det väl! – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs pga den tekniska utveck- lingen, förbehålles. – Alla produktmått i mm. Symbolförklaring

Hänvisning till textställen i dokumentet. Anmärkning: Bilder utan överskrift gäller för alla varianter.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Vid installation av LED-strålkastaren handlar det om arbeten på nätspänningen och därför måste arbetet genomföras professionellt enligt respektive länders installationsföreskrifter och anslutningskrav (t.ex. DE-VDE 0100, AT-ÖVE/ ÖNORM E 8001-1, CH -SEV 1000).

• LED-strålkastaren bör placeras så, att det inte blir möjligt att se in i ljuskällan under en längre tid på ett kortare avstånd än 0,3 m.

• Strålkastarens huvud blir hett under driften. Rikta in LED-panelen sedan den svalnat.

• Montera inte LED-strålkastaren på (i vanliga fall) lättantändliga underlag.

3. XLEDhome2/XLEDhome XL

S/XLEDhome SC/XLEDhome Ändamålsenlig användning – LED-strålkastare med sensor avsedd för vägg- montering utomhus. – Fritt svängbar LED-panel. – Kan anslutas som enskild strålkastare eller med XLED HOME 2 SC via Bluetooth. XLEDhome2 S/XL S – Hantering via inställningsregulator. XLEDhome2 SC – Trådlös sammankoppling (<100m). – Handhas via STEINEL Connect App. XLED home 2 S/XL S/S SC – Sensor-LED-strålkastaren har en infraröd rörelsevakt. XLED home 2 – Sensor-LED-strålkastaren utan infraröd rörelsevakt. Icke ändamålsenlig användning – Sensor-LED-strålkastaren är inte dimbar. Inte dimbar Rörelser kopplar ljus, larm och mycket annat. Med den fritt svängbara panelen är LED-strålkastaren perfekt för såväl privatbostaden och tomten som för företagsområdet. Den eektiva LED teknologin ger i kombination med den opala skivan ett bred- strålande ljus. Utföranden – XLEDhome2 S/XL S – XLEDhome2SC – XLEDhome2 Innehåll XLED home 2 S/XL S/SC (bild3.1) Innehåll XLEDhome2 (bild3.2) Lamphuvudets svängområde och sensor (XLED home 2 S/XL S/SC) (bild3.3, 3.4, 6.2, 6.3, 6.6) Lamphuvudets svängområde (XLEDhome2) (bild3.5, 3.6, 6.2) Produktmått (XLED home 2 S/XL S/SC) (bild3.7, 3.8) Produktmått (XLEDhome2) (bild3.9, 3.10)– 71 – Översikt över enheter (XLED home 2 S/XL S/SC) (bild3.11) A LED-panel B Kåpa C Väggfäste D Sensorenhet E Efterlystid (XLED home 2 S/XLED home2XL S) F Skymningsinställning (XLED home 2 S/XLEDhome 2 XL S) Översikt över enheter (XLEDhome2) (bild3.12) A LED-panel B Kåpa C Väggfäste Ljusintensitetsfördelning (bild 3.13)

4. Elektrisk installation

• Stäng av strömförsörjningen. (bild4.1) Nätanslutningens matarledning Nätanslutningens matarledning består av en

2- resp. 3-ledarkabel:

L = Fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) Anmärkning: Skyddsledaren måste inte anslutas på denna produkt. Kopplingsschema XLEDhome2S/XLEDhome2 XLS/XLEDhome2 (bild4.2) Kopplingsschema XLEDhome2SC (bild4.3) Viktigt: En förväxling av anslutningarna leder till kortslutning i LED-strålkastaren eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt. LED-strålkastarens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela LED-strålkastaren bytas ut.

• Kontrollera samtliga delar med avseende på skador.

• Är LED-strålkastaren skadad får den inte tas i bruk.

• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen. (bild5.1, 5.2, 5.3)

• Justering av LED-strålkastaren. (bild5.4) Den säkraste rörelsebevakningen uppnås när LED-strålkastaren monteras i rät vinkel mot rörelse- riktningen och inga hinder finns i vägen för sensorn (t.ex. träd, murar etc.). (bild5.2, 5.3) Montageordning

• Stäng av strömförsörjningen. (bild4.1)

• Lossa skruvarna. (bild5.5)

• Lossa armaturhuset (B) från vägghållaren (C). (bild5.6)

• Ta bort kopplingsplinten från vägghållaren. (bild5.7)

• Markera borrhålen. (bild5.8)

• Borra hål och sätt i pluggar. (bild5.9)

• Sätt i tätningsplugg. (bild5.10) – Kabel infällt montage (bild5.11) – Kabel utanpåliggande montage med avståndshållare (bild5.12)

• Anslut nätkabeln. (bild5.13)

• Anslut kopplingsplinten. (bild5.14)

• Sätt fast armaturhuset på väggfästet. (bild5.15)

• Skruva i säkringsskruven. (bild5.16)

• Slå till spänningen. (bild5.16)

• Företa inställningarna ➜ "6. Funktion" SE– 72 –

XLEDhome2 S/XLEDhome2XL S Ställa in funktioner – Inställning via ställskruv (XLED home 2 S/XL S) – Inställning via STEINEL Connect App (XLED home 2 SC) Fabriksinställningar Efterlystid (E): 8 sekunder Skymningsinställning (F): 2.000 lux, (dagdrift) Efterlystid (bild6.1/E) Önskad efterlystid för LED-strålkastaren kan ställas in steglöst från ca 8sekunder till max. 35 minuter. Vid varje registrerad rörelse som sker innan denna tid löpt ut, startar tiduret på nytt. – Ställskruv + = ca 35minuter – Ställskruv – = ca 8sekunder Skymningsinställning (bild6.1/F) LED-strålkastarens önskade aktiveringströskel kan ställas in steglöst från ca 2 till 2.000lux. – Ställskruven på = drift i dagsljus (oberoende av ljusstyrka) – Ställskruven på = skymningsdrift (ca 2lux) För inställningen av bevakningsområdet och för funktionstestet i dagsljus, måste ställskruven stå på . Anvisning: Vid inställning av bevakningsområdet rekommende- ras den kortaste tiden. Anvisning: Efter varje gång som Led-strålkastaren har släckts, avbryts rörelsebevakningen i ca 1 sekund. Först efter att denna tid har löpt ut kan LED-strålkastaren tändas igen vid rörelse. Inställning/justering av räckvidden Bevakningsområdet kan ställas in för maximalt område eller anpassas individuellt. – Sväng sensorenheten 180° horisontalt. (bild6.3) – Vrid sensorenheten 90° vertikalt. (bild6.6) Täckfolie (bild6.4) Täckfolien är till för att täcka så många linssegment som behövs och på så vis individuellt begränsa räckvidden. Felkopplingar utesluts och särskilt riskanta ställen övervakas riktat (bild6.5). Övrigt Lamphuvudets svängområde (bild6.2) Anmärkning: De inställningar gäller, som gjordes på den senast använda manöverkomponenten. STEINEL Connect App (XLED home 2 SC) För att konfigurera LED-strålkastaren med smart- telefon eller surfplatta måste STEINEL Connect App laddas ner från AppStore. Det krävs en blue- tooth-förberedd smarttelefon eller surfplatta. XLEDhome2SC Fabriksinställningar Skymningsinställning: 2.000lux Dagdrift, lux-teach Efterlystid: 5 sekunder Android iOS Funktioner: Funktioner som kan ställas in med Steinel Connect appen: – Efterlystid 5 sek – 60min – Skymningsinställning 2 – 2.000lux – Lux-teach – Grundljus – Normalljus – Mjukstartsfunktion – Klockslag-teach – Inställning av räckvidden – Bluetooth sammankoppling Efterlystid Inkopplingsfördröjningen kan ställas in steglöst från ca 5 sekunder till max. 60 minuter. Varje uppfattad rörelse tänder ljuset på nytt. För justeringen av bevakningsområdet och för funk- tionstestet, rekommenderas den kortaste tiden.– 73 –

Skymningsinställning Reaktionsnivån (skymning) kan ställas in steglöst från ca 2 – 2.000 lux. För inställningen av bevakningsområdet och för funktionstestet i dagsljus, måste inställningen vara på dagsljusdrift. Grundljus Grundljusets ljusnivå kan ställas in mellan 0% och 100%. Grundljuset kan ställas in tids- eller ljusbaserat. Vid rörelse i bevakningsområdet tänds ljuset (under inställd tid) med maximal eekt (100%). Därefter går lampan tillbaka till grundljus. Normalljus Normalljusets ljusnivå kan ställas in mellan 0% och 100%. Mjukstartsfunktion När ljuset tänds ökar ljuset långsamt upp till 100% (fade in). När ljuset släcks minskar ljuset långsamt till 0% (fade out). Fade-in- och fade-out-tider kan väljas. Permanentljus Permanentljusets parameter kan ställas in via Steinel Connect appen. I den nya appen kan permanentljuset valfritt ställas in till ett bestämt klockslag (klockslag-teach). Bluetooth sammankoppling (Bluetooth- Connect-Mesh) Sensorbrytaren motsvarar Bluetooth Mesh standard. Den kan sammankopp- las med alla produkter som motsvarar Bluetooth Mesh standarden. Sensorbrytarens konfigurering sker via Steinel Connect App. Vid den första förbindelsen mellan sensorbrytaren och Steinel Connect App sparas motsvarande nätverksnycklar på smarttelefonen eller surfplattan. Genom nyckeln är obehörig åtkomst till sensorn utesluten. För åtkomsten via ännu en smarttelefon eller surfplatta måste nätverk- snyckeln delas. Anmärkning: Efter varje gång som LED-strålkastaren har släckts avbryts rörelsebevakningen i ca 1 sekund. Först efter att denna tid har löpt ut kan LED-strålkastaren tändas igen vid rörelse. För att tända och släcka armaturen tidsbaserat har XLED home 2 SC ett internt tidur. Detta synkronise- rar sig vid varje bluetooth-förbindelse via STEINEL Connect App automatiskt med tiduret i den anslutna smarttelefonen. För att garantera en korrekt funktion efter ett spänningsavbrott i LED-strålkastaren, måste en förbindelse via STEINEL Connect App skapas. Det interna tiduret synkroniseras på nytt med smart- telefonens tidur.

LED-strålkastaren är inte avsedd som professionellt tjuvlarm, eftersom den inte uppfyller de krav som ställs mot åverkan och sabotage. Väderleksinfly- tanden kan påverka LED-strålkastarens funktion. Kraftiga vindbyar, snöfall, regn- och hagelskurar kan orsaka oönskad tändning av ljuset, eftersom de plötsliga temperaturskillnaderna inte kan skiljas från normala värmekällor. Bevakningslinsen kan rengöras med en fuktig trasa (utan rengöringsmedel). Viktigt: Driftsenheten kan inte bytas ut.

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning. Kasta inte elapparater i hushållssoporna! Gäller endast EU-länder: Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

9. Försäkran om överensstämmelse

Härmed förklarar STEINEL GmbH, att XLED home 2 SC motsvarar direktivet 2014/53/EU. Den fullständiga texten till EU-försäkran om överens- stämmelse finns på följande internetadress: www. steinel.de– 74 –

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, TysklandAlla produkter från STEINEL uppfyller högsta kva-litetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som kund gärna en garanti enligt nedanstående villkor:Garantin omfattar frihet från brister, som bevisli-gen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin omfattar samtliga STEINEL Professional-produkter som köps och används i Tyskland. Vår garanti för konsumenterNedanstående bestämmelser gäller för konsumen-ter. En konsument är varje naturlig person som vid köptransaktionen varken utövar sin industriella eller självständiga yrkesverksamhet.Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.Garantitiden för den STEINEL Professional-produkt som du köpt är för sensorer, strålkastare, utomhus- och inomhus-belysning: 5 årför varmluft- och varmlim-produkter: 1 åralltid från produktens inköpsdatum.Vi åtar oss transportkostnaderna för retursändnin-gen men inte transportriskerna.Vår garanti för företagareNedanstående bestämmelser gäller för företagare. Företagare är en naturlig eller juridisk person eller ett rättskapabelt personbolag som vid köptrans-aktionen utövar sin industriella eller självständiga yrkesverksamhet.Vi avgör, om vi ska fullgöra garantin genom gratis åtgärdande av bristerna, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.Garantitiden för den STEINEL Professional-produkt som du köpt ärför sensorer, strålkastare, utomhus- och inomhus-belysning: 5 årför varmluft- och varmlim-produkter: 1 åralltid från produktens inköpsdatum.Inom ramen för garantin ersätter vi inte dina utgifter som krävs vid en kompletterande prestation och inte dina utgifter vid utbyggnaden av den bristfälliga produkten och inbyggnaden av en utbytesprodukt.Garantirättigheter, kostnadsfrihetDe tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbe-stämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.Undantaget från garantinUttryckligen undantagna från denna garanti är alla utbytbara ljuskällor.Därutöver bortfaller garantin: – vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL Professional-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning, – vid användning av produkten för ändamål den inte är avsedd eller vid osakkunnig användning eller om bruksanvisningen ignoreras, – om till- och ombyggnader resp. andra modifi-kationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar, – om underhåll och skötsel av produkten inte motsvarat bruksanvisningen, – om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL, – vid transportskador eller -förluster.Tysk lags giltighetTysk lagstiftning gäller och undantaget är överen-skommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).Göra gällandeOm du vill ta din garanti i anspråk, så skickar du din produkt fullständig tillsammans med origi-nalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut. TILLVERKAR

Vikt 0,575kg 0,620kg 0,575kg 0,480kg Projekterad yta Framifrån 283,1 cm

Nätström 80mA 113mA 80mA 80mA Eektfaktor 0,74 0,74 0,78 0,74 Färgtemperatur 3.000K (varmvit) Färgåtergivnings- index

= 82 Medellång livslängd för beräkningen L70B50 vid 25°C: >60.000tim. Färgkonsis- tensSDCM Startvärde: 3 Ljusintensitets- fördelning 10020030090°90° 180°

Skymningsin- ställning 2 – 2.000lux

Energieektklass Denna produkt innehåller en ljuskälla i energieektklass "E" Teknisk dokumentation på www.steinel.de– 77 –

Störning Orsak Åtgärd LED-strålkastaren utan spänning ■ Säkring defekt, inte påkopplad, ledning avbruten ■ Kortslutning ■ Byt säkring, slå till spänningen; testa med spänningsprovare ■ Kontrollera anslutningarna Sensor-LED-strålkastaren tänds inte ■ Vid dagsljusdrift, skymningsinställ- ningen står på nattdrift ■ Nätströmbrytare FRÅN ■ Säkring defekt ■ Bevakningsområdet inte exakt inställt ■ Ställ in på nytt ■ Tillkoppla ■ Byt säkring, kontrollera evtl. anslutningen ■ Justera inställningen Sensor-LED-strålkastaren släcks inte ■ Ständig rörelse i bevakningsområdet ■ Kontrollera området och omjustera evtl. eller använd avskärmningar Sensor-LED-strålkastaren tänds/släcks ständigt ■ Djur rör sig inom bevaknings- området ■ Vrid sensorn högre upp eller täck över den målinriktat; ändra området eller täck över Sensor-LED-strålkastaren tänds oönskat ■ Vinden får träd och buskar att röra sig inom bevakningsområdet ■ Rörelser från bilar ute på gatan ■ Plötslig temperaturförändring genom vädrets inverkan (vind, regn, snö) eller fläktutlopp, öppna fönster ■ Sensor-LED-strålkastaren svänger (rör sig) t.ex. på grund av vindbyar eller stark nederbörd ■ Ändra området ■ Ändra området ■ Ändra bevakningsområdet eller flytta sensorn ■ Montera sensor-LED-strålkastaren på ett stabilt underlag LED-strålkastaren nämns inte i bluetooth-översikten ■ Fel region vald ■ Inställningar Region EU/Region US Glömt lösenord ■ Efter felinmatning: Tryck på knappen "Återställ lösenord"; Stäng av strömmen inom 10minu- ter och sätt på den igen; Tilldela därefter lösenordet på nytt Appen startar inte ■ Positionen är inte aktiverad ■ Aktivera positionen i smarttelefo- nens inställningar Inställningarna för LED- strålkastaren är nedtonade ■ LED-strålkastaren är inte angiven som gruppmaster (slave-drift) ■ Ställ in master-strålkastaren ■ Ange LED-strålkastaren som master Ingen bluetooth LED- strålkastare hittad ■ LED-strålkastaren befinner sig utom räckvidd ■ Bluetooth på smarttelefonen är avaktiverad ■ Kontrollera om bluetooth är aktiverad i smarttelefonen eller minska avståndet till produkten ■ Starta sökningen på nytt Ingen uppkoppling från smarttelefonen till LED- strålkastaren ■ Smarttelefonen befinner sig för nära strålaren ■ Smarttelefonen är inte appkompatibel ■ Appversionen är för gammal ■ Avståndet till LED-strålkastaren minst 1,5 m ■ Använd en annan smarttelefon ■ Uppdatera STEINEL Connect App i AppStore SE– 78 –
