Tehniskās īpašības	Āra LED lampa, jauda 20 W, gaismas plūsma 2000 lm, krāsas temperatūra 4000 K (neitrāli balta gaisma).
Lietošana	Ideāli piemērota dārzu, terases, ieejas un fasāžu apgaismošanai. Iebūvēts kustības sensors ar regulējamu darbības rādiusu.
Uzturēšana un remonts	Minimāla apkope, ieteicama regulāra lēcas tīrīšana, lai saglabātu gaismas efektivitāti.
Drošība	Aizsardzības klase IP44, izturīga pret ūdens šļakatām. Ieteicama profesionāla uzstādīšana, lai izvairītos no elektriskā riska.
Vispārīga informācija	LED kalpošanas laiks līdz 30 000 stundām, ražotāja garantija 2 gadi, saderīga ar viedās mājas sistēmām.

Bieži uzdotie jautājumi - XLED Home 2 SC STEINEL

Kā uzstādīt STEINEL XLED Home 2 SC lampu?

Lai uzstādītu lampu, vispirms izslēdziet elektrisko barošanu. Piestipriniet sienas stiprinājumu ar piegādātajiem skrūvēm, pēc tam pieslēdziet lampas vadus pie jūsu elektroinstalācijas vadiem, ievērojot krāsu kodu. Visbeidzot, piestipriniet lampu pie sienas stiprinājuma un atjaunojiet barošanu.

Lampa nedeg, ko darīt?

Vispirms pārbaudiet, vai elektriskā barošana ir atjaunota. Pārliecinieties arī, ka slēdzis ir ieslēgts. Ja lampa joprojām nedarbojas, pārbaudiet elektriskos savienojumus un pārliecinieties, ka spuldze ir labā stāvoklī.

Kā noregulēt lampas kustības detektoru?

STEINEL XLED Home 2 SC lampai ir iestatījumi jutībai, apgaismojuma ilgumam un detektora darbības rādiusam. Izmantojiet regulēšanas pogu uz lampas, lai pielāgotu šos parametrus atbilstoši savām vajadzībām.

Vai lampa ir ūdensizturīga?

Jā, STEINEL XLED Home 2 SC ir izstrādāta, lai izturētu laikapstākļus ar IP44 aizsardzības klasi, kas padara to piemērotu lietošanai ārā.

Kādu spuldzes veidu man jāizmanto ar lampu?

STEINEL XLED Home 2 SC lampa ir aprīkota ar iebūvētām LED diodēm, tāpēc spuldzi nav nepieciešams mainīt. Ja lampa vairs nedarbojas, ieteicams sazināties ar klientu apkalpošanas dienestu remontam.

Kā tīrīt lampu?

Lai tīrītu lampu, izmantojiet mīkstu, viegli mitru drānu. Izvairieties no agresīviem ķīmiskiem līdzekļiem vai abrazīviem materiāliem, kas varētu bojāt virsmu.

Vai lampu var izmantot iekštelpās?

Lai gan STEINEL XLED Home 2 SC ir galvenokārt paredzēta āra lietošanai, to var izmantot arī iekštelpās. Vienkārši pārliecinieties, ka tā ir uzstādīta piemērotā vietā.

Kur var iegādāties rezerves daļas lampai?

Rezerves daļas var pasūtīt pie jūsu vietējā STEINEL izplatītāja vai tiešsaistē STEINEL oficiālajā mājaslapā.

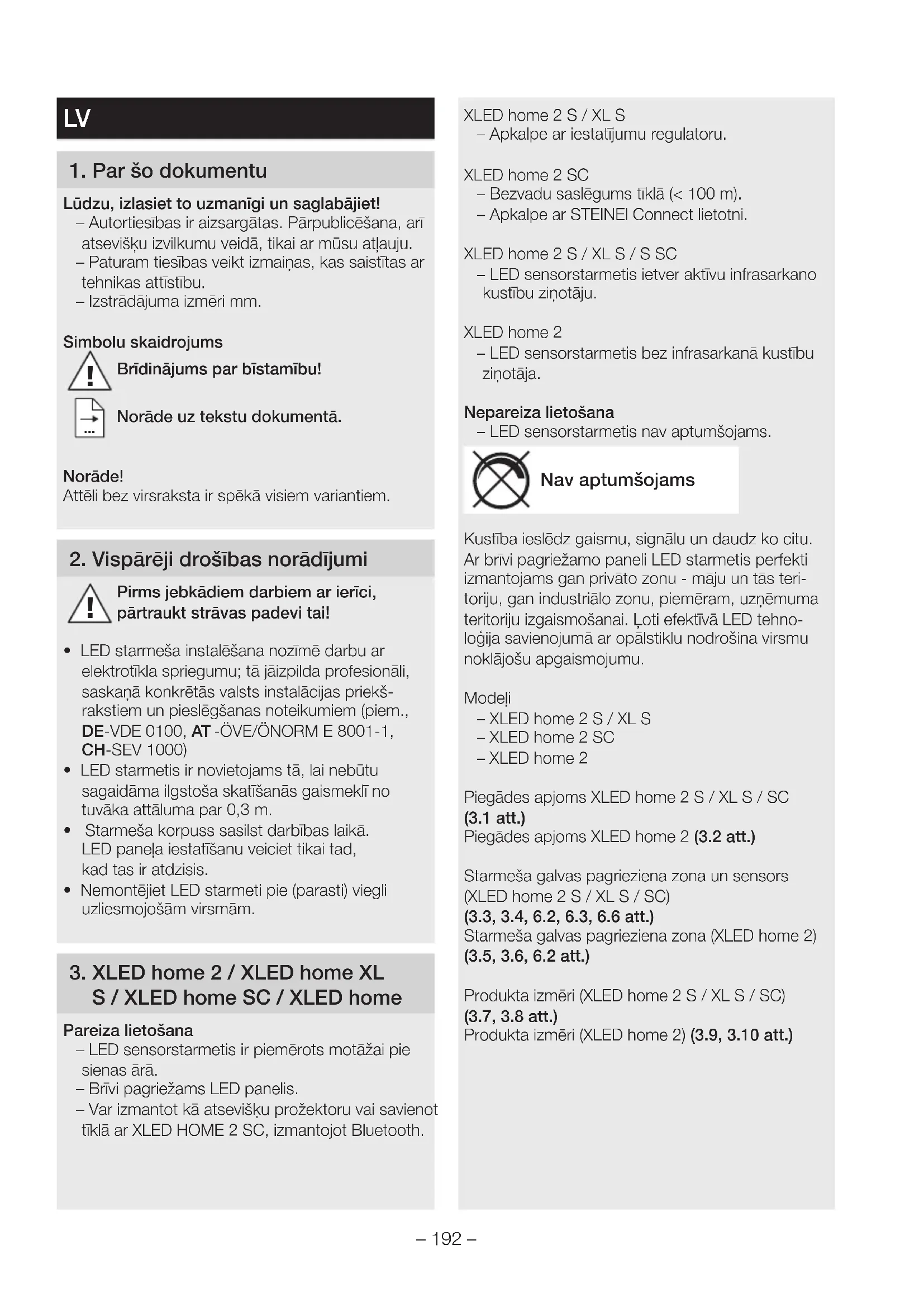

LIETOŠANAS INSTRUKCIJA XLED Home 2 SC STEINEL

Lūdzu, izlasiet to uzmanīgi un saglabājiet! – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. – Izstrādājuma izmēri mm. Simbolu skaidrojums

Brīdinājums par bīstamību!

Norāde uz tekstu dokumentā. Norāde! Attēli bez virsraksta ir spēkā visiem variantiem.

2. Vispārēji drošības norādījumi

Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!

• LED starmeša instalēšana nozīmē darbu ar elektrotīkla spriegumu; tā jāizpilda profesionāli, saskaņā konkrētās valsts instalācijas priekš- rakstiem un pieslēgšanas noteikumiem (piem., DE-VDE 0100, AT -ÖVE/ÖNORM E 8001-1, CH-SEV 1000)

• LED starmetis ir novietojams tā, lai nebūtu sagaidāma ilgstoša skatīšanās gaismeklī no tuvāka attāluma par 0,3m.

• Starmeša korpuss sasilst darbības laikā. LED paneļa iestatīšanu veiciet tikai tad, kad tas ir atdzisis.

• Nemontējiet LED starmeti pie (parasti) viegli uzliesmojošām virsmām.

3. XLEDhome2/XLEDhome XL

S/XLEDhome SC/XLEDhome Pareiza lietošana – LED sensorstarmetis ir piemērots motāžai pie sienas ārā. – Brīvi pagriežams LED panelis. – Var izmantot kā atsevišķu prožektoru vai savienot tīklā ar XLED HOME 2 SC, izmantojot Bluetooth. XLEDhome2 S/XL S – Apkalpe ar iestatījumu regulatoru. XLEDhome2 SC – Bezvadu saslēgums tīklā (<100m). – Apkalpe ar STEINEl Connect lietotni. XLED home 2 S/XL S/S SC – LED sensorstarmetis ietver aktīvu infrasarkano kustību ziņotāju. XLED home 2 – LED sensorstarmetis bez infrasarkanā kustību ziņotāja. Nepareiza lietošana – LED sensorstarmetis nav aptumšojams. Nav aptumšojams Kustība ieslēdz gaismu, signālu un daudz ko citu. Ar brīvi pagriežamo paneli LED starmetis perfekti izmantojams gan privāto zonu - māju un tās teri- toriju, gan industriālo zonu, piemēram, uzņēmuma teritoriju izgaismošanai. Ļoti efektīvā LED tehno- loģija savienojumā ar opālstiklu nodrošina virsmu noklājošu apgaismojumu. Modeļi – XLEDhome2 S/XL S – XLEDhome2SC – XLEDhome2 Piegādes apjoms XLED home 2 S/XL S/SC (3.1 att.) Piegādes apjoms XLEDhome2 (3.2 att.) Starmeša galvas pagrieziena zona un sensors (XLED home 2 S/XL S/SC) (3.3,3.4,6.2,6.3,6.6 att.) Starmeša galvas pagrieziena zona (XLEDhome2) (3.5,3.6,6.2 att.) Produkta izmēri (XLED home 2 S/XL S/SC) (3.7,3.8 att.) Produkta izmēri (XLEDhome2) (3.9,3.10 att.)– 193 –

Ierīces komplektācija (XLED home 2 S/XL S/SC) (3.11 att.) A LED panelis B Korpuss C Sienas stiprinājums D Sensora vienība E Laika iestatījums (XLED home 2 S/XLED home2XL S) F Krēslas sliekšņa iestatījums (XLED home 2 S/XLEDhome 2 XL S) Ierīces komplektācija (XLEDhome2) (3.12 att.) A LED panelis B Korpuss C Sienas stiprinājums Gaismas stipruma sadalījums (3.13 att.)

4. Elektriskā instalācija

• Atslēdziet elektrības apgādi. (4.1 att.) Elektrotīkla pievadvada pieslēgums Tīkla pievadvadu veido 2 vai 3 dzīslu kabelis: L = fāze (parasti melns, brūns vai pelēks) N = nulles vads (parasti zils) Norāde! Šī ierīce nav jāpieslēdz zemējumam. Pieslēguma diagramma XLED home2S/XLEDhome 2XLS/XLEDhome2 (4.2 att.) Pieslēgumu diagramma XLEDhome2SC (4.3 att.) Svarīgi! Pieslēgumu sajaukšana vēlāk var izraisīt īssavieno- jumu LED starmetī vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišķu kabeļu noteikšana un savienošana. Šī LED starmeša gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss LED starmetis.

• Pārbaudiet visas detaļas, vai tās nav bojātas.

• Bojājumu gadījumā nelietojiet LED starmeti.

• Izvēlieties montāžai piemērotu vietu, ņemot vērā sniedzamību un kustības uztveršanu (5.1,5.2,5.3 att.)

• LED starmeša virziena iestatījums. (5.4 att.) Sensors visefektīvāk uztvers kustību, ja uzstādīsiet LED starmeti kustības virzienā un ja sensora redzamību neierobežos šķēršļi (piemēram, koki, sienas u. tml.). (5.2,5.3 att.) Montāžas soļi

• Atslēdziet elektrības apgādi. (4.1 att.)

• Atskrūvējiet drošības skrūves. (5.5 att.)

• Atvienojiet korpusu (B) no sienas turētāja (C). (5.6 att.)

• Atvienojiet iespraužamās spailes no sienas stiprinājuma. (5.7 att.)

• Atzīmējiet urbuma vietas. (5.8 att.)

• Izurbiet caurumus un ievietojiet dībeļus (5.9 att.)

• Uzspraudiet korpusu uz sienas stiprinājuma. (5.15 att.)

• Ieskrūvējiet drošības skrūvi. (5.16 att.)

• Ieslēdziet elektrības apgādi. (5.16 att.)

• Veiciet iestatīšanu ➜ "6. Funkcija"

XLEDhome2 S/XLEDhome2XL S Iestatiet funkcijas – Iestatiet ar iestatīšanas regulatoru (XLED home 2 S/XL S) – Iestatiet STEINEL Connect App (XLED home 2 SC) Rūpnīcas iestatījumi Laika iestatījums (E): 8sekundes Krēslas sliekšņa iestatījums (F): 2.000luksi, (dienas režīms) Laika iestatījums (6.1/E att.) Vēlamo LED starmeša degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 8s līdz maks. 35min. Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna. – Iestatījumu regulators + = apm. 35 minūtes – Iestatījumu regulators – = apm. 8 sekundes– 194 – Krēslas sliekšņa iestatījums (6.1/F att.) Vēlamo LED starmeša reakcijas slieksni iespējams bez pakāpēm iestatīt robežās no 2 – 2.000luksiem. – Iestatīšnas slēdzis iestatīts uz = dienasgais- mas režīms (atkarībā no apgaismojuma) – Iestatīšanas slēdzis iestatīts uz = krēslas režīms (apm. 2luksi) Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret . Norāde! Iestatot uztveres lauku, ieteicams izvēlēties īsāko laiku. Norāde! Pēc katras LED starmeša izslēgšanās uz apm. 1s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika beigām, uztverot kustību, LED starmetis atkal ieslēgsies. Sniedzamības iestatīšana/justēšana Uztveres zonu var optimāli iestatīt pēc vajadzības. – Sensorvienības pagriešanas zona: 180° horizontāli. (6.3 att.) – Sensora sasvēršanas zona: 90° vertikāli. (6.6 att.) Nosedzošā uzlīme (6.4 att.) Komplektācijā ietilpstošā nosegfolija kalpo neno- teikta skaita lēcas segmentu nosegšanai, tātad individuālai sniedzamības samazināšanai. Kļūdaini slēgumi tiek izslēgti vai bīstamās vietas tiek mērķtiecīgi pārraudzītas (6.5 att.). Cits: Starmeša galvas pagriešanas zona (6.2 att.) Norāde! Spēkā ir tie iestatījumi, kuri tika iestatīti kā pēdējie apkalpes elementā. STEINEL Connect App (XLED home 2SC) LED starmeša konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē STEINEL Connect App. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth. XLEDhome2SC Rūpnīcas iestatījumi Krēslas iestatījums: 2.000luksi, Dienas darbības režīms, Lux Teach Laika iestatījums: 5sekundes Android iOS Funkcijas: Šādas funkcijas ir iestatāmas Smart Connect lietotnē: – Laika iestatīšana: 5 s – 60 min – Krēslas iestatījums 2 – 2.000 luksi – Lux-Teach – Pamata gaisma – Galvenais apgaismojums – Pakāpeniska apgaismojuma ieslēgšana – Laika Teach – Darbības rādiusa izvēle – Bluetooth saslēgums tīklā Laika iestatīšana Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 5s līdz maks. 60min. Katra uztverta kustība no jauna ieslēdz gaismu. Justējot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku. Krēslas sliekšņa iestatījums Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2 līdz 2.000 luksiem. Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret dienasgaismas režīmu.– 195 – Pamata gaisma Pamata gaismas gaišumu iespējams iestatīt starp 0% un 100%. Pamata apgaismojumu var iestatīt uz laika vai gaišuma bāzes. Tikai, notiekot kustībai uztveres laukā, gaisma uz iestatīto laiku (skat. laika iestatīšanu), tiek ieslēgta ar maksimālo gaismas jaudu (100%). Pēc tam gaismeklis ieslēdzas pamata gaismas režīmā. Galvenais apgaismojums Galvenās gaismas gaišumu iespējams iestatīt starp 0% un 100%. Pakāpeniska apgaismojuma ieslēgšana Ieslēdzot gaismu, sekundes laikā tās intensitāte pieaug līdz 100% (fade in). Gaismekli izslēdzot, tas pakāpeniski izdziest līdz 0% (fade out) . Fade-in un fade-out laikus var izvēlēties. Ilgstoša apgaismojuma režīms Ilgstošā apgaismojuma režīma parametrus var iestatīt Steinel Connect lietotnē. Jaunajā lietotnē ilgstošo apgaismojumu var iestatīt brīvi līdz vienam konkrētam pulksteņa laikam (pulksteņa laika Teach). Bluetooth saslēgums tīklā (Connect Bluetooth Mesh) Sensorslēdzis atbilst Buetooth Mesh stadartam. To var saslēgt tīkā ar visām precēm, kas atbilst Bluetooth Mesh standartam. Sensorslēdža konfigurācija ar Steinel Connect lietotni Pirmo reizi savienojot, sensorslēdzi un Steinel Connect lietotni uz viedtālruņa vai planšetes tiek saglabātas atbilstošā tīkla atslēgas. Ar atslēgu palīdzību var izslēgt neautorizētu piekļuvi sensoram. Lai piekļūtu ar vēl vienu viedtālruni vai planšeti ir jādalās ar tīkla atslēgu. Norāde! Pēc katras LED starmeša izslēgšanās uz apm. 1s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika beigām, uztverot kustību, LED starmetis atkal ieslēgsies. Lai nodrošinātu uz laiku balstītu ieslēgšanos un izslēgšanos, XLED home 2SC ir integrēts pulks- tenis. Tas automātiski sinhrozinējas ar pievienotā viedtrālruņa pulksteni pie katra Bluetooth savieno- jama caur STEINEL Connect App. Lai nodrošinātu korektu funkciju, pēc strāvas padeves pārtrauk- šanas LED starmetim jāizveido savienojums caur STEINEL Connect App. Integrētais pulkstenis atkal tiek sinhronizēts ar viedtālruņa pulksteni.

7. Lietošana/kopšana

LED starmetis nav piemērots speciālām pretielau- šanās signalizācijām, jo tas nav aprīkots ar priekšrakstos noteikto aizsardzību pret apzinātu bojāšanu. Laika apstākļi var ietekmēt LED starmeša funkcionēšanu. Stipru vēja brāzmu, sniega, lietus un krusas dēļ sensors var patvaļīgi ieslēgties, jo tas nevar atšķirt pēkšņas temperatūras svārstības no siltuma avota. Uztveres lēca tīrāma ar mitru lupatiņu (bez tīrīšanas līdzekļa). Svarīgi! Bateriju ierīce nav nomaināma.

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei. Nemetiet elektroierīces parastajos atkritumos! Tikai ES valstīm: Atbilstoši Eiropas vadlīnijām par vecām elektroie- rīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesībās, nefunkcējošas elektroierīces jāsavāc atsevišķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Atbilstības deklarācija

Ar šo STEINEL GmbH paziņo, ka radioiekārta XLED home 2 SC atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de LV– 196 –

10. Ražotāja garantija

Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garanti-jas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram 5gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību. Sūdzību iesniegšana: Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakaļ sūtīšanas riskiem.Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantieJa Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 0037129460997.

Elektroenerģija 80mA 113mA 80mA 80mA Jaudas faktors 0,74 0,74 0,78 0,74 Krāsas tempe- ratūra 3.000K (silti balta) Krāsas attēloša- nas indekss

= 82 Vidējs dzīves ilgums L70B50 pie 25°C: > 60.000h Krāsas konsis- tence SDCM Sākuma vērtība: 3 Gaismas stipruma sada- lījums 10020030090°90° 180°

Sniedzamība maks. 10m

Uztveres leņķis 180°

Krēslas sliekšņa iestatījums 2 – 2.000luksi

Energijas efekti- vitates klase Šai precei ir gaismas avots ar "E" energijas efektivitates klasi Tehniskā dokumentācija: www.steinel.de– 199 –

12. Darbības traucējumi

Traucējumi Cēlonis Risinājums LED starmetis ir bez sprieguma ■ Bojāts drošinātājs, nav ieslēgts, bojāts vads ■ Īssavienojums ■ Jauns drošinātājs, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri ■ Pārbaudīt pieslēgumus LED sensorstarmetis neieslēdzas ■ Dienas gaismas režīmā, krēslas slieksnis iestatīts nakts režīmā ■ Izslēgts tīkla slēdzis ■ Bojāts drošinātājs ■ Nav mērķtiecīgi iestatīts uztveres lauks ■ Iestatiet no jauna ■ Ieslēdziet ■ Jauns drošinātājs, pēc vajadzības pārbaudiet pieslēgumu ■ Justējiet atkārtoti LED sensorstarmetis neizslēdzas ■ Nepārtraukta kustība uztveres laukā ■ Pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet, t. I., Nosedziet LED sensorstarmetis visu laiku

■ Uztveres laukā pārvietojas dzīvnieki ■ Paceliet sensoru augstāk vai mērķtiecīgi apklājiet, pārregulējiet zonu vai apklājiet sensoru LED sensorstarmetis ieslēdzas, kad tas nav vēlams ■ Vējš uztveres laukā kustina kokus un krūmus ■ Uz ielas esošo automašīnu uztveršana ■ Laika apstākļu izraisītas straujas temperatūras izmaiņas (vējš, lietus, sniegs), vai arī gaisa plūsma no ventilatoriem, atvērtiem logiem ■ Led sensorgaismeklis šūpojas (kustas) stipra vēja brāzmās vai stipros nokrišņos. ■ Izmainiet lauku ■ Izmainiet lauku ■ Izmainiet uztveres lauku, mainiet uzstādīšanas vietu ■ Montējiet led sensorstarmeti pie stingras pamatnes LED starmetis nav uzskaitīts Bluetooth pārskatā ■ Izvēlēts nepareizs reģons ■ Iestatījumi reģions es/reģions asv Aizmirsta parole ■ Pēc nepareizas ievades: nospiediet pogu "atiestatīt paroli", 10 minūšu laikā atvienojiet no strāvas un atkal ieslēdziet; p'ec tam piešķiriet paroli no jauna Lietotne nestatējas ■ Atrašanās vieta nav aktivēta ■ Aktivējiet atrašanās vietu viedtālruņa iestatījumos LED starmeša iestatījumi ir deaktivēti ■ Led starmetis nav deklarēt spar grupas vadošo starmeti (vadītā (slave) režīms) ■ Iestatiet vadošo starmeti ■ Deklarējiet led starmeti par vadošo Netiek atrasti Bluetooth LED starmeši ■ Led starmeši neatrodas sniedzamības attālumā ■ Viedtālrunī ir deaktivēts bluetooth ■ Pārbaudiet, vai viedtālrunī ir aktivēts bluetooth, vai arī samaziniet attālumu līdz ierīcei ■ Uzsāciet meklēšanu no jauna Starp viedtālruni un LED starmeti nenotiek savienošanās ■ Viedtālrunis atrodas pārāk tuvu ierīcei ■ Viedtālrunis nav savienojams ar lietotni ■ Lietotnes versijai nav jaunākā atjauninājuma ■ Attālums līdz led starmetim vismaz 1,5 m ■ Izmantojiet citu viedtālruni ■ Atjauniniet appstore STEINEL Connect App LV– 200 –
