Tekniske spesifikasjoner	Utendørs LED-lampe, effekt 20 W, lysstrøm 2000 lm, fargetemperatur 4000 K (nøytralt hvitt lys).
Bruk	Ideell for belysning av hager, terrasser, innganger og fasader. Innebygd bevegelsessensor med justerbar rekkevidde.
Vedlikehold og reparasjon	Minimal vedlikehold, regelmessig rengjøring av linsen anbefales for å opprettholde lysstyrken.
Sikkerhet	Beskyttelsesklasse IP44, vannsprutbestandig. Profesjonell installasjon anbefales for å unngå elektrisk risiko.
Generell informasjon	Levetid for LED opptil 30 000 timer, 2 års fabrikkgaranti, kompatibel med smarthussystemer.

Ofte stilte spørsmål - XLED Home 2 SC STEINEL

Hvordan installerer jeg STEINEL XLED Home 2 SC-lampen?

For å installere lampen, start med å slå av strømmen. Fest veggfeste med de medfølgende skruene, og koble deretter lampens ledninger til ledningene i din elektriske installasjon i henhold til fargekoden. Til slutt, fest lampen til veggfestet og slå på strømmen igjen.

Lampen lyser ikke, hva gjør jeg?

Sjekk først om strømforsyningen er gjenopprettet. Sørg også for at bryteren er i "på"-posisjon. Hvis lampen fortsatt ikke fungerer, sjekk de elektriske tilkoblingene og sørg for at pæren er i god stand.

Hvordan justerer jeg bevegelsesdeteksjonen på lampen?

STEINEL XLED Home 2 SC-lampen har innstillinger for følsomhet, belysningstid og deteksjonsområde. Bruk justeringsknappen på lampen for å tilpasse disse parametrene etter dine behov.

Er lampen vanntett?

Ja, STEINEL XLED Home 2 SC er designet for å være værbestandig med beskyttelsesklasse IP44, noe som gjør den egnet for utendørs bruk.

Hvilken type pære skal jeg bruke med lampen?

STEINEL XLED Home 2 SC-lampen er utstyrt med integrerte LED-lys, så du trenger ikke å bytte pære. Hvis lampen ikke fungerer lenger, anbefales det å kontakte kundeservice for reparasjoner.

Hvordan rengjør jeg lampen?

For å rengjøre lampen, bruk en myk, lett fuktig klut. Unngå å bruke sterke kjemikalier eller slipemidler som kan skade overflaten.

Kan lampen brukes innendørs?

Selv om STEINEL XLED Home 2 SC hovedsakelig er designet for utendørs bruk, kan den også brukes innendørs. Sørg bare for at den er installert på et egnet sted.

Hvor kan jeg finne reservedeler til lampen?

Reservedeler kan bestilles hos din lokale STEINEL-forhandler eller online på STEINELs offisielle nettside.

BRUKSANVISNING XLED Home 2 SC STEINEL

Set fra siden 86,3cm

Koble fra strømtilførselen før du foretar arbeider på apparatet!

• Under installasjon av dette apparatet kommer man i kontakt med strømnettet, og arbeidet skal derfor utføres av en fagkyndig person iht. gjeldende nasjonale installasjonsforskrifter og tilkoblingskrav (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH -SEV 1000).

• Plasser LED-lyskasteren slik at det ikke er å forvente at man vil stirre inn i lyskilden fra en avstand på under 0,3m over lengre tid.

• Lyskasterboksen blir varm under drift. Vent derfor med å justere LED-panelet til etter at det er avkjølt.

4. Elektrisk installasjon

• Slå av strømtilførselen (ill.4.1)

• Ta innstikksklemmen ut av veggbraketten (ill.5.7)

• Tegn borehull (ill.5.8)

• Bor hull og sett inn plugger (ill.5.9)

• Sett inn innstikksklemmen (ill.5.14)

• Slå på strømtilførselen (ill.5.16)

• Foreta innstillinger ➜ «6. Funksjon»

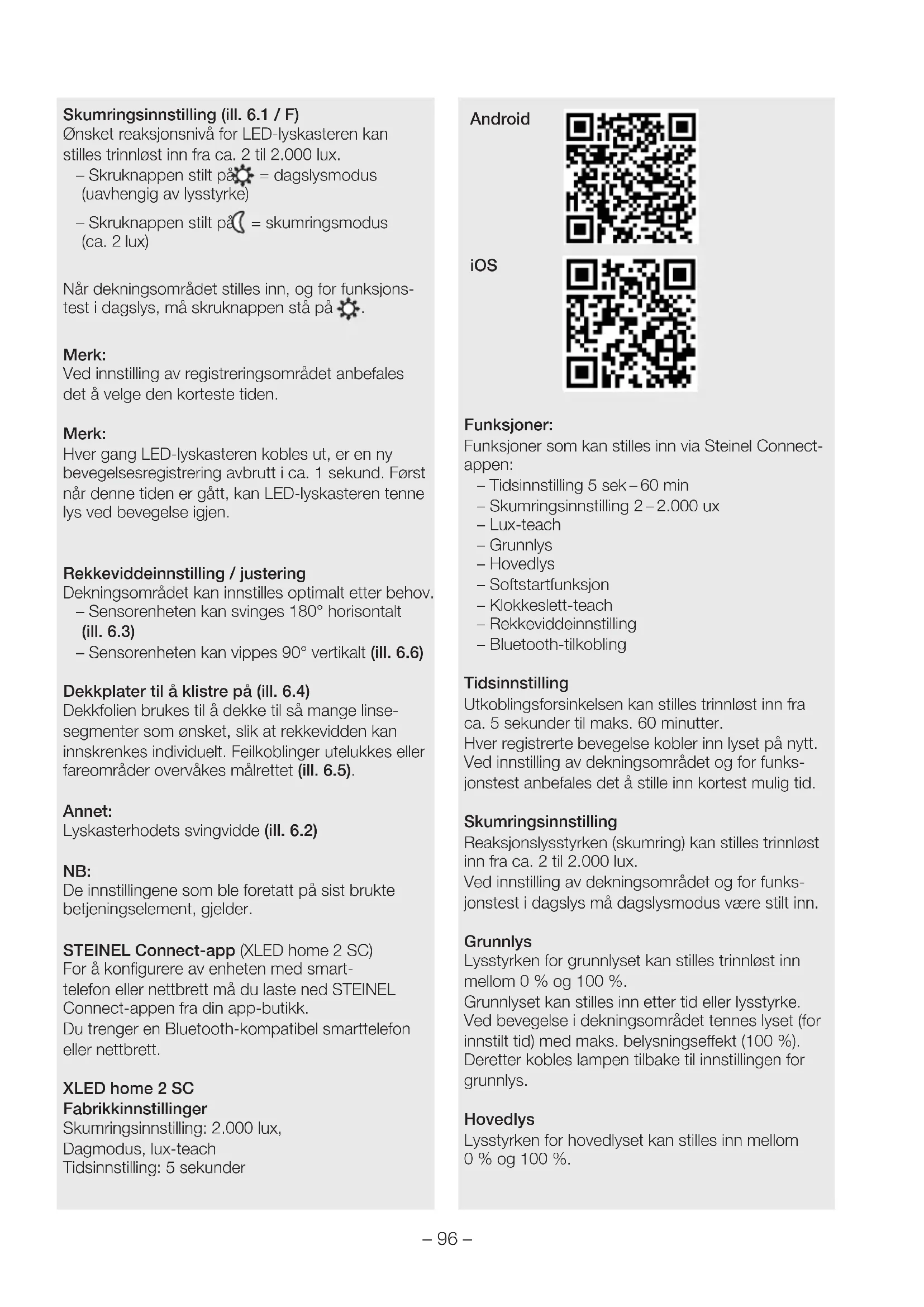

XLEDhome2 S/XLEDhome2XL S Stille inn funksjoner – Innstilling med skruknapp (XLED home 2 S/XL S) – Innstilling via STEINEL Connect-app (XLED home 2 SC) Fabrikkinnstillinger Tidsinnstilling (E): 8 sekunder Skumringsinnstilling (F): 2.000lux, (dagmodus) Tidsinnstilling (ill.6.1/E) Ønsket belysningstid for LED-lyskasteren kan stilles trinnløst inn fra ca. 8sekunder til maks. 35minutter. Tidsuret starter på nytt hvis den registrerer noen form for bevegelse før denne tiden er utløpt. – Skruknapp + = ca. 35 minutter – Skruknapp – = ca. 8sekunder NO– 96 – Skumringsinnstilling (ill.6.1/F) Ønsket reaksjonsnivå for LED-lyskasteren kan stilles trinnløst inn fra ca. 2 til 2.000lux. – Skruknappen stilt på

= dagslysmodus (uavhengig av lysstyrke) – Skruknappen stilt på = skumringsmodus (ca. 2

lux) Når dekningsområdet stilles inn, og for funksjons- test i dagslys, må skruknappen stå på

Merk: Ved innstilling av registreringsområdet anbefales det å velge den korteste tiden. Merk: Hver gang LED-lyskasteren kobles ut, er en ny bevegelsesregistrering avbrutt i ca. 1 sekund. Først når denne tiden er gått, kan LED-lyskasteren tenne lys ved bevegelse igjen. Rekkeviddeinnstilling/justering Dekningsområdet kan innstilles optimalt etter behov. – Sensorenheten kan svinges180° horisontalt (ill.6.3) – Sensorenheten kan vippes90° vertikalt (ill.6.6) Dekkplater til å klistre på (ill.6.4) Dekkfolien brukes til å dekke til så mange linse- segmenter som ønsket, slik at rekkevidden kan innskrenkes individuelt. Feilkoblinger utelukkes eller fareområder overvåkes målrettet (ill.6.5). Annet: Lyskasterhodets svingvidde (ill.6.2) NB: De innstillingene som ble foretatt på sist brukte betjeningselement, gjelder. STEINEL Connect-app (XLED home 2 SC) For å konfigurere av enheten med smart- telefon eller nettbrett må du laste ned STEINEL Connect-appen fra din app-butikk. Du trenger en Bluetooth-kompatibel smarttelefon eller nettbrett. XLEDhome2SC Fabrikkinnstillinger Skumringsinnstilling: 2.000lux, Dagmodus, lux-teach Tidsinnstilling: 5sekunder Android iOS Funksjoner: Funksjoner som kan stilles inn via Steinel Connect- appen: – Tidsinnstilling 5sek – 60min – Skumringsinnstilling 2 – 2.000ux – Lux-teach – Grunnlys – Hovedlys – Softstartfunksjon – Klokkeslett-teach – Rekkeviddeinnstilling – Bluetooth-tilkobling Tidsinnstilling Utkoblingsforsinkelsen kan stilles trinnløst inn fra ca. 5 sekunder til maks. 60 minutter. Hver registrerte bevegelse kobler inn lyset på nytt. Ved innstilling av dekningsområdet og for funks- jonstest anbefales det å stille inn kortest mulig tid. Skumringsinnstilling Reaksjonslysstyrken (skumring) kan stilles trinnløst inn fra ca. 2 til 2.000 lux. Ved innstilling av dekningsområdet og for funks- jonstest i dagslys må dagslysmodus være stilt inn. Grunnlys Lysstyrken for grunnlyset kan stilles trinnløst inn mellom 0% og 100%. Grunnlyset kan stilles inn etter tid eller lysstyrke. Ved bevegelse i dekningsområdet tennes lyset (for innstilt tid) med maks. belysningseekt (100%). Deretter kobles lampen tilbake til innstillingen for grunnlys. Hovedlys Lysstyrken for hovedlyset kan stilles inn mellom 0% og 100%.– 97 –

Softstartfunksjon Når lampen tennes, reguleres lysstyrken jevnt opp til 100% (fade in). Når lampen slukkes, reguleres lysstyrken jevnt ned til 0% (fade out). Tid for fade-in og fade-out kan velges. Permanent lys Parameterne for permanent lysfunksjon kan stilles inn via Steinel Connect-appen. I den nye appen kan permanent lys stilles inn som ønsket inntil et bestemt klokkeslett (klokkeslett-teach). Bluetooth-tilkobling (Bluetooth-Connect-Mesh) Sensorbryteren oppfyller kravene i Bluetooth-Mesh-standarden. Den kan kobles til alle produkter som oppfyller kravene i Bluetooth Mesh-standarden. Sensorbryteren konfigureres via Steinel Conne- ct-appen. Ved første gangs forbindelse mellom sensorbryteren og Steinel Connect-appen blir det lagret tilhørende nettverksnøkler på smarttelefonen eller nettbrettet. Med denne nøkkelen er uvedkom- mende tilgang til sensoren utelukket. Nettverk- snøkkelen må deles for tilgang via en ytterligere smarttelefon eller et videre nettbrett. NB: Hver gang LED-lyskasteren kobles ut, avbrytes en ny bevegelsesregistrering i ca. 1sekund. Først når denne tiden er gått, kan LED-lyskasteren tenne lys ved bevegelse igjen. XLED home 2 SC har et internt ur for tidsba- sert inn- og utkobling. Dette uret synkroniseres automatisk hver gang STEINEL Connect-appen via Bluetooth kobles til klokken på den tilknyttede smarttelefonen. For å garantere korrekt funksjon må det opprettes forbindelse via STEINEL Connect-appen hver gang strømtilførselen til LED-lyskasteren har vært avbrutt. Det interne uret synkroniseres på nytt med smart- telefon-klokken.

7. Drift/vedlikehold

LED-lyskasteren egner seg ikke for spesielle innbruddsalarmanlegg, fordi det ikke er tilstrekkelig sikret mot sabotasje. Værforholdene kan påvirke funksjonen til LED-lyskasteren. Sterke vindkast, snø, regn og haglbyger kan føre til feilkoblinger, ettersom apparatet ikke kan skille mellom plutselige temperatursvingninger og varmekilder. Skulle registreringslinsen bli skitten, kan den rengjø- res med en fuktig klut (uten rengjøringsmiddel). Viktig: Funksjonsenheten kan ikke skiftes ut.

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte. Ikke kast elektriske apparater i husholdningsavfallet! Gjelder kun EU-land: I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske appa- rater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

Som kjøper har du eventuelt lovfestede mangel- eller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruk sjonsfeil. Vi garanterer at alle elektro-niske deler og kabler fungerer, og at alle materialer og overflater er uten mangler. Garantikrav: Dersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvitte-ring som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsets vei 5, 0694Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvit-teringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.noTa gjerne kontakt med oss om du har garantikrav eller spørsmål angående produktet ditt. Du når oss på [phone]. PRODUSENT

11. Tekniske spesifikasjoner

Sett fra siden 113cm

Sett fra siden 115cm

Sett fra siden 113cm

Sett fra siden 86,3cm
