DC300 - Док-станція USB-C ASUS - Безкоштовний посібник користувача

Тип продукту	Док-станція USB-C для потрійного дисплея
Бренд та модель	ASUS DC300
Розміри (Д x Ш x В)	160 x 80 x 32 мм
Вага основного продукту	514 ± 5 г
Вага підставки	95 ± 5 г
Вага адаптера живлення	330 ± 5 г
Довжина вбудованого кабелю USB-C	650 мм
Вхідне живлення	100-240 В змінного струму, 50-60 Гц, 2,5 А
Вихідне живлення	20 В постійного струму, 7,5 А (макс. 150 Вт)
Порти висхідного зв'язку	1 x USB-C 3.2 Gen 2 (до 90 Вт зарядки)
Порти низхідного зв'язку передні	1 x аудіороз'єм 3,5 мм, 1 x USB-A 3.2 Gen 2 (10 Гбіт/с, 2,4 А), 1 x USB-C 3.2 Gen 2 (10 Гбіт/с, 3 А), 1 x зчитувач SD UHS-II
Порти низхідного зв'язку задні	2 x USB-A 3.2 Gen 1 (5 Гбіт/с), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC-in, 1 x замок Kensington
Максимальна роздільна здатність дисплея	Одиночний/подвійний: 4K@60 Гц, потрійний: 4K@30 Гц (з підтримкою DSC)
Сумісні операційні системи	Windows 10 або вище, macOS
Робоча температура	від 0°C до 35°C
Температура зберігання	від -30°C до 70°C
Технічне обслуговування та чищення	Використовуйте суху м'яку тканину. Не використовуйте рідини або абразивні засоби.
Безпека	Використовуйте лише адаптер живлення, що постачається. Не піддавайте впливу вологи або екстремальних температур. Підключайте до розетки із заземленням.
Запасні частини та ремонтопридатність	Немає деталей, які можна ремонтувати користувачем. Звертайтеся до служби підтримки ASUS для будь-якого втручання.
Загальна інформація	Потрійний дисплей, зарядка до 90 Вт для ноутбука, оновлення прошивки доступне на asus.com.

Часті запитання - DC300 ASUS

Які ноутбуки сумісні з док-станцією ASUS DC300?

Станція сумісна з більшістю ноутбуків Windows 10 або вище та macOS, які мають порт USB-C з підтримкою альтернативного режиму (DisplayPort) та зарядки (Power Delivery). Перегляньте список сумісності на сайті ASUS.

Чи можу я заряджати свій ноутбук через док-станцію?

Так, вбудований кабель USB-C може забезпечити до 90 Вт зарядки вашого ноутбука, за умови, що він підтримує зарядку через USB-C Power Delivery.

Скільки екранів я можу підключити та з якою роздільною здатністю?

Ви можете підключити до трьох екранів. При одиночному або подвійному дисплеї максимальна роздільна здатність становить 4K@60 Гц. При потрійному дисплеї - 4K@30 Гц (або 4K@60 Гц, якщо ваш пристрій та екрани підтримують DSC).

Чи працює док-станція з MacBook?

Так, вона працює з MacBook, оснащеними портами USB-C/Thunderbolt 3. Однак деякі моделі Mac не підтримують функцію MST (Multi-Stream Transport) для кількох екранів. Перевірте характеристики вашого Mac.

Які типи портів USB доступні на станції?

Станція має: спереду: 1 порт USB-A 3.2 Gen 2 (10 Гбіт/с), 1 порт USB-C 3.2 Gen 2 (10 Гбіт/с), зчитувач SD UHS-II; ззаду: 2 порти USB-A 3.2 Gen 1 (5 Гбіт/с), 1 порт USB-C (DisplayPort), HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, аудіороз'єм 3,5 мм.

Чи можна використовувати док-станцію без підключення адаптера живлення?

Ні, док-станція потребує адаптер живлення 150 Вт, що входить до комплекту, для правильної роботи, особливо якщо ви заряджаєте ноутбук або використовуєте кілька периферійних пристроїв.

Як оновити прошивку док-станції?

Зайдіть на сайт asus.com, знайдіть 'DC300' у розділі Підтримка, потім завантажте останню версію прошивки з вкладки 'Драйвери та посібники'. Дотримуйтесь наданих інструкцій.

Що робити, якщо мій комп'ютер не розпізнає док-станцію?

Переконайтеся, що порт USB-C вашого комп'ютера підтримує альтернативний режим та зарядку. Спробуйте інший кабель (якщо можливо) і переконайтеся, що адаптер живлення підключений. Оновіть драйвери та прошивку. Перезавантажте комп'ютер.

Чи підтримує док-станцію одночасно передачу даних і зарядку?

Так, вбудований кабель USB-C підтримує одночасно передачу даних (до 10 Гбіт/с) і зарядку (до 90 Вт), за умови, що ваш ноутбук це підтримує.

Чи можна використовувати станцію з планшетом Android або смартфоном?

Це залежить від вашого пристрою. Станція призначена в основному для ноутбуків, але може працювати з деякими планшетами або смартфонами, які підтримують альтернативний режим USB-C. Перегляньте список сумісності ASUS.

ПОСІБНИК КОРИСТУВАЧА DC300 ASUS

A. Док USB-C з потрійним дисплеєм ASUS
В. Адаптер 150 Вт
С. Док-підставка

D. Шнур живлення
Е. Керівництво користувача
F. Гарантійний талон

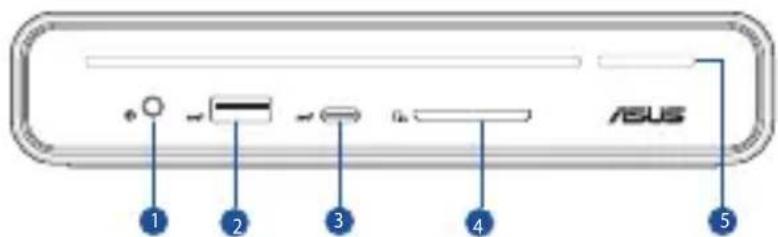

Огляд виробу

1. 3,5 мм Комбіноване гніздо аудіо
2. Порт USB 3.2 Gen 2 Type-A (10 Г6іт/с / 5,0 В== 2,4 A)
3. Порт USB 3.2 Gen 2 Type-C® (10 Г6іт/с / 5,0 В==3,0 A)
4. Пристрій читання SD-карти
5. Кнопка живлення & Світлодіодний індикатор

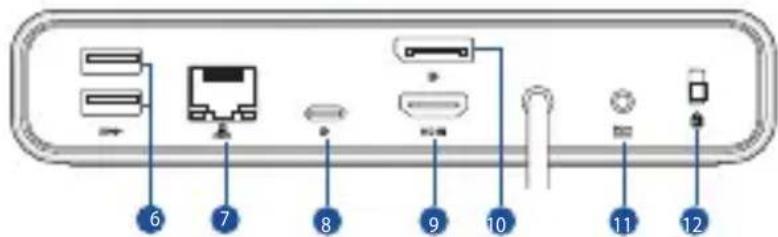

6. Порти USB 3.2 Gen 1 Type-A (5 Гбіт/с)

7. Порт LAN (RJ-45) (10/100/1000 Mbps)

8. Порт USB 3.2 Gen 2 Type-C® (Лише DP1.4)
9. Порт HDMI™ 2.0
10. Порт DisplayPort 1.4
11. Гніздо входу живлення (Постійного струму)
12. Kensington® lock

Світлодіодний індикатор

Док-з'єднання з адаптером	Статус ноутбука	Статус кнопки живлення
Підключення до живлення	Н/Д	Постійно оранжевий
	Вимкнення системи (S5)
	Зимова сплячка (S4)
	Призупинити (S3)
	Подано живлення Постійно білий
Відключено від джерела живлення	Н/Д	Вимкнений
	Вимкнення системи (S5)
	Зимова сплячка (S4)
	Призупинити (S3)

Технічні характеристики

Док USB-C з потрійним дисплеєм ASUS

Габарити	160 (Д) x 80 (Ш) x 32 (В) мм
Довжина кабелю	650 мм
Вага	Головний виріб: 514 ± 5 г; Док-підставка: 95 ± 5 гАдаптер без шнура живлення: 330 ± 5 г
Висхідний порт	1 x Кабель USB 3.2 Gen 2 (10 Гб/сек) Type-C® з енергоживленням до 90 Вт (5,0 В/ 9,0 В/ 15,0 В --- 3,0 А, до 20,0 В--- 4,5 А 90,0 Вт)
Порти вниз за течією	Передній1. 3,5 мм Комбіноване гніздо аудіо2. Порт USB 3.2 Gen 2 Type-A (10 Гбіт/с / 5,0 В--- 2,4 А)3. Порт USB 3.2 Gen 2 Type-C® (10 Гбіт/с / 5,0 В--- 3,0 А)4. Рідер картки Smart, SD4.0, UHS-II5. Кнопка живлення & Світлодіодний індикатор	Назад6. Порти USB 3.2 Gen 1 Type-A (5 Гбіт/с)7. Порт RJ-45 (10/100/1000 Mbps)8. Порт USB 3.2 Gen 2 Type-C® (DP1.4)9. Порт HDMITM 2.0 (3840 × 2160 @60Hz)10. Порт DisplayPort 1.4 (3840 × 2160@60Hz)11. Гніздо входу живлення (Постійного струму)(20,0 В--- 7,5 А, 150,0 W)12. Kensington® lock
Робоча температура	0 °C ~ 35 °C
Температура зберігання	-30 °C ~ 70 °C
Підтримувана операційна система	Windows® OS (Windows® 10 або вище)/MacOS
Роздільна здатність дисплею	Єдиний дисплей: до 4K@60HzПодвійний дисплей: до 4K@60HzПотрійний дисплей: до 4K@30Hz* Рекомендовано підключити екран з низькою роздільною здатністю.** Оскільки деякі моделі MACs не підтримують функцію MST, зверніться до виробника щодо подробиць.*** Коли стандарт DSC (Стискання потоку дисплею) на пристрої та моніторі підтримує пропорцію стискання 3:1, док підтримує роздільну здатність до 4K на 60 Гц у режимі подвійного дисплею (USB-C® + HDMITM 2.0 або USB-C® + DisplayPort 1.4) і підтримує до 4K на 30 Гц у режимі потрібного показу.**** Обидва режими підтримують функцію MST і є зворотно сумісними.

Адаптер

Габарити	138 (Д) x 68,5 (Ш) x 23,5 (В) мм	Вхідний струм	2,5 А
Вхідна напруга	100-240 Vac	частота входу	50-60 Hz
Номінальна напруга на виході	20,0 В	Рейтинг вихідного струму	7,5 А Макс. (150,0 Вт)

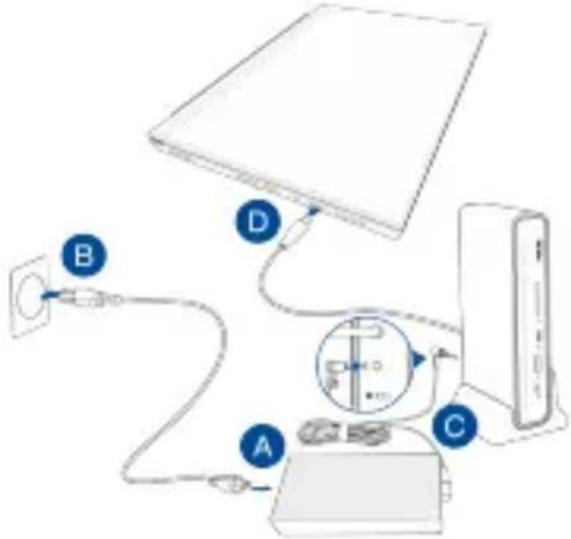

Користування доком USB-C з потрійним дисплеєм ASUS

Для користування доком USB-C з потрійним дисплеєм ASUS:

A. Підключіть шнур живлення змінного струму до адаптера змінного/постійного струму.
В. Підключіть адаптер змінного живлення до джерела живлення 100 В - 240 В.
C. Підключіть штепсельну виделку постійного струму до порту живлення доку USB-C з потрійним дисплеєм ASUS.
D. Підключіть кабель USB Type-C® до Портативного ПК.

ПРИМИТКИ:

• Перед першим користуванням док-підставкою перейдіть на www.asus.com, знайдіть ASUS Док USB-C із потрійним дисплеємі завантажте найновіше ПЗ з інформації про виріб Підтримка > Драйвер і утиліта.
- Щоб користуватися всіма можливостями, переконайтеся, що порт USB Type-C® на пристрої (Ноутбук, Планшет, Смартфон) має повну функціональність (заряджання, передача даних, відеовихід).
- Переконайтеся, що порт USB Type-C® на Портативному ПК підтримує Alt Mode Display.
- Заряджуйте акумулятор і подавайте живлення на Портативний ПК лише адаптером живлення з комплекту.
- На веб-сайті ASUS подано список сумісності виробів.

Розташування док USB-C з потрійним дисплеєм ASUS

Українська Спрощена декларація про відповідність нормам ЄС

ASUSTeK Computer Inc. заявляє, що цей пристрій відповідає основним вимогам та іншим відповідним положенням відповідних Директив. Повний текст декларації відповідності стандартам ЄС доступний на: www.asus.com/support.
