DC300 - USB-C ドッキングステーション ASUS - 無料のユーザーマニュアル

製品タイプ	USB-Cトリプルディスプレイドッキングステーション
ブランドとモデル	ASUS DC300
寸法 (長さ x 幅 x 高さ)	160 x 80 x 32 mm
本体重量	514 ± 5 g
スタンド重量	95 ± 5 g
電源アダプター重量	330 ± 5 g
内蔵USB-Cケーブル長	650 mm
入力電源	100-240 V AC, 50-60 Hz, 2.5 A
出力電源	20 V DC, 7.5 A (最大150 W)
アップストリームポート	1 x USB-C 3.2 Gen 2 (最大90W充電)
前面ダウンストリームポート	1 x 3.5mmオーディオジャック, 1 x USB-A 3.2 Gen 2 (10 Gb/s, 2.4 A), 1 x USB-C 3.2 Gen 2 (10 Gb/s, 3 A), 1 x SD UHS-IIカードリーダー
背面ダウンストリームポート	2 x USB-A 3.2 Gen 1 (5 Gb/s), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC入力, 1 x ケンジントンロック
最大表示解像度	シングル/デュアル: 4K@60 Hz, トリプル: 4K@30 Hz (DSC対応時)
対応OS	Windows 10以降, macOS
動作温度	0°C～35°C
保管温度	-30°C～70°C
お手入れとクリーニング	柔らかい乾いた布を使用してください。液体や研磨剤は使用しないでください。
安全上の注意	付属の電源アダプターのみを使用してください。湿気や極端な温度にさらさないでください。接地されたコンセントに接続してください。
交換部品と修理	ユーザーが修理可能な部品はありません。修理に関するお問い合わせはASUSサポートまでご連絡ください。
一般情報	トリプルディスプレイ、ノートパソコンへの最大90W充電、asus.comでファームウェアアップデート可能。

よくある質問 - DC300 ASUS

ASUS DC300ドッキングステーションはどのノートパソコンに対応していますか？

本ステーションは、USB-Cポートがオルタネートモード（DisplayPort）と充電（Power Delivery）に対応しているWindows 10以降およびmacOSのほとんどのノートパソコンと互換性があります。ASUS Webサイトの互換性リストをご確認ください。

ドッキングステーションを介してノートパソコンを充電できますか？

はい、内蔵USB-Cケーブルは、USB-C Power Delivery充電に対応している場合、最大90Wの充電をノートパソコンに供給できます。

何台のディスプレイを接続でき、解像度はどのくらいですか？

最大3台のディスプレイを接続できます。シングルまたはデュアル表示では、最大解像度は4K@60 Hzです。トリプル表示では4K@30 Hzです（デバイスとディスプレイがDSCに対応している場合は4K@60 Hz）。

ドッキングステーションはMacBookで動作しますか？

はい、USB-C/Thunderbolt 3ポートを搭載したMacBookで動作します。ただし、一部のMacモデルはマルチディスプレイのMST（マルチストリームトランスポート）機能に対応していません。お使いのMacの仕様をご確認ください。

ステーションではどのようなUSBポートが利用できますか？

前面: USB-A 3.2 Gen 2 (10 Gb/s) x 1, USB-C 3.2 Gen 2 (10 Gb/s) x 1, SD UHS-IIカードリーダー; 背面: USB-A 3.2 Gen 1 (5 Gb/s) x 2, USB-C (DisplayPort) x 1, HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, 3.5mmオーディオジャック。

電源アダプターを接続せずにドッキングステーションを使用できますか？

いいえ、正しく動作させるには付属の150W電源アダプターが必要です。特にノートパソコンを充電したり、複数の周辺機器を使用する場合に必要です。

ドッキングステーションのファームウェアを更新するにはどうすればよいですか？

asus.comにアクセスし、サポートセクションで「DC300」を検索し、最新のファームウェアを「ドライバーとマニュアル」タブからダウンロードしてください。提供される手順に従ってください。

ドッキングステーションがコンピューターに認識されない場合はどうすればよいですか？

お使いのコンピューターのUSB-Cポートがオルタネートモードと充電に対応していることを確認してください。可能であれば別のケーブルを試し、電源アダプターが接続されていることを確認してください。ドライバーとファームウェアを更新し、コンピューターを再起動してください。

ドッキングステーションはデータ転送と充電を同時にサポートしますか？

はい、内蔵USB-Cケーブルは、ノートパソコンが対応している場合、データ転送（最大10 Gb/s）と充電（最大90W）を同時にサポートします。

Androidタブレットやスマートフォンで使用できますか？

デバイスによります。本ステーションは主にノートパソコン向けに設計されていますが、USB-Cオルタネートモードに対応する一部のタブレットやスマートフォンで動作する場合があります。ASUSの互換性リストをご確認ください。

使用説明書 DC300 ASUS

A. ASUS USB-C 三投影擴充基座
B. 150W 充電器
C. 擴充基座支架

放置 ASUS Triple USB-C 三投影擴充基座

繁體中文

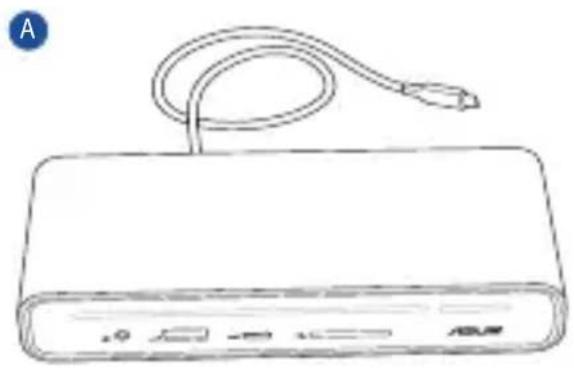

包装内容物

:USB-C Dock 乾地乾 ASUS-乾地乾

A. ASUS Triple Display USB-C Dock
B. 150W アダプター
C. Dockスタンド

D. 電源コード
E. ユーザーマニュアル
F. 保証書

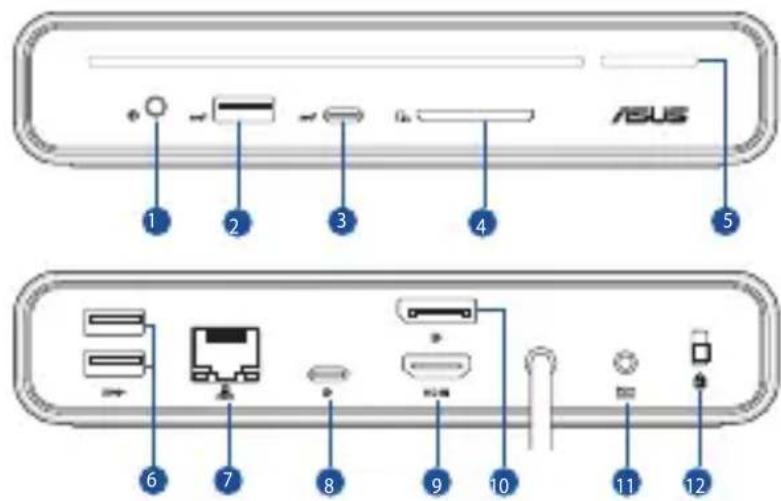

製品の概要

1. 3.5mm オーディオコンボジャック
2. USB3.2 (Type-A/Gen2) ポート (10Gbps / 5.0V 2.4A)
3. USB3.2 (Type-C/Gen2) ポート (10Gbps / 5.0V 3.0A)
4. SD カードリーダー
5. LED インジケーター付き電源キー
6. USB3.2 (Type-A/Gen1) ポート (5Gbps)

7. RJ-45 ポート (10/100/1000 Mbps)

8. USB3.2 (Type-C/Gen2) ポート (DP1.4 専用)

9. HDMI ™ 2.0 ポート
10. DisplayPort 1.4
11. 電源（DCIN）ジャック
12. Kensington® ロック

LED インジケーター

Dock(本製品)	ノートパソコンの状態	LEDインジケーター付き電源キー
電源に接続	N/A	オレンジ点灯
	シャットダウン(S5)
	休止 (S4)
	スリープ(S3)
	電源オン	白点灯
電源から切断	N/A	消灯
	シャットダウン(S5)
	休止 (S4)
	スリープ(S3)

製品の仕様
ASUS Triple Display USB-C Dock

サイズ	160(長)×80(幅)×32(高)mm
ケーブル長さ	650mm
重量	主な製品 514±5g; Dock スタンド 95±5gアダプター(電源コードを除く)330±5g
アップストリームポート	1×USB 3.2 Gen 2(10Gbps) Type-C® PD (Power Delivery) 対応ケーブル (5.0V/9.0V/15.0V---3.0A,最大20.0V=4.5A 90.0W)
ダウンストリームポート	正面1.3.5mm オーディオコンボジャック2. USB3.2 (Type-A/Gen2) ポート (10Gbps / 5.0V---2.4A)3. USB3.2 (Type-C/Gen2) ポート (10Gbps / 5.0V---3.0A)4. スマートカードリーダー、SD4.0、UHS-II5. LED インジケーター付電源キー	背面6. USB3.2 (Type-A/Gen2) ポート (5Gbps)7. RJ-45 ポート (10/100/1000 Mbps)8. USB3.2 (Type-C/Gen2) ポート (DP1.4 専用)9. HDMITM 2.0 ポート (3840 × 2160@60P)10. ディスプレイポート 1.4 ポート (3840 × 2160@60P)き1. 電源 (DCIN) ジャック (20:0V 7.5A, 150.0W)12.Kensington®ロック
動作温度	0°C~35°C
保管温度	-30°C~70°C
対応OS	Windows® OS (Windows® 10以上)/MacOS
ディスプレイの解像度	シングルディスプレイ:最大 4K@60Hzデュアルディスプレイ:最大 4K@60Hzトリプル ディスプレイ:最大 4K@30 Hz* 解像度の低いディスプレイから接続することをお勧めします。** デバイスにによっては MST 機能をサポートしていないものあります。詳細は製造メーカーにお問い合わせください。
ディスプレイの解像度	*** デバイス / モニターの DSC(Display Stream Compression)規格が圧縮率3:1に対応している場合、ドックは最大4K@60Hzの解像度でデュアルディスプレイモード(USB-C®+HDMITM2.0またはUSB-C®+DisplayPort 1.4)に対応し、リプルディスプレイモードで最大4K@30Hzまで対応します。****どちらのモードもMST機能をサポートしており、互換性があります。

アダプター

サイズ	138(長)×68.5(x23.5(高)mm)	入力電流	2.5A
入力電圧	100-240Vac	入力周波数	50-60Hz
定格出力電圧	20.0V	定格出力電流	7.5A 最大(150.0W)

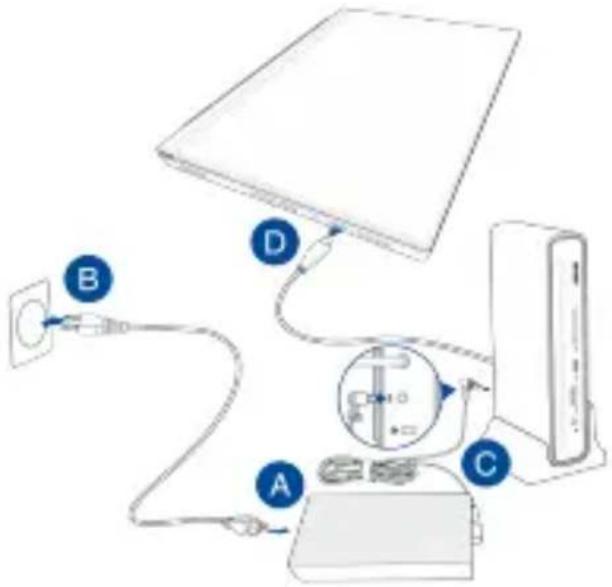

製品を使用する

ASUS Triple Display USB-C Dock 使用する場合

A. 電源コードと AC アダプターを接続します。
B. AC アダプターを 100V ～ 240V のコンセントに接続します。
C. ASUS Triple Display USB-C Dock の電源（DCIN）ポートに電源プラグを接続します。
D. USB Type-C®- ケーブルをノートパソコンに接続します。

注意：

• 本製品 を初めて使用する前に、www.asus.com にアクセスし、ASUS Triple Display USB-C Dockを検索して、製品ページのサポート > ドライバー & ユーティリティで 最新ファームウェアをダウンロードしてください。
• 最高のユーザーエクスペリエンスをお楽しみ頂くためには充電、データ転送および映像出力に対応している USB Type-C® ポート搭載のデバイスでご使用ください。
• 接続するノートパソコンが USB Type-C からの映像出力に対応している必要があります。
• 本製品付属の AC アダプターおよび電源コード以外で本機に電力を供給しないでください。また、付属の AC アダプターおよび / または電源コードを作品に使用しないでください。故障・事故の原因となります。
• ASUS 公式サイトで製品互換性一覧をご覧ください。

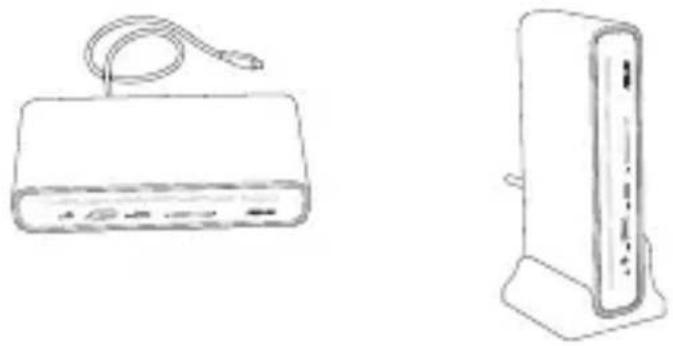

ASUS トリプルディスプレイ USB-C ドックの位置決め

設備名稱:ASUS USB-C 三投影擴充基座,型號(型式):DC300
單元Unit	現物物質及其化學符號
	鉛Lead(Pb)	天Mercury(Hg)	錦Cadmium(Cd)	六億錦Hexavalentchromium( Cr^+6 )	多溴聯苯Polybrominatedbiphenyls(PBB)	多溴二苯醚Polybrominateddiphenyl ethers(PBDE)
印刷電路板及電子組件-		○	○	○	○	○
結構組件(金屬/塑膠)	-	○	○	○	○	○
連接線	○	○	○	○	○	○
散熱設備	-	○	○	○	○	○
其他配件(如電源供應器)	-	○	○	○	○	○
備考1.“超出0.1 wt %”及“超出0.01 wt %”係指現物質之百分比含量超出百分比含量基準值。備考2.“○”係指該項現物質之百分比含量大超出百分比含量基準值。備考3.“-”係指該項現物質為排除項目。
