Ürün Tipi	Üçlü Görüntülemeli USB-C Bağlantı İstasyonu
Marka ve Model	ASUS DC300
Boyutlar (U x G x Y)	160 x 80 x 32 mm
Ana Ürün Ağırlığı	514 ± 5 g
Stand Ağırlığı	95 ± 5 g
Güç Adaptörü Ağırlığı	330 ± 5 g
Dahili USB-C Kablo Uzunluğu	650 mm
Giriş Gücü	100-240 V CA, 50-60 Hz, 2,5 A
Çıkış Gücü	20 V CC, 7,5 A (150 W max.)
Yukarı Bağlantı Portları	1 x USB-C 3.2 Gen 2 (90 W'a kadar şarj)
Ön Aşağı Bağlantı Portları	1 x 3,5 mm ses girişi, 1 x USB-A 3.2 Gen 2 (10 Gb/s, 2,4 A), 1 x USB-C 3.2 Gen 2 (10 Gb/s, 3 A), 1 x SD UHS-II okuyucu
Arka Aşağı Bağlantı Portları	2 x USB-A 3.2 Gen 1 (5 Gb/s), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC-in, 1 x Kensington kilidi
Maksimum Görüntü Çözünürlüğü	Tek/çift: 4K@60 Hz, üçlü: 4K@30 Hz (DSC desteği ile)
Uyumlu İşletim Sistemleri	Windows 10 ve üzeri, macOS
Çalışma Sıcaklığı	0°C - 35°C
Depolama Sıcaklığı	-30°C - 70°C
Bakım ve Temizlik	Kuru ve yumuşak bir bez kullanın. Sıvı veya aşındırıcı maddeler kullanmayın.
Güvenlik	Yalnızca birlikte verilen güç adaptörünü kullanın. Neme veya aşırı sıcaklıklara maruz bırakmayın. Topraklı prize takın.
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafından onarılabilir parça yoktur. Herhangi bir müdahale için ASUS desteğine başvurun.
Genel Bilgiler	Üçlü görüntüleme, dizüstü bilgisayar için 90 W'a kadar şarj, asus.com'da ürün yazılımı güncellemesi mevcuttur.

Sık sorulan sorular - DC300 ASUS

Hangi dizüstü bilgisayarlar ASUS DC300 bağlantı istasyonu ile uyumludur?

İstasyon, alternatif modu (DisplayPort) ve şarjı (Power Delivery) destekleyen USB-C bağlantı noktasına sahip çoğu Windows 10 ve üzeri dizüstü bilgisayar ve macOS ile uyumludur. Uyumluluk listesini ASUS web sitesinde kontrol edin.

Dizüstü bilgisayarımı bağlantı istasyonu üzerinden şarj edebilir miyim?

Evet, dahili USB-C kablo, dizüstü bilgisayarınız USB-C Power Delivery üzerinden şarjı destekliyorsa, bilgisayarınıza 90 W'a kadar şarj sağlayabilir.

Kaç ekran bağlayabilirim ve hangi çözünürlüklerde?

En fazla üç ekran bağlayabilirsiniz. Tek veya çift görüntülemede maksimum çözünürlük 4K@60 Hz'dir. Üçlü görüntülemede (cihazınız ve ekranlarınız DSC'yi destekliyorsa 4K@60 Hz) 4K@30 Hz'dir.

Bağlantı istasyonu MacBook ile çalışır mı?

Evet, USB-C/Thunderbolt 3 bağlantı noktalarına sahip MacBook'lar ile çalışır. Ancak bazı Mac modelleri birden çok ekran için MST (Çoklu Akış Taşıma) işlevini desteklemez. Mac'inizin özelliklerini kontrol edin.

İstasyonda hangi tür USB portları mevcuttur?

İstasyon şunları içerir: ön tarafta: 1 USB-A 3.2 Gen 2 bağlantı noktası (10 Gb/s), 1 USB-C 3.2 Gen 2 bağlantı noktası (10 Gb/s), SD UHS-II okuyucu; arka tarafta: 2 USB-A 3.2 Gen 1 bağlantı noktası (5 Gb/s), 1 USB-C (DisplayPort), HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, 3,5 mm ses girişi.

Bağlantı istasyonunu güç adaptörünü takmadan kullanabilir miyim?

Hayır, bağlantı istasyonunun düzgün çalışması için birlikte verilen 150 W güç adaptörü gerekir, özellikle bir dizüstü bilgisayar şarj ediyor veya birden çok çevre birimi kullanıyorsanız.

Bağlantı istasyonunun ürün yazılımı nasıl güncellenir?

asus.com sitesine gidin, Destek bölümünde 'DC300' arayın, ardından 'Sürücüler ve kılavuzlar' sekmesinden en son ürün yazılımını indirin. Verilen talimatları izleyin.

Bağlantı istasyonum bilgisayarım tarafından tanınmazsa ne yapmalıyım?

Bilgisayarınızın USB-C bağlantı noktasının alternatif modu ve şarjı desteklediğini kontrol edin. (Mümkünse) başka bir kablo deneyin ve güç adaptörünün takılı olduğundan emin olun. Sürücüleri ve ürün yazılımını güncelleyin. Bilgisayarı yeniden başlatın.

Bağlantı istasyonu aynı anda veri aktarımını ve şarjı destekliyor mu?

Evet, dahili USB-C kablo, dizüstü bilgisayarınız destekliyorsa, aynı anda veri aktarımını (10 Gb/s'ye kadar) ve şarjı (90 W'a kadar) destekler.

İstasyonu Android tablet veya akıllı telefon ile kullanabilir miyim?

Bu, cihazınıza bağlıdır. İstasyon öncelikle dizüstü bilgisayarlar için tasarlanmıştır, ancak USB-C alternatif modunu destekleyen bazı tablet veya akıllı telefonlar ile çalışabilir. ASUS uyumluluk listesini kontrol edin.

KULLANIM KILAVUZU DC300 ASUS

A. ASUS Üçlü Ekran USB-C Dock
B. 150W adaptör
C. Yerleştirme standı

D. Güç kablosu
E. Kullanım Kılavuzu
F. Garanti kartı

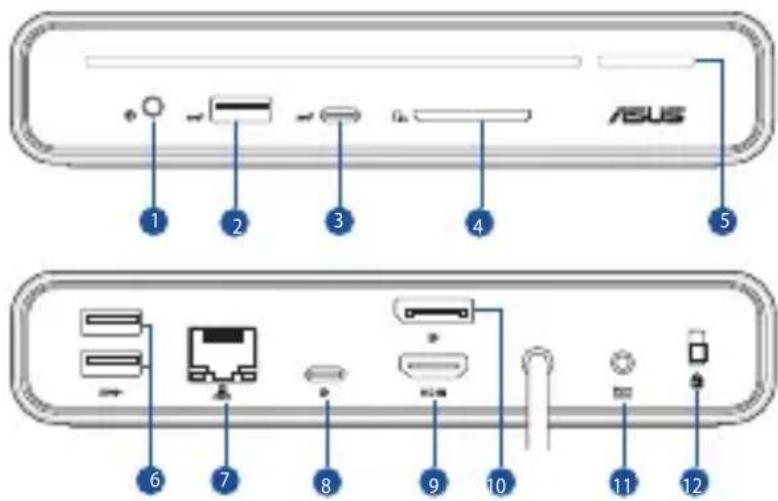

Ürüne genel bakış

1. 3,5mm Kombo ses girişi
2. USB 3.2 Gen 2 Type-A bağlantı noktası (10Gbps/5,0V = 2,4A)
3. USB 3.2 Gen 2 Type-C® bağlantı noktası (10Gbps/5,0V == 3,0A)
4. SD kart okuyucu
5. Güç Tuşu & LED göstergesi

6. USB 3.2 Gen 1 Type-A bağlantı noktaları (5Gbps)

7. LAN (RJ-45) bağlantı noktası (10/100/1000 Mbps)

8. USB 3.2 Gen 2 Type-C® bağlantı noktası (Yalnızca DP1.4)
9. HDMI™ 2.0 bağlantı noktası
10. DisplayPort 1.4 bağlantı noktası
11. Güç (DCIN) Jakı
12. Kensington® kilit

LED göstergesi

Adaptörlü yuva Dizüstü durumu Güç Tuşu Durumu
Güç kaynağına bağlı	Yok	Sabit TuruncuKapat (S)
	Kış uykusuna yatmak (S4)
	Askıya Al (S3) Yanıp sönen beyaz
	Güç açık Sabit Beyaz
Güç kaynağıyla bağlantısı kesildi	Yok	Kapalı
	Kapat (S5)
	Kış uykusuna yatmak (S4)
	Askıya Al (S3)

Teknik özellikler

ASUS Üçlü Ekran USB-C Dock

Boyutlar	160 (U) x 80 (G) x 32 (Y) mm
Kablo uzunluğu	650mm
Ağırlık	Ana ürün: 514 ± 5g; Yerleştirme standı: 95 ± 5gGüç kablosu olmayan adaptör: 330 ± 5g
Yukarı akışbağlantınoktası	1 x USB 3.2 Gen 2 (10Gbps) Tip-C® Güç Beslemeli kablo 90w’akadar (5,0V/ 9,0V/ 15,0V=3,0A, 20,0V 4,5A 90,0W’yakadar)
Aşağı akışbağlantınoktaları	Ön1. 3,5mm Kombo ses girişi2. USB 3.2 Gen 2 Type-Abağlantı noktası(10Gbps/5,0V=2,4A)3. USB 3.2 Gen 2 Type-C®bağlantı noktası(10Gbps/5,0V=3,0A)4. Akıllı kart okuyucu,SD4.0, UHS-II5. Güç Tuşu & LEDgöstergesi	Geri6. USB 3.2 Gen 1 Type-A bağlantınoktaları (5Gbps)7. RJ-45 bağlantı noktası(10/100/1000 Mbps)8. USB 3.2 Gen 2 Type-C® bağlantınoktası (Yalnızca DP1.4)9. HDMITM 2.0 bağlantı noktası(3840 × 2160@60Hz)10. DisplayPort 1.4 bağlantınoktası (3840 × 2160@60Hz)11. Güç (DCIN) Jakı (20,0V=7,5A,150,0W)12. Kensington® kilit
ÇalışmaSıcaklığı	0 °C ~ 35 °C
DepolamaSıcaklığı	-30 °C ~ 70 °C
DesteklenenİşletimSistemi	Windows® OS (Windows® 10 veya üstü)/MacOS
EkranÇözünürlüğü	Tek ekran: 4K@60Hz’ya kadarÇift ekran: 4K@60Hz’ya kadarÜçlü ekran: 4K@30Hz’ya kadar* Ekranı düşük çözünürlüklü olandan bağlamanız önerilir.** Bazı MAC modelleri MST işlevini desteklemediğinden, dahafazla ayrıntı için lütfen üreticiyle iletişime geçin.
EkranÇözünürlüğü	*** Cihazınızın ve monitörünüzün DSC (Ekran Akışı Sıkıştırma) standardı 3:1 sıkıştırma oranını desteklediğinde, dock çift ekran modunda (USB-C® + HDMITM) 4K@60Hz'ye kadar çözünürlüğü destekler 2.0 veya USB-C® +DisplayPort 1.4) ve üçlü ekran modunda 4K@30Hz'e kadar destekler.**** Her iki mod da MST işlevini destekler ve geriye dönük uyumludur.

Adaptör

Boyutlar	138 (U) x 68,5 (G) x 23,5 (Y) mm	Giriş akımı	2,5A
Giriş voltajı	100-240Vac	Giriş frekansı	50-60Hz
Anma çıkış gerilimi	20,0V	Değerlendirme çıkış akımı	7,5A máx. (150,0W)

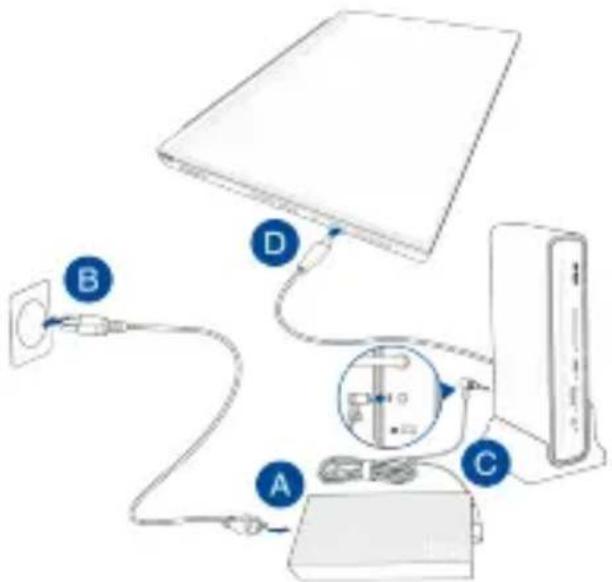

ASUS Üçlü Ekran USB-C Bağlantı İstasyonunuzu kullanma

ASUS Üçlü Ekran USB-C Bağlantı İstasyonunuzu kullanmak için:

A. AC güç kablosunu AC/DC adaptörüne bağlayın.
B. AC güç adaptörünü 100V\~240V güç kaynağına takın.
C. DC güç fişini ASUS Üçlü Ekran USB-C Dock'unuzun güç (DCIN) bağlantı noktasına takın.
D. USB Type-C® kablosunu Dizüstü Bilgisayarınıza bağlayın.

NOTLAR:

• Yerleştirme standını ilk kez kullanmadan önce, lütfen www.asus.com adresine gidin, ASUS Triple Display USB-C Dock'u arayın ve ürün bilgilerinin Destek > Sürücü ve Yardımcı Program bölümünden en son aygıt yazılımını indirin.
• En iyi kullanıcı deneyimi için lütfen aygıtınızdaki (Dizüstü Bilgisayar/Tablet/Cep Telefonu) USB Type-C® bağlantı noktasının tam işlevsellik (Şarj/Veri Aktarımı/Video Çıkışı) sunduğundan emin olun.
• Dizüstü bilgisayarınızdaki USB Type-C® bağlantı noktasının Alt Mod Ekranını desteklediğinden emin olun.
• Pil takımını şarj etmek ve Dizüstü bilgisayarınıza güç sağlamak için yalnızca ürünle birlikte verilen güç adaptörünü kullanın.
• Ürün uyumluluk listesi için ASUS web sitesini ziyaret edin.

ASUS Üçlü Ekran USB-C Dock'unuzu Konumlandırma

Türkçe Basitleştirilmiş AB Uyumluluk Bildirimi

AsusTek Computer Inc., bu aygıtin temel gereksinimlerle ve ilişkili Yönergelerin diğer ilgili koşullarıyla uyumlu olduğunu beyan eder. AB uygunluk bildiriminin tam metni şu adreste bulunabilir: www.asus.com/support.
