| Tip produs | Stație de andocare USB-C cu trei afișaje |
| Marcă și model | ASUS DC300 |
| Dimensiuni (L x l x H) | 160 x 80 x 32 mm |
| Greutate produs principal | 514 ± 5 g |
| Greutate suport | 95 ± 5 g |
| Greutate adaptor de curent | 330 ± 5 g |
| Lungime cablu USB-C integrat | 650 mm |
| Alimentare intrare | 100-240 V CA, 50-60 Hz, 2,5 A |
| Alimentare ieșire | 20 V CC, 7,5 A (150 W max.) |
| Porturi legătură ascendentă | 1 x USB-C 3.2 Gen 2 (până la 90 W de încărcare) |
| Porturi legătură descendentă față | 1 x mufă audio 3,5 mm, 1 x USB-A 3.2 Gen 2 (10 Gb/s, 2,4 A), 1 x USB-C 3.2 Gen 2 (10 Gb/s, 3 A), 1 x cititor SD UHS-II |
| Porturi legătură descendentă spate | 2 x USB-A 3.2 Gen 1 (5 Gb/s), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC-in, 1 x încuietoare Kensington |
| Rezoluție maximă de afișare | Simplu/dual: 4K@60 Hz, triplu: 4K@30 Hz (cu suport DSC) |
| Sisteme de operare compatibile | Windows 10 sau superior, macOS |
| Temperatură de funcționare | 0°C până la 35°C |
| Temperatură de depozitare | -30°C până la 70°C |
| Întreținere și curățare | Utilizați o cârpă uscată și moale. Nu utilizați lichide sau produse abrazive. |
| Siguranță | Utilizați numai adaptorul de curent furnizat. Nu expuneți la umiditate sau temperaturi extreme. Conectați la o priză cu împământare. |
| Piese de schimb și reparabilitate | Nu există piese reparabile de către utilizator. Contactați suportul ASUS pentru orice intervenție. |
| Informații generale | Afișaj triplu, încărcare până la 90 W pentru laptop, actualizare firmware disponibilă pe asus.com. |
Întrebări frecvente - DC300 ASUS
Ce laptopuri sunt compatibile cu stația de andocare ASUS DC300?
Stația este compatibilă cu majoritatea laptopurilor Windows 10 sau superior și macOS care au un port USB-C ce suportă modul alternativ (DisplayPort) și încărcarea (Power Delivery). Consultați lista de compatibilitate pe site-ul ASUS.
Pot să încarc laptopul prin stația de andocare?
Da, cablul USB-C integrat poate furniza până la 90 W de încărcare pentru laptop, cu condiția ca acesta să suporte încărcarea prin USB-C Power Delivery.
Câte ecrane pot conecta și cu ce rezoluții?
Puteți conecta până la trei ecrane. În mod simplu sau dublu, rezoluția maximă este de 4K@60 Hz. În mod triplu, este de 4K@30 Hz (sau 4K@60 Hz dacă dispozitivul și ecranele dvs. suportă DSC).
Funcționează stația de andocare cu un MacBook?
Da, funcționează cu MacBook-uri echipate cu porturi USB-C/Thunderbolt 3. Totuși, unele modele de Mac nu suportă funcția MST (Multi-Stream Transport) pentru ecrane multiple. Verificați specificațiile Mac-ului dvs.
Ce tipuri de porturi USB sunt disponibile pe stație?
Stația dispune de: în față: 1 port USB-A 3.2 Gen 2 (10 Gb/s), 1 port USB-C 3.2 Gen 2 (10 Gb/s), un cititor SD UHS-II; în spate: 2 porturi USB-A 3.2 Gen 1 (5 Gb/s), 1 port USB-C (DisplayPort), HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, mufă audio 3,5 mm.
Pot folosi stația de andocare fără a conecta adaptorul de curent?
Nu, stația de andocare necesită adaptorul de curent de 150 W furnizat pentru a funcționa corect, mai ales dacă încărcați un laptop sau utilizați mai multe periferice.
Cum actualizez firmware-ul stației de andocare?
Accesați site-ul asus.com, căutați 'DC300' în secțiunea Suport, apoi descărcați cel mai recent firmware din fila 'Drivere și manuale'. Urmați instrucțiunile furnizate.
Ce fac dacă stația mea de andocare nu este recunoscută de calculator?
Verificați dacă portul USB-C al calculatorului dvs. suportă modul alternativ și încărcarea. Încercați un alt cablu (dacă este posibil) și asigurați-vă că adaptorul de curent este conectat. Actualizați driverele și firmware-ul. Reporniți calculatorul.
Suportă stația de andocare transferul de date și încărcarea în același timp?
Da, cablul USB-C integrat suportă transferul de date (până la 10 Gb/s) și încărcarea (până la 90 W) simultan, cu condiția ca laptopul dvs. să le suporte.
Pot folosi stația cu o tabletă Android sau un smartphone?
Depinde de dispozitivul dvs. Stația este concepută în principal pentru laptopuri, dar poate funcționa cu unele tablete sau smartphone-uri care suportă modul alternativ USB-C. Consultați lista de compatibilitate ASUS.
Întrebările utilizatorilor despre DC300 ASUS
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Nicio întrebare deocamdată. Fiți primul care pune una.
Descărcați instrucțiunile pentru Stație de andocare USB-C în format PDF gratuit! Găsiți manualul dvs. DC300 - ASUS și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. DC300 mărcii ASUS.
MANUAL DE UTILIZARE DC300 ASUS

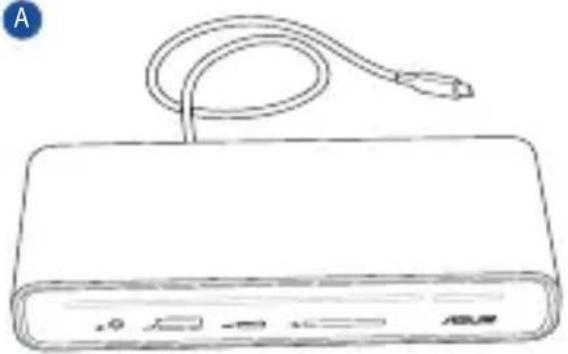

Continutul ambalajului
Romana
A

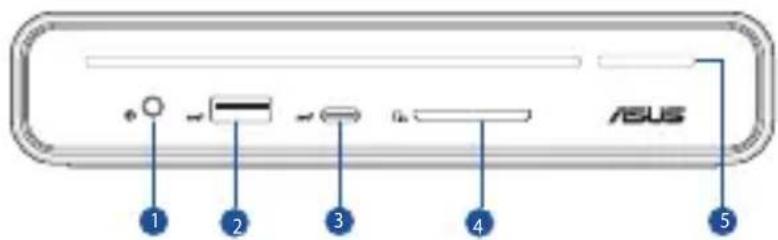

Prezentare generală produs
- 3,5mm mufă audio combinată
- Port USB 3.2 Gen 2 Tip-A (10Gbps/5.0V == 2.4A)
- Port USB 3.2 Gen 2 Tip-C® (10Gbps/5.0V == 3.0A)
- Cititor de carduri SD
- Tastă pentru alimentare & Indicator LED

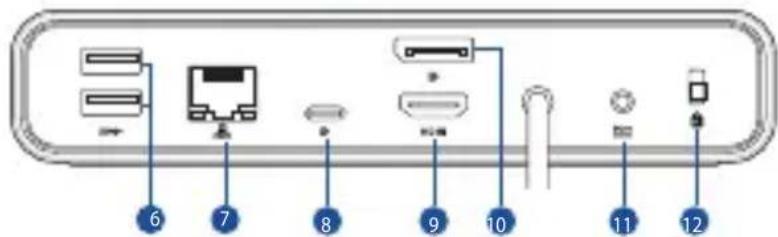

- Porturi USB 3.2 Gen 1 Tip-A (5Gbps)
-
Port RJ-45 (10/100/1000 Mbps)
-
Port USB 3.2 Gen 2 Tip-C® (numai DP1.4)
- Port HDMI™ 2.0
- Port DisplayPort 1.4
- Jack alimentare (DCIN)
- Încuietoare Kensington®
Indicator LED
| Stație de andocare cu adaptor | Stare notebook | Stare tastă de pornire/oprire |
| Conectat la sursă de alimentare | Nu este cazul | Portocaliu constant |
| Închidere (S5) | ||
| Hiberna (S4) | ||
| Suspendare (S3) | ||
| Pornit Alb constant | ||
| Deconectat de la sursa de alimentare | Nu este cazul | Dezactivat |
| Închidere (S5) | ||
| Hiberna (S4) | ||
| Suspendare (S3) |
Specificații
ASUS USB-C Dock cu ecran triplu
| Dimensiuni | 160 (L) x 80 (l) x 32 (î) mm | |
| Lungime cablu | 650mm | |
| Greutate | Produs principal: 514 ± 5g; Suport stație de andocare: 95 ± 5gAdaptor fără cablu de alimentare: 330 ± 5g | |
| Port upstream | 1 x Cablu USB 3.2 Gen 2 (10Gbps) Type-C® cu Power Delivery până la 90W (5.0V/ 9.0V/ 15.0V=3.0A, până la 20.0V =4.5A 90.0W) | |
| Porturi downstream | Față1.3,5mm mufă audio combinată2. Port USB 3.2 Gen 2 Tip-A (10Gbps/5.0V=2.4A)3. Port USB 3.2 Gen 2 Tip-C® (10Gbps/5.0V=3.0A)4. Cititor Smart card, SD4.0, UHS-II5. Tastă pentru alimentare & Indicator LED | Înapoi6. Porturi USB 3.2 Gen 1 Tip-A (5Gbps)7. Port RJ-45 (10/100/1000 Mbps)8. Port USB 3.2 Gen 2 Tip-C® (DP1.4)9. Port HDMITM 2.0 (3840 × 2160@60Hz)10. Port DisplayPort 1.4 (3840 × 2160@60Hz)11. Jack alimentare (DCIN) (20.0V =7.5A, 150.0W)12. Încuietoare Kensington® |
| Temperatură de lucru | 0 °C ~ 35 °C | |
| Temperatură de depozitare | -30 °C ~ 70 °C | |
| Sistem de operare acceptat | Windows® OS (Windows® 10 sau o versiune ulterioară)/MacOS | |
| Rezoluție afișaj | Afisaj unic: până la 4K@60HzAfisaj dublu: până la 4K@60HzAfisaj triplu: până la 4K@30Hz* Vă recomandăm să conectați ecranul de la cel cu rezoluție scăzută.** Deoarece unele modele Mac nu acceptă funcția MST, vă rugăm să contactați producătorul pentru mai multe detalii.*** Atunci când standardul DSC (Display Stream Compression) al dispozitivului și al monitorului dvs. acceptă un raport de compresie de 3:1, suportul de andocare acceptă o rezoluție de până la 4K@60Hz în modul de afişare dublă (USB-C® + HDMITM 2.0 sau USB-C® +DisplayPort 1.4) și acceptă până la 4K@30Hz în modul de afişare triplă.**** Ambele moduri sunt compatibile cu funcția MST și sunt compatibile înapoi. | |
Adaptor
| Dimensiuni | 138 (L) x 68.5 (l) x 23.5 (l) mm | Curent de intrare | 2.5A |
| Tensiune de intrare | 100-240Vac | Frecventa de intrare | 50-60Hz |
| Interval ieşire tensiune | 20.0V | Evaluarea curen-tului de ieşire | 7.5A max. (150.0W) |

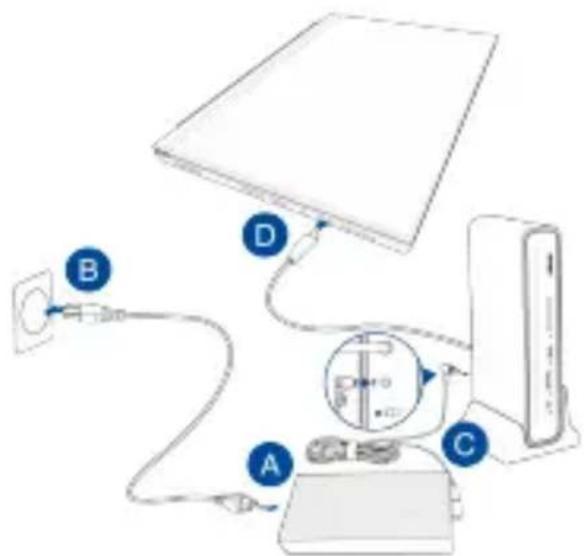

Utilizarea ASUS USB-C Dock cu ecran triplu
A. Conectați cablul de alimentare c.a. la adaptorul c.a./c.c.
B. Conectați adaptorul de c.a. la o sursă de alimentare de 100 V\~240 V.
C. Conectați mufa de alimentare c.c. la portul de alimentare (intrare c.c.) al ASUS USB-C Dock cu ecran triplu.
D. Conectați cablul USB Tip-C® la notebook.
RETINETI:
- Înainte de a utiliza suportul de andocare pentru prima dată, vă rugăm să accesati www.asus.com, să căutați ASUS USB-C Dock cu ecran triplu și să descărcați cel mai recent firmware din secțiunea Support > Driver & Utility din informațiile despre produs.
- Pentru cea mai bună experiență de utilizare, portul USB Tip-C® de pe dispozitivul dvs. (notebook/tabletă/telefon mobil) trebuie să ofere funcționalitate completă (încărcare/transfer de date/ieșire video).
- Asigurați-vă că portul USB Tip-C® de pe notebook-ul dvs. este compatibil cu Alt Mode Display.
- Utilizați numai adaptorul de alimentare inclus în pachet pentru a încărca accumulatorul și pentru a alimenta PC-ul Notebook.
- Vizitați site-ul web ASUS pentru a vedea lista produselor compatibile.
Pozitionarea ASUS USB-C Dock cu ecran triplu
Romană Declarație de conformitate UE, versiune simplificat
ASUSTeK Computer Inc. declară că acest dispozitiv se conformează cerințelor esențiale și altor prevederi relevante ale directivelor conexe. Textul complet al declarației de conformitate a Uniunii Europene se găsește la: www.asus.com/support.
