DC300 - USB-C dokovací stanice ASUS - Bezplatný návod k obsluze

Typ produktu	USB-C dokovací stanice s trojitým zobrazením
Značka a model	ASUS DC300
Rozměry (D x Š x V)	160 x 80 x 32 mm
Hmotnost hlavního produktu	514 ± 5 g
Hmotnost stojanu	95 ± 5 g
Hmotnost napájecího adaptéru	330 ± 5 g
Délka integrovaného USB-C kabelu	650 mm
Vstupní napájení	100-240 V AC, 50-60 Hz, 2,5 A
Výstupní napájení	20 V DC, 7,5 A (150 W max)
Porty upstream	1 x USB-C 3.2 Gen 2 (až 90 W nabíjení)
Přední downstream porty	1 x 3,5 mm audio jack, 1 x USB-A 3.2 Gen 2 (10 Gb/s, 2,4 A), 1 x USB-C 3.2 Gen 2 (10 Gb/s, 3 A), 1 x SD UHS-II čtečka
Zadní downstream porty	2 x USB-A 3.2 Gen 1 (5 Gb/s), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC-in, 1 x Kensington zámek
Maximální rozlišení displeje	Jedno/duální: 4K@60 Hz, trojité: 4K@30 Hz (s podporou DSC)
Kompatibilní operační systémy	Windows 10 nebo novější, macOS
Provozní teplota	0°C až 35°C
Skladovací teplota	-30°C až 70°C
Údržba a čištění	Používejte suchý a měkký hadřík. Nepoužívejte kapaliny ani abrazivní prostředky.
Bezpečnost	Používejte pouze dodaný napájecí adaptér. Nevystavujte vlhkosti nebo extrémním teplotám. Připojte k zásuvce s uzemněním.
Náhradní díly a opravitelnost	Žádné uživatelem opravitelné díly. V případě zásahu kontaktujte podporu ASUS.
Obecné informace	Trojité zobrazení, nabíjení až 90 W pro notebook, aktualizace firmwaru dostupná na asus.com.

Často kladené otázky - DC300 ASUS

Které notebooky jsou kompatibilní s dokovací stanicí ASUS DC300?

Stanice je kompatibilní s většinou notebooků s Windows 10 nebo novějším a macOS, které mají port USB-C podporující alternativní režim (DisplayPort) a nabíjení (Power Delivery). Zkontrolujte seznam kompatibility na webu ASUS.

Mohu nabíjet notebook přes dokovací stanici?

Ano, integrovaný USB-C kabel může poskytnout až 90 W nabíjení vašeho notebooku, pokud podporuje nabíjení přes USB-C Power Delivery.

Kolik monitorů mohu připojit a s jakým rozlišením?

Můžete připojit až tři monitory. Při jednom nebo duálním zobrazení je maximální rozlišení 4K@60 Hz. Při trojitém zobrazení je 4K@30 Hz (nebo 4K@60 Hz, pokud vaše zařízení a monitory podporují DSC).

Funguje dokovací stanice s MacBookem?

Ano, funguje s MacBooky vybavenými porty USB-C/Thunderbolt 3. Některé modely Mac však nepodporují funkci MST (Multi-Stream Transport) pro více monitorů. Zkontrolujte specifikace vašeho Macu.

Jaké typy USB portů jsou na stanici k dispozici?

Stanice má: vpředu: 1 port USB-A 3.2 Gen 2 (10 Gb/s), 1 port USB-C 3.2 Gen 2 (10 Gb/s), čtečka SD UHS-II; vzadu: 2 porty USB-A 3.2 Gen 1 (5 Gb/s), 1 port USB-C (DisplayPort), HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, 3,5 mm audio jack.

Mohu používat dokovací stanici bez připojeného napájecího adaptéru?

Ne, dokovací stanice vyžaduje dodaný 150 W napájecí adaptér pro správnou funkci, zejména pokud nabíjíte notebook nebo používáte více zařízení.

Jak aktualizovat firmware dokovací stanice?

Přejděte na web asus.com, vyhledejte 'DC300' v sekci Podpora, poté stáhněte nejnovější firmware z karty 'Ovladače a manuály'. Postupujte podle pokynů.

Co dělat, když můj počítač nerozpozná dokovací stanici?

Zkontrolujte, zda USB-C port vašeho počítače podporuje alternativní režim a nabíjení. Zkuste jiný kabel (pokud je to možné) a ujistěte se, že je napájecí adaptér zapojen. Aktualizujte ovladače a firmware. Restartujte počítač.

Podporuje dokovací stanice přenos dat a nabíjení současně?

Ano, integrovaný USB-C kabel podporuje přenos dat (až 10 Gb/s) a nabíjení (až 90 W) současně, pokud to váš notebook podporuje.

Mohu stanici použít s tabletem Android nebo chytrým telefonem?

Záleží na vašem zařízení. Stanice je primárně určena pro notebooky, ale může fungovat s některými tablety nebo chytrými telefony podporujícími alternativní režim USB-C. Zkontrolujte seznam kompatibility ASUS.

NÁVOD K OBSLUZE DC300 ASUS

A. Dokovací stanice ASUS Triple Display USB-C
B. Adaptér 150 W
C. Dokovací stojánek

D. Napájecí kabel
E. Návod k použití
F. Záruční list

Popis produktu

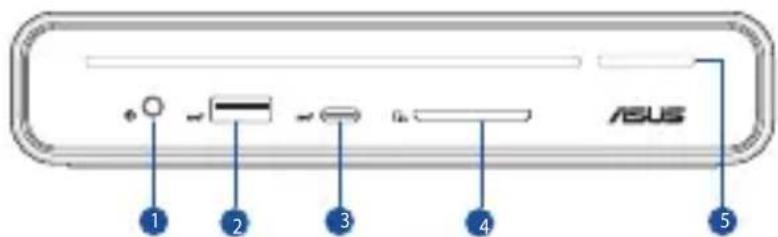

1. 3,5mm kombinovaný audio konektor
2. Port USB 3.2 Gen 2 Type-A (10Gbps/5.0V=2.4A)
3. Port USB 3.2 Gen 2 Type-C® (10Gbps/5.0V== 3.0A)
4. Čtečka karet SD
5. Vypínač & indikátor LED

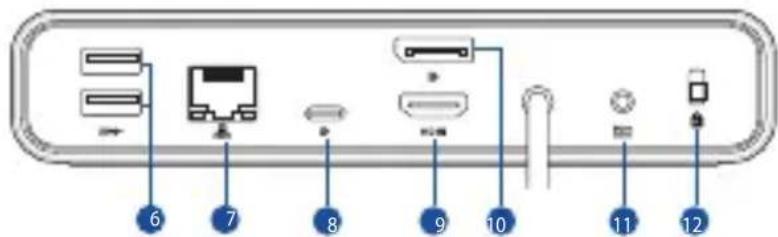

6. Porty USB 3.2 Gen 1 Type-A (5Gbps)
7. Port LAN (RJ-45) (10/100/1000 Mbps)

8. Port USB 3.2 Gen 2 Type-C® (Pouze DP1.4)

9. Port HDMI™ 2.0

10. Port DisplayPort 1.4
11. Napájecí konektor jack (DCIN)
    12.Zámek Kensington®

Indikátor LED

Dok s adaptérem Stav notebooku Stav tlačítka napájení
Připojeno ke zdroji napájení	Neuvedeno	Svítí oranžověVypnout (S5)
	Nečinnost (S4)
	Pozastavit (S3) Bliká bíle
	Napájení zapnuto Svítí bíle
Odpojeno od zdroje napájení	Neuvedeno	Vypnuto
	Vypnout (S5)
	Nečinnost (S4)
	Pozastavit (S3)

Technické údaje

Dokovací stanice ASUS Triple Display USB-C

Rozměry	160 (D) x 80 (Š) x 32 (V) mm
Délka kabelu	650mm
Hmotnost	Hlavní produkt: 514 ± 5g; Dokovací stojánek: 95 ± 5gAdaptér bez napájecího kabelu: 330 ± 5g
Port pro připojení k PC	1 x Kabel USB 3.2 Gen 2 (10Gbps) Type-C® s podporou Power Delivery až 90 W (5.0V/ 9.0V/ 15.0V=3.0A, až 20.0V = 4.5A 90.0W)
Porty pro připojení periferií a zařízení	Přední1. 3,5mm kombinovaný audio konektor2. Port USB 3.2 Gen 2 Type-A (10Gbps/5.0V=2.4A)3. Port USB 3.2 Gen 2 Type-C® (10Gbps/5.0V=3.0A)4. Čtečka chytrých karet, SD4.0, UHS-II5. Vypínač & indikátor LED	Zpět6. Porty USB 3.2 Gen 1 Type-A (5Gbps)7. Port RJ-45 (10/100/1000 Mbps)8. Port USB 3.2 Gen 2 Type-C® (Pouze DP1.4)9. Port HDMITM 2.0 (3840 × 2160@60Hz)10. Port DisplayPort 1.4 (3840 × 2160@60Hz)11. Napájecí konektor jack (DCIN) (20.0V=7.5A, 150.0W)12. Zámek Kensington®
Provozní teplota	0 °C ~ 35 °C
Skladovací teplota	-30 °C ~ 70 °C
Podporovaný operační systém	Windows® OS (Windows® 10 nebo vyšší)/MacOS
Rozlišení zobrazení	Jeden displej: až 4K@60HzDva displeje: až 4K@60HzTři displeje: až 4K@30Hz* Doporučujeme připojit obrazovku z nižšího rozlišení.** Vzhledem k tomu, že některé modely MAC nepodporují funkci MST, další podrobnosti vám poskytne vyrobce.
Rozlišenízobrazení	*** Když standard DSC (Display Stream Compression) vašeho zařízení a monitoru podporuje kompresní poměr 3:1, tato dokovací stanice podporuje rozlišení až 4K při 60 Hz v režimu duálního zobrazení (USB-C® + HDMITM 2.0 nebo USB-C® +DisplayPort 1.4) a podporuje rozlišení až 4K při 30 Hz v režimu trojitého zobrazení.**** Oba režimy podporují funkci MST a jsou zpětně kompatibilní.

Adaptér

Rozměry	138 (D) x 68.5 (Š) x 23.5 (V) mm	Vstupní proud	2.5A
Vstupní napětí	100-240Vac	Vstupní frekvence	50-60Hz
Jmenovité výstupní napětí	20.0V	Jmenovitý výstupní proud	7.5A max.(150.0W)

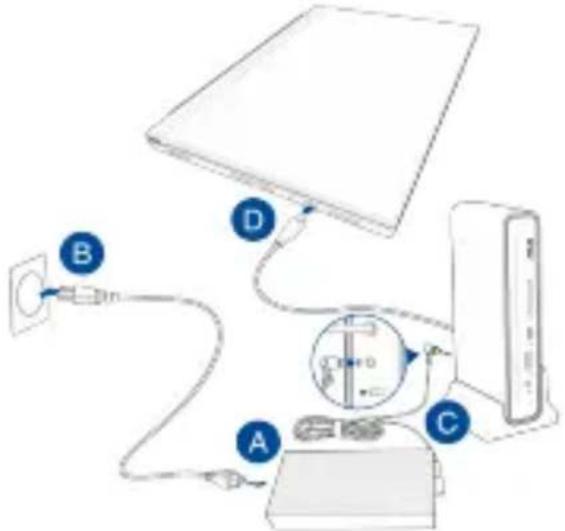

Schéma zapojení dokovací stanice ASUS Triple Display USB-C

Pokyny pro používání doku ASUS Triple Display USB-C:

A. Připojte kabel střídavého napájení k adaptéru střídavého/ stejnosměrného napájení.
B. Připojte napájecí adaptér do zásuvky 100 - 240 V.
C. Připojte zástrčku stejnosměrného napájení k portu napájení (DCIN) doku ASUS Triple Display USB-C.
D. Připojte kabel USB Type-C® k notebooku.

POZNÁMKY:

• Před prvním použitím dokovacího stojánku přejděte na web www.asus.com, vyhledejte položku „ASUS Triple Display USB-C Dock“ a stáhněte si nejaktuálnější firmware v části Support (Podpora) > Driver & Utility (O vladač a nástroj) informací o produktu.
• Pro nejlepší uživatelský zážitek se ujistěte, že port USB Type-C® na vašem zařízení (notebook/tablet/mobilní telefon) nabízí plnou funkčnost (nabíjení/přenos dat/výstup videoa).
• Zkontrolujte, zda port USB Type-C® vašeho notebooku podporuje standard Alt Mode Display.
  • K nabíjení baterie a napájení notebooku používejte pouze přiložený napájecí adaptér.
• Navštivte webové stránky společnosti ASUS, kde najdete seznam kompatibility produktů.

Umístění dokovací stanice ASUS Triple Display USB-C

Cestina

Čeština Zjednodušené prohlášení o shodě EU

Společnost ASUSTeK Computer Inc. tímto prohlašuje, že toto zařízení splňuje základní požadavky a další příslušná ustanovení souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici na adrese: www.asus.com/support.
