РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DC300 ASUS

A. Док-станция ASUS с тремя порта- ми USB-C
В. Блок питания 150 Вт
С. Подставка

D. Шнур питания
E. Руководство пользователя
F. Гарантийный талон

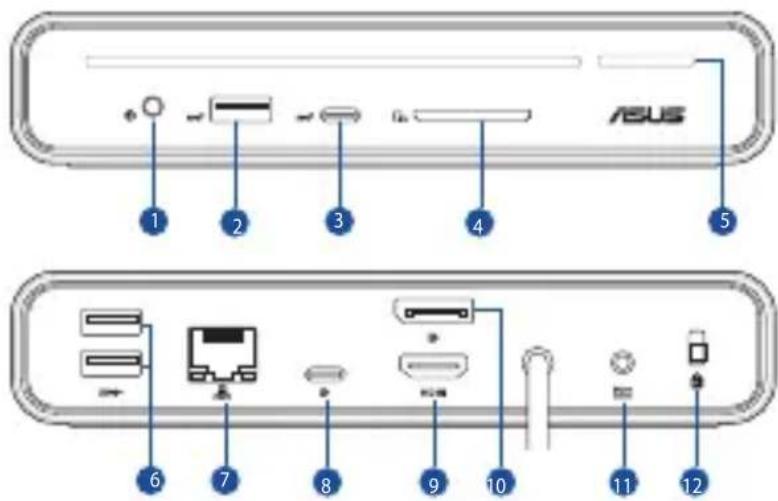

Обзор продукта

1 2 3 4 5 6 7 8 9 10 11 12 ASUS

1. 3,5 мм аудиоразъем
2. Разъем USB 3.2 Gen 2 Type-C (10 Гбит/с / 5 В 2,4 А пост. тока)
3. Разъем USB 3.2 Gen 2 Type-C (10 Гбит/с / 5 В 3 А пост. тока)
4. Слот кардридера
5. Кнопка питания с индикатором

6. Разъемы USB 3.2 Gen 1 Type-A (5 Гбит/с)

7. Разъем LAN (RJ-45)
   (10/100/1000 Мбит/с)

8. USB 3.2 Gen 2 Type-C (только DP1.4)
9. Кабель HDMI 2.0
10. DisplayPort 1.4
11. Разъем питания (DCIN)
12. Замок Kensington

Индикатор

Док-станция с блоком питания	Состояние ноутбука	Состояние кнопки питания
Подключена к источнику питания	Н/Д	Горит оранжевым цветом
	Выключен (S5)
	Спящий режим (S4)
	Ждущий режим (S3) Мигает белым	цветом
	Включено Горит белым цветом
Отключена от источника питания	Н/Д	Откл
	Выключен (S5)
	Спящий режим (S4)
	Ждущий режим (S3)

Спецификация

Док-станция ASUS с тремя портами USB-C

Размеры	160 (Д) x 80 (Ш) x 32 (В) мм
Длина кабеля	650 мм
Вес	Основной продукт: 514 ± 5 г; Док-станция: 95 ± 5 гБлок питания без шнура: 330 ± 5 г
Восходящий порт	Кабель USB 3.2 Gen 2 (10 Гбит/с) Type-C с Power Delivery до 90 Вт (5 В/9 В/15 В —— 3 А, до 20 В ——4,5 А 90 Вт)
Разъемы	Передняя панель1. 3,5 мм аудиоразъем2. Разъем USB 3.2 Gen 2Type-A (10 Гбит/с / 5 В 2,4 А пост. тока)3. Разъем USB 3.2 Gen 2Type-C (10 Гбит/с / 5 В 3 А пост. тока)4. Кардридер для Smart card, SD4.0, UHS-II5. Кнопка питания с индикатором	Задняя панель6. Разъемы USB 3.2 Gen 1 Type-A (5 Гбит/с)7. Разъем RJ-45 (10/100/1000 Мбит/с)8. USB 3.2 Gen 2 Type-C (DP1.4)9. Разъем HDMI 2.0 (3840 x 2160 при 60 Гц)10. Разъем DisplayPort 1.4 (3840 × 2160 при 60 Гц)11. Разъем питания (DCIN) (20,0 В ——7,5 А, 150,0 W)12. Замок Kensington
Температура при работе:	0 ^ 35 ^
Температура при хранении	-30 ^ 70 ^
Операционная система	OC Windows (Windows 10 или выше)/MacOS
Разрешениедисплея	Один дисплей: до 4К при 60 Гц / Два дисплея: до 4К при 60 ГцТри дисплея: до 4К при 30 Гц* Рекомендуется подключать дисплей с экраном низкопразрешения.** Поскольку некоторые модели MAC не поддерживают функцию MST, за подробной информацией обратитесь к производителю устройства.*** Если ваше устройство и монитор поддерживает коэффициент сжатия 3:1 по стандарту DSC (Display Stream Compression),док-станция поддерживает разрешение до 4К при 60 Гц в режиме двух дисплеев (USB-C + HDMI 2.0 или USB-C + DisplayPort 1.4) и поддерживает до 4К при 30 Гц в режиме трех дисплеев.**** Оба режима поддерживают функцию MST и обратно совместимы

Блок питания

Размеры	138 (Д) x 68,5 (Ш) x 23,5 (В) мм	Входной ток	2,5 А
Входное напряжение	100-240 В перем. тока	Входная частота	50-60Гц
Выходное напряжение	20 В	Выходной ток	Макс. 7,5 А (150 Вт)

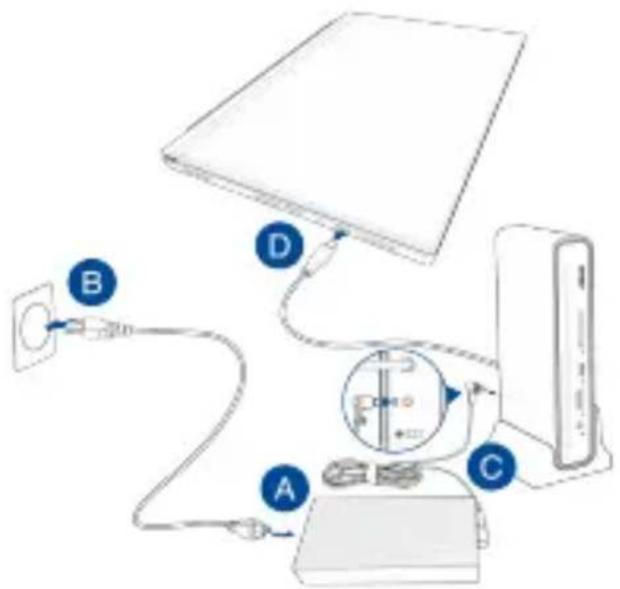

Использование док-станции

Для использования док-станции:

A. Подключите шнур питания к блоку питания.
В. Подключите блок питания к розетке (100В-240В).
С. Подключите штекер питания постоянного тока к разъему питания (DCIN) док-станции.
D. Подключите кабель USB Type-C к ноутбуку.

ПРИМЕЧАНИЯ:

• Перед использованием док-станции в первый раз перейдите на www.asus.com, найдите ASUS Triple Display USB-C Dock и скачайте последнюю версию прошивки из раздела Техподдержка > Драйверы и Утилиты.
- Для использования всех возможностей убедитесь, что разъем USB Type-C на вашем устройстве (ноутбук/планшет/смартфон) обеспечивает полную функциональность (зарядка/передача данных/видеовыход).
- Убедитесь, что разъем USB Type-C ноутбука поддерживает ото бражение в альтернативном режиме.
- Используйте только поставляемый блок питания.
- Список моделей смотрите на сайте ASUS.

Расположение док-станции
