BEDIENUNGSANLEITUNG DC300 ASUS
A. ASUS Triple Display USB-C Dock
B. 150 W Netzteil
C. Dock-Ständer
D. Netzkabel
E. Benutzerhandbuch
F. Garantiekarte

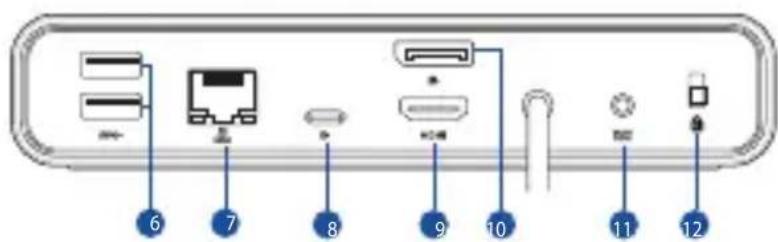

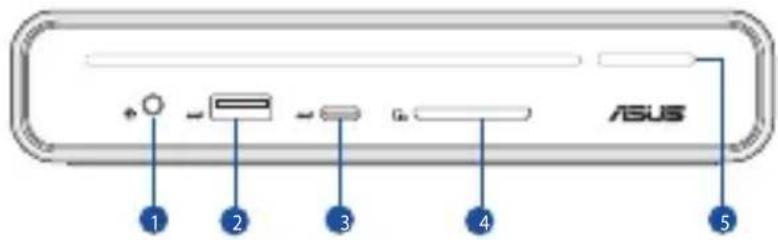

Produktübersicht
- USB 3.2 (Gen2) Typ-A-Anschluss (10 Gb/s / 5,0 V = 2,4 A)
- USB 3.2 (Gen2) Typ-C-Anschluss (10 Gb/s / 5,0 V = 3,0 A)
- SD-Kartenleser
- Ein-/Austaste mit LED-Anzeige
- USB 3.2 (Gen1) Typ-A-Anschlüsse (5 Gb/s)
- LAN (RJ-45) Anschluss (10/100/1000 Mb/s)
-
USB 3.2 (Gen2) Typ-C-Anschluss (nur DP 1.4)
-
HDMI™ 2.0-Anschluss
- DisplayPort 1.4-Anschluss
- Netzanschluss (DC-In)
- Kensington Schloss
LED-Anzeige
| Dock und Netzteil Status des Notebooks Status der Ein-/Austaste | ||
| Mit Netzteil verbunden | N/A | Leuchtet orange |
| Herunterfahren (S5) | ||
| Tiefschlafmodus (S4) | ||
| Aussetzen (S3) | ||
| Eingeschaltet Leuchtet weiß | ||
| Vom Netzteil getrennt | N/A | Aus |
| Herunterfahren (S5) | ||
| Tiefschlafmodus (S4) | ||
| Aussetzen (S3) | ||
Spezifikationen
ASUS Triple Display USB-C Dock
| Abmessungen | 160 (L) x 80 (B) x 32 (H) mm | |
| Kabellänge | 650 mm | |
| Gewicht | Hauptprodukt: 514 ± 5 g; Dock-Ständer: 95 ± 5 gNetzteil ohne Netzkabel: 330 ± 5 g | |
| Upstream-Port | 1 x USB 3.2 (Gen2) (10 Gb/s) Typ-C-Kabel mit Power Delivery bis zu 90 W (5,0 V / 9,0 V / 15,0 V=3,0 A, bis zu 20,0 V 4,5 A, 90,0 W) | |
| Downstream-Ports | Frontseite1. 3,5-mm-Audio-Kombianschluss2. USB 3.2 (Gen2) Typ-A-Anschluss (10 Gb/s / 5,0 V=2,4 A)3. USB 3.2 (Gen2) Typ-C-Anschluss (10 Gb/s / 5,0V=3,0 A)4. Smartcard-Leser, SD 4.0, UHS-II5. Ein-/Austaste mit LED-Anzeige | Rückseite6. USB 3.2 (Gen1) Typ-A-Anschlüsse (5 Gb/s)7. RJ-45-Anschluss (10/100/1000 Mb/s)8. USB 3.2 (Gen2) Typ-C-Anschluss (DP 1.4)9. HDMITM 2.0-Anschluss (3840 × 2160 @60 Hz)10. DisplayPort 1.4-Anschluss (3840 × 2160 @60 Hz)11. Netzanschluss (DC-In) (20,0 V=7,5 A, 150,0 W)12. Kensington Schloss |
| Betriebstemperatur | 0 °C ~ 35 °C | |
| Lagertemperatur | -30 °C ~ 70 °C | |
| Unterstütztes Betriebssystem | Windows OS (Windows 10 oder höher) / MacOS | |
| Bildschirm-auflösung | Einzelner Bildschirm: bis zu 4K @60 HzZwei Bildschirme: bis zu 4K @60 HzDrei Bildschirme: bis zu 4K @30 Hz* Es wird empfohlen, dass Sie den Bildschirm mit der niedrigeren Auflösung zuerst anschließen.** Da einige Mac-Modelle die MST (Multi Stream Transport)-Funktion nicht unterstützen, wenden Sie sich bitte für weitere Informationen an den Gerätehersteller. | |
| Bildschirm-auflösung | *** Wenn der DSC (Display Stream Compression)-Standard Ihres Geräts und Monitors ein Komprimierungsverhältnis von 3:1 unterstützt, dann unterstützt das Dock eine Auflösung von bis zu 4K @60 Hz im Dual-Display-Modus (USB-C + HDMITM 2.0 oder USB-C + DisplayPort 1.4) und bis zu 4K @30 Hz im Triple-Display-Modus.**** Beide Modi unterstützen die MST (Multi Stream Transport)-Funktion und sind abwärtskompatibel. | |
Netzteil
| Abmessungen | 138 (L) x 68,5 (B) x 23,5 (H) mm | Eingangsstrom | 2,5 A |
| Eingangs-spannung | 100-240 Vac | Eingangsfrequenz | 50-60 Hz |
| Ausgangs-spannung | 20,0 V | Ausgangsstrom | 7,5 A max. (150,0 W) |

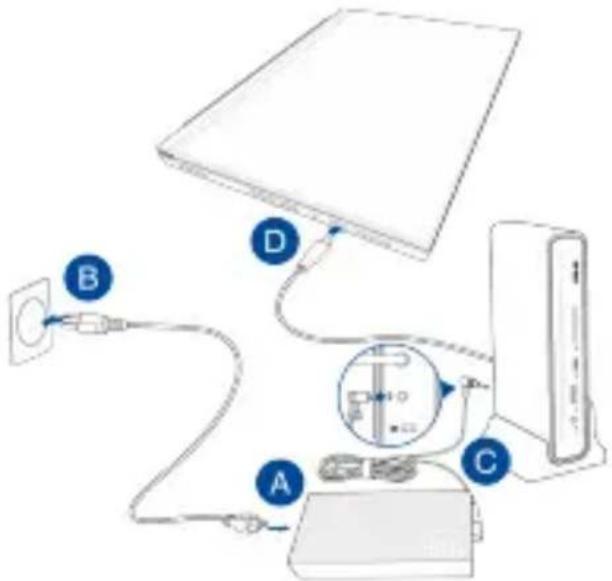

Verwenden Ihres ASUS Triple Display USB-C Docks
So verwenden Sie Ihr ASUS Triple Display USB-C Dock:
A. Verbinden Sie das Netzkabel mit dem Netzteil.
B. Verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 – 240 V Wechselspannung).
C. Schließen Sie den kleinen Netzteilstecker an den Netzanschluss (DC-In) Ihres ASUS Triple Display USB-C Docks an.
D. Schließen Sie das USB Typ-C-Kabel an Ihren Notebook-PC an.
HINWEISE:
- Bevor Sie den Dock-Ständer zum ersten Mal verwenden, besuchen Sie bitte www.asus.com, suchen Sie nach ASUS Triple Display USB-C Dock und laden Sie die neueste Firmware in den Produktinformationen unter Support > Treiber & Dienstprogramm herunter.
- Für eine optimale Benutzerfreundlichkeit stellen Sie bitte sicher, dass der USB Typ-C-Anschluss an Ihrem Gerät (Notebook-PC/Tablet/Smartphone) die volle Funktionalität bietet (Aufladen/Datenübertragung/Videoausgang).
- Stellen Sie bitte sicher, dass der USB Typ-C-Anschluss Ihres Notebook-PCs die Anzeige im Alt-Modus (Alternate Mode) unterstützt.
- Schließen Sie zum Aufladen des Akkus und zur Energieversorgung Ihres Notebook-PCs nur das mitgelieferte Netzteil an.
- Besuchen Sie die ASUS-Webseite für die Produktkompatibilitätsliste.
Aufstellen Ihres ASUS Triple Display USB-C Docks
Deutsch Vereinfachte EU-Konformitätserklärung
ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der zugehörigen Richtlinien übereinstimmt. Der gesamte Text der EU-Konformitätserklärung ist verfügbar unter: www.asus.com/support.
