Tipo di prodotto	Stazione di dock USB-C triplo display
Marca e modello	ASUS DC300
Dimensioni (L x l x H)	160 x 80 x 32 mm
Peso del prodotto principale	514 ± 5 g
Peso del supporto	95 ± 5 g
Peso dell'adattatore di alimentazione	330 ± 5 g
Lunghezza del cavo USB-C integrato	650 mm
Alimentazione in ingresso	100-240 V CA, 50-60 Hz, 2,5 A
Alimentazione in uscita	20 V CC, 7,5 A (150 W max.)
Porte uplink	1 x USB-C 3.2 Gen 2 (fino a 90 W di ricarica)
Porte downlink anteriori	1 x jack audio 3,5 mm, 1 x USB-A 3.2 Gen 2 (10 Gb/s, 2,4 A), 1 x USB-C 3.2 Gen 2 (10 Gb/s, 3 A), 1 x lettore SD UHS-II
Porte downlink posteriori	2 x USB-A 3.2 Gen 1 (5 Gb/s), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC-in, 1 x blocco Kensington
Risoluzione massima del display	Singolo/doppio: 4K@60 Hz, triplo: 4K@30 Hz (con supporto DSC)
Sistemi operativi compatibili	Windows 10 o successivo, macOS
Temperatura di esercizio	da 0°C a 35°C
Temperatura di conservazione	da -30°C a 70°C
Manutenzione e pulizia	Utilizzare un panno asciutto e morbido. Non utilizzare liquidi o prodotti abrasivi.
Sicurezza	Utilizzare solo l'adattatore di alimentazione in dotazione. Non esporre a umidità o temperature estreme. Collegare a una presa con messa a terra.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente. Contattare l'assistenza ASUS per qualsiasi intervento.
Informazioni generali	Triplo display, ricarica fino a 90 W per il laptop, aggiornamento firmware disponibile su asus.com.

Domande frequenti - DC300 ASUS

Quali laptop sono compatibili con la stazione di dock ASUS DC300?

La stazione è compatibile con la maggior parte dei laptop Windows 10 o successivi e macOS con una porta USB-C che supporta la modalità alternativa (DisplayPort) e la ricarica (Power Delivery). Consultare l'elenco di compatibilità sul sito ASUS.

Posso caricare il mio laptop tramite la stazione di dock?

Sì, il cavo USB-C integrato può fornire fino a 90 W di ricarica al tuo laptop, a condizione che quest'ultimo supporti la ricarica tramite USB-C Power Delivery.

Quanti monitor posso collegare e con quali risoluzioni?

Puoi collegare fino a tre monitor. In modalità singola o doppia, la risoluzione massima è di 4K@60 Hz. In modalità tripla, è di 4K@30 Hz (o 4K@60 Hz se il tuo dispositivo e i tuoi monitor supportano DSC).

La stazione di dock funziona con un MacBook?

Sì, funziona con i MacBook dotati di porte USB-C/Thunderbolt 3. Tuttavia, alcuni modelli di Mac non supportano la funzione MST (Multi-Stream Transport) per i monitor multipli. Verificare le specifiche del proprio Mac.

Quali tipi di porte USB sono disponibili sulla stazione?

La stazione dispone di: anteriormente: 1 porta USB-A 3.2 Gen 2 (10 Gb/s), 1 porta USB-C 3.2 Gen 2 (10 Gb/s), un lettore SD UHS-II; posteriormente: 2 porte USB-A 3.2 Gen 1 (5 Gb/s), 1 porta USB-C (DisplayPort), HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, jack audio 3,5 mm.

Posso usare la stazione di dock senza collegare l'adattatore di alimentazione?

No, la stazione di dock richiede l'adattatore di alimentazione 150 W in dotazione per funzionare correttamente, specialmente se si carica un laptop o si utilizzano più periferiche.

Come aggiornare il firmware della stazione di dock?

Vai sul sito asus.com, cerca 'DC300' nella sezione Supporto, quindi scarica l'ultimo firmware dalla scheda 'Driver e manuali'. Segui le istruzioni fornite.

Cosa fare se la mia stazione di dock non viene riconosciuta dal computer?

Verifica che la porta USB-C del tuo computer supporti la modalità alternativa e la ricarica. Prova un altro cavo (se possibile) e assicurati che l'adattatore di alimentazione sia collegato. Aggiorna i driver e il firmware. Riavvia il computer.

La stazione di dock supporta il trasferimento dati e la ricarica contemporaneamente?

Sì, il cavo USB-C integrato supporta il trasferimento dati (fino a 10 Gb/s) e la ricarica (fino a 90 W) contemporaneamente, a condizione che il tuo laptop lo supporti.

Posso usare la stazione con un tablet Android o uno smartphone?

Dipende dal tuo dispositivo. La stazione è progettata principalmente per laptop, ma può funzionare con alcuni tablet o smartphone che supportano la modalità alternativa USB-C. Consulta l'elenco di compatibilità ASUS.

MANUALE UTENTE DC300 ASUS

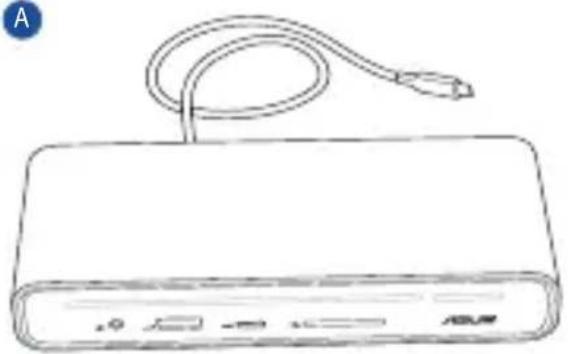

Contenuto della confezione

Italiano

A

D. Cavo di alimentazione
E. Manuale utente
F. Certificato di garanzia

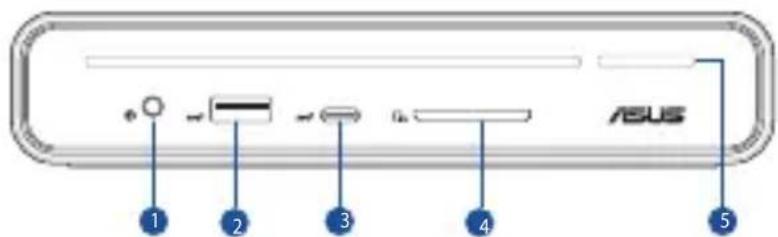

Panoramica del prodotto

1. 3.5mm Jack combo audio
2. Porta USB 3.2 Gen 2 di tipo A (10Gbps / 5.0V = 2.4A)
3. Porta USB 3.2 Gen 2 di tipo C® (10Gbps / 5.0V = 3.0A)
4. Lettore di schede SD
5. Pulsante di accensione/spegnimento & Indicatore LED
6. Porta USB 3.2 Gen 1 di tipo A (5Gbps)

7. Porta LAN (RJ-45) (10/100/1000 Mbps)

8. Porta USB 3.2 Gen 2 di tipo C® (Solo DP1.4)

9. Porta HDMI™ 2.0
10. Porta DisplayPort 1.4
11. Connettore di alimentazione (DCIN)
12. Serratura di Kensington®

Indicatore LED

Docking station con adattatore	Stato notebook	Stato tasto di alimentazione
Collegato ad un alimentatore	N/A	Arancione fisso
	Spegnimento (S5)
	Ibernare (S4)
	Sospensione (S3)
	Acceso Bianco fisso
Scollegato dall'alimentatore	N/A	Off
	Spegnimento (S5)
	Ibernare (S4)
	Sospensione (S3)

Specifiche

Dock USB-C a triplo display ASUS

Dimensioni	160 (L) x 80 (P) x 32 (A) mm
Lunghezza cavo	650mm
Peso	Prodotto principale 514 ± 5g; Supporto per docking station:95±5gAdattatore senza cavo di alimentazione 330±5g
Porta upstream	1 x Cavo USB 3.2 Gen 2 (10 Gbps) Type-C® con Power Delivery fino a 90W (5.0V/ 9.0V/ 15.0V-3.0A, fino a 20.0V 4.5A 90.0W)
Porte downstream	Anteriore1. 3.5mm Jack combo audio2. Porta USB 3.2 Gen 2 di tipo A (10Gbps/5.0V-2.4A)3. Porta USB 3.2 Gen 2 di tipo C® (10Gbps/5.0V-3.0A)4. Lettore di smart card, SD4.0, UHS-II5. Pulsante di accensione/spegnimento & Indicatore LED	Indietro6. Porta USB 3.2 Gen 1 di tipo A (5Gbps)7. Porta RJ-45 (10/100/1000 Mbps)8. Porta USB 3.2 Gen 2 di tipo C® (DP1.4)9. Porta HDMITM 2.0 (3840 × 2160@60P)10. Porta DisplayPort 1.4 (3840 × 2160@60P)11. Connettore di alimentazione (DCIN) (20.0V-7.5A, 150.0W)12. Serratura di Kensington®
Temperatura operativa	0 °C ~ 35 °C
Temperatura di non utilizzo	-30 °C ~ 70 °C
Sistema operativo supportato	Windows® OS (Windows® 10 o versioni successive)/MacOS
Risoluzione del display	Display singolo: fino a 4K@60HzDoppio display: fino a 4K@60HzTriplo display: fino a 4K@30Hz* Si consiglia di collegare lo schermo da quello a bassa risoluzione.** Poiché alcuni modelli MAC non supportano la funzione MST, per ulteriori dettagli, consultare il produttore.*** Quando lo standard DSC (Display Stream Compression) del dispositivo e del monitor supporta un rapporto di compressione di 3:1, il dock supporta una risoluzione fino a 4K a 60 Hz in modalità doppio display (USB-C® + HDMITM. 2.0 o USB-C® +DisplayPort 1.4) e supporta fino a 4K a 30 Hz in modalità a triplo display.****Entrambe le modalità supportano la funzione MST e sono retrocompatibili.

Adattatore

Dimensioni	138 (L) x 68,5 (P) x 23,5 (A) mm	Corrente di ingresso	2,5A
Tensione di ingresso	100-240Vac	Frequenza di ingresso	50-60Hz
Tensione di uscita nominale	20,0V	Corrente di uscita nominale	7.5A massima.(150.0W)

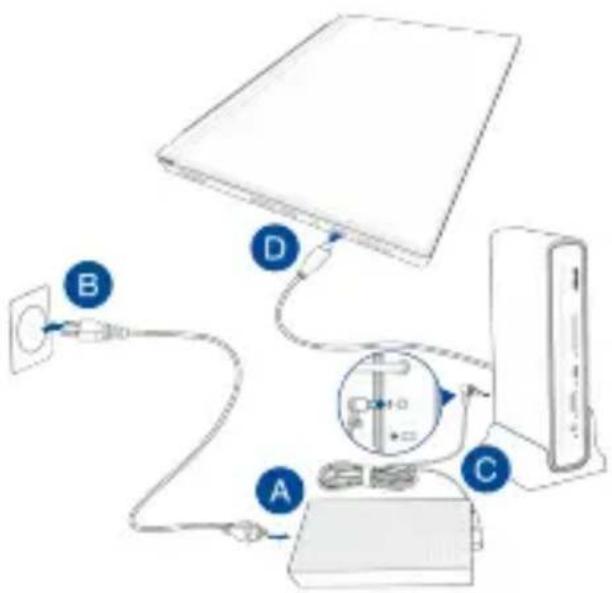

Utilizzo del dock USB-C a triplo display ASUS

Per utilizzare la dock USB-C a triplo display ASUS:

A. Collegare il cavo di alimentazione CA all'adattatore CA/CC.

B. Collegare l'adattatore di alimentazione CA a una fonte di alimentazione da 100 V\~240 V.

C. Collegare la spina di alimentazione CC alla porta di alimentazione (DCIN) della dock USB-C a triplo display ASUS.

D. Collegare il cavo USB Type-C® al notebook.

NOTE:

• Prima di utilizzare il supporto per docking station per la prima volta, visitare il sito www.asus.com, cercare Dock USB-C a triplo display ASUS e scaricare il firmware più recente in Supporto > Driver e utility delle informazioni sul prodotto.
• Per ottenere le prestazioni migliori assicuratevi che la porta USB Type-C® sul dispositivo (notebook/tablet/telefono cellulare) offra funzionalità completa (Ricarica/Trasferimento dati/Uscita video).
• Assicurarsi che la porta USB Type-C® del notebook supporti la visualizzazione Alt Mode.
• Utilizzare esclusivamente l'adattatore di alimentazione integrato per caricare le batterie e alimentare il notebook.
• Visitare il sito Web ASUS per l'elenco di compatibilità del prodotto.

Posizionamento di dock USB-C a triplo display ASUS

Italiano Dichiarazione di conformità UE semplificata

ASUSTeK Computer Inc. con la presente dichiara che questo dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti con le direttive correlate. Il testo completo della dichiarazione di conformità UE è disponibile all'indirizzo: www.asus.com/support.
