用户手册 DC300 ASUS
D. 電源線
E. 使用手册
F. 保固卡

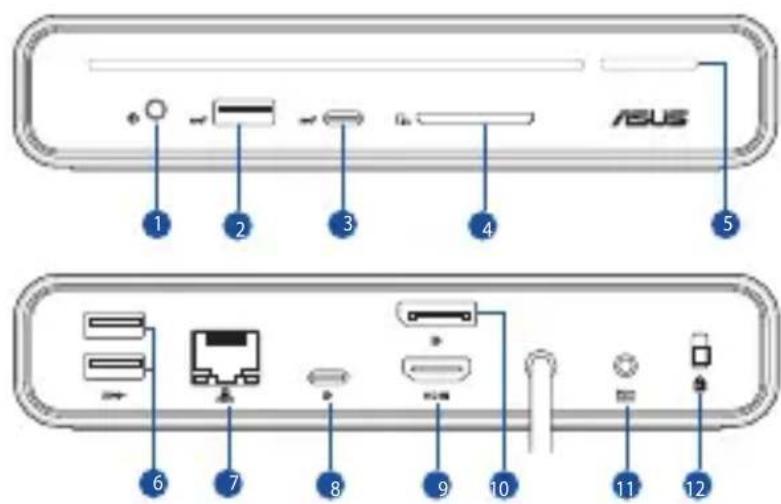

產品概覽
- USB 3.2 Gen 2 Type-A 連接埠（10Gbps / 5.0V=2.4A）
- USB 3.2 Gen 2 Type-C® 連接埠（10Gbps / 5.0V=3.0A）
- SD 卡讀卡機
- 電源鍵與 LED 指示燈
- USB 3.2 Gen 1 Type-A 連接埠 (5Gbps)
-
RJ-45 網路連接埠（10/100/1000 Mbps）
-
USB 3.2 Gen 2 Type-C® 連接埠(僅支援 DP1.4)
- HDMI ^TM 2.0 連接埠
- DisplayPort 1.4 連接埠
- 電源（DCIN）插孔
- Kensington® 鎖孔
LED 指示燈
| 連接充電器時 筆電狀態 | 電源鍵 LED 指示燈狀態 | |
| 連接至電源 | N/A | 橘光恆亮 |
| 關機(S5) | ||
| 休眠(S4) | ||
| 待機(S3) | ||
| 開機 白光恆亮 | ||
| 未連接電源 | N/A | 關閉 |
| 關機(S5) | ||
| 休眠(S4) | ||
| 待機(S3) | ||
規格
ASUS USB-C 三投影擴充基座
| 尺寸 | 160(長)x80(寬)x32(高)mm | |
| 傳輸線長度 | 650mm | |
| 重量 | 擴充基座:514±5g;擴充基座支架:95±5g充電器(不含電源線):330±5g | |
| 上行連接埠 | 1xUSB 3.2 Gen 2(10Gbps)Type-C®線,支援最高可達90W的快充功能(5.0V/9.0V/15.0V---3.0A,最高可達20.0V-4.5A 90.0W) | |
| 下行連接埠 | 前視圖1.耳機麥克風連接埠2.USB 3.2 Gen 2 Type-A連接埠(10Gbps/5.0V---2.4A)3.USB 3.2 Gen 2 Type-C®連接埠(10Gbps/5.0V---3.0A)4.SD卡讀卡機,SD4.0,UHS-II5.電源鍵與LED指示燈 | 後視圖6.USB 3.2 Gen 1 Type-A連接埠(5Gbps)7.RJ-45網路連接埠(10/100/1000 Mbps)8.USB 3.2 Gen 2 Type-C®連接埠(DP1.4)9.HDMITM2.0連接埠(3840×2160@60Hz)10.DisplayPort1.4連接埠(3840×2160@60Hz)11.電源(DCIN)插孔(20.0V---7.5A,150.0W)12.Kensington®鎖孔 |
| 運作溫度 | 0°C~35°C | |
| 儲存溫度 | -30°C~70°C | |
| 支援的作業系統 | Windows®OS(Windows®10及以上)/MacOS | |
| 顯示輸出解析度 | 單個顯示器:最高可達4K@60Hz兩個顯示器:最高可達4K@60Hz三個顯示器:最高可達4K@30Hz*建議您將螢幕優先連接至低解析度連接埠。**由於部分MAC機型不支援MST功能,更多相關資訊請與裝置製造商確認。 | |
| 顯示輸出解析度 | *** 當您的裝置與顯示器的 DSC(影像壓縮傳輸)標準支援 3:1 的壓縮比例時,擴充基座在連接兩個顯示器模式(USB-C® + HDMITM 2.0 或 USB-C® + DisplayPort 1.4)時支援高達 4K@60Hz 的輸出解析度,且在連接三個顯示器模式時支援高達 4K@30Hz 的輸出解析度。****兩種模式皆支援 MST 功能並能向下相容。 | |
充電器
| 尺寸 | 138(長)x68.5(寬) x 23.5(高)mm | 輸入電流 | 2.5A |
| 輸入電壓 | 100-240Vac | 輸入頻段 | 50-60Hz |
| 額定輸出電壓 | 20.0V | 額定輸出電流 | 最高7.5A (150.0W) |
如何使用您的 ASUS USB-C 三投影擴充基座
使用 ASUS USB-C 三投影擴充基座：
A. 將 AC 電源線連接至 AC / DC 充電器。
B. 將 AC 電源線插入 100V\~240V 電源。
C. 將 DC 電源插頭插入 ASUS USB-C 三投影擴充基座的電源 (DCIN) 連接埠。
D. 將 USB Type-C® 線與您的筆電連接。
注意：
- 在第一次使用擴充基座支架之前，請前往 www.asus.com 搜尋 ASUS USB-C 三投影擴充基座，並至產品資訊頁的支援 > 驅動程式與工具軟體下載最新版韌體。
• 為獲得最佳體驗，請確認裝置（筆電/平板/手機）的 USB Type-C® 連接埠可支援所有功能（充電/資料傳輸/影像輸出）。
• 請確認筆電的 USB Type-C® 連接埠可以支援 Alt 模式顯示。 - 僅可使用隨附的電源充電器為 ASUS USB-C 三投影擴充基座充電以及將電源連接至筆電。
- 請至華碩官網獲取產品相容性清單。

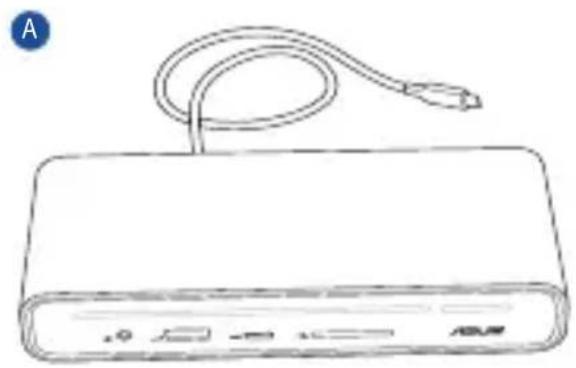

A. ASUS USB-C 三投影扩展坞
B. 150W 充电器
C. 扩展坞支架
D. 电源线
E. 使用手册
F. 保修卡
产品概览
- USB 3.2 Gen 2 Type-A 接口（10Gbps / 5.0V=2.4A）
- USB 3.2 Gen 2 Type-C ^® 接口（10Gbps / 5.0V—3.0A）
- SD 读卡器卡槽
- 电源键与 LED 指示灯
- USB 3.2 Gen 1 Type-A 接口 (5Gbps)
-
RJ-45 网络接口（10/100/1000 Mbps）
-
USB 3.2 Gen 2 Type-C ^® 接口（仅支持 DP1.4）
- HDMI ^TM 2.0 接口
- DisplayPort 1.4 接口
- 电源（DCIN）插孔
- Kensington®锁孔
LED 指示灯
| 连接充电器时 | 笔记本状态 | 电源键 LED指示灯状态 |
| 连接至电源 | N/A | 橘光恒亮 |
| 关机(S5) | ||
| 休眠(S4) | ||
| 待机(S3) | ||
| 开机 白光恒亮 | ||
| 未连接电源 | N/A | 关闭 |
| 关机(S5) | ||
| 休眠(S4) | ||
| 待机(S3) |
规格
ASUS USB-C 三投影扩展坞
| 尺寸 | 160(长)x80(宽)x32(高)mm | |
| 传输线长度 | 650mm | |
| 重量 | 扩展坞:514±5g;扩展坞支架:95±5g充电器(不含电源线):330±5g | |
| 上行接口 | 1xUSB 3.2 Gen 2(10Gbps)Type-C®线,支持最高可达90W的快充功能(5.0V/9.0V/15.0V=3.0A,最高可达20.0V=5A 90.0W) | |
| 下行接口 | 前视图1.耳机麦克风接口2.USB 3.2 Gen 2 Type-A接口(10Gbps/5.0V=2.4A)3.USB 3.2 Gen 2 Type-C®接口(10Gbps/5.0V=3.0A)4.SD读卡器卡槽,SD4.0,UHS-II5.电源键与LED指示灯 | 后视图6.USB 3.2 Gen 1 Type-A接口(5Gbps)7.RJ-45网络接口(10/100/1000Mbps)8.USB 3.2 Gen 2 Type-C®接口(DP1.4)9.HDMITM2.0接口(3840×2160@60Hz)10.DisplayPort1.4接口(3840×2160@60Hz)11.电源(DCIN)插孔(20.0V=7.5A,150.0W)12.Kensington®锁孔 |
| 运作温度 | 0°C~35°C | |
| 储存温度 | -30°C~70°C | |
| 支持操作系统 | Windows®OS(Windows®10及以上)/MacOS | |
| 显示输出分辨率 | 单个显示器:最高可达4K@60Hz两个显示器:最高可达4K@60Hz三个显示器:最高可达4K@30Hz*建议您将屏幕优先连接至低分辨率接口。**由于部分MAC机型不支持MST功能,更多信息请与设备制造商确认。 | |
| 显示输出分辨率 | *** 当您的设备与显示器的 DSC(影像压缩传输)标准支持 3:1 的压缩比例时,扩展坞在连接两个显示器模式(USB-C® + HDMITM 2.0 或 USB-C® + DisplayPort 1.4)时支持高达 4K@60Hz 的输出分辨率,且在连接三个显示器模式时支持高达 4K@30Hz 的输出分辨率。**** 两种模式皆支持 MST 功能并能向下兼容。 | |
充电器
| 尺寸 | 138(长)x68.5(宽) x 23.5(高)mm | 输入电流 | 2.5A |
| 输入电压 | 100-240Vac | 输入频段 | 50-60Hz |
| 额定输出电压 | 20.0V | 额定输出电流 | 最高7.5A (150.0W) |

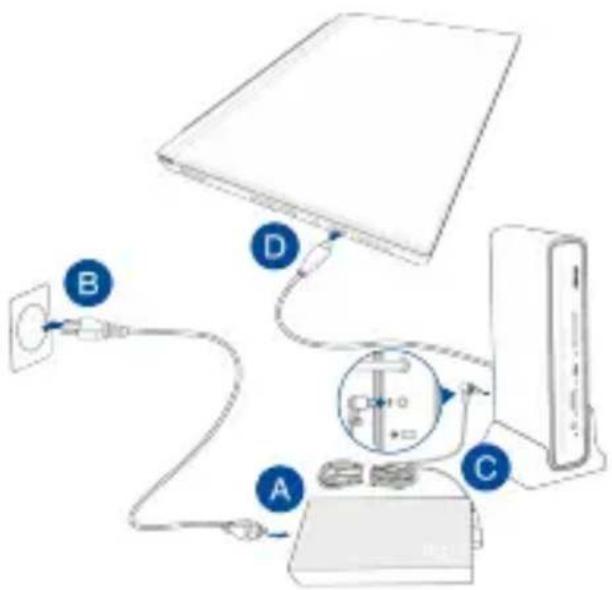

如何使用您的 ASUS USB-C 三投影扩展坞
使用 ASUS USB-C 三投影扩展坞：
A. 将 AC 电源线连接至 AC/DC 充电器。
B. 将 AC 电源线插入 100V\~240V 电源。
C. 将 DC 电源插头插入 ASUS USB-C 三投影扩展坞的电源（DCIN）接口。
D. 将 USB Type-C ^® 线与您的笔记本连接。
注意：
- 在第一次使用扩展坞支架之前，请前往 www.asus.com 搜索 ASUS USB-C 三投影扩展坞，并至产品信息页的支持 > 驱动程序与工具软件下载最新版固件。
- 为获得最佳体验，请确认设备（笔记本/平板/手机）的 USB Type-C® 接口可支持所有功能（充电/数据传输/影像输出）。
请确认笔记本的 USB Type-C® 接口可以支持 Alt 模式显示。 - 仅可使用随附的电源充电器为 ASUS USB-C 三投影扩展坞充电以及将电源连接至笔记本。
- 请至华硕官网获取产品兼容性清单。

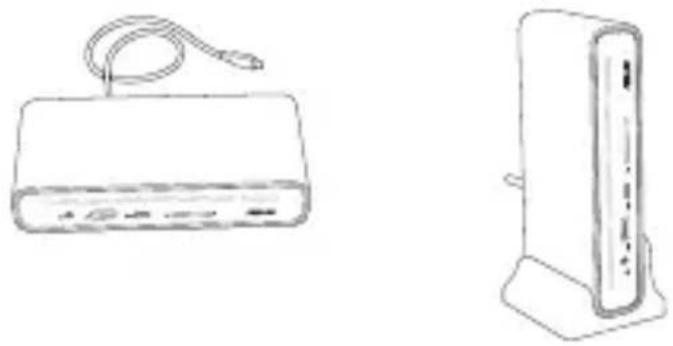

放置 ASUS Triple USB-C 三投影扩展坞
馏体中文
• 萬用擴充塢只應在溫度為0°C（32°F）至35°C（95°F）的環境下使用。
• 請依照萬用擴充塢底部的電源功率貼紙說明使用正確的電源變壓器，若使用錯誤功率的電源變壓器有可能造成內部零件的損壞。
• 變壓器正在使用時可能會發出高熱，當變壓器連接外部電源時，請勿以其他物品覆蓋變壓器，並將變壓器遠離身體。
「產品之限用物質含有情況」之相關資訊，請參考下表
