Typ produktu	Stacja dokująca USB-C do potrójnego monitora
Marka i model	ASUS DC300
Wymiary (dł. x szer. x wys.)	160 x 80 x 32 mm
Waga produktu głównego	514 ± 5 g
Waga podstawy	95 ± 5 g
Waga zasilacza	330 ± 5 g
Długość zintegrowanego kabla USB-C	650 mm
Zasilanie wejściowe	100-240 V AC, 50-60 Hz, 2,5 A
Zasilanie wyjściowe	20 V DC, 7,5 A (150 W maks.)
Porty uplink	1 x USB-C 3.2 Gen 2 (do 90 W ładowania)
Porty downlink z przodu	1 x gniazdo audio 3,5 mm, 1 x USB-A 3.2 Gen 2 (10 Gb/s, 2,4 A), 1 x USB-C 3.2 Gen 2 (10 Gb/s, 3 A), 1 x czytnik SD UHS-II
Porty downlink z tyłu	2 x USB-A 3.2 Gen 1 (5 Gb/s), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC-in, 1 x zamek Kensington
Maksymalna rozdzielczość wyświetlania	Pojedynczy/podwójny: 4K@60 Hz, potrójny: 4K@30 Hz (z obsługą DSC)
Kompatybilne systemy operacyjne	Windows 10 lub nowszy, macOS
Temperatura pracy	0°C do 35°C
Temperatura przechowywania	-30°C do 70°C
Konserwacja i czyszczenie	Użyj suchej, miękkiej szmatki. Nie używaj płynów ani ściernych środków czyszczących.
Bezpieczeństwo	Używaj wyłącznie dołączonego zasilacza. Nie wystawiaj na wilgoć ani ekstremalne temperatury. Podłączaj do gniazdka z uziemieniem.
Części zamienne i naprawialność	Brak części naprawialnych przez użytkownika. W przypadku jakichkolwiek działań skontaktuj się z pomocą techniczną ASUS.
Informacje ogólne	Potrójny wyświetlacz, ładowanie do 90 W laptopa, aktualizacja oprogramowania sprzętowego dostępna na stronie asus.com.

Często zadawane pytania - DC300 ASUS

Które laptopy są kompatybilne ze stacją dokującą ASUS DC300?

Stacja jest kompatybilna z większością laptopów z systemem Windows 10 lub nowszym i macOS, które mają port USB-C obsługujący tryb alternatywny (DisplayPort) i ładowanie (Power Delivery). Sprawdź listę kompatybilności na stronie ASUS.

Czy mogę ładować laptopa przez stację dokującą?

Tak, zintegrowany kabel USB-C może dostarczyć do 90 W ładowania do laptopa, pod warunkiem że obsługuje on ładowanie przez USB-C Power Delivery.

Ile monitorów mogę podłączyć i z jakimi rozdzielczościami?

Możesz podłączyć do trzech monitorów. Przy pojedynczym lub podwójnym wyświetlaniu maksymalna rozdzielczość to 4K@60 Hz. Przy potrójnym wyświetlaniu wynosi 4K@30 Hz (lub 4K@60 Hz, jeśli urządzenie i monitory obsługują DSC).

Czy stacja dokująca działa z MacBookiem?

Tak, działa z MacBookami wyposażonymi w porty USB-C/Thunderbolt 3. Jednak niektóre modele Mac nie obsługują funkcji MST (Multi-Stream Transport) dla wielu monitorów. Sprawdź specyfikację swojego Maca.

Jakie typy portów USB są dostępne na stacji?

Stacja posiada: z przodu: 1 port USB-A 3.2 Gen 2 (10 Gb/s), 1 port USB-C 3.2 Gen 2 (10 Gb/s), czytnik SD UHS-II; z tyłu: 2 porty USB-A 3.2 Gen 1 (5 Gb/s), 1 port USB-C (DisplayPort), HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, gniazdo audio 3,5 mm.

Czy mogę używać stacji dokującej bez podłączania zasilacza?

Nie, stacja dokująca wymaga dołączonego zasilacza 150 W do prawidłowego działania, szczególnie jeśli ładujesz laptopa lub używasz wielu urządzeń peryferyjnych.

Jak zaktualizować oprogramowanie sprzętowe stacji dokującej?

Wejdź na stronę asus.com, wyszukaj 'DC300' w sekcji Pomoc techniczna, a następnie pobierz najnowsze oprogramowanie sprzętowe z zakładki 'Sterowniki i instrukcje'. Postępuj zgodnie z dostarczonymi instrukcjami.

Co zrobić, jeśli stacja dokująca nie jest rozpoznawana przez komputer?

Sprawdź, czy port USB-C w komputerze obsługuje tryb alternatywny i ładowanie. Wypróbuj inny kabel (jeśli to możliwe) i upewnij się, że zasilacz jest podłączony. Zaktualizuj sterowniki i oprogramowanie sprzętowe. Uruchom ponownie komputer.

Czy stacja dokująca obsługuje jednoczesne przesyłanie danych i ładowanie?

Tak, zintegrowany kabel USB-C obsługuje jednoczesne przesyłanie danych (do 10 Gb/s) i ładowanie (do 90 W), pod warunkiem że laptop to obsługuje.

Czy mogę używać stacji z tabletem Android lub smartfonem?

To zależy od urządzenia. Stacja jest przeznaczona głównie dla laptopów, ale może działać z niektórymi tabletami lub smartfonami obsługującymi tryb alternatywny USB-C. Sprawdź listę kompatybilności ASUS.

INSTRUKCJA OBSŁUGI DC300 ASUS

Zawartość opakowania

polski!

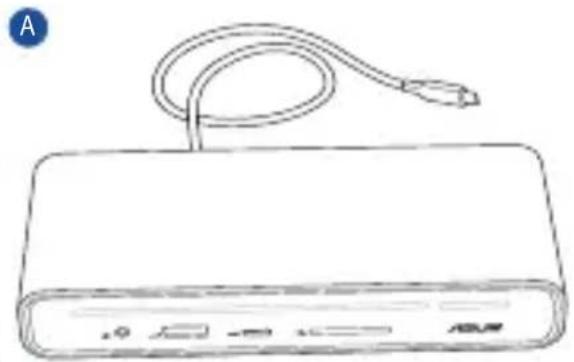

A. Stacja dokująca ASUS USB-C dla trzech monitorów
B. Zasilacz 150 W
C. Podstawka stacji dokującej

D. Przewód zasilający
E. Podręcznik użytkownika
F. Karta gwarancyjna

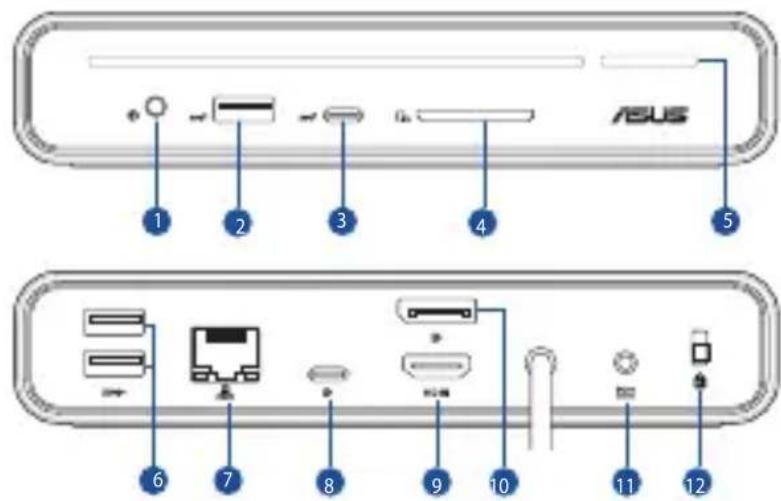

Informacje o urządzeniu

1. Gniazdo audio typu combo 3,5 mm
2. USB 3.2 Gen 2 Type-A port (10Gbps/5.0V = 2.4A)
3. USB 3.2 Gen 2 Type-C® port (10Gbps/5.0V == 3.0A)
4. Czytnik kart SD
5. Przycisk zasilania & Wskaźnik LED
6. USB 3.2 Gen 1 Type-A porty (5Gbps)
7. LAN (RJ-45) port (10/100/1000 Mbps)

8. USB 3.2 Gen 2 Type-C® port (tylko DP1.4)

9. HDMI™ 2.0 port

10. Gniazdo DisplayPort 1.4
11. Gniazdo zasilania (DCIN)
12. Blokady Kensington®

Wskaźnik LED

Stacja dokująca z zasilaczem	Stan notebooka Stan przycisku zasilania
Podłączono do zasilania	Nie dotyczy	Pomarańczowy, ciągły
	Zamknięcie systemu (S5)
	Hibernate (S4)
	Wstrzymanie (S3)
	Zasilanie włączone Biały, ciągły
Odłączono od zasilania	Nie dotyczy	Wyłączenie
	Zamknięcie systemu (S5)
	Hibernate (S4)
	Wstrzymanie (S3)

Specyfikacje

Stacja dokująca ASUS USB-C dla trzech monitorów

Wymiary	160 (D) x 80 (S) x 32 (W) mm
Długość kabla	650mm
Masa (g)	Produkt zasadniczy: 514 ± 5g; Podstawka stacji dokującej: 95 ± 5gZasilacz bez kabla: 330 ± 5g
Port przesyłania danych	1 x Kabel USB 3.2 Gen 2 (10 Gb/s) Type-C® ze specyfikacją Power Delivery do 90 W (5.0V/ 9.0V/ 15.0V —— 3.0A, do 20.0V—4.5A 90.0W)
Porty pobierania danych	Przednie1. Gniazdo audio typu combo 3,5 mm2. USB 3.2 Gen 2 Type-A port (10Gbps/5.0V —2.4A)3. USB 3.2 Gen 2 Type-C® port (10Gbps/5.0V —3.0A)4. Czytnik kart SD, SD4.0, UHS-II5. Przycisk zasilania & Wskaźnik LED	Wstecz6. USB 3.2 Gen 1 Type-A porty (5Gbps)7. RJ-45 port (10/100/1000 Mbps)8. USB 3.2 Gen 2 Type-C® port (DP1.4)9. HDMITM 2.0 port (3840 × 2160@60Hz)10. Gniazdo DisplayPort 1.4 (3840 × 2160@60Hz)11. Gniazdo zasilania (DCIN) (20.0V —— 7.5A, 150.0W)12. Blokady Kensington®
Temperatura robocza	0 °C ~ 35 °C
Temperatura przechowywania	-30 °C ~ 70 °C
Obsługiwany system operacyjny	Windows® OS (Windows® 10 lub nowszy)/MacOS
Rozdzielczość ekranu	Jeden ekran: do 4K@60HzDwa ekrany: do 4K@60HzTrzy ekrany: do 4K@30Hz* Zalecane jest podłączanie ekranów od najniższej rozdzielczości.** Niektóre modele MAC nie obsługują funkcji MST, dodatkowych informacji może udzielić producent.***Jeśli używane urządzenie i monitor obsługują standard DSC (Display Stream Compression) ze współczynnikiem kompresji 3:1, stacja dokująca obsługuje rozdzielczość do 4K@60Hz po podłączeniu dwóch monitorów (USB-C® + HDMITM 2.0 lub USB-C® +DisplayPort 1.4) oraz do 4K@30Hz po podłączeniu trzech monitorów.****Oba tryby zapewniają obsługę funkcji MST i wsteczną kompatybilność.

Zasilacz

Wymiary	138 (D) x 68.5 (S) x 23.5 (W) mm	Prąd wejściowy	2.5A
Napięcie wejściowe	100-240Vac	Częstotliwość wejściowa	50-60Hz
Znamionowe napięcie wyjściowe	20.0V	Znamionowy prąd wyjściowy	7.5A maks. (150.0W)

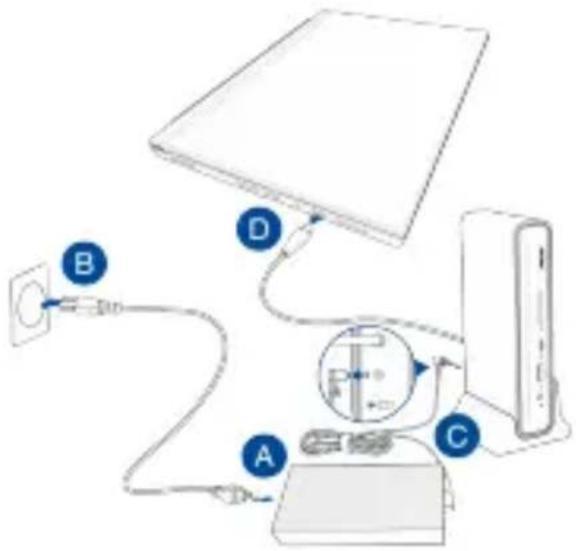

Sposób korzystania ze Stacja dokująca ASUS USB-C® dla trzech monitorów

Aby zacząć korzystać ze Stacja dokująca ASUS USB-C dla trzech monitorów:

A. Podłącz przewód zasilający do zasilacza AC/DC.
B. Podłącz zasilacz AC do gniazda elektrycznego 100\~240 V.
C. Podłącz wtyczkę zasilania DC do gniazda zasilania (DCIN) Stacja dokująca ASUS USB-C dla trzech monitorów.
D. Podłącz kabel USB Type-C® do notebooka.

UWAGI:

• Przed pierwszym użyciem stacji dokującej należy przejść na stronę www.asus.com, wyszukać produkt Stacja dokująca ASUS USB-C dla trzech monitorów i pobrać najnowsze oprogramowanie w sekcji Support (Wsparcie) > Driver & Utility (Sterowniki & Narzędzie) na stronie informacji o produkcie.
• W celu zapewnienia najwyższej jakości użytkowania należy upewnić się że port USB Type-C® na urządzeniu (Notebook/Tablet/Telefon komórkowy) oferuje pełną funkcjonalność (ładowanie/transfer danych/wyjście wideo).
• Upewnij się, że port USB Type-C® w laptopie obsługuje standard Alt Mode Display.
• Do ładowania baterii i zasilania laptopa należy używać tylko dołączonego zasilacza.
• Listę zgodnych produktów można znaleźć w witrynie firmy ASUS.

Ustawianie Stacja dokująca ASUS USB-C dla trzech monitorów

Polski Uproszczona deklaracja zgodności UE

Firma ASUSTeK Computer Inc. niniejszym oświadcza, że urządzenie to jest zgodne z zasadniczymi wymogami i innymi właściwymi postanowieniami powiązanych dyrektyw. Pełny tekst deklaracji zgodności UE jest dostępny pod adresem: www.asus.com/support.
