MANUAL DE UTILIZADOR DC300 ASUS
Conteúdo da embalagem
Portugues

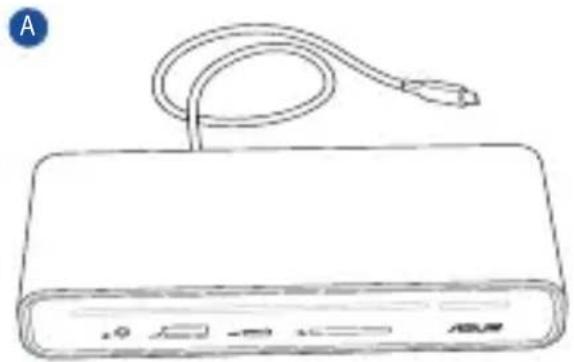

A. Base de ancoragem USB-C para três monitores ASUS
B. Adaptador 150W
C. Suporte de ancoragem
D. Cabo de alimentação
E. Manual do Utilizador
F. Cartão de Garantia

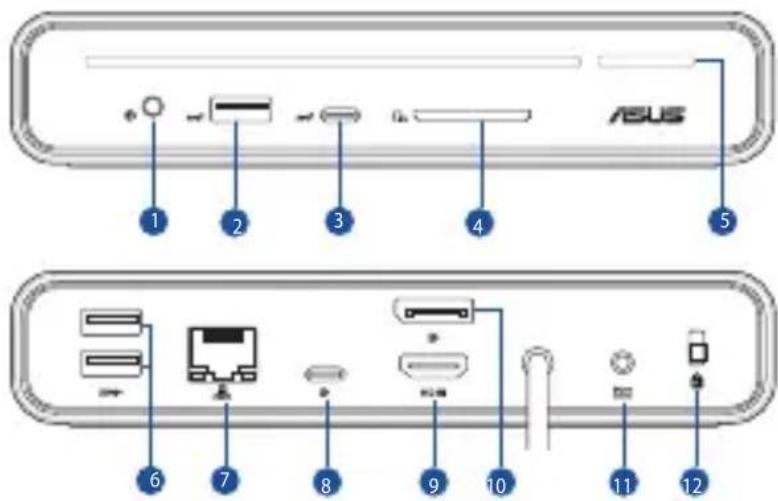

Descrição geral do produto
- Porta USB 3.2 Gen 2 Type-A (10Gbps/5.0V=2.4A)
- Porta USB 3.2 Gen 2 Type-C® (10Gbps/5.0V=3.0A)
- Leitor de cartões SD
- Tecla Power & Indicador LED
- Portas USB 3.2 Gen 1 Type-A (5Gbps)
-
Porta RJ-45 (10/100/1000 Mbps)
-
Porta USB 3.2 Gen 2 Type-C® (Apenas DP1.4)
- Porta HDMI™ 2.0
- Porta DisplayPort 1.4
- Tomada de alimentação (DCIN)
- Bloqueio de Kensington®
Indicador LED
| Base de an-coragem com adaptador | Estado do computador portátil | Estado do botão de energia |
| Ligado à corrente elétrica | N/D | Laranja estático |
| Desligar (S5) | ||
| Hibernação (S4) | ||
| Suspender (S3) | ||
| Ligado Branco estático | ||
| Desligado da corrente elétrica | N/D | Desativado |
| Desligar (S5) | ||
| Hibernação (S4) | ||
| Suspender (S3) |
Portugues
Especificações
Base de ancoragem USB-C para três monitores ASUS
| Dimensões | 160 (C) x 80 (L) x 32 (A) mm | |
| Comprimen-to do cabo | 650mm | |
| Peso | Produto principal: 514 ± 5g; Suporte de ancoragem: 95 ± 5gAdaptador sem cabo de alimentação: 330 ± 5g | |
| Porta de entrada | 1 x Cabo USB 3.2 Gen 2 (10Gbps) Type-C® com Power Delivery até 90W (5.0V/ 9.0V/ 15.0V=3.0A, até 20.0V 4.5A 90.0W) | |
| Portas de saída suportadas | Frontal1. 3,5mm tomada de áudio combinada2. Porta USB 3.2 Gen 2Type-A (10Gbps/5.0V=2.4A)3. Porta USB 3.2 Gen 2Type-C® (10Gbps/5.0V=3.0A)4. Leitor de cartões inteligentes, SD4.0, UHS-II5. Tecla Power & Indicador LED | Voltar6. Portas USB 3.2 Gen 1 Type-A (5Gbps)7. Porta RJ-45 (10/100/1000 Mbps)8. Porta USB 3.2 Gen 2 Type-C® (DP1.4)9. Porta HDMITM 2.0 (3840 × 2160@60Hz)10. Porta DisplayPort 1.4 (3840 × 2160@60Hz)11. Tomada de alimentação (DCIN) (20.0V=7.5A, 150.0W)12. Bloqueio de Kensington® |
| Temperatura em funcionamento | 0 °C ~ 35 °C | |
| Temperatura de armazena-mento | -30 °C ~ 70 °C | |
| Sistema operacional suportado | Windows® OS (Windows® 10 ou superior)/MacOS | |
| Resolução do ecrã | Um monitor: até 4K@60Hz / Dois monitores: até 4K@60HzTrês monitores: até 4K@30Hz* Recomenda-se que ligue os monitores a partir daquele com baixa resolução.** Visto que alguns modelos MAC não suportam a função MST, contacte o fabricante para obter mais informações.*** Quando a norma DSC (Display Stream Compression) do seu dispositivo e monitor suporta uma taxa de compressão de 3:1, a base suporta uma resolução até 4K a 60Hz no modo de dois monitores (USB-C® + HDMITM 2.0 ou USB-C® + DisplayPort 1.4) e suporta até 4K a 30Hz no modo de três monitores.**** Ambos os modos suportam a função MST e são compatíveis com as versões anteriores. | |
Adaptador
| Dimensões | 138 (C) x 68.5 (L) x 23.5 (A) mm | Corrente de entrada | 2.5A |
| Tensão de entrada | 100-240Vac | Frequência de entrada | 50-60Hz |
| Potência da tensão de saída | 20.0V | Corrente de saída nominal | 7.5A máx. (150.0W) |

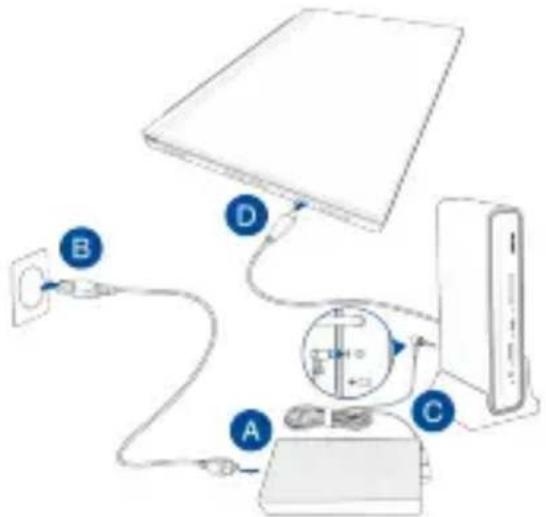

Como utilizar a Base de ancoragem USB-C para três monitores ASUS
Para utilizar a Base de ancoragem USB-C para três monitores ASUS:
A. Ligue o cabo de alimentação AC ao adaptador de corrente AC/DC.
B. Ligue o adaptador AC a uma tomada elétrica de 100V\~240V.
C. Ligue a ficha de alimentação DC à porta de alimentação (DCIN) da Base de ancoragem USB-C para três monitores ASUS.
D. Ligue o cabo USB Type-C® ao seu PC Portátil.
NOTAS:
- Antes de utilizar a base de ancoragem pela primeira vez, aceda a www.asus.com, procure Base de ancoragem USB-C para três monitores ASUS e transfira o firmware mais recente a partir de Suporte > Controlador e Utilitário nas informações do produto.
- Para garantir a melhor experiência de utilização, certifique-se de que a porta USB Type-C® do seu dispositivo (Portátil/Tablet/Telemóvel) oferece funcionalidade total (Carregamento/Transferência de dados/Saída de vídeo).
- Certifique-se de que a porta USB Type-C® do seu computador portátil suporta o modo Alt Display.
- Utilize apenas o adaptador de corrente fornecido para carregar a bateria e fornecer energia ao seu PC Portátil.
- Consulte a lista de compatibilidade no website da ASUS.
Posicionar a Base de ancoragem USB-C para três monitores ASUS
Português Declaração de Conformidade Simplificada da UE
A ASUSTeK Computer Inc. declara que este dispositivo está em conformidade com os requisitos essenciais e outras disposições relevantes das Diretivas relacionadas. Texto integral da declaração da UE disponível em: www.asus.com/support.
