DC300 - Estación de acoplamiento USB-C ASUS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base de acoplamiento USB-C triple pantalla
Marca y modelo	ASUS DC300
Dimensiones (L x A x Al)	160 x 80 x 32 mm
Peso del producto principal	514 ± 5 g
Peso del soporte	95 ± 5 g
Peso del adaptador de corriente	330 ± 5 g
Longitud del cable USB-C integrado	650 mm
Alimentación de entrada	100-240 V CA, 50-60 Hz, 2,5 A
Alimentación de salida	20 V CC, 7,5 A (150 W máx.)
Puertos de enlace ascendente	1 x USB-C 3.2 Gen 2 (hasta 90 W de carga)
Puertos de enlace descendente frontales	1 x conector de audio de 3,5 mm, 1 x USB-A 3.2 Gen 2 (10 Gb/s, 2,4 A), 1 x USB-C 3.2 Gen 2 (10 Gb/s, 3 A), 1 x lector de tarjetas SD UHS-II
Puertos de enlace descendente traseros	2 x USB-A 3.2 Gen 1 (5 Gb/s), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC-in, 1 x candado Kensington
Resolución máxima de pantalla	Simple/doble: 4K@60 Hz, triple: 4K@30 Hz (con soporte DSC)
Sistemas operativos compatibles	Windows 10 o superior, macOS
Temperatura de funcionamiento	0°C a 35°C
Temperatura de almacenamiento	-30°C a 70°C
Mantenimiento y limpieza	Utilice un paño seco y suave. No use líquidos ni productos abrasivos.
Seguridad	Utilice únicamente el adaptador de corriente suministrado. No exponga a la humedad ni a temperaturas extremas. Conecte a un enchufe con conexión a tierra.
Piezas de repuesto y reparabilidad	No hay piezas reparables por el usuario. Comuníquese con el soporte de ASUS para cualquier intervención.
Información general	Triple pantalla, carga de hasta 90 W para la computadora portátil, actualización de firmware disponible en asus.com.

Preguntas frecuentes - DC300 ASUS

¿Qué computadoras portátiles son compatibles con la base de acoplamiento ASUS DC300?

La base es compatible con la mayoría de las computadoras portátiles Windows 10 o superior y macOS que tengan un puerto USB-C compatible con el modo alternativo (DisplayPort) y carga (Power Delivery). Consulte la lista de compatibilidad en el sitio web de ASUS.

¿Puedo cargar mi computadora portátil a través de la base de acoplamiento?

Sí, el cable USB-C integrado puede proporcionar hasta 90 W de carga a su computadora portátil, siempre que admita la carga a través de USB-C Power Delivery.

¿Cuántas pantallas puedo conectar y con qué resoluciones?

Puede conectar hasta tres pantallas. En modo simple o doble, la resolución máxima es 4K@60 Hz. En modo triple, es 4K@30 Hz (o 4K@60 Hz si su dispositivo y pantallas soportan DSC).

¿Funciona la base de acoplamiento con un MacBook?

Sí, funciona con MacBook equipados con puertos USB-C/Thunderbolt 3. Sin embargo, algunos modelos de Mac no admiten la función MST (Transporte de múltiples flujos) para múltiples pantallas. Verifique las especificaciones de su Mac.

¿Qué tipos de puertos USB están disponibles en la base?

La base dispone de: en la parte frontal: 1 puerto USB-A 3.2 Gen 2 (10 Gb/s), 1 puerto USB-C 3.2 Gen 2 (10 Gb/s), un lector de tarjetas SD UHS-II; en la parte trasera: 2 puertos USB-A 3.2 Gen 1 (5 Gb/s), 1 puerto USB-C (DisplayPort), HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, conector de audio de 3,5 mm.

¿Puedo usar la base de acoplamiento sin conectar el adaptador de corriente?

No, la base de acoplamiento requiere el adaptador de corriente de 150 W suministrado para funcionar correctamente, especialmente si carga una computadora portátil o usa varios periféricos.

¿Cómo actualizar el firmware de la base de acoplamiento?

Visite el sitio web asus.com, busque 'DC300' en la sección de Soporte, luego descargue el último firmware desde la pestaña 'Controladores y manuales'. Siga las instrucciones proporcionadas.

¿Qué hacer si mi base de acoplamiento no es reconocida por mi computadora?

Verifique que el puerto USB-C de su computadora admita el modo alternativo y la carga. Pruebe con otro cable (si es posible) y asegúrese de que el adaptador de corriente esté conectado. Actualice los controladores y el firmware. Reinicie la computadora.

¿La base de acoplamiento admite la transferencia de datos y la carga al mismo tiempo?

Sí, el cable USB-C integrado admite la transferencia de datos (hasta 10 Gb/s) y la carga (hasta 90 W) simultáneamente, siempre que su computadora portátil lo admita.

¿Puedo usar la base con una tableta Android o un teléfono inteligente?

Depende de su dispositivo. La base está diseñada principalmente para computadoras portátiles, pero puede funcionar con algunas tabletas o teléfonos inteligentes que admitan el modo alternativo USB-C. Consulte la lista de compatibilidad de ASUS.

MANUAL DE USUARIO DC300 ASUS

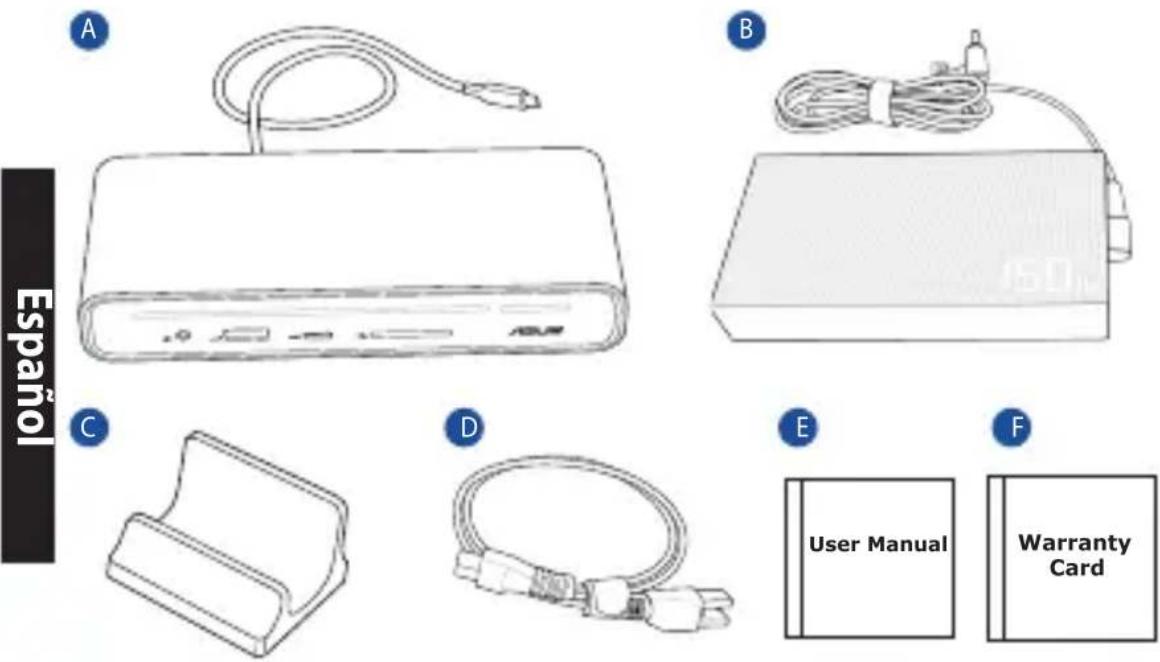

Contenido del paquete

A. Estación de conexiones USB-C de pantalla triple ASUS
B. Adaptador de 150W
C. Soporte de acoplamiento

D. Cable de alimentación
E. Manual del usuario
F. Tarjeta de garantía

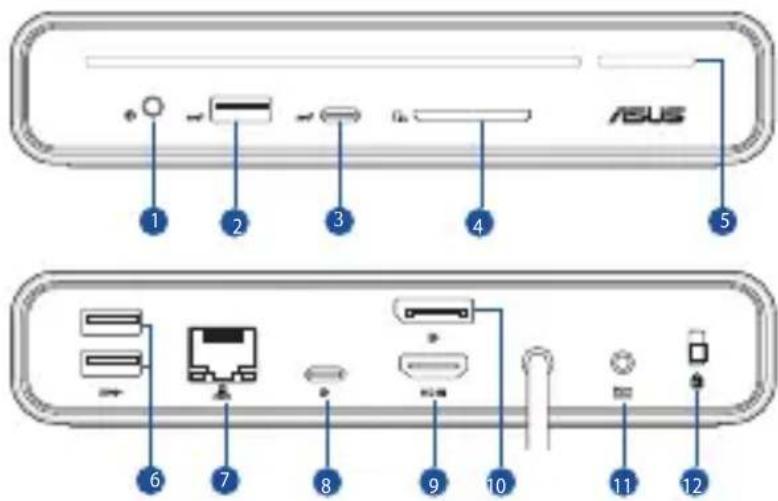

Información general del producto

1. Conector combinado de audio de 3,5mm
2. USB 3.2 Gen 2 Tipo-A puerto (10Gbps/5.0V = 2.4A)
3. USB 3.2 Gen 2 Tipo-C® puerto (10Gbps/5.0V == 3.0A)
4. Lector de tarjeta SD
5. Tecla de encendido & Indicador LED
6. USB 3.2 Gen 1 Tipo-A puertos (5Gbps)
7. Puerto LAN (RJ-45) (10/100/1000 Mbps)

8. USB 3.2 Gen 2 Tipo-C® puerto (Solo DP1.4)

9. Puerto HDMI™ 2.0

10. Puerto DisplayPort 1.4
11. Conector de alimentación (ENTRADA CC)
12. Bloqueo Kensington®

Indicador LED

Acoplamiento con adaptador	Estado del equipo portátil	Estado del botón de alimentación
Conectado a la fuente de alimentación	N/A	Naranja permanente
	Apagar (S5)
	Hibernar (S4)
	Suspender (S3)
	Encendido Blanco permanente
Desconectado de la fuente de alimentación	N/A	Apagado
	Apagar (S5)
	Hibernar (S4)
	Suspender (S3)

Especificaciones

Estación de conexiones USB-C de pantalla triple ASUS

Dimensiones	160 (LA) x 80 (AN) x 32 (AL) mm
Longitud del cable	650mm
Peso	Producto principal: 514 ± 5g; Soporte de acoplamiento: 95 ± 5gAdaptador sin cable de alimentación: 330 ± 5g
Puerto de subida	1 x Cable USB 3.2 Gen 2 (10Gbps) Type-C® con Power Delivery hasta 90W (5.0V/ 9.0V/ 15.0V --- 3.0A, hasta 20.0V---4.5A 90.0W)
Puertos de bajada	Frontal1. Conector combinado de audio de 3.5mm2. USB 3.2 Gen 2 Tipo-A puerto (10Gbps/5.0V --- 2.4A)3. USB 3.2 Gen 2 Tipo-C® puerto (10Gbps/5.0V --- 3.0A)4. Lector de tarjetas inteligentes, SD4.0, UHS-II5. Tecla de encendido & Indicador LED	Atrás6. USB 3.2 Gen 1 Tipo-A puertos (5Gbps)7. Puerto RJ-45 (10/100/1000 Mbps)8. USB 3.2 Gen 2 Tipo-C® puerto (DP1.4)9. Puerto HDMITM 2.0 (3840 × 2160 @60Hz)10. Puerto DisplayPort 1.4 (3840 × 2160 @60Hz)11. Conector de alimentación (ENTRADA CC) (20.0V---7.5A, 150.0W)12. Bloqueo Kensington®
Temperatura de funcionamiento	0 °C ~ 35 °C
Temperatura de almacenamiento	-30 °C ~ 70 °C
Sistema operativo compatible	Windows® OS (Windows® 10 o superior)/MacOS
Resolución de pantalla	Pantalla única: hasta 4K @60HzPantalla dual: hasta 4K @60HzPantalla triple: hasta 4K @30Hz* Se recomienda conectar la pantalla desde la de baja resolución.** Como algunos modelos MACs no admiten la función MST, póngase en contacto con el fabricante para obtener más detalles.*** Cuando el estándar DSC (Display Stream Compression) del dispositivo y monitor admite una relación de compresión de 3:1, la estación de conexiones admite una resolución de hasta 4K a 60Hz en modo de doble pantalla (USB-C® + HDMITM 2.0 o USB-C®+DisplayPort 1.4) y admite hasta 4K a 30Hz en modo de triple pantalla.**** Ambos modos admiten la función MST y son compatibles con versiones anteriores.

Adaptador

Dimensiones	138 (LA) x 68.5 (AN) x 23.5 (AL) mm	Corriente de entrada	2.5A
Voltaje de entrada	100-240Vac	Frecuencia de entrada	50-60Hz
Tensión de salida nominal	20.0V	Corriente nominal de salida	7.5A máx. (150.0W)

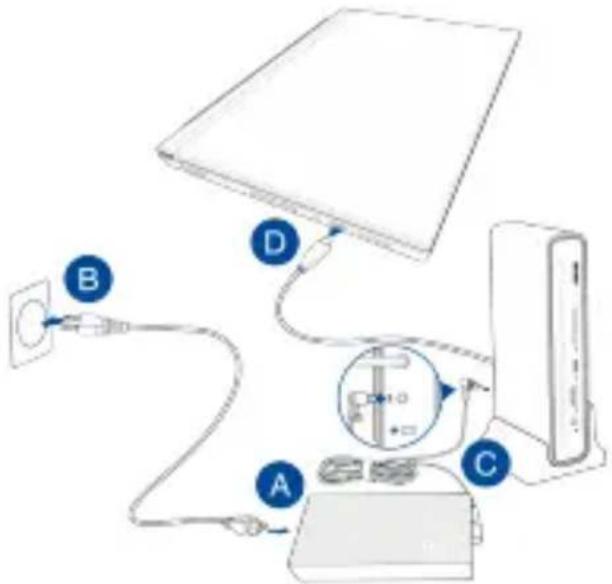

Cómo utilizar estación de conexiones USB-C de pantalla triple ASUS

Para usar el estación de conexiones USB-C de pantalla triple ASUS:

A. Conecte el cable de alimentación de CA al adaptador de CA/CC.
B. Enchufe el adaptador de alimentación de CA a una toma de corriente de 100\~240 V.
C. Conecte el enchufe de alimentación de CC al puerto de alimentación (ENTRADA DE CC) del estación de conexiones USB-C de pantalla triple ASUS.
D. Conecte el cable USB Tipo-C® al equipo portátil.

NOTAS:

• Antes de usar el pedestal de la estación de conexiones por primera vez, vaya a www.asus.com, busque Estación de conexiones USB-C de pantalla triple ASUS y descargue el firmware más reciente en Soporte > Controladores y utilidades de la información del producto.
• Para disfrutar de la mejor experiencia de usuario, asegúrese de que el puerto USB Tipo-C® de su dispositivo (Equipo portátil/Tableta/Teléfono móvil) ofrece funcionalidad completa (Carga/Transferencia de datos/Salida de vídeo).
• Asegúrese de que el puerto USB Type-C® del equipo portátil admita la visualización en modo alternativo.
• Utilice únicamente el adaptador de alimentación incluido para cargar la batería y suministrar energía al equipo portátil.
• Visite el sitio web de ASUS para obtener la lista de compatibilidad de productos.

Colocación del Estación de conexiones USB-C de pantalla triple ASUS

Español Declaración de conformidad simplificada para la UE

Por la presente, ASUSTeK Computer Inc. declara que este dispositivo cumple los requisitos básicos y otras disposiciones pertinentes de las directivas relacionadas. El texto completo de la declaración de la UE de conformidad está disponible en: www.asus.com/support.
