Type de produit	Station d'accueil USB-C triple affichage
Marque et modèle	ASUS DC300
Dimensions (L x l x H)	160 x 80 x 32 mm
Poids du produit principal	514 ± 5 g
Poids du support	95 ± 5 g
Poids de l'adaptateur secteur	330 ± 5 g
Longueur du câble USB-C intégré	650 mm
Alimentation d'entrée	100-240 V CA, 50-60 Hz, 2,5 A
Alimentation de sortie	20 V CC, 7,5 A (150 W max.)
Ports liaison montante	1 x USB-C 3.2 Gen 2 (jusqu'à 90 W de charge)
Ports liaison descendante avant	1 x prise audio 3,5 mm, 1 x USB-A 3.2 Gen 2 (10 Gb/s, 2,4 A), 1 x USB-C 3.2 Gen 2 (10 Gb/s, 3 A), 1 x lecteur SD UHS-II
Ports liaison descendante arrière	2 x USB-A 3.2 Gen 1 (5 Gb/s), 1 x RJ-45 Gigabit, 1 x USB-C (DP 1.4), 1 x HDMI 2.0, 1 x DisplayPort 1.4, 1 x DC-in, 1 x verrou Kensington
Résolution d'affichage maximale	Simple/dual : 4K@60 Hz, triple : 4K@30 Hz (avec prise en charge DSC)
Systèmes d'exploitation compatibles	Windows 10 ou supérieur, macOS
Température de fonctionnement	0°C à 35°C
Température de stockage	-30°C à 70°C
Entretien et nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de liquides ni de produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur secteur fourni. Ne pas exposer à l'humidité ou à des températures extrêmes. Brancher sur une prise avec mise à la terre.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter le support ASUS pour toute intervention.
Informations générales	Triple affichage, charge jusqu'à 90 W pour l'ordinateur portable, mise à jour du firmware disponible sur asus.com.

FOIRE AUX QUESTIONS - DC300 ASUS

Quels ordinateurs portables sont compatibles avec la station d'accueil ASUS DC300 ?

La station est compatible avec la plupart des ordinateurs portables Windows 10 ou supérieur et macOS disposant d'un port USB-C prenant en charge le mode alternatif (DisplayPort) et la charge (Power Delivery). Consultez la liste de compatibilité sur le site ASUS.

Puis-je charger mon ordinateur portable via la station d'accueil ?

Oui, le câble USB-C intégré peut fournir jusqu'à 90 W de charge à votre ordinateur portable, à condition que celui-ci prenne en charge la charge via USB-C Power Delivery.

Combien d'écrans puis-je connecter et avec quelles résolutions ?

Vous pouvez connecter jusqu'à trois écrans. En simple ou double affichage, la résolution maximale est de 4K@60 Hz. En triple affichage, elle est de 4K@30 Hz (ou 4K@60 Hz si votre appareil et vos écrans supportent le DSC).

La station d'accueil fonctionne-t-elle avec un MacBook ?

Oui, elle fonctionne avec les MacBook équipés de ports USB-C/Thunderbolt 3. Cependant, certains modèles de Mac ne prennent pas en charge la fonction MST (Multi-Stream Transport) pour les écrans multiples. Vérifiez les spécifications de votre Mac.

Quels types de ports USB sont disponibles sur la station ?

La station dispose de : à l'avant : 1 port USB-A 3.2 Gen 2 (10 Gb/s), 1 port USB-C 3.2 Gen 2 (10 Gb/s), un lecteur SD UHS-II ; à l'arrière : 2 ports USB-A 3.2 Gen 1 (5 Gb/s), 1 port USB-C (DisplayPort), HDMI 2.0, DisplayPort 1.4, RJ-45 Gigabit, prise audio 3,5 mm.

Puis-je utiliser la station d'accueil sans brancher l'adaptateur secteur ?

Non, la station d'accueil nécessite l'adaptateur secteur 150 W fourni pour fonctionner correctement, surtout si vous chargez un ordinateur portable ou utilisez plusieurs périphériques.

Comment mettre à jour le firmware de la station d'accueil ?

Rendez-vous sur le site asus.com, recherchez 'DC300' dans la section Support, puis téléchargez le dernier firmware depuis l'onglet 'Drivers et manuels'. Suivez les instructions fournies.

Que faire si ma station d'accueil n'est pas reconnue par mon ordinateur ?

Vérifiez que le port USB-C de votre ordinateur prend en charge le mode alternatif et la charge. Essayez un autre câble (si possible) et assurez-vous que l'adaptateur secteur est branché. Mettez à jour les pilotes et le firmware. Redémarrez l'ordinateur.

La station d'accueil prend-elle en charge le transfert de données et la charge en même temps ?

Oui, le câble USB-C intégré prend en charge le transfert de données (jusqu'à 10 Gb/s) et la charge (jusqu'à 90 W) simultanément, à condition que votre ordinateur portable le supporte.

Puis-je utiliser la station avec une tablette Android ou un smartphone ?

Cela dépend de votre appareil. La station est conçue principalement pour les ordinateurs portables, mais elle peut fonctionner avec certaines tablettes ou smartphones supportant le mode alternatif USB-C. Consultez la liste de compatibilité ASUS.

MODE D'EMPLOI DC300 ASUS

A. Station d'accueil USB-C triple affichage ASUS
B. Adaptateur secteur 150W

C. Pied de support
D. Cordon d'alimentation
E. Manuel de l'utilisateur
F. Carte de garantie

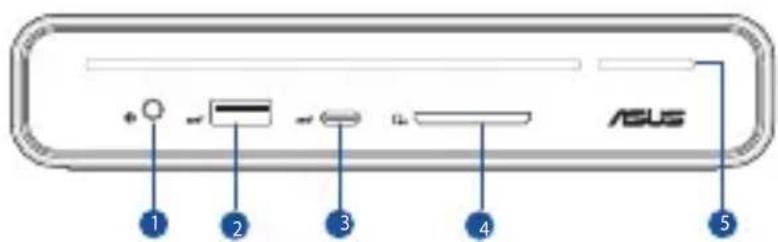

Présentation du produit

1. Prise audio combinée 3,5 mm
2. Port USB 3.2 Gen 2 Type-A (10 Gb/s / 5V = 2,4A)
3. Port USB 3.2 Gen 2 Type-C® (10 Gb/s / 5V = 3A)
4. Lecteur de cartes SD
5. Bouton d'alimentation et voyant LED

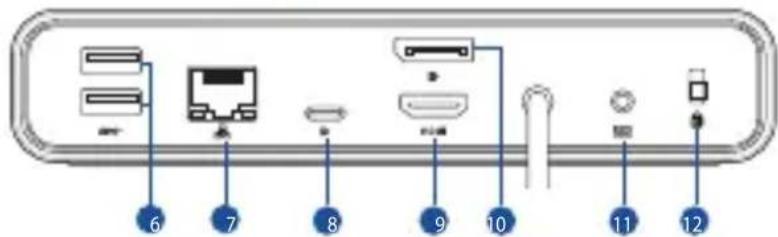

6. Ports USB 3.2 Gen 1 Type-A (5 Gb/s)
7. Port réseau (RJ-45)

8. Port USB 3.2 Gen 2 Type-C® (DP 1.4 uniquement)

9. Port HDMI™ 2.0

10. Port DisplayPort 1.4
11. Prise d'alimentation (CC)
12. VerrouKensington®

Station d'accueil avec adaptateur secteur	État de l'ordinateur portable	État du bouton d'alimentation
Connecté à l'alimentation	N/D	Orange fixeArrêt (S5)
	Veille prolongée (S4)
	Suspendu (S3) Clignotement blanc
	Sous tension Blanc fixe
Déconnecté de l'alimentation	N/D	Éteint
	Arrêt (S5)
	Veille prolongée (S4)
	Suspendu (S3)

Caractéristiques

Station d'accueil USB-C triple affichage ASUS

Dimensions	160 (L) x 80 (l) x 32 (H) mm
Longueur du câble	650 mm
Poids	Produit principal : 514 ± 5g ; Support d'accueil : 95 ± 5gAdaptateur sans câble d'alimentation : 330 ± 5g
Port en liaison montante	1 x Câble USB 3.2 Gen 2 (10 Gb/s) Type-C® avec alimentation jusqu'à 90W (5V / 9V / 15V = 3A, jusqu'à 20V = 4,5A [90 W])
Ports en liaison descendante	Avant1. Prise audio combinée 3,5mm2. Port USB 3.2 Gen 2 Type- (10 Gb/s / 5V = 3A)3. Port USB 3.2 Gen 2 Type-C® (10 Gb/s / 5V = 3A)4. Lecteur de cartes SD (SD4.0, UHS-II)5. Bouton d'alimentation et voyant LED	Arrière6. Ports USB 3.2 Gen 1 de Type-A (5 Gb/s)7. Port RJ-45 (10/100/1000 Mb/s)8. Port USB 3.2 Gen 2 Type-C® (DP 1.4)9. Port HDMITM 2.0 (3840×2160 @60Hz)10. Port DisplayPort 1.4 (3840×2160 @60Hz)11. Prise d'alimentation (CC) (20.0V= 7.5A, 150.0W)12. Verrou Kensington®
Température de fonctionnement	0°C ~ 35°C
Température de stockage	-30°C ~ 70°C
Système d'exploitation	Windows® (Windows® 10 ou supérieur) / macOS
Résolution d'affichage	Affichage unique : jusqu'à 4K@60HzDouble affichage : jusqu'à 4K@60HzTriple affichage : jusqu'à 4K@30Hz* Il est recommandé de connecter les écrans à partir de celui avec la résolution la plus basse.** Certains modèles de Mac ne prenant pas en charge la fonction MST, contactez le fabricant de l'appareil pour plus de détails.*** Lorsque la norme DSC (Display Stream Compression) de votre appareil et de votre écran prend en charge un taux de compression de 3:1, la station d'accueil prend en charge une résolution allant jusqu'à 4K@60Hz en mode double affichage (USB-C® + HDMI 2.0 ou USB-C® + DisplayPort 1.4) et jusqu'à 4K@30Hz en mode triple affichage.**** Les deux modes prennent en charge la fonction MST et sont rétrocompatibles.

Adaptateur

Dimensions	138 (L) x 68.5 (l) x 23.5 (H) mm	Courant d'entrée	2,5A
Tension d'entrée	100-240Vca	Fréquence d'entrée	50-60Hz
Tension de sortie nominale	20V	Courant de sortie nominal	7,5A max. (150W)

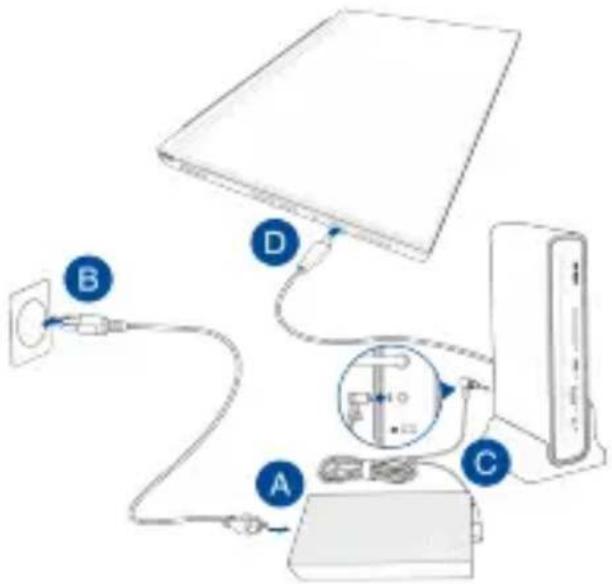

Utilisation de votre station d'accueil USB-C triple affichage ASUS

Français

Pour utiliser votre station d'accueil USB-C triple affichage ASUS :

A. Connectez le cordon d'alimentation à l'adaptateur secteur.
B. Branchez l'adaptateur secteur sur une prise électrique fournissant un courant compris entre 100V et 240V.
C. Connectez la prise d'alimentation au port d'alimentation (DCIN) de votre station d'accueil USB-C triple affichage ASUS.
D. Connectez le câble USB Type-C® à votre ordinateur portable.

REMARQUES :

• Avant d'utiliser la station d'accueil pour la première fois, rendez-vous sur www.asus.com, recherchez Station d'accueil USB-C triple affichage ASUS et téléchargez le dernier firmware dans la section Support > Drivers et manuels de la page d'information du produit.
• Pour une expérience utilisateur optimale, veuillez vous assurer que le port USB Type-C® de votre appareil (Ordinateur portable/Tablette/Téléphone portable) offre des fonctionnalités complètes (Charge/Transfert de données/Sortie vidéo).
• Assurez-vous que le port USB Type-C® de votre ordinateur portable prend en charge l'affichage en mode alternatif.
• Utilisez uniquement l'adaptateur secteur fourni pour charger la batterie et/ou alimenter l'ordinateur portable.
• Visitez le site web d'ASUS pour la liste des appareils compatibles.

Placement de votre station d'accueil USB-C triple affichage ASUS

Français Déclaration simplifiée de conformité de l'UE

AsusTek Computer Inc. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes des directives concernées. La déclaration de conformité de l'UE peut être téléchargée à partir du site Internet suivant: www.asus.com/support.

1. Accessory Instruction: Provided with each unit or smallest package with installation instructions: "For use only with UL Listed I.T.E." or equivalent.
2. This product should be connected by means of a power cord to a socket-outlet with earthing connection.
3. Instructions concernant les accessoires : fournies avec chaque unité ou chaque plus petit emballage avec les instructions d'installation "À utiliser uniquement avec un équipement informatique certifié UL" ou équivalent.
4. Ce produit doit être branché à l'aide d'un câble d'alimentation sur une prise secteur reliée à la terre.

Informations sur le tri et le recyclage en France

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
