ПОСІБНИК КОРИСТУВАЧА HW 1300 AL-KO

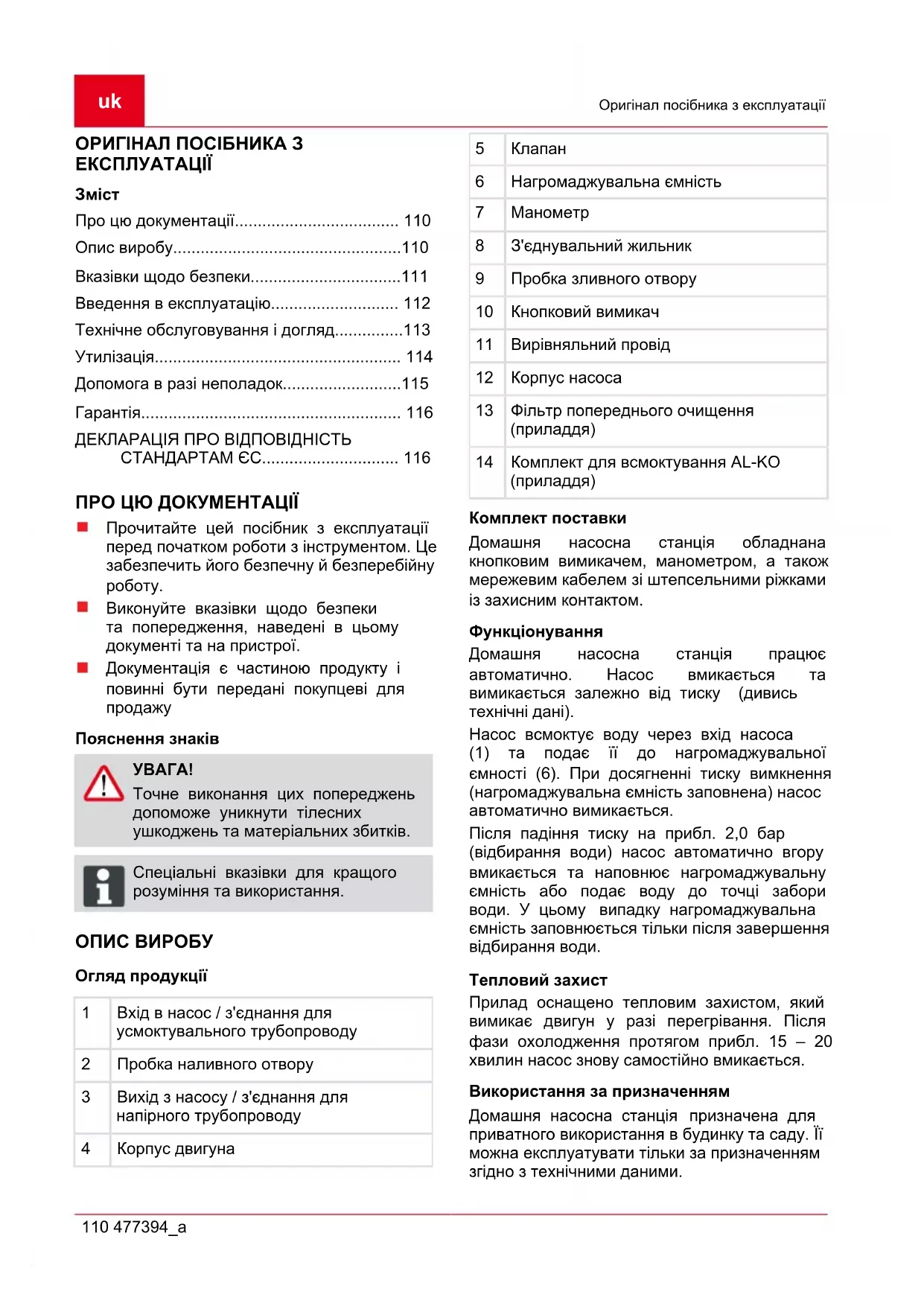

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06uk Оригінал посібника з експлуатації 110 477394_a ОРИГІНАЛ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

• Про цю документації p. 110
• Опис виробу p. 110
• Вказівки щодо безпеки p. 111
• Введення в експлуатацію p. 112
• Технічне обслуговування і догляд p. 113
• Утилізація p. 114
• Допомога в разі неполадок p. 115
• Гарантія p. 116
• ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС ПРО ЦЮ ДОКУМЕНТАЦІЇ Прочитайте цей посібник з експлуатації перед початком роботи з інструментом. Це забезпечить його безпечну й безперебійну p. 116

Виконуйте вказівки щодо безпеки та попередження, наведені в цьому документі та на пристрої. Документація є частиною продукту і повинні бути передані покупцеві для

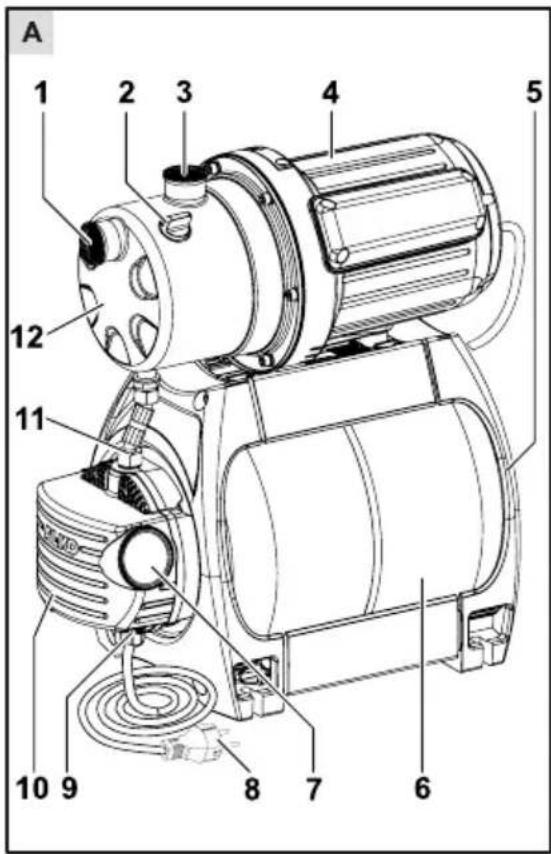

Точне виконання цих попереджень допоможе уникнути тілесних ушкоджень та матеріальних збитків. ADVICE Спеціальні вказівки для кращого розуміння та використання. ОПИС ВИРОБУ Огляд продукції 1 Вхід в насос / з'єднання для усмоктувального трубопроводу 2 Пробка наливного отвору 3 Вихід з насосу / з'єднання для напірного трубопроводу 4 Корпус двигуна 5 Клапан 6 Нагромаджувальна ємність 7 Манометр 8 З'єднувальний жильник 9 Пробка зливного отвору 10 Кнопковий вимикач 11 Вирівняльний провід 12 Корпус насоса 13 Фільтр попереднього очищення

14 Комплект для всмоктування AL-KO

Комплект поставки Домашня насосна станція обладнана кнопковим вимикачем, манометром, а також мережевим кабелем зі штепсельними ріжками із захисним контактом. Функціонування Домашня насосна станція працює автоматично. Насос вмикається та вимикається залежно від тиску (дивись технічні дані). Насос всмоктує воду через вхід насоса (1) та подає її до нагромаджувальної ємності (6). При досягненні тиску вимкнення (нагромаджувальна ємність заповнена) насос автоматично вимикається. Після падіння тиску на прибл. 2,0 бар (відбирання води) насос автоматично вгору вмикається та наповнює нагромаджувальну ємність або подає воду до точці забори води. У цьому випадку нагромаджувальна ємність заповнюється тільки після завершення відбирання води. Тепловий захист Прилад оснащено тепловим захистом, який вимикає двигун у разі перегрівання. Після фази охолодження протягом прибл. 15 – 20 хвилин насос знову самостійно вмикається. Використання за призначенням Домашня насосна станція призначена для приватного використання в будинку та саду. Її можна експлуатувати тільки за призначенням згідно з технічними даними.Опис виробу 477394_a 111 Прилад призначений виключно для наступних

зрошування саду та земельної ділянки водопостачання в будинку підвищення друку домашнього водопостачання. Дотримуйтесь при цьому місцевих приписів. Для цього зверніться до свого сантехніка Прилад призначений тільки для подання наступних рідин:

дощова вода Можлива поява помилок Заборонено використовувати заглибний нагнітальний насос у тривалому режимі. Вона не призначена для подання наступних рідин:

солона вода продукти харчування агресивні середовища, хімікати їдкі, горючі, вибухові або газоподібні

рідини тепліше 35°C вода з піском і чистячи рідини ВКАЗІВКИ ЩОДО БЕЗПЕКИ

Прилад можна експлуатувати тільки на електричному пристрої згідно DIN/ VDE 0100, частина 737, 738 і 702 (Плавальні басейни). Для захисту запобіжником треба встановити лінійний захисний автомат 10 A і автомат захисного вимикання струму пошкодження з номінальним струмом пошкодження 10/30 мА.

Дані про напругу мережі та вид струму на етикетці повинні співпадати з даними Вашої електромережі.

Використовуйте тільки подовжувальний кабель 3 x 1,5 мм² якості H07RN-F згідно DIN 57282/57245 з захищеним від бризок штепсельним роз'ємом. Кабельні барабани повинні бути повністю

Забороняються будь-які самовільні модифікації або перебудови приладу.

Забороняється використовувати пошкоджені прилади. Ремонт повинні робити тільки наші сервісні служби.

Ніколи не піднімайте, не транспортуйте або не закріплюйте прилад за злучний жильник. Не використовуйте з'єднувальний жильник, щоб витягнути мережевий штекер зі штепсельної розетки.

Завжди витягуйте мережевий штекер перед проведенням технічних робіт, технічним обслуговуванням або при несправностях. Захищайте мережевий штекер від вологи.

Прилад можна використати тільки за призначенням. Перед використанням впевніться, що: Прилад, злучний жильник та мережевий штекер не пошкоджені.uk Вказівки щодо безпеки 112 477394_a

Небезпека поранення через гарячуводу! У разі тривалої експлуатації (>10 хвил) з закритим напірним біком вода у насосі може дуже нагрітися. Ця небезпека може з'явитися через

закритий напірний бік нестача води в усмоктувальному трубопроводі невірне установлення пошкоджений кнопковий вимикач У цьому випадку: від'єднати насос від мережі охолодити насос та воду перевірити рівень води на усмоктувальному боці перевірити герметичність трубопроводів перевірити установлення перевірити кнопковий вимикач експлуатування насоса можливе тільки після усунення несправностей Дітям та іншим особам, що не ознайомилися з посібником з експлуатації, забороняється експлуатувати прилад ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

Під час монтажу всмоктувальних та напірних трубопроводів звертайте увагу на те, щоб прилад не піддавався механічному тиску або тязі. Ми рекомендуємо встановлення гнучких трубопроводів на вході (1) в насос та на виході (3) з насосу. Зверніться також до свого дилера.

При щоденній експлуатації (автоматичний режим) за допомогою відповідних заходів Ви повинні виключити появу повторних пошкоджень при несправностях в приладі через затоплення відсіків. Це можна забезпечити, наприклад, за допомогою встановлення сигнального устаткування або аварійного насосу. ADVICE Перед вмиканням треба перевірити початковий тиск мембрани в нагромаджувальній ємності на клапані (5). Тиск повинен складати прибл. 1,5 бар, якщо потрібно, виправить його (див. "Перевірка початкового тиску мембрани“). Поставте прилад на гладку, тверду та горизонтальну поверхню, захищену від затоплення. Впевніться, що насосна станція захищена від дощу та прямого водного струму. Встановлення усмоктувального трубопроводу

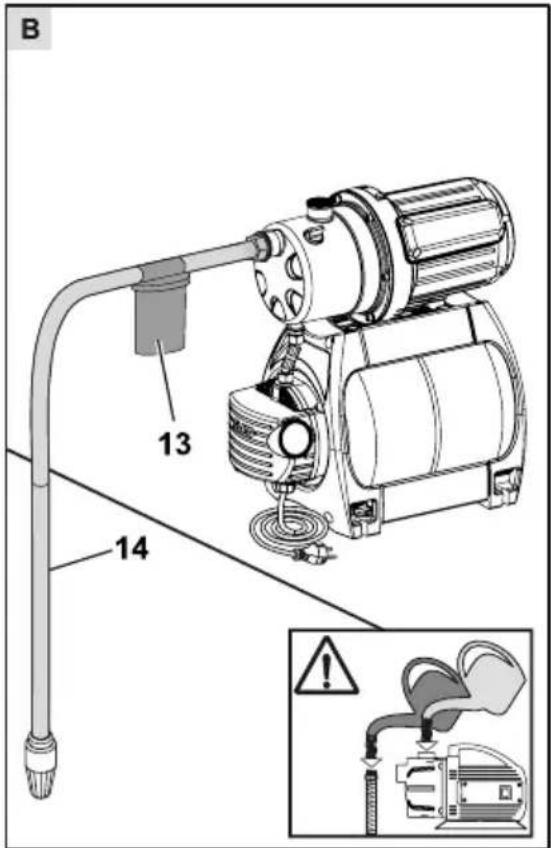

Оберіть усмоктувальний трубопровід такої довжини, щоб насос не працював насухо. Усмоктувальний шланг повинен завжди знаходитися на 30 см нижче водної поверхні. ADVICE Якщо висота всмоктування більше 4 м, діаметр усмоктувального шланга повинен бути більше 1“. Ми рекомендуємо використовувати комплект для всмоктування AL-KO (14) з усмоктувальним шлангом, приймальною сіткою та стопором зворотного потоку. Для цього зверніться до свого дилера. ADVICE У разі прокладання понад висотою насоса у трубопроводі утворюються повітряні бульбашки.

1. Встановіть усмоктувальний трубопровід.

При цьому зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу.

2. Завжди прокладайте усмоктувальний

трубопровід з нахилом вгору.Введення в експлуатацію 477394_a 113 Встановлення напірного трубопроводу

1. Встановіть напірний трубопровід. При

цьому зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу. Наповнення насосу

Перед кожним монтажем/введенням в експлуатацію насос потрібно наповнювати водою до рівня переливу для того, щоб він міг одразу всмоктувати. Робота насухо зруйнує

1. Відкрийте пробку наливного отвору (2).

2. Наповніть водою через наливний отвір,

поки не заповніться камера насоса (12).

3. Угвинтіть пробку наливного отвору (2).

Перше введення в експлуатацію насоса

1. Відкрийте запор напірного трубопроводу

(клапани, розпилювальне сопло, кран).

2. Вставте мережевий штекер

з'єднувального жильника у розетку. Насос починає подавати.

3. Закрийте запор в напірному трубопроводі

після того, як вода без бульбашок стече з трубопроводу. Насос автоматично вимикається після створення тиску та заповнення нагромаджувальній ємності. Домашня насосна станція готова до експлуатації. Вимкнення насосу

1. Витягніть мережевий штекер із

штепсельної розетки. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І

Перед початком будь-якої роботи з технічного обслуговування прилад необхідно відокремити від мережі та запобігти від повторного вмикання.

Після подання хлорованої води у плавальному басейні або рідини, яка залишає осад, треба промити насос чистою водою. Очищення продувального отвору всмоктувальної опори у разі потреби треба виконувати чистою водою. Усунення закупорки Закупорку насосу треба усунувати наступним

1. Видаліть усмоктувальний трубопровід на

2. Приєднайте напірний шланг до

водопроводу та залиште воду текти через корпус насоса, поки закупорка не буде

3. Перед наступним введенням в

експлуатацію можна перевірити роботу насоса, якщо увімкнути його на короткий

4. Введіть прилад в експлуатацію знов, як

Захист від замерзання При небезпеці замерзання домашня насосна станція має бути повністю спорожнена (трубопроводи, насос та нагромаджувальна

1. Опорожніть усмоктувальний та напірний

2. Вигвинтіть пробки зливного отвору (9) та

випустить воду з насоса. У цей час вода. яка знаходиться у нагромаджувальнії ємності, буде витиснута повітряним

3. Угвинтіть пробки зливного отвору та

зберігайте домашню насосну станцію у приміщенні, яке є надійно захищене від

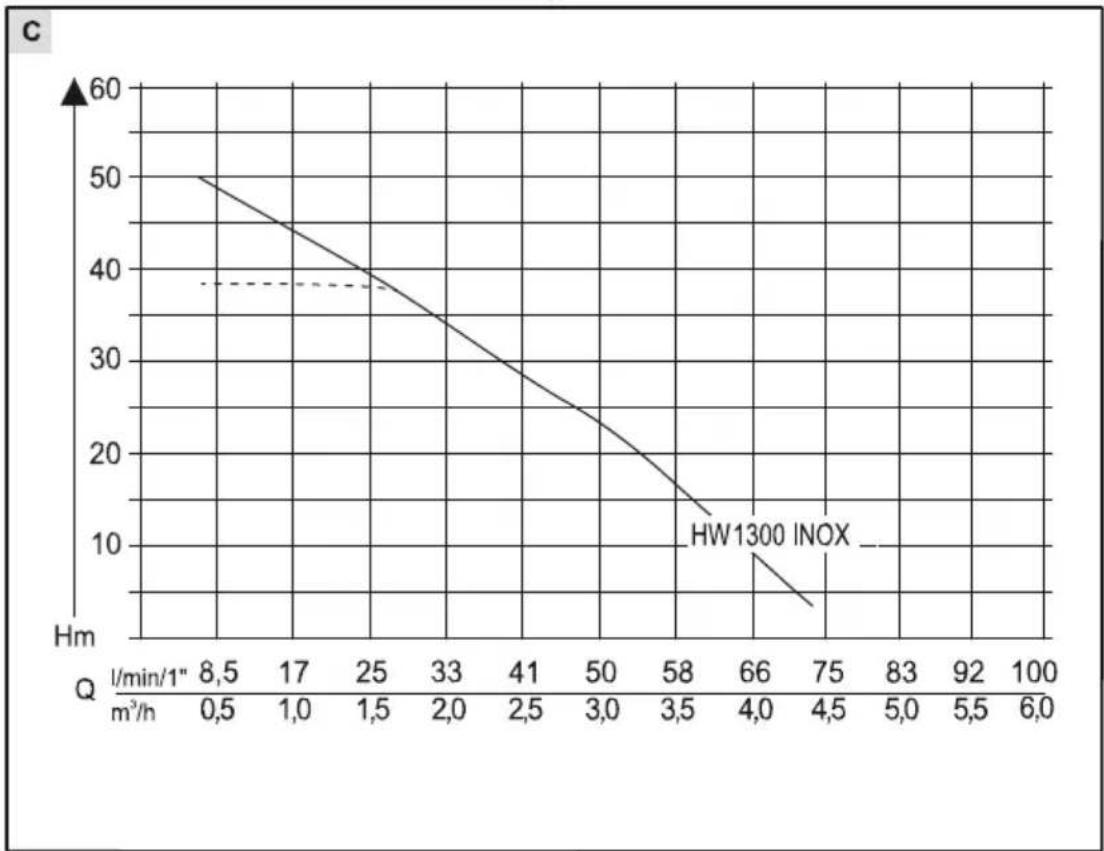

Налаштування кнопкового вимикача ADVICE Дотримуйтеся макс висоту подавання при макс. тиску, див. технічні дані. Тиск вмикання та вимикання домашньої насосної станції відрегульоване на кнопковому вимикачі на заводі-виробнику (див. технічні дані). Якщо потрібно, ці значення на кнопковому вимикачі (10) можна змінити, див. також мал. C.

1. Витягніть мережевий штекер.

2. Зніміть захисну кришку з кнопкового

3. Встановіть потрібний тиск за допомогою

A= тиск спрацьовування B= тиск вимикання збільшити тиск = + зменшити тиск = –uk Технічне обслуговування і догляд 114 477394_a

4. Закрийте кнопковий вимикач захисною

5. Введіть прилад в експлуатацію та

перевірте змінений тиск. Перевірка початкового тиску мембрани Membranvordruck regelmäßig überprüfen.

1. Треба регулярно перевіряти початковий

2. Витягніть мережевий штекер

3. Відткрийте запору нагнітального

трубопроводу та спустіть тиск води, поки насос не буде порожній.

4. Перевірте початковий тиск мембрани на

клапані (5). Початковий тиск мембрани повинен встановлювати прибл. 1,5 бар, виправить його, якщо потрібно.

5. Введіть прилад в експлуатацію знов, як

Забороняється утилізувати прилади, батареї чи акумулятори, що стали непридатними, разом із побутовими відходами! Упаковка, пристрій і приладдя виготовлені з придатних для переробки матеріалів і підлягають відповідній утилізації.Допомога в разі неполадок 477394_a 115 ДОПОМОГА В РАЗІ НЕПОЛАДОК

Перед виконанням усунення неполадок завжди витягайте штекер з мережі живлення! Неполадка Причина Усунення Термовимикач вимкнувся Зачекайте, поки термовимикач не увімкне насос. Слідкуйте за максимальною температурою подаваного середовища. Насос треба перевірити Двигун не працює Мережна напруга відсутня Електрик повинен перевірити електроживлення Усмоктувальний трубопровід

Занурити усмоктувальний трубопровід у води щонайменш на 30 см Закупорка при всмоктуванні ОБЕРЕЖНО! Небезпека поранення через гарячу воду! Очистити зону всмоктування Напірний трубопровід

ОБЕРЕЖНО! Небезпека поранення через гарячу воду! Відкрити напірний трубопровід Висота всмоктування занадто

Зменшити висоту всмоктування Насос всмоктує повітря Перевірити герметичність всіх з'єднань та кришки фільтра Насос не всмоктує Насос не заповнений Наповнити насос Закупорка при всмоктуванні Очистити зону всмоктування Висота всмоктування занадто

Зменшити висоту всмоктування Діаметр шланга занадто

Використовувати більший напірний шланг Подаваний об'єм рідини занадто маленький Подаваний об'єм рідини занадто великий Зменшити висоту подання Насос вмикається нестабільно Недостатній тиск повітря у нагромаджувальній ємності Перевірити та у разі необхідності виправити тиск у нагромаджувальній ємності на клапані (5). Відрегулювати тиск на значення прибл. 1,5 бар Насос не вмикається

Насос всмоктує повітря, нестача води при всмоктуванні Відключити насос, при необхідності охолодитиuk

116 477394_a ADVICE У разі виникнення неполадок, які Ви не можете усунути самостійно, будь ласка, зверніться до нашого сервісного центру.

Ми усуваємо можливі дефекти матеріалів чи виробничий брак пристрою впродовж встановленого законом тер- міну подачі рекламацій на свій розсуд шляхом ремонту чи заміни. Термін визначається законодавством країни, у якій було придбано пристрій. Гарантія діє лише за наступних умов: при належному використанні пристрою; при дотриманні довідника з експлуатації; при використанні оригінальних запчастин. Гарантія анулюється: при спробах ремонту пристрою; при технічних змінах пристрою; nпри застосуванні не за призначенням (напри- клад, у комерційних цілях). Гарантія не поширюється: на пошкодження лакового покриття, які пояснюються нормальним зношуванням; деталі, що зношуються, у каталозі запчастин включені в рамку [xxx xxx (x)] двигуни внутрішнього згоряння: для них діють гарантійні положення відповідного виробника. Гарантійний період починається с дати придбання першим покупцем. Такою датою вважається дата оригіналь- ного документу на придбання. У гарантійному випадку зверніться з даним гарантійним листом та документом, який підтверджує купівлю то- вару, до свого дилера чи до найближчого авторизованого сервісного центру. Гарантія дає право покупцеві пред’являти виробникові претензії відносно усування недоліків виробу. ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС Цим документом ми заявляємо, що цей спроектований нами продукт відповідає вимогам погоджених директив ЄС, стандартам безпеки ЄС, а також іншим стандартам, що застосовані до цього продукту. Продукт Тип Виробник Домашня насосна станція Серійний номер G3043045 HW 1300 INOX AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Уповноваженийпредставник Директиви ЄС Погоджені норми Hr. Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz 2006/95/EG 2004/108/EG 2000/14/EG (13) Kötz, 26.09.2014 Wolfgang Hergeth; Managing Director Рівень звуку EN ISO 3744 виміряний / гарантований HW 1300 INOX 82/83 dB(A)
