HASZNÁLATI ÚTMUTATÓ HW 1300 AL-KO
HU Kezelési utasítás....78
DA Brugsanvisning....84
SV Bruksanvisning....90

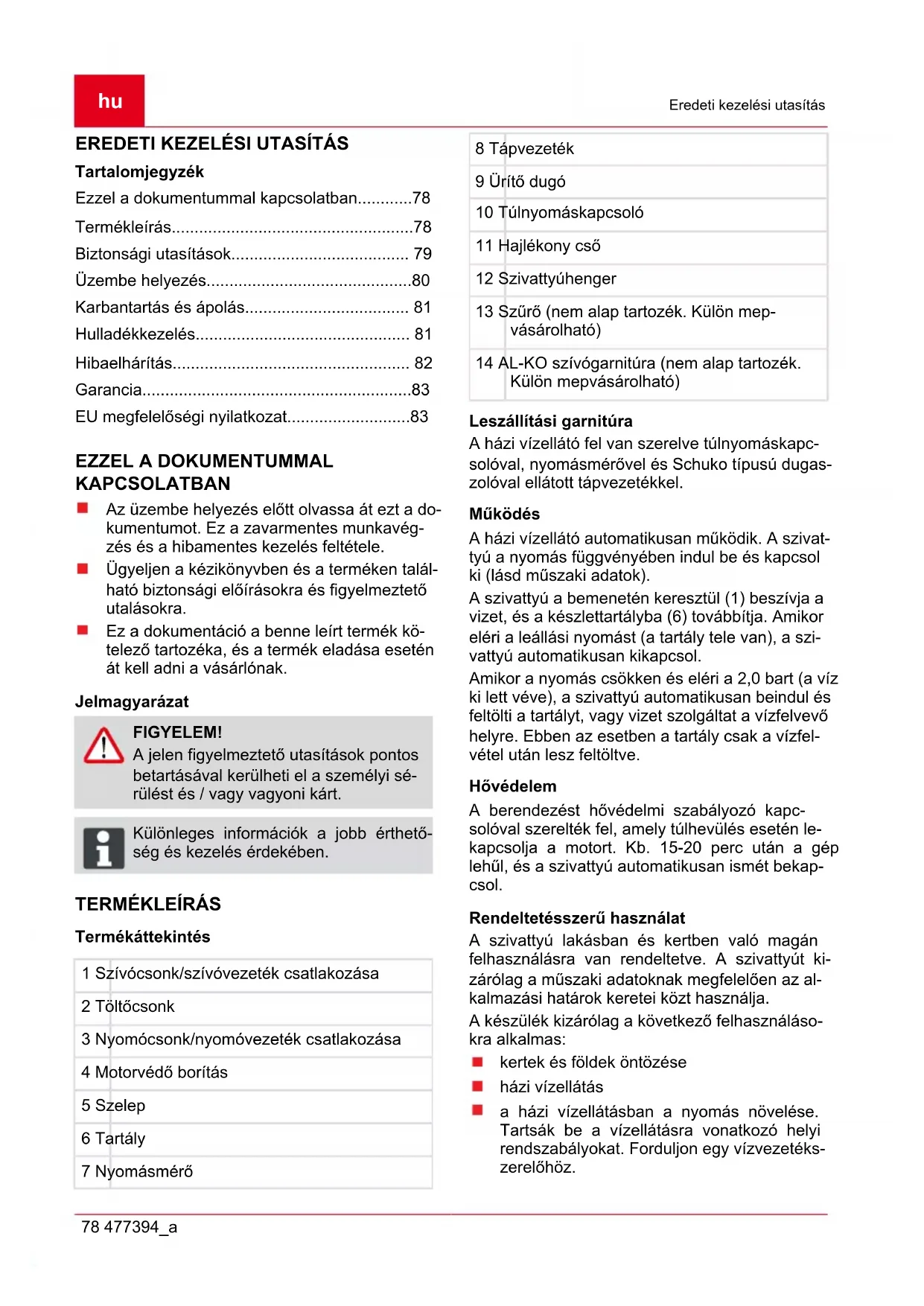

EREDETI KEZELÉSI UTASÍTÁS
Tartalomjegyzék
Ezzel a dokumentummal kapcsolatban....78
Termékleírás....78
Biztonsági utasítások.... 79
Üzembe helyezés....80
Karbantartás és ápolás.... 81
Hulladékkezelés.... 81
Hibaelhárítás.... 82
Garancia....83
EU megfelelőségi nyilatkozat....83
EZZEL A DOKUMENTUMMAL KAPCSOLATBAN
Az üzembe helyezés előtt olvassa át ezt a dokumentumot. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.
Ügyeljen a kézikönyvben és a terméken található biztonsági előírásokra és figyelmeztető utalásokra.
Ez a dokumentáció a benne leírt termék kötelező tartozéka, és a termék eladása esetén át kell adni a vásárlónak.
Jelmagyarázat
FIGYELEM!
A jelen figyelmeztető utasítások pontos betartásával kerülheti el a személyi sé- rülést és / vagy vagyoni kárt.
Különleges információk a jobb érthetőség és kezelés érdekében.
TERMÉKLEÍRÁS
Termékáttekintés
1 Szívócsonk/szívóvezeték csatlakozása
2 Töltöcsonk
3 Nyomócsonk/nyomóvezeték csatlakozása
4 Motorvédő borítás
5 Szelep
6 Tartály
7 Nyomásmérő
| 8 Tápvezeték |
| 9 Ürítő dugó |
| 10 Túlnyomáskapcsoló |
| 11 Hajlékony cső |
| 12 Szivattyúhenger |
| 13 Szűrő (nem alap tartozék. Külön mepvásárolható) |
| 14 AL-KO szívógarnitúra (nem alap tartozék. Külön mepvásárolható) |
Leszállítási garnitúra
A házi vízellátó fel van szerelve túlnyomáskapcsolóval, nyomásmérővel és Schuko típusú dugaszolóval ellátott tápvezetékkel.
Működés
A házi vízellátó automatikusan működik. A szivat- tyú a nyomás függvényében indul be és kapcsol ki (lásd műszaki adatok).
A szivattyú a bemenetén keresztül (1) beszívja a vizet, és a készlettartályba (6) továbbítja. Amikor eléri a leállási nyomást (a tartály tele van), a szivattyú automatikusan kikapcsol.
Amikor a nyomás csökken és eléri a 2,0 bart (a víz ki lett véve), a szivattyú automatikusan beindul és feltölti a tartályt, vagy vizet szolgáltat a vízfelvevő helyre. Ebben az esetben a tartály csak a vízfel-vétel után lesz feltöltve.
Hővédelem
A berendezést hővédelmi szabályozó kapcsolóval szerelték fel, amely túlhevülés esetén lekapcsolja a motort. Kb. 15-20 perc után a gép lehül, és a szivattyú automatikusan ismét bekapcsol.
Rendeltetésszerű használat
A szivattyú lakásban és kertben való magán felhasználásra van rendeltetve. A szivattyút kizárólag a műszaki adatoknak megfelelően az alkalmazási határok keretei közt használja.
A készülék kizárólag a következő felhasználásokra alkalmas:
kertek és földek öntözése
házi vízellátás
a házi vízellátásban a nyomás növelése. Tartsák be a vízellátásra vonatkozó helyi rendszabályokat. Forduljon egy vízvezetékszerelőhöz.
A készülék kizárólag a következő folyadékok szivattyúzására alkalmas:
tiszta víz
esővíz
Lehetséges hibás használat
A szivattyút nem szabad folyamatos üzemben használni. A szivattyú nem alkalmas a következő folyadékok szivattyúzására:
vóvíz
sós víz
■ folyékony élelmiszerek
maró hatású szerek és vegyszerek
savas, gyúlékony, robbanó illetve illanó folyadékok
35°C-nál melegebb folyadékok
homokos víz, illetve csiszoló folyadékok
BIZTONSÁGI UTASÍTÁSOK
FIGYELEM!
A szivattyút kizárólag olyan elektromos berendezésről szabad működtetni, amely megfelel a DIN/VDE 0100 szabvány 737, 738 és 702 (medencék esetén) szakaszai előírásainak. Biztonsági okokból kifolyólag bizonyosodjon meg, hogy be legyen szerelve egy 10 A-es életmentő kapcsoló, valamint egy védőkapcsoló zárlati áramhoz, 10/30 mA-es névleges zárlati árammal.
FIGYELEM!
A műszaki fémtáblán feltüntetett hálózati feszültségre és áramtípusra vonatkozó adatoknak meg kell egyezniük az Ön elektromos berendezésének adataival.
FIGYELEM!
Ha hosszabbítókra szükség van, ki- zárólag a DIN 57282/57245-nek meg- felelő, H07RN-F tipusú, 3x1,5 mm²- es hosszabbítóvezetéket alkalmazzon, egy, a víz kifröccsenése ellen védett kon- nektorral.
FIGYELEM!
Tilos a szivattyún bármilyen önkényes változtatást illetve módosítást elvégezni.
FIGYELEM!
Ne indítsa be a szivattyút, ha meg van hibásodva. A javításokat kizárólag az ALKO szervizzel végeztesse el.
FIGYELEM!
A készülék felemelésére és szállítására kizárólag a fogantyút használja. Ne használja a tápvezetéket a dugas-zolónak a konnektorból való kihúzására.
FIGYELEM!
Kapcsolja le a hálózatról a szivattyút karbantartási, tisztítási és javítási munkálatok elvégzése előtt, vagy bármilyen rendellenesség esetén, és húzza ki a tápvezeték dugaszolóját a konnektorból. Védje a dugaszolót a nedvességtől.
FIGYELEM!
A szivattyút kizárólag rendeltetésének megfelelően szabad felhasználni. A szivattyú üzembe helyezése előtt bizonyosodjon meg, hogy:
a szivattyú, a tápvezeték és a du-gaszoló ne legyen megkárosodva
FIGYELEM!
A forró víz sérülést okozhat!
Ha hosszan működteti a készüléket (>10 perc) úgy, hogy a nyomóoldal le van zárva, a víz erősen felmelegedhet a szivattyúban.
Ez a veszély fennáll:
ha a nyomóoldal le van zárva
ha a szívóoldalon vízhiány van
ha szakszerűtlen a felszerelés
ha hibás a nyomáskapcsoló
Ebben az esetben:
Válassza le a szivattyút a hálózatról
Hagyja lehülni a szivattyút és a vizet
Ellenőrizze a vízszintet a szívóoldalon
Ellenőrizze a vezetékek tömítettségét
Ellenőrizze a felszerelést
Ellenőrizze a nyomáskapcsolót
A szivattyút csak a hiba elhárítása után helyezze ismét üzembe
Gyerekek és olyan személyek, akik a kezelési utasítást nem ismerik, a készüléket nem használhatják.
ÜZEMBE HELYEZÉS
FIGYELEM!
A szívó- és nyomóvezetékek, felszerelésénél ügyeljen arra, hogy a készülék semmiféle nyomásnak illetve gépi vontatásnak ne legyen kitéve. Hajlékony csövek felszerelését ajánljuk a szívócsonkra (1) és a nyomócsonkra (3). Forduljon a szaküzlethez.
FIGYELEM!
Napi használat esetén (automatikus működés) szükséges az előírásokat betartani, hogy a szivattyú meghibásodása ne okozzon egyéb károkat a helységek elárasztása következtében. Ez például egy riasztó vagy egy tartalék szivattyú beszerelése révén biztosítható.
A szivattyú működésbe hozatala előtt szükséges ellenőrizni a nyomást a tartály membránjának bevezetőnyílásán, lévő szelepen (5).
A nyomásnak kb. 1,5 barnak kell lennie, és a felhasználástól függően változtatható (lásd "A membrán bevezetőnyílási nyomásának ellenőrzése").
Helyezze a szivattyút egy sík, biztonságos, stabil és tökéletesen vízszintes felületre.
Bizonyosodjon meg, hogy a szivattyú védve legyen közvetlen esőtöl és vízsugaraktól.
A szívóvezeték összeszerelése
FIGYELEM!
Oly módon állapítsa meg a szívóvezeték hosszát, hogy a szivattyú ne forogjon üresen. A szívóvezetéknek legalább 30 cm-rel a víz szintje alatt kell lennie.
Négy métert meghaladó szívómagasság esetén egy 1 collnál nagyobb átmérőjű szívóvezetéket kell beszerelni. Ajánlott egy ALKO szívógarnitúra (14) felhasználása, mely szívóvezetékből, szűrőből és fenékszelepből (visszatérésgátló szelepből) áll. A szívógarnitúra beszerezhető a helyi szaküzletben.
Abban az esetben, ha a szivattyú felett lenne elhelyezve, levegőbuborékok alakulnának ki és a szivattyú levegőt szívna be.
- Szerelje fel a szívóvezetéket. Bizonyosodjon meg, hogy jól meg legyen szorítva, anélkül, hogy megsértené a csavarmenetezést.
- Umiestnit' nasávacie potrubie pod čerpadlo.
A nyomóvezeték felszerelése
- Szereje fel a nyomóvezetéket. Bizonyosodjon meg, hogy jól meg legyen szorítva, anélkül, hogy megsértené a csavarmenetezést.
A szivattyú feltöltése
FIGYELEM!
A szivattyút minden beindítás előtt a túlfolyócsőig fel kell tölteni vízzel, az azonnali felszívás lehetővé tétele érdekében. A szárazon való működés komolyan károsítja a szivattyút.
- Nyissa ki a töltöcsonkot (2).
- Öntsön vizet a nyílásba, amíg a szivattyúhenger (12) fel nem töltödik.
- Csavarja vissza a töltőcsonkot (2).
A szivattyú első beindítása
- Nyissa ki a nyomóvezeték egyik elzáró sze- relvényét (szelep, öntöző szórófej és víz- csap).
- Dugja be a dugaszolót a konnektorba. A szivattyú elkezd működni.
- Zárja le a nyomóvezeték elzáró szerelvényeit, miután a víz levegőzárványok nélkül lefolyt a vezetékből. A szivattyú automatikusan leáll a nyomásemelkedés és a tartály feltöltődése után. A házi vízellátó beindításra készen áll.
A Szivattyú Leállítása
- Elegendő kihúzni a dugaszolót a konnektor-ból.
KARBANTARTÁS ÉS ÁPOLÁS
FIGYELEM!
Bármilyen karbantartási és tisztítási művelet elvégzése előtt a szivattyút le kell kapcsolni a táphálózatról. Húzza ki a tápvezeték dugaszolóját a konnektorból.
A szivattyú tisztítása
- Öblítse át a szivattyút tiszta vízzel, miután klórtartalmú, vagy üledéket hagyó vizet szivattyúzott.
■ Ha szükséges, tiszta vízzel tisztítsa meg a beszívó réseket.
A dugulások eltávolítása
Távolítsa el a szivattyú eldugulásait az alábbiak szerint:
- Vegye le a szívóvezetéket a szívócsonkról (1).
- A nyomóvezetéket kösse rá a vízcsapra, és addig folyassa a vizet a szivattyúhengerbe, amíg az eldugulás meg nem szűnik.
- Mielőtt újraindítaná a szivattyút, bizonyosodjon meg, hogy jól forogjon, rövid bekapcsolásokon keresztül. Ne engedje meg, hogy a szivattyú levegőt szívjon be.
- A leírt módon indítsa újra a készüléket.
Fagyellenes védelem
Fagy esetén a házi vízellátót teljesen ki kell üríteni (csövek, szivattyú és tartály).
- Ürítse ki a szívó- és nyomóvezetékeket.
- Csavarozza ki a leeresztő csavarokat (9), és engedje ki a szivattyúból a vizet. Egyidejűleg a légjárás kitolja a tartályban lévő vizet.
- Csavarja vissza az ürítő dugót és tárolja a házi vízellátót fagymentes helyen.
A túlnyomáskapcsoló szabályozása
Ügyeljen a maximális szintkülönbségre maximális nyomóvezetéki nyomás esetén, lásd műszaki adatok.
A házi vízellátó indítási és leállási nyomását a túlnyomáskapcsoló szabályozza (lásd "műszaki adatok"). Ezeket az adatokat szükség esetén módosítani lehet a túlnyomáskapcsolón (10), lásd C Ábra.
- Húzza ki a dugaszolót a konnektorból.
- Vegye le a túlnyomáskapcsoló védősapkáját.
- A kívánt nyomást kiválasztva szabályozza egy csavarhúzóval.
A= indítási nyomás
B= leállási nyomás
Nyomásnövelés = + Nyomáscsökkenés = -
- Zárja le a túlnyomáskapcsolót a védősapkával.
- Indítsa be a készüléket és ellenőrizze a módosított nyomásokat.
A membrán bevezetőnyílási nyomásának el- lenőrzése
- Húzza ki a dugaszolót a konnektorból.
- Nyissa ki a nyomóvezeték egyik elzáró sze-relvényét és folyassa a vizet, amíg a szivattyú nem ürül ki teljesen.
- Ellenőrizze a membrán bevezetőnyílási nyomását a szelepen (5). A membrán bevezetőnyílási nyomásának kb. 1.5 barnak kell lennie. Ha szükséges, korrigálja.
- Indítsa újra a berendezést a fentiek szerint.
HULLADÉKKEZELÉS
A használaton kívüli berendezéseket, elemeket és akkumulátorokat ne helyezze a háztartási hulladék közé.
A csomagolás, a gép és a tartozékok újrahasznosítható anyagokból készültek, ezért a hulladékkezelésüket ennek megfelelően kell elvégezni.
HIBAELHÁRÍTÁS
FIGYELEM!
Estleges rendellenességek megszüntetésére irányuló bármilyen beavatkozás elvégzése előtt húzza ki a szivattyú dugaszolóját a konnektorból.
| Probléma Ok Megoldás | ||
| A motor nem forog | A hőérzékeny kapcsoló kikapcsolt | Várja meg, hogy a hőérzékeny kapcsoló újraindítsa a szivattyút. Ügyeljen a folyadék maximális hőmérsékletére. Ellenőriztesse a szivattyút. |
| Nincs hálózati feszültség Ellenőriztesse az árambetáplálást egy villanyszerelővel. | ||
| Aszivattyú nem szív | A szívóvezeték nincs benne a vízben | Merítse a szívóvezetéket le-galább 30 cm-re a vízbe. |
| A szívóvezeték eldugult VESZÉLY! A forró víz sérülést okozhat! Távolítsa el a szennye-ződést a szívóvezetékről | ||
| A nyomóvezeték le van zárva VESZÉLY! A forró víz sérülést okozhat! Nyissa ki a nyomóvezetéket | ||
| Túl nagy a szívómagasság Csökkentse a szívómagasságot | ||
| A szivattyú levegőt szív be. Ellenőrizze az összes csatlako-zóvezeték és a szűrőfedél tömí-tettségét | ||
| Aszivattyú nem töltődött fel Töltse fel a szivattyút | ||
| Túl kicsi hozam | A szívóvezeték eldugult Tisztítsa meg a szívóvezetéket | |
| Túl nagy szívómagasság Csökkentse a szívómagasságot | ||
| A vezeték átmérője túl kicsi Használjon nagyobb nyomó-vezetéket | ||
| Túl nagy szintkülönbség Csökkentse a szintkülönbséget | ||
| A szivattyú nem indul be haté-konyan | Atartály légnyomása nem ele-gendő | Ellenőrizze a tartály szelepének (5) nyomását és ha szükséges, korrigálja. Kb. 1,5 barra szabá-lyozza be a nyomást |
| A szivattyú nem áll le magától A szívóoldalon vízhiány van, A szivattyú levegőt szív | A szivattyút kapcsolja ki, ha szükséges, hagyja kihülni | |
Nem kiküszöbölhető rendellenességek esetén legyen szíves a legközelebbi AL-KO szervízhez fordulni.
GARANCIA
A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállás lejáratának határidejét azon ország jogrendszere határozza meg, ahol berendezést megvásárolták.
A garancia kizárólag akkor érvényes, ha:
betartja az ebben a kezelési útmutatóban leírt- akat,
■ szakszerűen használja a berendezést,
■ csak eredeti pótalkatrészeket használ.
A garancia nem érvényes:
önkényes szerelési próbálkozások,
önkényes műszaki módosítások,
- nem rendeltetésszerű használat esetén.
A garancia nem vonatkozik:
■ a használatból eredő festékhibákra,
a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be annak keretezve [xxx xxx (x)]
belső égésű motorokra (ezekre a mindenkori motorgyártó cég garanciára vonatkozó rendelkezése érvényes).
A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.
EU MEGFELELŐSÉGI NYILATKOZAT
Kijelentjük, hogy ez a termék jelen állapotában megfelel a harmonizált EU-orányelvekben, EU bizton-sági szabványokban és a termékre vonatkozó szabványokban megfogalmazott követelményeknek.
Termék Typ Gyártó
Házi vízellátó
Meghatalmazott EU-irányelvek Harmonizált szabványok
Hr. Andreas Hedrich
2006/95/EG
EN 60335-1; VDE 0700-1:2007-02
Ichenhauser Str. 14
2004/108/EG
EN 60335-2-41; VDE 0700-41:2004-12
D-89359 Kötz
2000/14/EG (13)
EN 60335-2-41/A2; VDE 0700-41/A2:2009-02
Kötz, 26.09.2014
EN 55014-1; VDE 0875-14-1:2007-06
EN 55014-1/A1; VDE 0875-14-1/A1:2008-12
- EREDETI KEZELÉSI UTASÍTÁS
- Tartalomjegyzék
- EZZEL A DOKUMENTUMMAL KAPCSOLATBAN
- Jelmagyarázat
- FIGYELEM!
- TERMÉKLEÍRÁS
- Termékáttekintés
- Leszállítási garnitúra
- Működés
- Hővédelem
- Rendeltetésszerű használat
- Lehetséges hibás használat
- BIZTONSÁGI UTASÍTÁSOK
- A forró víz sérülést okozhat!
- ÜZEMBE HELYEZÉS
- A szívóvezeték összeszerelése
- A nyomóvezeték felszerelése
- A szivattyú feltöltése
- A szivattyú első beindítása
- A Szivattyú Leállítása
- KARBANTARTÁS ÉS ÁPOLÁS
- A szivattyú tisztítása
- A dugulások eltávolítása
- Fagyellenes védelem
- A túlnyomáskapcsoló szabályozása
- A membrán bevezetőnyílási nyomásának el- lenőrzése
- HULLADÉKKEZELÉS
- HIBAELHÁRÍTÁS
- GARANCIA
- EU MEGFELELŐSÉGI NYILATKOZAT
- Termék Typ Gyártó
- Meghatalmazott EU-irányelvek Harmonizált szabványok
Márka : AL-KO
Modell : HW 1300
Kategória : Vízszivattyú
