| Typ výrobku | Automatický přečerpávač |
| Značka | AL-KO |
| Model | HW 1300 |
| Elektrické napájení | 230 V ~ 50 Hz |
| Tepelná ochrana | Ano, automatické zastavení při přehřátí, restart po 15-20 minutách |
| Tlaková nádoba | Ano, s membránou, vstupní tlak 1,5 bar |
| Spouštěcí tlak | Cca 2,0 bar |
| Zastavovací tlak | Nastavitelný pomocí tlakového spínače |
| Materiál těla | Nerez |
| Použití | Zavlažování zahrad, domácí zásobování, zvýšení tlaku |
| Čerpané kapaliny | Čistá voda, dešťová voda (max 35°C) |
| Zakázané použití | Pitná voda, slaná voda, korozivní látky, hořlavé kapaliny |
| Max. sací výška | Až 4 m (s hadicí 1") |
| Údržba | Čištění čistou vodou, vypuštění před ochranou proti mrazu |
| Elektrická bezpečnost | Proudový chránič 10A/30mA, kabel HO7RN-F 3x1,5mm² |
| Příslušenství v balení | Tlakový spínač, manometr, kabel se zástrčkou Schuko |
| Volitelné příslušenství | Filtr, sací sada AL-KO |
| Záruka | Podle zákona země nákupu |
Často kladené otázky - HW 1300 AL-KO
Dotazy uživatelů ohledně HW 1300 AL-KO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vodní čerpadlo ve formátu PDF zdarma! Najděte svůj návod HW 1300 - AL-KO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HW 1300 značky AL-KO.

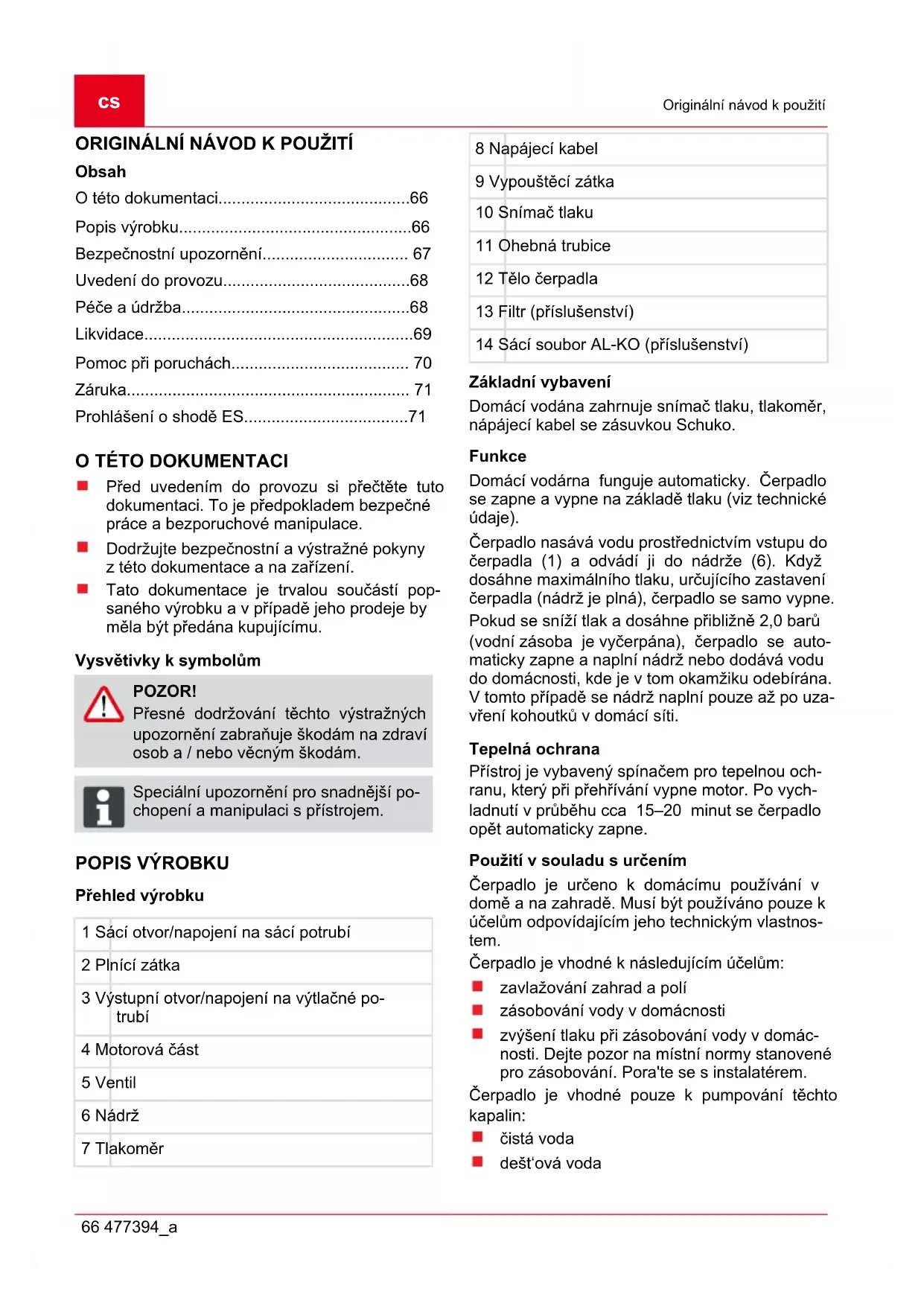

NÁVOD K OBSLUZE HW 1300 AL-KO
CS Návod k použití....66
SK Návod na použitie....72
Bezpečnostní upozornění...... 67
Uvedení do provozu....68
Péče a údržba....68
Likvidace....69
Pomoc při poruchách.... 70
Záruka....71
Prohlášení o shodě ES....71
O TÉTO DOKUMENTACI
Před uvedením do provozu si přečtěte tuto dokumentaci. To je předpokladem bezpečné práce a bezporuchové manipulace.
Dodržujte bezpečnostní a výstražné pokyny z této dokumentace a na zařízení.
Tato dokumentace je trvalou součástí popsaného výrobku a v případě jeho prodeje by měla být předána kupujícímu.
Vysvětivky k symbolům
POZOR!
Přesné dodržování těchto výstražných upozornění zabraňuje škodám na zdraví osob a / nebo věcným škodám.
Speciální upozornění pro snadnější po- chopení a manipulaci s přístrojem.
POPIS VÝROBKU
Přehled výrobku
| 1 Sácí otvor/napojení na sácí potrubí |
| 2 Plnící zátka |
| 3 Výstupní otvor/napojení na výtlačné potrubí |
| 4 Motorová část |
| 5 Ventil |
| 6 Nádrž |
| 7 Tlakoměr |
| 8 Napájecí kabel |
| 9 Vypouštěcí zátka |
| 10 Snímač tlaku |
| 11 Ohebná trubice |
| 12 Tělo čerpadla |
| 13 Filtr (příslušenství) |
| 14 Sácí soubor AL-KO (příslušenství) |
Základní vybavení
Domácí vodána zahrnuje snímač tlaku, tlakoměr, nápájecí kabel se zásuvkou Schuko.
Funkce
Domácí vodárna funguje automaticky. Čerpadlo se zapne a vypne na základě tlaku (viz technické údaje).
Čerpadlo nasává vodu prostřednictvím vstupu do čerpadla (1) a odvádí ji do nádrže (6). Když dosáhne maximálního tlaku, určujícího zastavení čerpadla (nádrž je plná), čerpadlo se samo vypne. Pokud se sníží tlak a dosáhne přibližně 2,0 barů (vodní zásoba je vyčerpána), čerpadlo se automaticky zapne a naplní nádrž nebo dodává vodu do domácnosti, kde je v tom okamžiku odebírána. V tomto případě se nádrž naplní pouze až po uzavření kohoutků v domácí síti.
Tepelná ochrana
Přístroj je vybavený spínačem pro tepelnou ochranu, který při přehřívání vypne motor. Po vychladnutí v průběhu cca 15–20 minut se čerpadlo opět automaticky zapne.
Použití v souladu s určením
Čerpadlo je určeno k domácímu používání v domě a na zahradě. Musí být používáno pouze k účelům odpovídajícím jeho technickým vlastnos- tem.
Čerpadlo je vhodné k následujícím účelům:
zavlažování zahrad a polí
■ zásobování vody v domácnosti
zvýšení tlaku při zásobování vody v domácnosti. Dejte pozor na místní normy stanovené pro zásobování. Pora'te se s instalatérem.
Čerpadlo je vhodné pouze k pumpování těchto kapalin:
čistá voda
dešťová voda
Možné chybné použití
Čerpadlo nesmí být používáno na nepřetržitý provoz. Čerpadlo není vhodné na pumpování:
pitné vody
slané vody
tekutých potravin
■ korozívních a chemických látek
kyselých, vznětlivých, výbušných nebo těka-vých kapalin
■ kapalin teplejších než 35° C
■ vody s pískem nebo brusných kapalin
BEZPEČNOSTNÍ UPOZORNĚNÍ
POZOR!
Čerpadlo můžete zapojit pouze na elektrický rozvod odpovídající normám DIN/VDE 0100, oddělení 737, 738 a 702 (bazény). Pro zajištění bezpečnosti se ujistěte, že byla provedena instalace proudového chrániče (FI) do zásuvky s jmenovitým vybavovacím rozdilovým proudem do 30 mA (dle ČSN 33200-4-47).
POZOR!
Označení na štítku s technickými údaji, určujícími napětí v síti a typ proudu musí odpovídat charakteristikám vašeho elektrického rozvodu.
POZOR!
Pokud je zapotřebí prodlužovací šňůra, použijte jedině prodlužovací kabel 3x1,5 mm² typu H07RN-F odpovídající normám DIN 57282/57245 se zásuvkou chráněnou před postříkáním vodou. Svazky kabelů musí být úplně rozvinuty.
POZOR!
Je zakázáno provádět jakoukoli samovolnou změnu nebo úpravu čerpadla.
POZOR!
Nezapojujte čerpadla pokud jsou poškozena. Opravy musí být provedeny pouze v servisním středisku ALKO.
POZOR!
Zařízení můžete zvednout a přenášet pouze za rukojeť. Nepoužívejte napájecí kabel k vytažení zástrčky z elektrické zásuvky.
POZOR!
Odpojte čerpadlo před jakýmkoli údržbářským zákrokem, čištěním a opravou nebo v případě závady a vyjměte zástrčku napájecího kabelu z elektrické zásuvky. Chraňte zástrčku před vlhkem.
POZOR!
Čerpadlo musí být používáno pouze k provozu, ke kterému je určeno. Před za-pojením čerpadla se ujistěte, že:
- čerpadlo, napájecí kabel a zástrčka nebyly poškozeny.
POZOR!
Nebezpečí poranění horkou vodou!
Při delším provozu (>10 min) proti uza-vřené výtlačné straně se voda v čerpadle může silně zahřát.
Toto nebezpečí může nastat v důsledku:
uzavřené výtlačné strany
nedostatku vody v sacím potrubí
neodborné instalace
vadného tlakového spínače
V tomto případě:
■ odpojte čerpadlo od sítě
- čerpadlo a vodu nechte vychladnout
zkontrolujte hladinu vody na straně sání
■ zkontrolujte těsnost vedení
zkontrolujte instalaci
■ zkontrolujte tlakový spínač
- čerpadlo znovu uveďte do provozu teprve po odstranění nedostatků
Děti a osoby, které nejsou seznámeny s návodem k obsluze, nesmějí zařízení používat.
UVEDENÍ DO PROVOZU
POZOR!
Při montáži sacího a výtlačného potrubí dejte pozor, aby jste netlačili nebo neta-hali za vodárnu. Doporučujeme namon-tovat ohebné potrubí na nasávací (1) a na výstupní (3) otvor. Obra_te se na spe-cializovaný obchod.
POZOR!
Při každodenním používání (automatický provoz) je potřeba zachovávat vhodná opatření, aby se v případě poruchy čerpadla zabránilo zaplavení prostorů. Toto lze zajistit například instalací poplašného zařízení nebo záložního čerpadla.
Před zapojením čerpadla je potřeba zkontrolovat tlak u vstupu membrány v čerpadle na ventilu (5).
Tlak musí být přibližně 1,5 barů a může být změněn podle potřeby (viz Kontrola tlaku u vstupu membrány).
■ Postavte čerpadlo na jistý, stabilní a perfektně vodorovný povrch.
Ujistěte se, že čerpadlo je chráněno před deštěm a přímým proudem vody.
Montáž sacího potrubí
POZOR!
Určit délku sacího potrubí tak, aby čerpadlo nefungovalo nasucho. Nasávací potrubí musí být umístěno nejméně 30 cm pod hladinou vody.
Pokud je sací výška víc jak 4 metry musí být namontováno potrubí s průměrem větším než 1". Doporučujeme použití nasávacího souboru AL-KO (14) složeného z nasávacího potrubí, filtru a spodního ventilu (zpětný ventil). Nasávací soubor můžete zakoupit ve specializovaném obchodu.
Jestliže ho umístíte nad čerpadlo, mohli by se vytvořit vzduchové bubliny a čerpadlo by nasávalo vzduch.
- Namontovat sací potrubí. Dobře utáhnout bez poškození závitu.
- Umístěte sací potrubí tak aby stále vedlo vz-hůru k čerpadlu.
- Namontujte výtlačné potrubí. Ujistěte se, jestli je dobře zataženo, aniž byste poškodili závit.
Naplnění čerpadla
POZOR!
Čerpadlo musí být naplněno vodou až k přepadu před každým zapnutím, aby mohlo okamžitě nasávat. Fungováním nasucho by se mohlo čerpadlo závažně poškodit.
- Odšroubovat plnící zátku (2).
- Nalít vodu do čerpadla až do jeho naplnění (12).
- Zašroubovat plnící zátku (2).
První zapnutí čerpadla
- Otevřít jeden z uzávěrů na výtlačném potrubí (ventil, trysku a kohoutek).
- Zasuňte napájecí zástrčku do elektrické zásuvky. Čerpadlo začne fungovat.
- Jestliže z vodárny již voda bez vzduchových bublin, uzavřete výstup a čerpadlo se automaticky vypne po natlakováni nádrže. Vodárna je tak připravena k provozu.
Vypnutí čerpadla
- Stačí vytáhnout zástrčku ze zásuvky.
PÉČE A ÚDRŽBA
POZOR!
Před jakýmkoliv údržbářským zákrokem nebo čištěním, čerpadlo musí být odpojeno od napájecí sítě. Vysunout zástrčku napájecího kabelu z elektrické zásuvky.
Čištění čerpadla
■ Propláchněte čerpadlo čistou vodou, pokud jste nasávali chlorovanou nebo znečištěnou vodu.
■ oku je to nutné, propláchněte nasávací štěrbiny čistou vodou.
Odtranění ucpání čerpadla
Odstraňte ucpání podle následujících pokynů:
- Odmontujte nasávací potrubí od nasávacího otvoru (1).
- Napojit výtlačné potrubí na kohoutek vodovodu a proplachovat čerpadlo, dokud neodstraníte zábrany.
- Před zapojením čerpadla se ujistěte, prostřednictvím krátkých zapínání a vypínání, že čerpadlo dobře funguje. Nedovolte, aby čerpadlo nasávalo vzduch.
- Zapojit čerpadlo podle popisu.
Ochrana proti mrazu
Při mrazivém počasí musí být domácí vodárna úplně vyčerpána (potrubí, čerpadlo a nádrž).
- Vyprázdněte nasávací a výtlačné potrubí.
- Odšroubujte vypouštěcí zátky (9) a vypust'te vodu z čerpadla. Zároveň voda v nádrži je vytlačena průchodem vzduchu.
- Zašroubujte opět vypouštěcí zátku a uložte vodárnu do prostoru chráněného před mrazem.
Regulace snímače tlaku
Zkontrolujte maximální výtlačnou výšku v případě maximálního dopravovaného množství, viz technické údaje.
Tlak zapojení a vypnutí čerpadla je regulován snímačem tlaku (viz technické údaje ). Tyto hodnoty mohou být měněny podle potřeby na snímači tlaku (10), viz obr. C.
- Vytáhněte napájecí zástrčku.
- Odstraňte ochranný kryt snímače tlaku.
-
Regulujte tlak na požadovanou hodnotu pomocí šroubováku.
A= tlak zapojení čerpadla B= tlak vypnutí čerpadla
zvýšení tlaku = + snížení tlaku = - -
Uzavřít snímač tlaku ochranným krytem.
-
Zapnout čerpadlo a zkontrolovat změněné hodnoty tlaků.
Kontrola tlaku u vstupu membrány
- Vytáhněte elektrickou zástrčku.
- Otevřete jeden z uzávěrů na výtlačném potrubí a nechte odtékat vodu, dokud se čerpadlo nevyprázdní.
- Zkontrolujte tlak u vstupu membrány na ventilu (5). Vstupní tlak membrány musí být přibližně 1,5 barů. Pokud je to nezbytné pozměňte ho na požadovanou hodnotu.
- Zapněte čerpadlo jak je popsáno výše.
LIKVIDACE
Vysloužilé prístroje, baterie nebo akumulátory nelikvidujte s domovním odpadem!
Obal, přístroj a příslušenství jsou vyrobeny z recyklovatelných materiálů a je nutné je likvidovat příslušným způsobem.
POMOC PŘI PORUCHÁCH
POZOR!
Před jakýmkoliv zákrokem k odstranění eventuálních závad, vytáhněte zástrčku z elektrické zásuvky.
| Závada Příčina Odstranění závady | ||
| Motor nefunguje | Termický spínač se vypnul Počkejte, až termický spínač opět zapne čerpadlo. Dát pozor na maximální teplotu kapaliny. Nechat zkontrolovat čerpadlo | |
| Výpadek elektrické energie Nechte zkontrolovat přívod elek-trického proudu specializovaným elektrikářem. | ||
| Čerpadlo nenasává | Nasávací potrubí není pono-řeno ve vodě | Ponořit nasávací potrubí do hloubky min. 30 cm. |
| Zábrana v nasávání NEBEZBEČÍ! Nebezpečí por-anění horkou vodou! Odsranit znečištění v nasávání | ||
| Výtlačné potrubí uzavřeno NEBEZBEČÍ! Nebezpečí por-anění horkou vodou! Otevřít výt-lačné potrubí | ||
| Výška nasávání příliš vysoká Snížit výšku nasávání | ||
| Čerpadlo nasává vzduch Zkontrolujte těsnost všech spojů a krytu filtru | ||
| Čerpadlo se nenaplnilo Naplňte čerpadlo | ||
| Příliš nízké dopravované množství | Zábrana v nasávání Vyčistit nasávání | |
| Výška nasávání příliš vysoká Snížit výšku nasávání | ||
| Průměr potrubí příliš malý Použit větší výtlačné portubí | ||
| Výtlačná výška příliš vysoká Snížit výtlačnou výšku | ||
| Při zapnutí čerpadlo není vý-konné | Nedostatečný tlak v nádrži Zkontrolujte tlak v nádrži na ven-tilu (5) a pokud je to nezbytné opravte ho. Nastavte regulaci na tlaku přibližně 1,5 barů | |
| Čerpadlo se samo nevypíná Nedostatek vody na straně sání, Čerpadlo nasává vzduch | Čerpadlo odpojte, případně nechte vychladnout | |
V případě neopravitelných závad Vás žádáme, abyste se obrátili na nejbližší Servisní službu klientů AL-KO.
ZÁRUKA
Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné promlčecí lhůty pro nároky na odstranění vad podle naší volby opravou nebo dodáním náhradního výrobku. Promlčecí lhůta je určena právem dané země, ve které byl přístroj zakoupen.
Náš příslib záruky platí jen v případě:
- řádné manipulace s přístrojem
■ dodržování návodu k obsluze - použití originálních náhradních dílů
Záruka zaniká v případě:
■ pokusů o opravu přístroje
technických úprav přístroje
použití v rozporu s určením (např. komerčního nebo komunálního použití)
Ze záruky jsou vyloučeny:
poškození nátěru způsobená běžným opotřebením
díly podléhající opotřebení, které jsou označeny na seznamu náhradních dílů orámováním [xxx xxx (x)]
- Spalovací motory – pro ty platí vlastní záruční ustanovení příslušného výrobce motoru
Záruční doba počíná běžet dnem nákupu koncovým odběratelem. Určující je datum na originálním dokladu o koupi. V případě uplatnění záruky se prosím obraťte s tímto prohlášením o záruce a dokladem o koupi na svého prodejce nebo nejbližší autorizovaný zákaznický servis. Tímto příslibem záruky zůstávají zákonné nároky kupujícího na odstranění vady vůči prodávajícímu nedotčeny.
PROHLÁŠENÍ O SHODĚ ES
Tímto prohlašujeme, že tento produkt, tato do oběhu daná verze, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostní standardy EU a standardy specifické pro tento produktt.
Produkt Typ Výrobce
Domácí vodárna, elektriká HW 1300 INOX AL-KO Geräte GmbH Ichenhauser Str. 14 Sériové číslo D-89359 Kötz G3043045
Zmocněnec Směrnice EU Harmonizované normy
Hr. Andreas Hedrich 2006/95/EG Ichenhauser Str. 14 2004/108/EG D-89359 Kötz 2000/14/EG (13)
Kötz, 26.09.2014
EN ISO 3744 naměřená / garantovaná HW 1300 INOX 82/83 dB(A)
EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12 EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE 0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06
PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE
Obsah
O tejto dokumentácii.... 72
Popis výrobku....72
Bezpečnostné pokyny.... 73
Domáca vodáreň je vybavená tlakovým spínačom, tlakomerom a prívodným kábelom so zástrčkou zahrňa snímač tlaku, nápojový kábel so zásuvkou Schuko.
Funkcia
Pokial' sa zníži tlak a dosiahne približne 2,0 baru (vodné zásobovanie je prerušené), čerpadlo sa automaticky zapne a naplní nádrž alebo dodáva vodu do domácnosti, kde je v tom okamžiku od-oberaná. V tomto prípade sa nádrž naplní až po uzavretí kohútilkov v domácej sieti.
Tepelná ochrana
■ zavlažovanie záhrad a polí
■ zásobovanie vody v domácnosti
zvýšení tlaku pri zásobovaní vody v domácnosti. Dejte pozor na miestne normy stanovené pre zásobovanie. Porad'te sa s inštala térom.
čistá voda
dažďová voda
Možné chybné použitie
■ odpojte čerpadlo od napätia
- čerpadlo a vodu nechajte vychladnút'
■ skontrolujte hladinu vody na sacej strane
■ skontrolujte tesnost' vedení
skontrolujte inštaláciu
■ skontrolujte tlakový spínač
- čerpadlo uved'te do prevádzky až po odstránení závad
Pred zapojením čerpadla je treba skontrolovať tlak na vstupe membrány v čerpadle na ventile (5).
Ak ho umiestnite nad čerpadlo, mohli by sa vytvorit' vzduchové bubliny a čerpadlo by nasávalo vzduch.
- Namontovat' nasávacie potrubie, dobre utiahnut' bez poškodenia závitu.
- Umiestnit' nasávacie potrubie pod čerpadlo.
Čerpadlo musí byť naplnené vodou až k prepadu pred každým zapnutím, aby mohlo okamžite nasávat'. Fungovaním nasucho by sa mohlo čerpadlo závažne poškodit'.
- Odskrutkovat' plniacu zátku (2).
- Naplnit' vodu cez plniaci otvor, až bude teleso čerpadla (12) naplnené.
- Zaskrutkovat' plniacu zátku (2).
Prvé zapnutie čerpadla
- Stačí vytiahnuť zástrčku zo zásuvky.
ÚDRŽBA A OŠETROVANIE
POZOR!
Pred akýmkouvek údržbárskym zákrokom alebo čistením, čerpadlo musí byt' odpojené od napájacej siete. Vysunút' zástréku napájacieho kábla z elektrickej zásuvky.
Čistenie čerpadla
■ Prepláchnite čerpadlo čistou vodou, pokial' ste nasávali chlórovanú alebo znečistenú vodu.
Pokial' je to nutné, prepláchnite nasávacie štrbiny čistou vodou.
- Odmontujte nasávacie potrubie od nasávacieho otvoru (1).
- Napojte výtlačné potrubie na kohútik vodovodu a preplachujte čerpadlo, dokiaľ neodstránite zábrany.
- Pred zapojením čerpadla sa uistite, prostredníctvom krátkych zapínaní a vypínaní, že čerpadlo dobre funguje. Nedovol'te, aby čerpadlo nasávalo vzduch.
- Zapojit' čerpadlo podl'a popisu.
Ochrana proti mrazu
- Vyprázdnite nasávacie a výtlačné potrubie.
- Odskrutkujte vypúšťacie zátky (9) a vypust'te vodu z čerpadla. Zároveň je voda v nádrži vytlačená priechodom vzduchu.
- Zaskrutkujte opät' vypúšťacie zátky a uložte domácu vodáreň do priestoru chráneného pred mrazom.
Regulácia spínača tlaku
- Vytiahnite napájaciu zástrčku.
- Odstráňte ochranný kryt snímača tlaku.
- Regulujte tlak na požadovanú hodnotu pomo-cou skrutkovača.
A= tlak zapojenia čerpadla B= tlak vypnutia čerpadla
zvýšenie tlaku = + zníženie tlaku = -
Záruku poskytujeme len pri:
- O TÉTO DOKUMENTACI
- Vysvětivky k symbolům
- POZOR!
- POPIS VÝROBKU
- Přehled výrobku
- Základní vybavení
- Funkce
- Tepelná ochrana
- Použití v souladu s určením
- Možné chybné použití
- BEZPEČNOSTNÍ UPOZORNĚNÍ
- Nebezpečí poranění horkou vodou!
- UVEDENÍ DO PROVOZU
- Montáž sacího potrubí
- Naplnění čerpadla
- První zapnutí čerpadla
- Vypnutí čerpadla
- PÉČE A ÚDRŽBA
- Čištění čerpadla
- Odtranění ucpání čerpadla
- Ochrana proti mrazu
- Regulace snímače tlaku
- Kontrola tlaku u vstupu membrány
- LIKVIDACE
- POMOC PŘI PORUCHÁCH
- ZÁRUKA
- PROHLÁŠENÍ O SHODĚ ES
- Produkt Typ Výrobce
- Zmocněnec Směrnice EU Harmonizované normy
- PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE
- Obsah
- Funkcia
- Možné chybné použitie
- Prvé zapnutie čerpadla
- ÚDRŽBA A OŠETROVANIE
- Čistenie čerpadla
- Regulácia spínača tlaku
- Záruku poskytujeme len pri:
Značka : AL-KO
Model : HW 1300
Kategorie : Vodní čerpadlo
