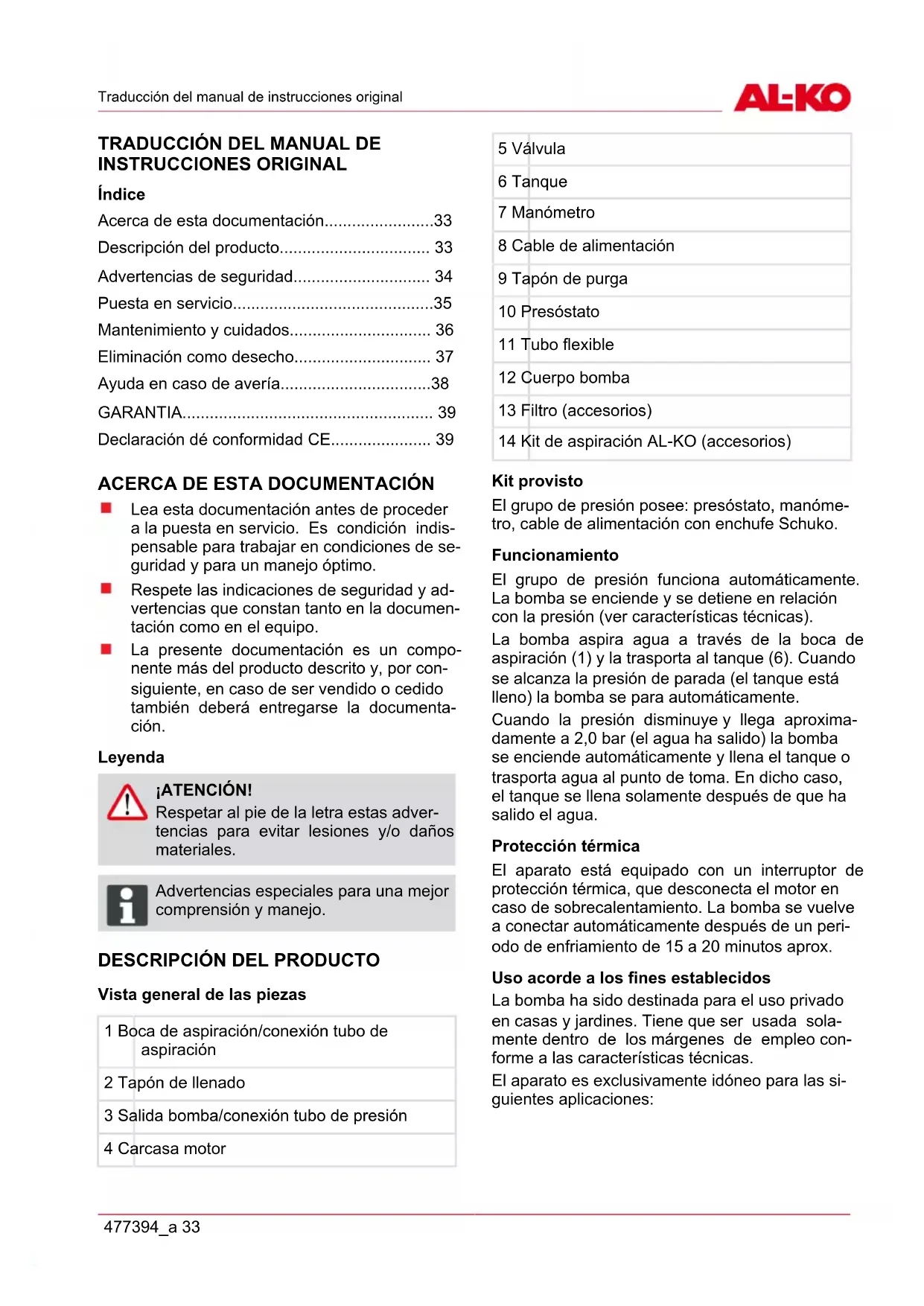

MANUAL DE USUARIO HW 1300 AL-KO

TRADUCCIÓN DEL MANUAL DE

• INSTRUCCIONES ORIGINAL Índice Acerca de esta documentación p. 33
• Descripción del producto p. 33
• Advertencias de seguridad p. 34
• Puesta en servicio p. 35
• Mantenimiento y cuidados p. 36
• Eliminación como desecho p. 37
• Ayuda en caso de avería p. 38
• GARANTIA p. 39
• Declaración dé conformidad CE p. 39

ACERCA DE ESTA DOCUMENTACIÓN

Lea esta documentación antes de proceder a la puesta en servicio. Es condición indis- pensable para trabajar en condiciones de se- guridad y para un manejo óptimo. Respete las indicaciones de seguridad y ad- vertencias que constan tanto en la documen- tación como en el equipo. La presente documentación es un compo- nente más del producto descrito y, por con- siguiente, en caso de ser vendido o cedido también deberá entregarse la documenta- ción. Leyenda ¡ATENCIÓN! Respetar al pie de la letra estas adver- tencias para evitar lesiones y/o daños materiales. ADVICE Advertencias especiales para una mejor comprensión y manejo.

DESCRIPCIÓN DEL PRODUCTO

Vista general de las piezas 1 Boca de aspiración/conexión tubo de aspiración 2 Tapón de llenado 3 Salida bomba/conexión tubo de presión 4 Carcasa motor 5 Válvula 6 Tanque 7 Manómetro 8 Cable de alimentación 9 Tapón de purga 10 Presóstato 11 Tubo flexible 12 Cuerpo bomba 13 Filtro (accesorios) 14 Kit de aspiración AL-KO (accesorios) Kit provisto El grupo de presión posee: presóstato, manóme- tro, cable de alimentación con enchufe Schuko. Funcionamiento El grupo de presión funciona automáticamente. La bomba se enciende y se detiene en relación con la presión (ver características técnicas). La bomba aspira agua a través de la boca de aspiración (1) y la trasporta al tanque (6). Cuando se alcanza la presión de parada (el tanque está lleno) la bomba se para automáticamente. Cuando la presión disminuye y llega aproxima- damente a 2,0 bar (el agua ha salido) la bomba se enciende automáticamente y llena el tanque o trasporta agua al punto de toma. En dicho caso, el tanque se llena solamente después de que ha salido el agua. Protección térmica El aparato está equipado con un interruptor de protección térmica, que desconecta el motor en caso de sobrecalentamiento. La bomba se vuelve a conectar automáticamente después de un peri- odo de enfriamiento de 15 a 20 minutos aprox. Uso acorde a los fines establecidos La bomba ha sido destinada para el uso privado en casas y jardines. Tiene que ser usada sola- mente dentro de los márgenes de empleo con- forme a las características técnicas. El aparato es exclusivamente idóneo para las si- guientes aplicaciones:es Descripción del producto 34 477394_a riego de jardines y terreno abastecimiento hídrico domestico aumento de la presión en el abastecimiento hídrico domestico. Tener en cuenta las medi- das locales para el abastecimiento. Consul- tar un experto de instalaciones sanitarias. El aparato es exclusivamente idóneo para el bom- beo de los siguientes líquidos: agua limpia agua de lluvia Aplicaciones no previstas La bomba no tiene que ser empleada en servicio continuo. La bomba no es idónea para el bombeo de: agua potable agua salada alimentos líquidos sustancias corrosivas, químicas íquidos ácidos, inflamables, explosivos o volátiles líquidos con temperaturas superiores a 35°C agua arenosa o líquidos abrasivos

ADVERTENCIAS DE SEGURIDAD

¡ATENCIÓN! El aparato tiene que ser accionado exclusivamente desde una instalación eléctrica conforme a DIN/VDE 0100, Secciones 737, 738, y 702 (piscinas). Por razones de seguridad, verificar que se encuentre instalado un disyuntor dife- rencial de 10 A así como un interruptor de seguridad para corriente de cortocir- cuito, con una corriente de cortocircuito nominal de 10/30 mA. ¡ATENCIÓN! Las indicaciones relativas a la tensión de red y al tipo de corriente citadas en la placa técnica tienen que coincidir con las características de su instalación eléctrica. ¡ATENCIÓN! En caso que sean necesarias prolong- aciones, utilizar exclusivamente cable de prolongación de 3x1,5 mm² del tipo H07RN-F conforme a DIN 57282/57245 con una toma de corriente protegida contra salpicaduras de agua. Los rol- los de cables tienen que estar completa- mente desenrollados. ¡ATENCIÓN! Está prohibido efectuar cualquier varia- ción o modificación arbitraria a la bomba. ¡ATENCIÓN! No encender el equipo si está dañado. Las reparaciones tienen que ser realiz- adas exclusivamente por los talleres de servicio ALKO. ¡ATENCIÓN! El equipo tiene que levantarse y ser transportado solamente por la manija. No utilizar el cable de alimentación para quitar el enchufe de la toma de corriente. ¡ATENCIÓN! Desconectar la bomba antes de efec- tuar intervenciones de mantenimiento, limpieza o reparaciones o en caso de anomalía y quitar el enchufe de alimen- tación de la toma de corriente. Proteger el enchufe de la humedad. ¡ATENCIÓN! El aparato tiene que ser empleado sola- mente para el uso al que ha sido desti- nado. Antes de su puesta en funciona- miento, controlar que: El aparato tiene que ser empleado solamente para el uso al que ha sido destinado. Antes de su puesta en funcionamiento, controlar que:Advertencias de seguridad 477394_a 35 ¡ATENCIÓN! ¡Riesgo de lesiones por agua cali- ente! Si funciona durante mucho tiempo (>10 min) contra el lado de presión cerrado, el agua de la bomba puede calentarse mucho. Este riesgo puede producirse por: Lado de presión cerrado Falta de agua en la tubería de aspi- ración Instalación no adecuada Conmutador de presión defectuoso En este caso: Desconectar la bomba de la red Dejar enfriar la bomba y el agua Comprobar el nivel de agua del lado de aspiración Comprobar las tuberías respecto a estanqueidad Comprobar la instalación Comprobar el conmutador de pre- sión Volver a poner en funcionamiento la bomba después de reparar los fallos No esta permitido utilizar el aparato a los ni- nos y a los adultos que no esten familiari- zados con este manual de instrucciones

¡ATENCIÓN! Al montar los tubos de aspiración y de presión, controlar que no exista ninguna presión o tracción mecánica en el apa- rato. Aconsejamos el montaje de tubos flexibles en la boca de aspiración (1) y en la salida (3). Consultar con el distribuidor especializado. ¡ATENCIÓN! Para un uso diario (funcionamiento au- tomático) es necesario observar las me- didas adecuadas de manera tal que en el caso de problemas con la bomba no se observen daños como consecuencia de la inundación de espacios. Esto se puede evitar, por ejemplo, mediante la instalación de un sistema de alarma o una bomba de reserva. ADVICE Antes de la puesta en funcionamiento de la bomba, es necesario controlar la pre- sión de entrada de la membrana en el tanque en la válvula (5). La presión tiene que ser de unos 1,5 bar y puede ser modificada en base al uso (ver "Control de la presión en la entrada de la membrana"). Colocar la bomba sobre una superficie plana, segura, estable y perfectamente horizontal. Controlar que la bomba esté protegida de llu- via y chorros de agua directos. Montaje del tubo de aspiración ¡ATENCIÓN! Establecer la longitud del tubo de aspi- ración de manera que la bomba no gire en seco. El tubo de aspiración tiene que situarse siempre 30 cm por debajo de la superficie del agua. ADVICE En caso de altura de aspiración mayor a 4 metros, tiene que montarse un tubo de aspiración con un diámetro superior a 1". Es aconsejable la utilización de un kit de aspiración AL-KO (14) compuesto por tubo de aspiración, alcachofa y vál- vula de pie (válvula de retención). El kit de aspiración puede adquirirse a través de su distribuidor especializado local. ADVICE En caso que sea colocado arriba de la bomba, se formarían burbujas de aire y la bomba aspiraría aire.

1. Montar el tubo de aspiración. Asegurarse de

ajustar bien sin dañar la rosca.

2. Colocar el tubo de aspiración debajo de la

bomba. Montaje del tubo de presión

1. Montar el tubo de presión. Apretar bien sin

dañar la rosca. Llenado de la bomba ¡ATENCIÓN! Hay que llenar suficientemente la bomba de agua hasta que rebose antes de cada encendido para permitir una aspiración inmediata. El funcionamiento en seco daña seriamente la bomba.es Puesta en servicio 36 477394_a

1. Abrir el tapón de llenado (2).

2. Verter agua en la apertura hasta llenar el cu-

erpo de la bomba (12).

3. Atornillar el tapón de llenado (2).

Primera puesta en marcha de la bomba

1. Abrir uno de los dispositivos de cierre que po-

see la línea de presión (válvula, boquilla de rociado y grifo).

2. Introducir el enchufe de alimentación en la

toma de corriente. La bomba comienza a fun- cionar.

3. Cerrar los dispositivos de cierre del tubo de

presión después de que el agua haya fluido sin inclusiones de aire en el conducto. La bomba se para automáticamente después del incremento de la presión y del llenado del tan- que. El grupo de presión está listo para su uso. Parada de la Bomba

1. Es suficiente extraer el enchufe del toma de

¡ATENCIÓN! Antes de efectuar cualquier trabajo de mantenimiento o limpieza, desconectar la bomba de la red de alimentación. Qui- tar el enchufe de la toma de corriente. Limpieza de la bomba Lavar la bomba con agua limpia después del bombeo de aguas con cloro o que dejan re- siduos. Si es necesario, limpiar la ranuras de aspira- ción con agua limpia. Eliminación de obstrucciones Eliminar las obstrucciones de la bomba como si- gue:

1. Quitar el tubo de aspiración de la boca de

2. Conectar el tubo de presión al grifo de agua

y hacer correr el agua a través del cuerpo de la bomba hasta eliminar la obstrucción.

3. Antes de encender la bomba controlar que

la misma gire bien mediante encendidos bre- ves. No permitir que la bomba aspire aire.

4. Volver a encender el aparato como indicado.

Protección anticongelante En el caso de hielo, el grupo de presión tiene que vaciarse completamente (tubos, bomba y tan- que).

1. Vaciar los tubos de aspiración y de presión.

2. Destornillar los tapones de purga (9) y hacer

salir el agua de la bomba. Al mismo tiempo el agua que se encuentra en el tanque viene empujada hacia afuera gracias al paso del aire.

3. Volver a ajustar los tapones de purga y man-

tener el grupo de presión lejos del hielo. Regulación del presóstato ADVICE Observar la altura máxima de elevación con de máxima presión de presión, ver características técnicas. La presión de encendido y de parada del grupo de presiónse regula mediante el presostato (ver "características técnicas"). Dichos valores pue- den ser modificados con el presostato (10), ver figura C.

1. Quitar el enchufe de la red.

2. Quitar la tapa de protección del presostato.

3. Regular seleccionando la presión deseada

con un destornillador. A= presión de encendido B= presión de desconexión Aumento de la presión = + Disminución de la presión = –

4. Cerrar el presostato con la tapa de pro-

5. Encender el aparato y controlar las presiones

modificadas. Control de la presión de entrada de la mem- brana

1. Quitar el enchufe de la corriente.

2. Abrir un dispositivo de cierre en tubo de pre-

sión dejar salir el agua hasta el vaciado com- pleto de la bomba.

3. Controlar la presión de entrada de la mem-

brana en la válvula (5). La presión de entrada de la membrana tiene que ser de aproxima- damente 1,5 bar. Si es necesario, corregirla.

4. Volver a encender el aparato como indicado

precedentemente.Eliminación como desecho 477394_a 37

ELIMINACIÓN COMO DESECHO

No elimine los aparatos, pilas o bate- rías usados con los residuos domésti- cos. El embalaje, el aparato y los acceso- rios están fabricados con materiales re- ciclables y deben eliminarse del modo adecuado.es Ayuda en caso de avería 38 477394_a

AYUDA EN CASO DE AVERÍA

¡ATENCIÓN! Antes de cualquier operación, para eliminar eventuales anomalías, quitar el enchufe de la red. Problema Causa Solución El interruptor térmico ha des- conectado la bomba Esperar que el interruptor tér- mico reencienda la bomba. Pre- star atención a la temperatura máxima del líquido. Hacer con- trolar la bomba. El motor no funciona Falta tensión en la red Controlar la alimentación de cor- riente por un electricista espe- cializado El tubo de aspiración no está en el agua Sumergir el tubo de aspiración como mínimo 30 cm en el agua Obstrucción en la aspiración PELIGRO! ¡Riesgo de lesiones por agua caliente! Eliminar la su- ciedad en la aspiración. Tubo de presión cerrado PELIGRO! ¡Riesgo de lesiones por agua caliente! Abrir el tubo de presión Altura de aspiración demasiado alta Disminuir la altura de aspiración La bomba aspira aire Comprobar la hermeticidad de las juntas y de la tapa del filtro La bomba no aspira agua La bomba no está llena Volver a llenar la bomba Obstrucción en la aspiración Limpiar la aspiración Altura de aspiración demasiado alta Disminuir la altura de aspiración Diámetro del tubo demasiado pequeño Usar un tubo de presión más grande Caudal demasiado bajo Altura de elevación demasiado alta Disminuir la altura de elevación La bomba no se enciende en modo eficaz Presión de aire insuficiente en el tanque Controlar la presión en el tanque en la válvula (5) y corregirla en caso necesario. Regular la pre- sión a unos 1,5 bar. La bomba no se desconecta por sí sola Falta de agua en el lado de aspiración, La bomba aspira aire Desenchufar la bomba, en caso necesario, dejarla enfriarGARANTIA 477394_a 39 ADVICE En caso de anomalías no solucionables diríjase al Taller de Servicio AL-KO más cercano. GARANTIA Nosotros solucionamos los posibles fallos del material o de fabricacion durante el plazo legal de pre- scripcion de derechos por deficiencias segun nuestro criterio mediante reparacion o entrega supletoria. El plazo de prescripcion se determinara con arreglo a la legislacion del pals en el que se haya adquirido el aparato. Nuestra declaracion de garantlaes valida unica- mente en caso de: uso correcto del aparato observancia de las instrucciones de uso utilizacion de piezas de repuesto originales La garantia se extingue cuando: se realizan intentos de reparacion en el aparato se realizan modificaciones tecnicas en el apa- rato en caso de utilizacion no conforme a la finalidad prevista Quedan excluidos de la garantia: los danos de lacado derivados del desgaste normal las piezas de desgaste que en la ficha de piezas de repuesto estan identificadas con el marco [xxx xxx (x)] motores de combustion (para estos seran de aplicacion las regulaciones de garantia propias del fabricante de motor en cuestion) El periodo de garantia comienza en la compra por el primer usuario final. Lo decisivo es la fecha en el recibo. En caso de proceder la garantia, rogamos se dirija con la presente declaracion de garantia y el comprobante de compra a su vendedor o al servicio autorizado de postventa mas cercano. Los derechos legales por deficiencias del comprador frente al vendedor no se ven afectados por esta declaracion de garantia.

DECLARACIÓN DÉ CONFORMIDAD CE
