HW 1300 - Waterpomp AL-KO - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische drukverhoger
Merk	AL-KO
Model	HW 1300
Voeding	230 V ~ 50 Hz
Thermische beveiliging	Ja, automatische uitschakeling bij oververhitting, herstart na 15-20 min
Drukvat	Ja, met membraan, ingangsdruk 1,5 bar
Startdruk	Ca. 2,0 bar
Stopdruk	Instelbaar via drukschakelaar
Materiaal behuizing	RVS
Toepassingen	Tuinirrigatie, huishoudelijke watervoorziening, drukverhoging
Gepompte vloeistoffen	Schoon water, regenwater (max. 35°C)
Verboden gebruik	Drinkwater, zout water, corrosieve stoffen, brandbare vloeistoffen
Maximale aanzuighoogte	Tot 4 m (met 1" slang)
Onderhoud	Reinigen met schoon water, aftappen voor vorstbescherming
Elektrische veiligheid	Aardlekschakelaar 10A/30mA, kabel HO7RN-F 3x1,5mm²
Meegeleverde accessoires	Drukschakelaar, manometer, kabel met Schuko-stekker
Optionele accessoires	Filter, aanzuigset AL-KO
Garantie	Volgens wet van het land van aankoop

Veelgestelde vragen - HW 1300 AL-KO

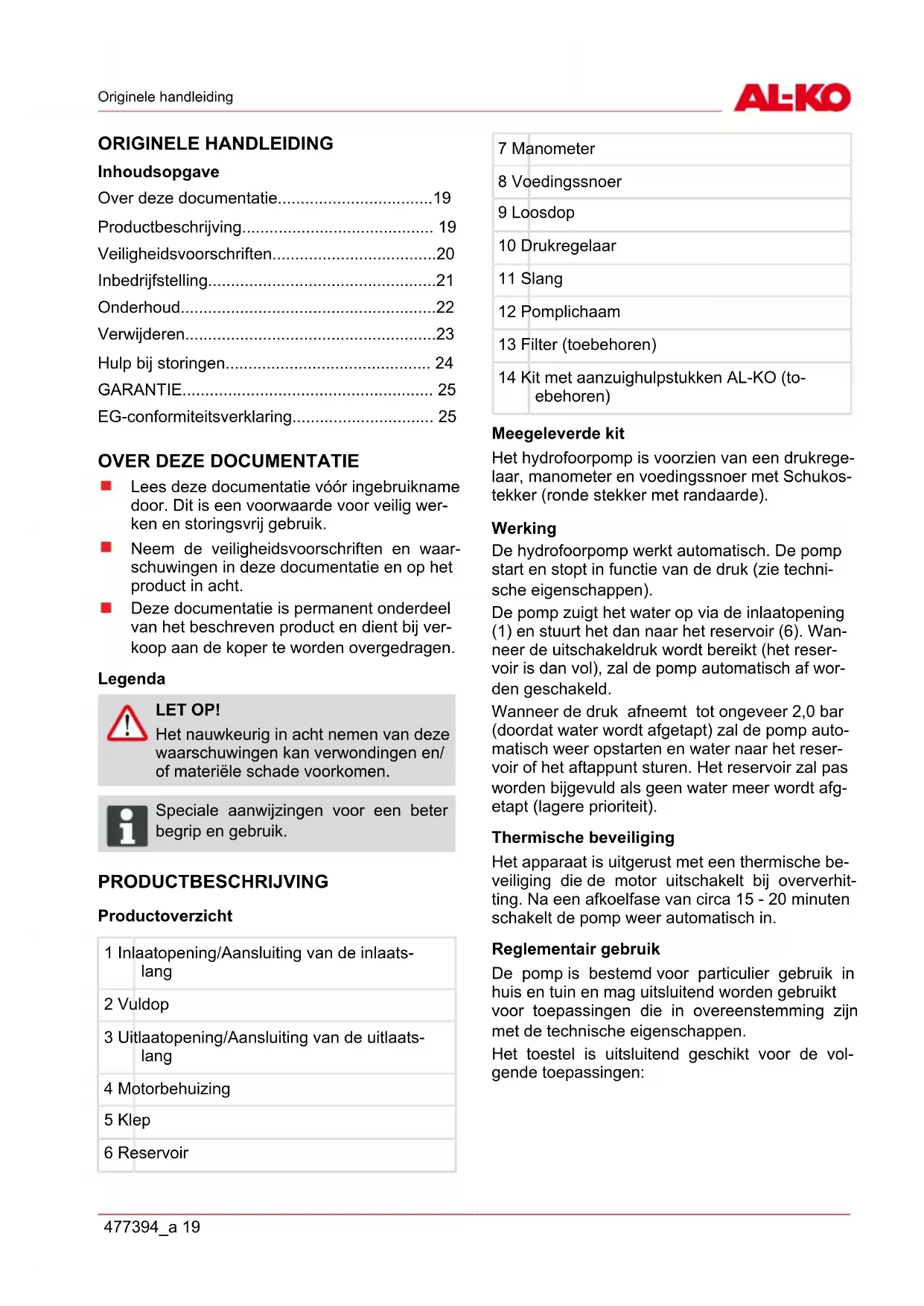

GEBRUIKSAANWIJZING HW 1300 AL-KO

NL Gebruikershandleiding....19

Over deze documentatie....19

Productbeschrijving.... 19

Veiligheidsvoorschriften....20

Inbedrijfstelling....21

Onderhoud....22

Verwijderen....23

Hulp bij storingen.... 24

GARANTIE....25

EG-conformiteitsverklaring.... 25

OVER DEZE DOCUMENTATIE

Lees deze documentatie vóór ingebruikname door. Dit is een voorwaarde voor veilig werken en storingsvrij gebruik.
Neem de veiligheidsvoorschriften en waarschuwingen in deze documentatie en op het product in acht.
Deze documentatie is permanent onderdeel van het beschreven product en dient bij verkoop aan de koper te worden overgedragen.

Legenda

LET OP!

Het nauwkeurig in acht nemen van deze waarschuwingen kan verwondingen en/ of materiële schade voorkomen.

Speciale aanwijzingen voor een beter begrip en gebruik.

PRODUCTBESCHRIJVING

Productoverzicht

1 Inlaatopening/Aansluiting van de inlaatslang

2 Vuldop

3 Uitlaatopening/Aansluiting van de uitlaatslang

4 Motorbehuizing

5 Klep

6 Reservoir

7 Manometer

8 Voedingssnoer

9 Loosdop

10 Drukregelaar

11 Slang

12 Pomplichaam

13 Filter (toebehoren)

14 Kit met aanzuighulpstukken AL-KO (to-ebehoren)

Meegeleverde kit

Het hydrofoorpomp is voorzien van een drukregelaar, manometer en voedingssnoer met Schukostekker (ronde stekker met randaarde).

Werking

De hydrofoorpomp werkt automatisch. De pomp start en stopt in functie van de druk (zie technische eigenschappen).

De pomp zuigt het water op via de inlaatopening (1) en stuurt het dan naar het reservoir (6). Wanneer de uitschakeldruk wordt bereikt (het reservoir is dan vol), zal de pomp automatisch af worden geschakeld.

Wanneer de druk afneemt tot ongeveer 2,0 bar (doordat water wordt afgetapt) zal de pomp automatisch weer opstarten en water naar het reservoir of het aftappunt sturen. Het reservoir zal pas worden bijgevuld als geen water meer wordt afgetapt (lagere prioriteit).

Thermische beveiliging

Het apparaat is uitgerust met een thermische beveiliging die de motor uitschakelt bij oververhitting. Na een afkoelfase van circa 15 - 20 minuten schakelt de pomp weer automatisch in.

De pomp is bestemd voor particulier gebruik in huis en tuin en mag uitsluitend worden gebruikt voor toepassingen die in overeenstemming zijn met de technische eigenschappen.

Het toestel is uitsluitend geschikt voor de volgende toepassingen:

nl

• irrigatie van tuinen en terreinen
  ■ huishoudelijke drinkwatervoorziening
  verhoging van de druk voor de huishoudelijke drinkwatervoorziening. Neem de plaatselijke voorschriften in acht en raadpleeg een loodgieter.

Het toestel is uitsluitend geschikt voor de volgende vloeistoffen:

schoon water

regenwater

Mogelijk foutief gebruik

De pompe mag niet continu worden gebruikt. Deze is niet geschikt voor het transporteren van:

drinkwater
zout water
■ voedingsmiddelen
- chemische en corrosieve stoffen
- bijtende, brandbare, explosieve of vluchtige stoffen
■ vloeistoffen die warmer zijn dan 35°C
■ water met zand of andere schurende stoffen

VEILIGHEIDSVOORSCHRIFTEN

LET OP!

De pomp mag uitsluitend worden gebruikt als het deel uitmaakt van een elektrische installatie die voldoet aan DIN/VDE 0100, Secties 737, 738, en 702. Voor de veiligheid moet men controleren dat een differentiaalschakelaar van 10 A evenals een veiligheidsschakelaar voor storingsstromen met een instelling voor deze storingsstroom van nominaal 10/30 mA geïnstalleerd zijn.

LET OP!

De op het typeplaatje aangegeven waarde voor de netspanning en voor het stroomtype moeten overeenkomen met de eigenschappen van het electrische voedingsnet.

LET OP!

Indien verlengsnoeren noodzakelijk zijn, mag men uitsluitend gebruik maken van kabels 3x1,5 mm² van het type H07RN-F die voldoen aan DIN 57282/57245 met een steker die beveiligd is tegen waterspatten. De haspels van deze snoeren moeten volledig afgewikkeld zijn.

LET OP!

Het is niet toegestaan om eigenmachtig veranderingen op de pomp uit te voeren.

LET OP!

Zet de pomp niet aan als deze beschadigd is. Reparaties mogen uitsluitend worden uitgevoerd in de door AL-KO erkende servicecentra.

LET OP!

De huiswaterautomaat mag alleen aan het handvat worden opgetild en vervo- erd. Als men de stekker uit de contact- doos wil trekken, mag daarvoor niet het snoer worden gebruikt.

LET OP!

Indien men onderhoud, schoonmaakbeurten of reparaties op de pomp wil uitvoeren, moet men eerst de stekker uit de contactdoos trekken. Bescherm deze stekker tegen vocht.

LET OP!

De pomp mag uitsluitend worden gebruikt voor de doeleinden waarvoor deze werd ontworpen. Voordat men de pomp in gebruik neemt moet men het volgende controleren:

De pomp, het voedingssnoer en de stekker mogen niet beschadigd zijn;

LET OP!

Gevaar op letsels door heet water!

Bij langer gebruik (>10 min) tegen de gesloten drukzijde kan het water in de pomp sterk opwarmen.

Dit gevaar kan ontstaan door:

gesloten drukzijde
■ Watertekort in de aanzuigleiding
Onoordeelkundige installatie
■ Defecte drukschakelaar

In dit geval:

■ De pomp van het net loskoppelen
Pomp en water laten afkoelen
Waterstand aan de zuigzijde controleren
■ Leidingen controleren op dichtheid
Installatie contoleren
Drukschakelaar controleren
Pomp pas na het verhelpen van de fout terug in gebruik nemen

- Kinderen of andere personen die de gebruikshandleiding niet kennen, mogen het apparaat niet gebruiken

INBEDRIJFSTELLING

LET OP!

Tijdens het monteren van de in- en uitgaande leidingen moet men zorgen dat er geen mechanische trek- of drukkrachten op het toestel worden overgebracht. We raden het gebruik van flexibele leidingen op de inlaatopening (1) en uitlaatopeningen (3) aan. Raadpleeg de gespecialiseerde verkoper.

LET OP!

Neem bij normaal dagelijks gebruik (automatisch) de noodzakelijke maatregelen om te voorkomen dat lokalen niet onder water lopen in geval van storingen aan de pomp of de andere componenten van het systeem. Hiervoor moet worden gezorgd door bijvoorbeeld de installatie van een alarminstallatie of een reservepomp.

Voordat men de pomp in gebruik neemt moet men de druk op de klep (5) aan de ingang van het reservoirmembraan controleren.

De druk moet ongeveer 1,5 bar bedragen en kan afhankelijk van het gebruik worden veranderd (zie "Controle van de druk aan de ingang van het membraan").

Zet de pomp op een vlak, perfect horizontaal en stabiel vlak.
- Controleer dat de pomp niet is blootgesteld aan waterspatten en regen.

Montage van de inlaatleidingen

LET OP!

Bepaal de lengte van de inlaatslang zo- danig dat de pomp niet droog kan lopen. De inlaatopening van deze slang moet minstens 30 cm onder het wateropperv- lak worden gehouden.

Indien de waterspiegel meer dan 4 meter onder de pomp staat moet men een inlaatslang van meer dan 1" monteren. Men raadt aan om de aanzuigkit AL-KO (14) te gebruiken, deze bestaat uit een inlaatslang, een filter en een inlaatklep, die terugloop van water verhindert. De aanzuigkit is beschikbaar bij de plaatselijke gespecialiseerde dealer.

Als men de inlaatslang boven de pomp langs laat lopen dan kan zich daarin lucht verzamelen en de pomp zuigt dan lucht aan.

1. Zet de inlaatslang op de pomp. Draai hem goed aan zonder evenwel de schroefdraad te beschadigen.
2. Laat de inlaatslang onder de pomp doorlopen.

Montage van de uitlaatleiding

1. Monteer de uitlaatleiding. Draai hem goed aan zonder evenwel de schroefdraad te beschadigen.

Vullen van de pomp

LET OP!

De pomp moet vóór elk gebruik tot aan de overloop met water worden gevuld zodat hij meteen water zuigt in plaats van lucht. Drooglopen kan tot ernstige schade leiden.

1. Open de vuldop (2).
2. Giet water in de opening totdat het pomplichaam (12) vol is.
3. Draai de vuldop (2) er weer op.

Eerste maal inschakelen van de pomp

1. Open een van de kleppen waarvan het uitlaatsysteem is voorzien (klep, spuitkop en kraan).
2. Steek de stekker in de contactdoos. De pomp zal nu beginnen te lopen.
3. Sluit de kleppen waarvan het uitlaatsysteem is voorzien nadat het water eruit is gelopen zonder luchtbellen in de leidingen mee te nemen. De pomp zal automatisch tot stilstand komen nadat de druk is gestegen en het reservoir is bijgevuld. Het Waterreservoir is gereed om gestart te worden.

Pomp uitschakelen

1. Trek de stekker uit de contactdoos.

ONDERHOUD

LET OP!

Voordat men ook maar enige ingreep op de pomp uitvoert (onderhoud en reini-ging) moet de steker van de pomp uit de contactdoos zijn getrokken.

Pomp schoon maken

Was telkens de pomp met schoon water na het pompen van water met chloor of andere vloeistoffen die resten kunnen achterlaten.
Eventueel reinigt men ook de aanzuigspleten met schoon water.

Verstoppingen verhelpen

Elimineer als volgt eventuele verstoppingen:

1. Haal de inlaatslang van de inlaatopening (1) af.

2. Sluit nu de uitlaatslang aan op de kraan en laat water in de pomp lopen totdat hij niet meer verstopt is.

3. Voordat men de pomp weer echt laat lopen moet men eerst controleren of deze vrij loopt door enkele malen kortstondig de stekker in de contactdoos te prikken. Zorg dat de pomp geen lucht aanzuigt.

4. Start het apparaat als volgt op.

Beveiliging tegen vorst

In geval van vorst moet het waterreservoir volledig worden geleegd (leidingen, pomp en reservoir).

1. Laat de in- en uitlaatleidingen volledig leeglo- pen.
2. Draai de aftapschroeven (9) eraf en laat het water uit de pomp lopen. Tegelijkertijd zal het water dat zich in het reservoir bevindt door de lucht naar buiten worden gedrukt.
3. Draai de aftapschroeven er weer op en berg het Waterreservoir op een vorstvrije plaats op.

Afstelling van de drukregelaar

Bij het afregelen van de uitlaatdruk op hoge waarden moet men de maximale stuwdruk in aanmerking nemen, zie de technische eigenschappen.

De opstart- en afschakeldruk van het Waterreservoir kunnen met behulp van de drukregelaar worden veranderd (zie de "Technische Eigenschappen"). Deze waarden kunnen zonodig op de drukregelaar (10) worden veranderd, zie ook figuur C.

1. Trek de stekker uit de contactdoos.
2. Haal het beschermkapje van de drukregelaar af.
3. Regel met een schroevendraaier de druk af op de gewenste waarde.

A= inschakeldruk

B= afschakeldruk

Druk neemt toe = +

Druk neemt af = -

1. Zet het beschermkapje weer op de drukregelaar.
2. Zet het beschermkapje weer op de drukregelaar.

Controle van de inlaatdruk van het membraan

1. Trek de stekker uit de contactdoos.

2. Open een van de kleppen waarvan het uitlaatsysteem is voorzien en laat de pomp helemaal leeg lopen.

3. Controleer de ingangsdruk van het membraan bij de klep (5). Deze moet ongeveer 1,5 bar bedragen. Indien noodzakelijk moet men deze corrigeren.

4. Start het apparaat weer op zoals boven beschreven.

Afgedankte apparaten, batterijen of accu's niet samen met huishoudelijk afval laten afvoeren!

Verpakking, apparaat en toebehoren zijn vervaardigd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig.

HULP BIJ STORINGEN

LET OP!

Voordat men ook maar enige ingreep op de pomp uitvoert om storingen te verhelpen moet de stekker van de pomp uit de contactdoos zijn getrokken.

Probleem Oorzaak Oplossing
De motor draait niet	De thermische schakelaar is af-geslagen	Wacht tot de thermische scha-kelaar de pomp weer laat lopen. Controleer de watertemperatuur. Laat de pomp nakijken
	Geen netspanning Laat het voedingsnet door een gespecialiseerde electriciën con-troleren
De pomp zuigt niet.	De ingangsleiding hangt niet in het water	Inlaatopening van deze slang moet minstens 30 cm onder het wateroppervlak worden gehou-den
	Aanzuiggedeelte verstopt GEVAAR	Gevaar op letsels door heet water! Vuil uit aanzuiggede- elte verwijderen
	Uitlaatsysteem afgesloten GEVAAR	Gevaar op letsels door heet water! Uitlaatsysteem open maken
	Het waterniveau is te laag Zorg dat de aanzuigdiepte wat minder is
	Pomp zuigt lucht Controleren of alle aansluitver-bindingen en filterdeksel goed dicht zitten.
	De pomp is niet met water ge-vuld	Pomp vullen.
Er komt te weinig water uit de pomp	Aanzuiggedeelte verstopt Inlaatopening schoonmaken
	Aanzuighoogte te groot Zorg dat de aanzuigdiepte wat minder is
	Te kleine diameter van de slan-gen	Grotere uitlaatslang nemen
	Stuwhoogte te groot Stuwdruk verminderen
De pomp start niet op efficiente manier op	Onvoldoende luchtdruk in het reservoir	Controleer de druk in het reser-voir bij de klep (5) en corrigeer zonodig. Regel de druk af op on-geveer 1,5 bar.
Pomp schakelt niet zelfstandig uit	Watertekort aan de aanzuigzi-jde, Pomp zuigt lucht	De pomp uitnemen, eventueel laten afkoelen

Als het niet lukt om de problemen te verhelpen, wordt aangeraden om zich tot het dichtstbijzijnde Servicecentrum van AL-KO te wenden.

GARANTIE

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij:

■ correcte behandeling van het apparaat
■ inachtneming van de bedieningshandleiding
- gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ pogingen tot reparatie van het apparaat
technische wijzigingen aan het apparaat
- gebruik dat niet in overeenstemming is met de bestemming

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage
■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [xxx xxx (x)]
■ verbrandingsmotoren (hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant)

De garantieperiode begint op de aankoop door de eerste eindgebruiker. Bepalend is de datum van het ontvangstbewijs. Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur o f de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.

EG-CONFORMITEITSVERKLARING

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product Type Fabrikant

Waterreservoir

Gevolmachtigde EU-richtlijnen Geharmoniseerde normen

Hr. Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

2006/95/EG

2004/108/EG

2000/14/EG (13)

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 26.09.2013

gemeten / gegarandeerd

HW 1300 INOX 82/83

dB(A)
