Тип продукта	Автоматическая повысительная насосная станция
Бренд	AL-KO
Модель	HW 1300
Электропитание	230 В ~ 50 Гц
Термозащита	Да, автоматическое отключение при перегреве, повторный запуск через 15-20 мин
Напорный бак	Да, с мембраной, давление на входе 1,5 бар
Давление включения	Прибл. 2,0 бар
Давление выключения	Регулируется через реле давления
Материал корпуса	Нержавеющая сталь
Применение	Полив садов, бытовое водоснабжение, повышение давления
Перекачиваемые жидкости	Чистая вода, дождевая вода (макс. 35°C)
Запрещенное использование	Питьевая вода, соленая вода, коррозионные вещества, легковоспламеняющиеся жидкости
Макс. высота всасывания	До 4 м (с трубой 1")
Обслуживание	Очистка чистой водой, слив перед защитой от замерзания
Электробезопасность	Дифференциальный выключатель 10A/30мА, кабель HO7RN-F 3x1,5mm²
Комплект поставки	Реле давления, манометр, кабель с вилкой Schuko
Дополнительные аксессуары	Фильтр, всасывающий комплект AL-KO
Гарантия	Согласно законодательству страны покупки

Часто задаваемые вопросы - HW 1300 AL-KO

Как установить насос HW 1300 ?

Установите насос на ровную, устойчивую и горизонтальную поверхность, защищенную от дождя. Закрепите всасывающий шланг в восходящем положении и напорный шланг. Заполните насос водой перед первым запуском. Подключите к розетке с дифференциальным выключателем 10A/30мА.

Как заполнить насос перед первым использованием?

Откройте заливную пробку (2), залейте воду до края корпуса насоса (12), затем закрутите пробку. Никогда не включайте насос всухую.

Что делать, если насос не запускается?

Проверьте электропитание и выключатель. Если двигатель не работает, возможно, сработало тепловое реле: подождите 15-20 минут, чтобы оно остыло. Если проблема сохраняется, обратитесь в сервисную службу AL-KO.

Как настроить реле давления?

Отключите насос, снимите крышку реле давления. Используйте отвертку для регулировки винтов A (давление включения) и B (давление выключения). Увеличьте или уменьшите давление. Закройте крышку и подключите снова.

Как защитить насос от замерзания?

Полностью слейте воду из насоса, бака и шлангов. Открутите сливные пробки (9) для удаления воды. Храните насос в защищенном от замерзания месте.

Какие жидкости можно перекачивать этим насосом?

Насос предназначен для чистой и дождевой воды (макс. температура 35°C). Не используйте для питьевой воды, соленой воды, коррозионных, легковоспламеняющихся или абразивных жидкостей.

Можно ли использовать насос для питьевой воды?

Нет, насос не подходит для питьевой воды. Он предназначен для полива и бытового непитьевого водоснабжения.

Что делать, если насос нагревается и отключается?

Термозащита отключила двигатель. Дайте насосу остыть 15-20 минут. Убедитесь, что температура воды не превышает 35°C и насос не всасывает всухую. Если проблема сохраняется, обратитесь в сервисную службу.

Как очистить насос?

Отключите насос. Промойте его чистой водой, особенно после перекачивания хлорированной воды. Для очистки засоров снимите всасывающий шланг и пропустите воду через корпус насоса из напорного шланга.

Где можно найти запасные части?

Запасные части и аксессуары (фильтр, всасывающий комплект) доступны у специализированных дилеров AL-KO или через сервисную службу. Используйте только оригинальные детали.

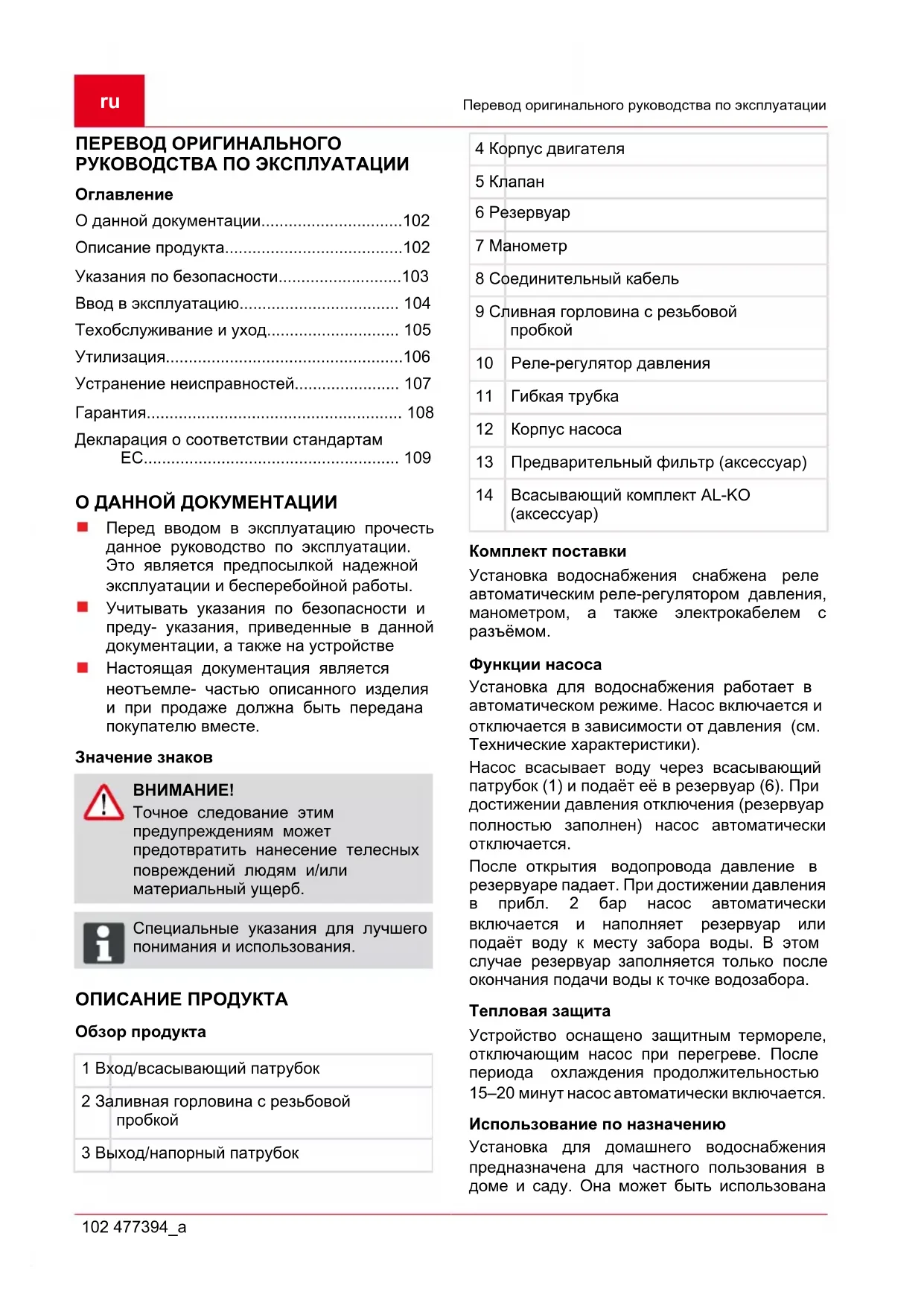

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HW 1300 AL-KO

RU Руководство по эксплуатации.... 102

ПЕРЕВОД ОРИГИНАЛЬНОГО РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

Оглавление

О данной документации....102

Описание продукта....102

Указания по безопасности....103

Ввод в эксплуатацию.... 104

Техобслуживание и уход.... 105

Утилизация....106

Устранение неисправностей.... 107

Гарантия.... 108

Декларация о соответствии стандартам ЕС.... 109

О ДАННОЙ ДОКУМЕНТАЦИИ

Перед вводом в эксплуатацию прочесть данное руководство по эксплуатации. Это является предпосылкой надежной эксплуатации и бесперебойной работы.
Учитывать указания по безопасности и преду- указания, приведенные в данной документации, а также на устройстве
Настоящая документация является неотъемле- частью описанного изделия и при продаже должна быть передана покупателю вместе.

Значение знаков

ВНИМАНИЕ!

Точное следование этим предупреждениям может предотвратить нанесение телесных повреждений людям и/или материальный ущерб.

Специальные указания для лучшего понимания и использования.

ОПИСАНИЕ ПРОДУКТА

Обзор продукта

1 Вход/всасывающий патрубок
2 Заливная горловина с резьбовой пробкой
3 Выход/напорный патрубок

4	Корпус двигателя
5	Клапан
6	Резервуар
7	Манометр
8	Соединительный кабель
9	Сливная горловина с резьбовой пробкой
10	Реле-регулятор давления
11	Гибкая трубка
12	Корпус насоса
13	Предварительный фильтр (аксессуар)
14	Всасывающий комплект AL-KO (аксессуар)

Комплект поставки

Установка водоснабжения снабжена реле автоматическим реле-регулятором давления, манометром, а также электрокабелем с разъёмом.

Функции насоса

Установка для водоснабжения работает в автоматическом режиме. Насос включается и отключается в зависимости от давления (см. Технические характеристики).

Насос всасывает воду через всасывающий патрубок (1) и подаёт её в резервуар (6). При достижении давления отключения (резервуар полностью заполнен) насос автоматически отключается.

После открытия водопровода давление в резервуаре падает. При достижении давления в прибл. 2 бар насос автоматически включается и наполняет резервуар или подаёт воду к месту забора воды. В этом случае резервуар заполняется только после окончания подачи воды к точке водозабора.

Тепловая защита

Устройство оснащено защитным термореле, отключающим насос при перегреве. После периода охлаждения продолжительностью 15–20 минут насос автоматически включается.

Использование по назначению

Установка для домашнего водоснабжения предназначена для частного пользования в доме и саду. Она может быть использована

строго в пределах, соответствующих техническим характеристикам.

Установка предназначена исключительно для следующих целей:

орошение садов и земельных участков
домашнее водоснабжение
повышение давления домашнего водоснабжения. Необходимо строго соблюдать локальные нормативы по водоснабжению, следует обратиться к слесарю-водопроводчику.

Установка для водоснабжения предназначена исключительно для перекачивания:

• чистой (пресной) воды
  дождевой воды

Случаи неправильного применения

Запрещается использовать погружной нагнетательный насос в непрерывном режиме работы. Насос не предназначен для перекачивания:

питьевой воды
соленой воды
жидких продуктов питания
агрессивных и химических веществ
едких, горючих, взрываопасных или выделяющих газ жидкостей
жидкостей, имеющих температуру свыше 35 °C
воды, содержащей песок и жидкостей с абразивными веществами

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ!

Насос должен быть подключён исключительно к электроустановке, соответствующей DIN/VDE 0100, разд. 737, 738 и 702 (бассейны). В целях безопасности необходимо установить предохранитель, рассчитанный на силу тока не менее 10А, а также предохранительный выключатель, срабатывающий при появлении номинального тока утечки до 10/30 мА.

ВНИМАНИЕ!

Данные по напряжению сети и типу тока, указанные на фирменной табличке, должны соответствовать фактическим характеристикам электросети.

ВНИМАНИЕ!

В качестве соединительного кабеля должен применяться исключительно кабель с сечением провода 3x1,5 мм2 типа H07RN-F соответствующий DIN 57282/57245 (РПШ 3x1,5 (380) ТУ 16, К18-001-89) со штеккерным разъемом, имеющим защиту от водяных брызг. При использовании кабельного барабана следует полностью размотать электрокабель.

ВНИМАНИЕ!

Категорически запрещено вносить какие-либо самостоятельные изменения в конструкцию насосной установки.

ВНИМАНИЕ!

Нельзя пользоваться насосными установками, имеющими повреждения. Их ремонт должен быть осуществлён в центрах техобслуживания AL-KO.

ВНИМАНИЕ!

Запрещается поднимать, переносить и крепить установку, используя с этой целью сетевой кабель. Не использовать сетевой кабель для отключения вилки из розетки.

ВНИМАНИЕ!

Для осуществления техосмотра, чистки, ремонта или в случае аварии, необходимо отключить установку, вытянув вилку из электророзетки. Следует оберегать сетевую вилку от влажности.

ВНИМАНИЕ!

Установка должна быть использована только в тех целях, для которых она предназначена. До пуска её в эксплуатацию необходимо убедиться, что:

агрегат, соединительный кабель и вилка не имеют повреждений.

ВНИМАНИЕ!

Опасность травмирования горячейводой!

При длительной работе (более 10 мин) при закрытой напорной стороне вода в насосе может сильно нагреться.

Причинами этой опасности могут быть:

закрытая напорная сторона
недостаток воды во всасывающей линии
ненадлежащий монтаж
неисправный датчик давления

В этом случае:

отключите насос от электросети
дайте остыть насосу и воде
■ проверьте уровень воды со стороны всасывания
■ проверьте герметичность магистралей
проверьте монтаж
■ проверьте датчик давления
Разрешается ввести насос в работу только после устранения неисправности

Детям, а также лицам, не

ознакомленным с на- стоящим руководством по эксплуатации, запрещается пользоваться устройством.

ВВОД В ЭКСПЛУАТАЦИЮ

ВНИМАНИЕ!

При монтаже напорного и всасывающего шлангов следить за тем, чтобы они были подсоединены без оказания механического давления или растяжения на насос и резервуар. Мы рекомендуем использовать гибкие шланги на входе (1) и выходе (3) насоса. Следует обратиться в специализированные магазины.

ВНИМАНИЕ!

При ежедневном использовании установки (в автоматическом режиме) необходимо принять соответствующие меры по предотвращению возможного ущерба в результате затопления помещения в случае выхода насоса из строя. Это можно обеспечить установкой аварийной сигнализации или дополнительного насоса.

Перед пуском в эксплуатацию проверить давление в резервуаре на клапане (5), находящегося на его торце.

Давление должно составлять около 1,5 бар, при необходимости его можно откорректировать (см. «Контроль давления на мембране»).

Поместить установку на ровное, защищённое от воды место с плотной горизонтальной поверхностью.
Убедиться, что установка находится в месте, защищённом от дождя и прямого попадания струй воды.

Монтаж всасывающего шланга

ВНИМАНИЕ!

Выбрать длину всасывающего шланга таким образом, чтобы насос не работал всухую. Всасывающий шланг должен находиться ниже (не менее 30 см) уровня воды.

В случае, если высота всасывания превышает 4 метра, следует использовать всасывающий шланг диаметром более 1". Мы рекомендуем использовать всасывающий комплект AL-KO (20), который состоит из всасывающего шланга, всасывающей сетки и приёмного клапана (обратный клапан). Этот комплект можно приобрести в любом специализированном магазине.

При прокладывании шланга выше насоса в шланге возможно образование воздушных пробок

1. Осуществить монтаж всасывающего шланга. Следить за тем, чтобы он был плотно присоединён, не повредив при этом резьбы.
2. Прокладывать всасывающий шланг от места забора воды к насосу в восходящем направлении.

Монтаж напорного шланга

1. Напорный шланг должен быть привинчен непосредственно к насосу. Резьбовые соединения должны быть плотными. Важно не повредить резьбу.

Наполнение насоса

ВНИМАНИЕ!

Перед каждым пуском в эксплуатацию следует наполнить насос водой до переполнения, чтобы насос мог сразу качать воду. Работа всухую приводит к серьёзным повреждениям насоса.

1. Открыть пробку наливной горловины (2).
2. Налить воду через наливную горловину так, чтобы корпус насоса (12) был полностью наполнен водой.
3. Закрутить пробку наливной горловины (2).

Первый пуск в эксплуатацию

1. Открыть в напорной сети все сдерживающие поток воды устройства (вентиль, форсунка, кран).
2. Вставить сетевую вилку соединительного кабеля в штепсельную розетку. Насос начинает подавать воду.
3. Закрыть кран на напорном шланге после поступления воды (без воздушных пузырей) из водопровода. Насос автоматически отключается после возникновения давления и наполнения резервуара. Водонасосная установка для домашнего водоснабжения готова к эксплуатации.

ОТКЛЮЧЕНИЕ НАСОСА

1. Достаточно вынуть сетевую вилку соединительного кабеля из розетки

ТЕХОБСЛУЖИВАНИЕ И УХОД

ВНИМАНИЕ!

Перед проведением любых работ по обслуживанию и профилактике насоса необходимо отключить его от сети и принять меры по предотвращению самовключения насоса.

Чистка насоса:

■ После перекачивания хлорированной воды, напр. из бассейна, необходимо промыть насос чистой водой.
В случае необходимости промыть чистой водой щели всасывания.

Устранение засорений

Засорения насоса устраняются следующим образом:

1. Отсоединить всасывающий шланг от входа насоса (1).
2. Присоединить напорный шланг к крану и пропустить воду через корпус насоса до устранения засорения.
3. Прежде, чем включить снова насос в постоянный режим работы, нужно проверить, свободный ход работы насоса, включив и выключив насос на короткое время несколько раз (на 3-4 сек.).
4. Включить снова насос, как описано выше.

Защита от замерзания

Если ожидается мороз, следует полностью слить воду из насоса, резервуара и шлангов.

1. Опорожнить всасывающий и напорный шланги.
2. Отвинтить пробки сливной горловины (9) и слить воду из насоса. При этом вода, которая находится в резервуаре, будет вытеснена наружу потоком воздуха.
3. Закрутить снова пробки сливной горловины и хранить установку в месте, защищенном от мороза.

Регулировка реле-регулятора давления

Необходимо соблюдать макс, подъём при макс, рабочем давлении,(см. тех. характеристики).

Давление включения и отключения установки водоснабжения установлено заводом- изготовителем (см. технические характеристики). При необходимости эти значения можно отрегулировать на реле-регуляторе,давления (10),см. рис.

1. Вынуть сетевую вилку из розетки.
2. Снять защитную крышку реле-регулятора.
3. Установить необходимое значение давления с помощью отвертки.

A= давление включения

B= давление отключения

повышение давления = + понижение давления = -

1. Закрыть крышку реле-регулятора.
2. Включить насос и проконтролировать измененное давление.

Контроль давления на мембране

1. Вынуть сетевую вилку из розетки.
2. Открыть заслонку напорного шланга и выпустить воду из насоса до его полного опорожнения
3. Проверить давление на мембране через клапан (5). Давление должно составлять ок. 1,5 бар. В случае необходимости давление следует откорректировать.
4. Включить снова насос, как описано выше.

УТИЛИЗАЦИЯ

Вышедшие из строя приборы, аккумуляторы и батареи запрещается утилизировать вместе с бытовыми отходами!

Упаковка, устройство и принадлежности изготовлены из пригодных для переработки материалов и подлежат соответствующей утилизации.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

Перед проведением любых работ по устранению неисправностей необходимо отключить насос от сети.

Дефект Причина Устранение
Двигатель не работает	Сработал термический выключатель	Подождать, пока термический выключатель запустит насос заново. Следить за максимальной температурой жидкости. Произвести контроль насоса.
	Отсутствие напряжения в сети	Произвести специалистом-электриком проверку электроснабжения
Насос не всасывает	Всасывающий шланг не погружён в воду	Погрузить всасывающий шланг в воду минимум на 30 см
	Засорение со стороны всасывания	ОСТОРОЖНО! Опасность травмирования горячей водой! Устранить загрязнение на входе насоса
	Напорная линия закрыта ОСТОРОЖНО! Опасность травмирования горячей водой! Открыть напорную линию
	Превышена макс. высота всасывания	Снизить макс. высота всасывания
	Насос всасывает воздух Проверить все соединения и крышку фильтра на герметичность
	Насос работает всухую, без воды	Заполнить насос
Недостаточная подача	Засорение со стороны всасывания	Устранить загрязнение на входе насоса
	Превышена макс. высота всасывания	Уменьшить макс. высоту всасывания
	Недостаточный диаметр шланга	Применять напорный шланг с большим диаметром
	Превышена высота подачи воды	Уменьшить высоту подачи воды
Дефект Причина Устранение
Насос включается и снова отключается	Давление воздуха в резервуаре недостаточно	Проверить давление в резервуаре через клапан (5) и отрегулировать его прим. на уровне 1,5 бар.
Насос сам не выключается Недостаток воды со стороны всасывания, Насос подсасывает воздух		Отключите насос; если требуется, дайте ему остыть

При появлении дальнейших неисправностей следует обратиться в сервисную службу AL-KO.

ГАРАНТИЯ

Производитель устраняет возможные дефекты материалов или производственный брак устройства в течение установленного законом срока подачи рекламаций на свое усмотрение путем ремонта или замены. Срок опре- деляется законодательством страны, в которой приобретено устройство.

Гарантия действует только при следующих усло-Гарантия аннулируется

ВИЯХ:

при надлежащем использовании устройства;
- при соблюдении руководства по эксплуатации
при использовании оригинальных запчастей

при попытках ремонта устройства
при технических изменениях устройства;
при применении не по назначению (например, в коммерческих целях).

Гарантия не распространяется:

на повреждения лакового покрытия, которые объясняются нормальным износом;
изнашивающиеся детали, которые в каталоге запчастей заключены в рамку [xxx xxx (x)]
двигатели внутреннего сгорания: на них распространяются условия предоставления гарантии от произво-дителя

Гарантийный период начинается с даты приобретения первым покупателем. Такой датой считается дата ори- гинального документа на покупку. В гарантийном случае обратитесь с данным гарантийным письмом и документом, подтверждающим покупку товара, к своему дилеру или в ближайший авторизованный сервисный центр. Гарантия дает право покупателю предъявлять производителю претензии относительно устранения недостатков изделия.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ ЕС

Настоящим документом мы заявляем, что данный спроектированный нами продукт соответствует требованиям согласованных директив ЕС, стандартам безопасности ЕС, а также другим стандартам, применяемым к данному продукту.

Продукт Тип Производитель

Садовый насос, электрический

Серийный номер G3043045

Уполномоченный представитель

Hr. Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz

Kötz, 26.09.2014

Директивы ЕС Согласованные нормы

2006/95/EG

2004/108/EG

2000/14/EG (13)

Уровень звука

EN ISO 3744

измеренный /

гарантируемый

HW 1300 INOX 82/83

dB(A)

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Продукт Тип Виробник
