Produkttyp	Automatische Druckerhöhungspumpe
Marke	AL-KO
Modell	HW 1300
Stromversorgung	230 V ~ 50 Hz
Thermoschutz	Ja, automatische Abschaltung bei Überhitzung, Wiederanlauf nach 15-20 Min.
Druckbehälter	Ja, mit Membran, Eingangsdruck 1,5 bar
Startdruck	Ca. 2,0 bar
Abschaltdruck	Über Druckschalter einstellbar
Gehäusematerial	Edelstahl
Anwendungen	Gartenbewässerung, Hauswasserversorgung, Druckerhöhung
Gepumpte Flüssigkeiten	Klares Wasser, Regenwasser (max. 35°C)
Verbotene Verwendungen	Trinkwasser, Salzwasser, korrosive Stoffe, entzündliche Flüssigkeiten
Maximale Saughöhe	Bis zu 4 m (mit 1-Zoll-Schlauch)
Wartung	Reinigung mit klarem Wasser, Entleeren vor Frostschutz
Elektrische Sicherheit	Fehlerstromschutzschalter 10A/30mA, Kabel HO7RN-F 3x1,5mm²
Mitgeliefertes Zubehör	Druckschalter, Manometer, Kabel mit Schuko-Stecker
Optionales Zubehör	Filter, Ansaugset AL-KO
Garantie	Gemäß Gesetz des Kauflandes

Häufig gestellte Fragen - HW 1300 AL-KO

Wie installiere ich die Pumpe HW 1300?

Stellen Sie die Pumpe auf eine ebene, stabile und waagerechte Fläche, geschützt vor Regen. Montieren Sie den Saugschlauch in aufsteigender Position und den Druckleitungsschlauch. Füllen Sie die Pumpe vor dem ersten Start mit Wasser. Schließen Sie sie an eine Steckdose mit Fehlerstromschutzschalter 10A/30mA an.

Wie fülle ich die Pumpe vor der ersten Verwendung?

Öffnen Sie die Einfüllkappe (2), gießen Sie Wasser bis zum Rand des Pumpengehäuses (12) und schrauben Sie die Kappe wieder fest. Lassen Sie die Pumpe niemals trocken laufen.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Stromversorgung und den Schutzschalter. Wenn der Motor nicht läuft, könnte der Thermoschalter ausgelöst haben: Warten Sie 15-20 Minuten, bis er abkühlt. Wenn das Problem weiterhin besteht, wenden Sie sich an den AL-KO Kundendienst.

Wie stelle ich den Druckschalter ein?

Trennen Sie die Pumpe vom Netz, entfernen Sie die Abdeckung des Druckschalters. Verwenden Sie einen Schraubendreher, um die Schrauben A (Startdruck) und B (Abschaltdruck) einzustellen. Erhöhen oder verringern Sie den Druck. Schließen Sie die Abdeckung und schließen Sie wieder an.

Wie schütze ich die Pumpe vor Frost?

Entleeren Sie die Pumpe, den Behälter und die Schläuche vollständig. Schrauben Sie die Ablassstopfen (9) heraus, um das Wasser abzulassen. Lagern Sie die Pumpe frostsicher.

Welche Flüssigkeiten kann ich mit dieser Pumpe pumpen?

Die Pumpe ist für klares Wasser und Regenwasser (max. 35°C) ausgelegt. Nicht verwenden für Trinkwasser, Salzwasser, korrosive, entzündliche oder abrasive Flüssigkeiten.

Kann ich die Pumpe für Trinkwasser verwenden?

Nein, die Pumpe ist nicht für Trinkwasser geeignet. Sie ist für die Bewässerung und die nicht trinkbare Hauswasserversorgung bestimmt.

Was tun, wenn die Pumpe überhitzt und stoppt?

Der Thermoschutz hat den Motor abgeschaltet. Lassen Sie die Pumpe 15-20 Minuten abkühlen. Überprüfen Sie, ob die Wassertemperatur 35°C nicht überschreitet und die Pumpe nicht trocken saugt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich die Pumpe?

Trennen Sie die Pumpe vom Netz. Waschen Sie sie mit klarem Wasser, besonders nach dem Pumpen von chloriertem Wasser. Zum Entfernen von Verstopfungen entfernen Sie den Saugschlauch und lassen Sie Wasser durch den Druckleitungsschlauch in das Pumpengehäuse laufen.

Wo finde ich Ersatzteile?

Ersatzteile und Zubehör (Filter, Ansaugset) sind bei AL-KO Fachhändlern oder über den Kundendienst erhältlich. Verwenden Sie ausschließlich Originalteile.

BEDIENUNGSANLEITUNG HW 1300 AL-KO

D Betriebsanleitung....5

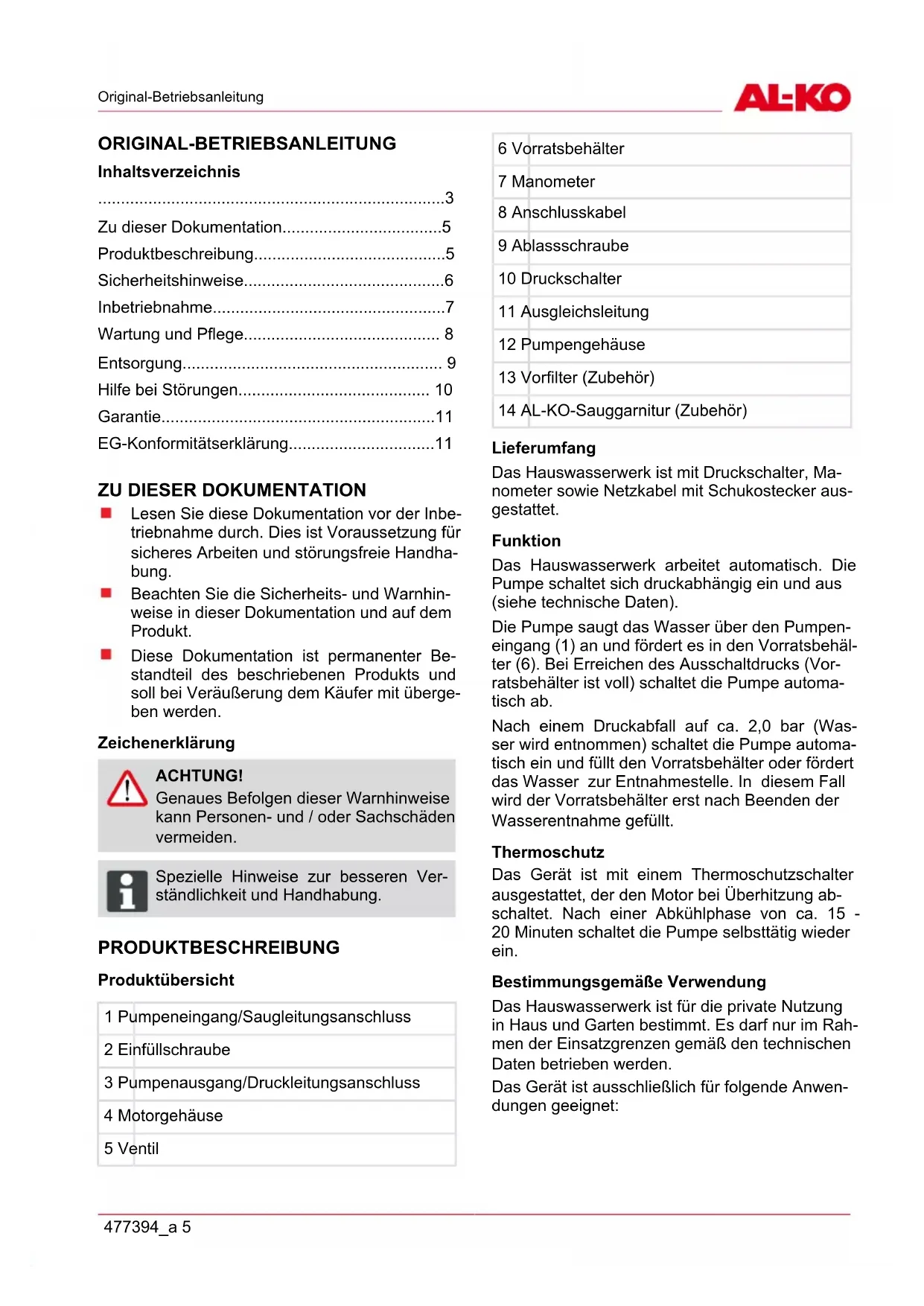

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

......3

Zu dieser Dokumentation....5

Produktbeschreibung....5

Sicherheitshinweise....6

Inbetriebnahme....7

Wartung und Pflege.... 8

Entsorgung....9

Hilfe bei Störungen.... 10

Garantie....11

EG-Konformitätserklärung....11

ZU DIESER DOKUMENTATION

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und soll bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklärung

ACHTUNG!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

PRODUKTBESCHREIBUNG

Produktübersicht

1 Pumpeneingang/Saugleitungsanschluss

2 Einfüllschraube

3 Pumpenausgang/Druckleitungsanschluss

4 Motorgehäuse

5 Ventil

6 Vorratsbehälter

7 Manometer

8 Anschlusskabel

9 Ablassschraube

10 Druckschalter

11 Ausgleichsleitung

12 Pumpengehäuse

13 Vorfilter (Zubehör)

14 AL-KO-Sauggarnitur (Zubehör)

Lieferumfang

Das Hauswasserwerk ist mit Druckschalter, Manometer sowie Netzkabel mit Schukostecker ausgestattet.

Funktion

Das Hauswasserwerk arbeitet automatisch. Die Pumpe schaltet sich druckabhängig ein und aus (siehe technische Daten).

Die Pumpe saugt das Wasser über den Pumpeneingang (1) an und fördert es in den Vorratsbehälter (6). Bei Erreichen des Ausschaltdrucks (Vorratsbehälter ist voll) schaltet die Pumpe automatisch ab.

Nach einem Druckabfall auf ca. 2,0 bar (Wasser wird entnommen) schaltet die Pumpe automatisch ein und füllt den Vorratsbehälter oder fördert das Wasser zur Entnahmestelle. In diesem Fall wird der Vorratsbehälter erst nach Beenden der Wasserentnahme gefüllt.

Thermoschutz

Das Gerät ist mit einem Thermoschutzschalter ausgestattet, der den Motor bei Überhitzung abschaltet. Nach einer Abkühlphase von ca. 15 - 20 Minuten schaltet die Pumpe selbsttätig wieder ein.

Bestimmungsgemäße Verwendung

Das Hauswasserwerk ist für die private Nutzung in Haus und Garten bestimmt. Es darf nur im Rahmen der Einsatzgrenzen gemäß den technischen Daten betrieben werden.

Das Gerät ist ausschließlich für folgende Anwendungen geeignet:

D

Garten- und Grundstücksbewässerung
Wasserversorgung im Haus
Druckerhöhung in der häuslichen Wasserversorgung. Beachten Sie die örtlichen Vorschriften der Wasserversorgung. Fragen Sie Ihren Sanitärfachmann.

Das Gerät ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet:

Klarwasser
Regenwasser

Möglicher Fehlgebrauch

Das Gerät darf nicht im Dauerbetrieb eingesetzt werden. Sie ist nicht geeignet zur Förderung von:

Trinkwasser
Salzwasser
Lebensmitteln
■ aggressiven Medien, Chemikalien
■ ätzenden, brennbaren, explosiven oder gasenden Flüssigkeiten
Flüssigkeiten, die wärmer als 35 °C sind
■ sandhaltigem Wasser und schmirgelnden Stoffen

SICHERHEITSHINWEISE

ACHTUNG!

Das Gerät darf nur an einer elektrischen Einrichtung gemäß DIN/VDE 0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leitungs- Schutzschalter 10 A sowie ein Fehlerstromschutzschalter mit einem Nennfehlerstrom von 10/30 mA installiert sein.

ACHTUNG!

Die Angaben über Netzspannung und Stromart am Typenschild müssen mit den Daten Ihres Elektronetzes übereinstimmen.

ACHTUNG!

Nur Verlängerungskabel 3 x 1,5 mm² der Qualität H07RN-F nach DIN 57282/57245 mit spritzwassergeschützter Steckvorrichtung verwenden. Kabeltrommeln müssen vollständig abgerollt sein.

ACHTUNG!

Jegliche eigenmächtigen Veränderungen oder Umbauten am Gerät sind verboten.

ACHTUNG!

Beschädigte Geräte dürfen nicht betrieben werden. Reparaturen dürfen nur durch unsere Kundendienstwerkstätten durchgeführt werden.

ACHTUNG!

Das Gerät nie am Anschlusskabel hochheben, transportieren oder befestigen. Das Anschlusskabel nicht dazu benutzen, um den Netzstecker aus der Steck-dose zu ziehen.

ACHTUNG!

Ziehen Sie vor Wartungs-, Pflege- und Reparaturarbeiten oder bei Störungen stets den Netzstecker. Schützen Sie den Netzstecker vor Feuchtigkeit.

ACHTUNG!

Das Gerät darf nur bestimmungsgemäß verwendet werden. Vor Gebrauch sicher stellen, dass:

das Gerät, das Anschlusskabel und der Netzstecker nicht beschädigt sind

ACHTUNG!

Verletzungsgefahr durch heißes Wasser!

Bei längerem Betrieb (>10 min) gegen die geschlossene Druckseite kann sich das Wasser in der Pumpe stark erhitzen.

Diese Gefahr kann entstehen durch:

geschlossene Druckseite
Wassermangel in der Saugleitung
unsachgemäßer Installation
defektem Druckschalter

In diesem Fall:

Pumpe vom Netz trennen
Pumpe und Wasser abkühlen lassen
■ Wasserstand saugseitig prüfen
■ Leitungen auf Dichtheit prüfen
Installation prüfen
Druckschalter prüfen
Pumpe erst nach Mängelbehebung wieder in Betrieb nehmen

Kinder oder andere Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen

INBETRIEBNAHME

ACHTUNG!

Achten Sie beim Montieren der Saug- und Druckschlauchleitungen, dass kein mechanischer Druck oder Zug auf das Gerät ausgeübt wird. Wir empfehlen den Einbau von flexiblen Leitungen am Pumpeneingang (1) und am Pumpenausgang (3). Fragen Sie auch Ihren Fachhändler.

ACHTUNG!

Im täglichen Betrieb (Automatikbetrieb) müssen Sie durch geeignete Maßnahmen ausschließen, dass bei Störungen am Gerät Folgeschäden durch die Überflutung von Räumen entstehen. Dies ist beispielsweise durch die Installation einer Alarmanlage oder einer Reservepumpe sicherzustellen.

Vor Inbetriebnahme ist der Membranvordruck im Vorratsbehälter am Ventil (5) zu prüfen.

Der Druck muss ca. 1,5 bar betragen, bei Bedarf den Druck korrigieren (siehe "Membranvordruck prüfen").

■ Stellen Sie das Gerät auf einen ebenen, über flutungssicheren, festen und waagerechten Standort.
■ Stellen Sie sicher, dass Ihr Hauswasserwerk vor Regen und direktem Wasserstrahl geschützt ist.

Saugleitung montieren

ACHTUNG!

Wählen Sie die Länge der Saugleitung so aus, dass die Pumpe nicht trockenlaufen kann. Der Saugschlauch muss sich immer 30 cm unterhalb der Wasseroberfläche befinden.

Bei einer Ansaughöhe über 4 m sollte ein Saugschlauch mit einem Durchmesser größer 1" montiert werden. Wir empfehlen das Verwenden einer AL-KO Sauggarnitur (14) mit Saugschlauch, Saugkorb und Fußventil (Rückflussstop). Fragen Sie dazu Ihren Fachhändler.

Bei Verlegen über Pumpenhöhe bilden sich Luftblasen in der Leitung.

1. Montieren Sie die Saugleitung. Achten Sie dabei auf dichten Anschluss, ohne das Gewinde zu beschädigen.
2. Saugleitung stets steigend verlegen.

Druckleitung montieren

1. Montieren Sie die Druckleitung. Achten Sie dabei auf dichten Anschluss, ohne das Gewinde zu beschädigen.

Pumpe befüllen

ACHTUNG!

Die Pumpe muss vor jeder Geräteaufstellung/ Inbetriebnahme bis zum Überlauf mit Wasser gefüllt werden, damit sie sofort ansaugen kann. Trockenlauf zerstört die Pumpe.

1. Öffnen Sie die Einfüllschraube (2).
2. Füllen Sie über die Einfüllöffnung Wasser ein, bis das Pumpengehäuse (12) voll ist.
3. Schrauben Sie die Einfüllschraube (2) ein.

Erstinbetriebnahme der Pumpe

1. Öffnen Sie einen in der Druckleitung vorhandenen Verschluss (Ventil, Spritzdüse, Wasserhahn).
2. Stecken Sie den Netzstecker des Anschluss-kabels in die Steckdose. Die Pumpe beginnt zu fördern.
3. Schließen Sie den Verschluss in der Druckleitung, nachdem Wasser ohne Lufteinschlüsse aus der Leitung geflossen ist. Die Pumpe schaltet nach Druckaufbau und Füllen des Vorratsbehälters automatisch ab. Das Hauswasserwerk ist betriebsbereit.

Pumpe ausschalten

1. Ziehen Sie den Netzstecker aus der Steck-dose.

WARTUNG UND PFLEGE

ACHTUNG!

Vor Beginn jeder Wartungsarbeit ist das Gerät vom Netz zu trennen und gegen Wiedereinschalten zu sichern.

Reinigungsarbeiten

Nach Förderung von chlorhaltigem Schwimmbadwasser oder Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser durchgespült werden
■ Reinigen Sie die Ansaugschlitze des Saugfußes nach Bedarf mit klarem Wasser.

Verstopfungen beseitigen

Verstopfungen der Pumpe wie folgt beseitigen:

1. Entfernen Sie den Saugschlauch am Pumpeneingang (1).
2. Schließen Sie den Druckschlauch an die Wasserleitung an und lassen Sie Wasser durch das Pumpengehäuse laufen, bis die Verstopfung beseitigt ist.
3. Vor Wiederinbetriebnahme können Sie durch kurzes Einschalten prüfen, ob die Pumpe freidreht.
4. Nehmen Sie das Gerät wie beschrieben wieder in Betrieb.

Frostschutz

Bei Frostgefahr muss das Hauswasserwerk vollständig entleert werden (Leitungen, Pumpe und Vorratsbehälter).

1. Entleeren Sie die Saug- und Druckleitung.
2. Schrauben Sie die Ablassschrauben (9) heraus und lassen Sie das Wasser aus der Pumpe auslaufen. Gleichzeitig wird das Wasser, das sich im Vorratsbehälter befindet, vom Luftbalg herausgedrückt.
3. Ablassschrauben wieder einschrauben und das Hauswasserwerk frostfrei lagern.

Druckschalter einstellen

Beachten Sie die max. Förderhöhe bei max. Förderdruck, siehe technische Daten.

Der Ein- und Abschaltdruck des Hauswasserwerkes ist am Druckschalter werkseitig eingestellt (siehe technische Daten). Diese Werte können bei Bedarf am Druckschalter (10) verändert werden, siehe auch Bild C.

1. Ziehen Sie den Netzstecker.
2. Nehmen Sie den Schutzdeckel vom Druckschalter ab.
3. Stellen Sie den gewünschten Druck mit einem Schraubendreher ein.

A= Einschaltdruck

B= Abschaltdruck

Druck vergrößern = +

Druck verkleinern = -

1. Schließen Sie den Druckschalter mit dem Schutzdeckel.

2. Nehmen Sie das Gerät in Betrieb und prüfen Sie die veränderten Schaltdrücke.

Membranvordruck prüfen

Membranvordruck regelmäßig überprüfen.

1. Ziehen Sie den Netzstecker.
2. Öffnen Sie einen Verschluss in der Druckleitung und lassen Sie den Wasserdruck ab, bis die Pumpe vollkommen leer ist.
3. Membranvordruck am Ventil (5) prüfen. Der Membranvordruck muss ca. 1,5 bar betragen, bei Bedarf korrigieren.
4. Nehmen Sie das Gerät wie beschrieben wieder in Betrieb.

ENTSORGUNG

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

HILFE BEI STÖRUNGEN

ACHTUNG!

Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.

Störung Ursache Beseitigung
Motor läuft nicht	Thermoschalter hat abgeschaltet	Warten, bis der Thermoschalter die Pumpe wieder einschaltet. Auf maximale Temperatur des Fördermediums achten. Pumpe prüfen lassen
	Keine Netzspannung vorhanden	Stromversorgung von Elektrof-achkraft prüfen lassen
Pumpe saugt nicht an	Die Saugleitung ist nicht im Wasser	Saugleitung min. 30 cm ins Wasser eintauchen
	Saugseitige Verstopfung VORSICHT! Verbrennungsgefahr durch heißes Wasser! Ansaugbereich reinigen.
	Druckleitung geschlossen VORSICHT! Verbrennungsgefahr durch heißes Wasser! Druckleitung öffnen.
	Ansaughöhe zu groß Ansaughöhe verringern
	Pumpe saugt Luft Alle Anschlussverbindungen und den Filterdeckel auf Dichtheit prüfen.
	Pumpe ist nicht befüllt Pumpe befüllen.
Fördermenge zu gering	Saugseitige Verstopfung Ansaugbereich reinigen
	Ansaughöhe zu groß Ansaughöhe verringern
	Schlauchdurchmesser zu klein Größeren Druckschlauch verwenden
	Förderhöhe zu groß Förderhöhe verringern
Pumpe schaltet nicht zuverlässig	Unzureichender Luftdruck im Vorratsbehälter	Den Druck im Vorratsbehälter am Ventil (5) prüfen, ggf. korrigieren. Druckeinstellung ca. 1,5 bar
Pumpe schaltet nicht selbstständig	Pumpe saugt Luft, Wasserman-gel saugseitig	Pumpe ausstecken, gegebenen-falls abkühlen lassen

Bei nicht behebbaren Störungen wenden Sie sich bitte an unseren zuständigen Kundendienst.

GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

beachten dieser Bedienungsanleitung
sachgemäßer Behandlung
■ verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ eigenmächtigen Reparaturversuchen
■ eigenmächtigen technischen Veränderungen
nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind
Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, dass dieses Produkt in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt Typ Hersteller

Hauswasserwerk

HW 1300 INOX AL-KO Geräte GmbH

Seriennummer

Ichenhauser Str. 14

G3043045

D-89359 Kötz

Bevollmächtigter EU-Richtlinien Harmonisierte Normen

Hr. Andreas Hedrich

2006/95/EG

Ichenhauser Str. 14

2004/108/EG

D-89359 Kötz

2000/14/EG (13)

Kötz, 26.09.2014

Schallleistungspegel

EN ISO 3744

gemessen / garantiert

HW1 300 INOX 82/83

dB(A)

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

ORIGINAL INSTRUCTIONS FOR USE

Contents

About this documentation.... 12

Product description.... 12

HW 1300 INOX AL-KO Geräte GmbH

Serienummer

Ichenhauser Str. 14

G3043045

D-89359 Kötz

Hauswasserwerk	HW 1300 INOX AL-KO Geräte GmbH
Serijska številka	Ichenhauser Str. 14
G3043045	D-89359 Kötz

HW 1300 INOX AL-KO Geräte GmbH

Numer seryjny

G3043045

Ichenhauser Str. 14

D-89359 Kötz

HW 1300 INOX AL-KO Geräte GmbH

Výrobné číslo

G3043045

Ichenhauser Str. 14

D-89359 Kötz

HW 1300 INOX AL-KO Geräte GmbH

Gyártási szám

Ichenhauser Str. 14

G3043045

D-89359 Kötz

HW 1300 INOX AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

HW 1300 INOX AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

HW 1300 INOX AL-KO Geräte GmbH

Sarjanumero

Ichenhauser Str. 14

G3043045

D-89359 Kötz

HW 1300 INOX AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Membranvordruck regelmäßig überprüfen.

HW 1300 INOX AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz
