Typ produktu	Automatyczny zestaw hydroforowy
Marka	AL-KO
Model	HW 1300
Zasilanie elektryczne	230 V ~ 50 Hz
Zabezpieczenie termiczne	Tak, automatyczne wyłączenie w przypadku przegrzania, ponowne uruchomienie po 15-20 min
Zbiornik ciśnieniowy	Tak, z membraną, ciśnienie wstępne 1,5 bar
Ciśnienie załączenia	Ok. 2,0 bar
Ciśnienie wyłączenia	Regulowane za pomocą presostatu
Materiał obudowy	Stal nierdzewna
Zastosowania	Nawadnianie ogrodów, zaopatrzenie domowe, podnoszenie ciśnienia
Pompowane ciecze	Czysta woda, woda deszczowa (max 35°C)
Zastosowania zabronione	Woda pitna, słona, substancje żrące, ciecze łatwopalne
Maksymalna wysokość ssania	Do 4 m (z wężem 1")
Konserwacja	Czyszczenie czystą wodą, opróżnienie przed zabezpieczeniem przeciwzamrożeniowym
Bezpieczeństwo elektryczne	Wyłącznik różnicowoprądowy 10A/30mA, przewód HO7RN-F 3x1,5mm²
Akcesoria w zestawie	Presostat, manometr, przewód z wtyczką Schuko
Akcesoria opcjonalne	Filtr, zestaw ssący AL-KO
Gwarancja	Zgodnie z prawem kraju zakupu

Często zadawane pytania - HW 1300 AL-KO

Jak zainstalować pompę HW 1300?

Umieść pompę na płaskiej, stabilnej i poziomej powierzchni, chronionej przed deszczem. Zamontuj wąż ssący w pozycji wznoszącej oraz wąż tłoczny. Przed pierwszym uruchomieniem napełnij pompę wodą. Podłącz do gniazdka z wyłącznikiem różnicowoprądowym 10A/30mA.

Jak napełnić pompę przed pierwszym użyciem?

Odkręć korek wlewu (2), wlej wodę do pełna korpusu pompy (12), następnie dokręć korek. Nigdy nie uruchamiaj pompy na sucho.

Co zrobić, jeśli pompa nie uruchamia się?

Sprawdź zasilanie elektryczne i wyłącznik. Jeśli silnik się nie obraca, mógł zadziałać wyłącznik termiczny: odczekaj 15-20 minut do jego ochłodzenia. Jeśli problem nie ustąpi, skontaktuj się z serwisem AL-KO.

Jak wyregulować presostat?

Odłącz pompę, zdejmij pokrywę presostatu. Użyj śrubokręta, aby wyregulować śruby A (ciśnienie załączenia) i B (ciśnienie wyłączenia). Zwiększ lub zmniejsz ciśnienie. Zamknij pokrywę i podłącz ponownie.

Jak chronić pompę przed mrozem?

Całkowicie opróżnij pompę, zbiornik i węże. Odkręć korki spustowe (9), aby usunąć wodę. Przechowuj pompę w miejscu zabezpieczonym przed mrozem.

Jakie ciecze mogę pompować tą pompą?

Pompa jest przeznaczona do czystej wody i wody deszczowej (temp. max 35°C). Nie używać do wody pitnej, słonej, cieczy żrących, łatwopalnych lub ściernych.

Czy mogę używać pompy do wody pitnej?

Nie, pompa nie nadaje się do wody pitnej. Jest przeznaczona do nawadniania i zaopatrzenia domowego w wodę niepitną.

Co zrobić, jeśli pompa się przegrzewa i zatrzymuje?

Zabezpieczenie termiczne wyłączyło silnik. Pozostaw pompę do ostygnięcia na 15-20 minut. Sprawdź, czy temperatura wody nie przekracza 35°C i czy pompa nie zasysa na sucho. Jeśli problem nie ustąpi, skonsultuj się z serwisem.

Jak wyczyścić pompę?

Odłącz pompę. Umyj ją czystą wodą, zwłaszcza po pompowaniu wody chlorowanej. Aby udrożnić, zdejmij wąż ssący i wlej wodę do korpusu pompy przez wąż tłoczny.

Gdzie mogę znaleźć części zamienne?

Części zamienne i akcesoria (filtr, zestaw ssący) są dostępne u autoryzowanych dealerów AL-KO lub w serwisie posprzedażowym. Używaj wyłącznie oryginalnych części.

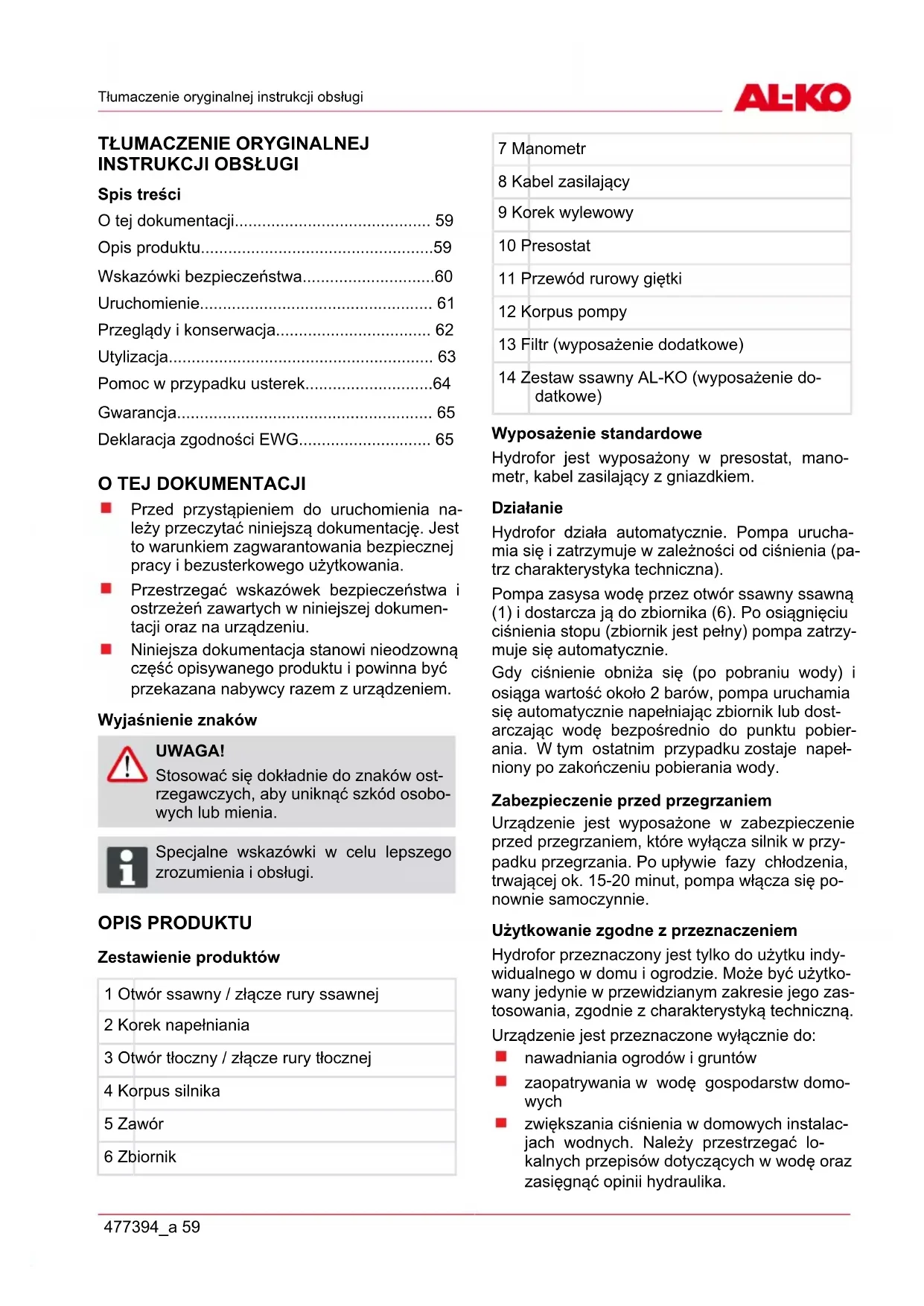

INSTRUKCJA OBSŁUGI HW 1300 AL-KO

PL Instrukcja obsługi....59

O tej dokumentacji.... 59

Opis produktu....59

Wskazówki bezpieczeństwa....60

Uruchomienie.... 61

Przeglady i konserwacja.... 62

Utylizacja.... 63

Pomoc w przypadku usterek....64

Gwarancja.... 65

Deklaracja zgodności EWG.... 65

O TEJ DOKUMENTACJI

Przed przystąpieniem do uruchomienia należy przeczytać niniejszą dokumentację. Jest to warunkiem zagwarantowania bezpiecznej pracy i bezusterkowego użytkowania.

Przestrzegać wskazówek bezpieczeństwa i ostrzeżeń zawartych w niniejszej dokumentacji oraz na urządzeniu.

Niniejsza dokumentacja stanowi nieodzowną część opisywanego produktu i powinna być przekazana nabywcy razem z urządzeniem.

Wyjaśnienie znaków

UWAGA!

Stosować się dokładnie do znaków ostrzegawczych, aby uniknąć szkód osobowych lub mienia.

Specjalne wskazówki w celu lepszego zrozumienia i obsługi.

OPIS PRODUKTU

Zestawienie produktów

1 Otwór ssawny / złącze rury ssawnej

2 Korek napełniania

3 Otwór tłoczny / złącze rury tłocznej

4 Korpus silnika

5 Zawór

6 Zbiornik

7 Manometr

8 Kabel zasilający

9 Korek wylewowy

10 Presostat

11 Przewód rurowy giętki

12 Korpus pompy

13 Filtr (wyposażenie dodatkowe)

14 Zestaw ssawny AL-KO (wyposażenie dodatkowe)

Wyposażenie standardowe

Hydrofor jest wyposażony w presostat, mano-metr, kabel zasilający z gniazdkiem.

Działanie

Hydrofor działa automatycznie. Pompa uruchamia się i zatrzymuje w zależności od ciśnienia (patrz charakterystyka techniczna).

Pompa zasysa wodę przez otwór ssawny ssawną (1) i dostarcza ją do zbiornika (6). Po osiągnięciu ciśnienia stopu (zbiornik jest pełny) pompa zatrzymuje się automatycznie.

Gdy ciśnienie obniża się (po pobraniu wody) i osiąga wartość około 2 barów, pompa uruchamia się automatycznie napełniając zbiornik lub dostarczając wodę bezpośrednio do punktu pobierania. W tym ostatnim przypadku zostaje napełniony po zakończeniu pobierania wody.

Zabezpieczenie przed przegrzaniem

Urządzenie jest wyposażone w zabezpieczenie przed przegrzaniem, które wyłącza silnik w przypadku przegrzania. Po upływie fazy chłodzenia, trwającej ok. 15-20 minut, pompa włącza się po-nownie samoczynnie.

Użytkowanie zgodne z przeznaczeniem

Hydrofor przeznaczony jest tylko do użytku indywidualnego w domu i ogrodzie. Może być użytkowany jedynie w przewidzianym zakresie jego zastosowania, zgodnie z charakterystyką techniczną.

Urządzenie jest przeznaczone wyłącznie do:

■ nawadniania ogrodów i gruntów
zaopatrywania w wodę gospodarstw domowych
zwiększania ciśnienia w domowych instalacjach wodnych. Należy przestrzegać lokalnych przepisów dotyczących w wodę oraz zasięgnąć opinii hydraulika.

Hydrofor przeznaczony jest wyłącznie do pom- powania następujących cieczy:

woda czysta
woda deszczowa

Możliwe nieprawidłowe użycie

Hydrofor nie może pracować w trybie ciągłym. Pompa nie nadaje się do pompowania:

wody pitnej
wody słonej
żywności płynnej
■ substancji korozyjnych, chemicznych
■ cieczy kwaśnych, łatwo palnych, wybuchowych lub lotnych
■ cieczy o temperaturze powyżej 35 °C
■ wody zapiaszczonej lub cieczy ściernych

WSKAZÓWKI BEZPIECZEŃSTWA

UWAGA!

Urządzenie może być uruchamiane wyłącznie przy zastosowaniu instalacji elektrycznej zgodnej z DIN /VDE 0100, część 737, 738 i 702 (baseny). Ze względów bezpieczeństwa należy upewnić się, czy został zainstalowany wyłącznik zabezpieczenia różnicowo-prądowego 10 A, jak również wyłącznik bezpieczeństwa dla prądu zakłóceniowego o wartości nominalnej 10/30 mA.

UWAGA!

Wskazania dotyczące napięcia sieciowego i rodzaju prądu umieszczone na tabliczce znamionowej muszą być zgodne z charakterystyką instalacji elektrycznej.

UWAGA!

Jeżeli niezbędne jest zastosowanie przedłużaczy, używać wyłącznie kabla przedłużającego 3x1,5 mm² typu H07RN-F zgodnie z DIN 57282/57245 wraz z gniazdkiem wtyczkowym zabezpieczonym przed spryskiwaniem wodą. Zwoje kabli muszą być całkowicie rozwinięte. Wprowadzanie jakichkolwiek samowolnych zmian w pompie jest zabronione.

UWAGA!

Zabronione jest samowolne dokonywanie jakichkolwiek modyfikacji urządzenia.

UWAGA!

Nie uruchamiać urządzenia, jeśli jest ono uszkodzone. Naprawy muszą być przeprowadzane tylko w punktach serwisowych Centrali Obsługi Klientów ALKO.

UWAGA!

Do podnoszenia i transportowania urządzenia posługiwać się jedynie uchwytem. Przy wyjmowaniu wtyczki z gniazdka nie ciągnąć za kabel zasilający.

UWAGA!

Przed rozpoczęciem czynności konserwacyjnych, oczyszczających lub w przypadkach wystąpienia anomalnego zachowania urządzenia, odłączyć hydrofor poprzez wyjecie wtyczki kabla zasiłającego z gniazdka. Chronić wtyczkę przed wilgocią.

UWAGA!

Hydrofor można używać wyłącznie zgodnie z przeznaczeniem. Przed uruchomieniem należy upewnić się, czy:

Urządzenie, wtyczka i kabel zasilający nie są uszkodzone.

UWAGA!

Niebezpieczeństwo poparzenia goracąwoda!

Podczas dłuższej eksploatacji (>10 min) woda po zamkniętej stronie tloczenia może się silnie nagrzać.

Takie niebezpieczeństwo może wy- wołać:

zamknięta strona tłoczenia
■ brak wody w przewodzie ssącym
■ nieprawidłowa instalacja
uszkodzony wyłącznik ciśnieniowy

W takim przypadku należy:

pompe odłączyć od sieci
pompę i wodę pozostawić do ostygnię cia
sprawdzić poziom wody po stronie ssania
■ sprawdzić szczelność przewodów
sprawdzić instalację
■ sprawdzić włącznik ciśnieniowy
pompę uruchomić ponownie do- piero po usunięciu usterki

Dzieci lub inne osoby, które nie zapoznały się z instrukcją obsługi, nie mogą używać urządzenia.

URUCHOMIENIE

UWAGA!

Podczas montażu rury ssawnej i tłocznej należy uważać, aby nie powodować żadnego nacisku lub mechanicznego rozciągania. Zalecane jest zamontowanie przewodów giętkich na otworach (1) i (3). Zwrócić się do wyspecjalizowanego punktu sprzedaży.

UWAGA!

Podczas rutynowego użytkowania (działanie automatyczne) należy zachować odpowiednie środki bezpieczeństwa, postępując tak, aby w razie awarii pompy nie doszło do szkód spowodowanych zalaniem pomieszczeń. Przykładowo można to zapewnić instalując urządzenie alarmowe lub pompę rezerwową.

Przed uruchomieniem pompy konieczne jest skontrolowanie ciśnienia na za-worze(5) znajdującym się na wejściu membrany do zbiornika.

Ciśnienie powinno wynosić ok. 1,5 bara i może zmieniać się w zależności od rodzaju użytkowania (patrz kontrola ciśnienia na wejściu membrany).

Ustawić pompę na powierzchni płaskiej, stabilnej i dokładnie poziomej.
Upewnić się, że urządzenie jest zabezpieczone przed deszczem i bezpośrednimi strumieniami wody.

Montaż rury ssawnej

UWAGA!

Ustalić długość przewodu ssawnego w celu uniknięcia pracy pompy na sucho. Wlot rury ssawnej musi się zawsze znajdować się co najmniej 30 cm poniżej powierzchni wody.

Jeżeli wysokość zasysania przekracza 4 metry musi być zamontowana rura ssawna o średnicy powyżej 1". Zaleca się stosowanie zestawu ssawnego AL-KO (14), w którego skład wchodzą: rura ssawna, filtr i zawór stopowy (zawór zw-rotny). Zestawy ssawne są do nabycia w wyspecjalizowanych punktach sprzedaży.

Umieszczenie rury powyżej pompy spowodowałoby tworzenie się pęcherzyków powietrza i zasysanie powietrza przez pompę.

1. Zamontować rurę ssawną .Upewnić się czy jest dobrze dokręcona, zwracając równocześnie uwagę, aby nie uszkodzić gwintu.
2. Rurę ssawną umieścić poniżej pompy.

Montaż rury tłocznej

1. Zamontować rurę tłoczną. Upewnić się, czy jest dobrze dokręcona, zwracając równocześnie uwagę aby nie uszkodzić gwintu.

Napełnianie pompy

UWAGA!

Przed każdorazowym uruchomieniem pompy, musi być ona napełniona woda aż do poziomu przelewowego w celu umożliwiaenia natychmiastowego zasy-sania.

1. Otworzyć korek napełniania (2).
2. Wlewać wodę aż do napełnienia korpusu pompy (12).
3. Wkręcić korek napełnienia(2).

Pierwsze uruchomienie pompy

1. Otworzyć jedno z urządzeń odcinających, w które wyposażona jest strona tłoczna (zawór, dysza rozpylająca i kurek).
2. Włożyć wtyczkę do gniazdka prądu. Pompa zaczyna działać.
3. Zamknąć urządzenie odcinające na stronie tłocznej, kiedy woda wypływająca z przewodu głównego pozbawiona jest bąbelków powietrznych. Pompa zatrzymuje się automatycznie w następstwie podniesienia się ciśnienia i napełnienia zbiornika. Hydrofor jest gotowy do uruchomienia.

Zatrzymywanie Pompy

1. Wystarczy wyjąć wtyczkę z gniazdka.

PRZEGLĄDY I KONSERWACJA

UWAGA!

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych i oczyszczających, pompę należy odłączyć od źródła zasilania. Wyciągnąć wtyczkę kabla zasilającego z gniazdka prądu.

Czyszczenie pompy

Po uprzednim pompowaniu wody z zawartością chloru lub wody pozostawiającej osady, umyć pompę czystą woda.
W razie potrzeby umyć czystą wodą szczeliny ssawne.

Postępowanie w przypadkach zatkania

W przypadkach zatkania należy:

1. Zdjąć rurę ssawną z otworu ssawnego (1).

2. Podłączyć rurę tłoczną do kranu z wodą i płukać korpus pompy aż do usunięcia zatkania.

3. Przed ponownym uruchomieniem pompy sprawdzić jej prawidłowe obroty poprzez krótkotrwałe włączanie. Nie dopuścić do zasysania powietrza przez pompę.

4. Ponownie uruchomić pompę jak podano wyżej.

Zabezpieczenie przed zamarzaniem

W przypadku wystąpienia temperatur ujemnych hydrofor musi zostać całkowicie opróżniony (rury, pompa i zbiornik).

1. Opróżnić rurę ssawną i tłoczną.
2. Odkręcić korki wylewowe (9) i usunąć wodę z pompy. Znajdująca się w zbiorniku woda zostaje wtedy wypchnięta na zewnątrz przez przechodzące powietrze.
3. Wkręcić ponownie korki wylewowe i umieścić hydrofor w pomieszczeniu chronionym przed mrozem.

Regulacja presostatu

Zwrócić uwagę na maksymalną wysokość pompowania w przypadku ciśnienia maksymalnego łloczenia (patrz charakterystyka techniczna).

Ciśnienie startu i stopu hydroforu jest regulowane przez presostat (patrz charakterystyka techniczna). W razie potrzeby wartości te mogą być modyfikowane na presostacie (10) – patrz rysunek C.

1. Wyjąć wtyczkę z gniazda prądu.
2. Zdjąć pokrywkę ochronną z presostatu.
3. Regulować, wybierając żądane ciśnienie przy użyciu śrubokrętu.

A= Ciśnienie startu

B= Ciśnienie stopu

Zwiększanie ciśnienia = +

Zmniejszanie ciśnienia = -

1. Zamknąć presostat za pomocą pokrywki.

2. Uruchomić urządzenie i skontrolować zmodyfikowane ciśnienia.

Kontrola ciśnienia na wejściu membrany

1. Wyjąć wtyczkę z gniazda prądu.

2. Otworzyć urządzenie odcinające na stronie tłocznej i spowodować przepływ wody aż do całkowitego opróżnienia pompy.

3. Na zaworze (5) skontrolować ciśnienie na wejściu membrany. Ciśnienie to powinno około 1,5 bara. W razie potrzeby skorygować je.

4. Ponownie uruchomić urządzenie, jak podano wyżej.

UTYLIZACJA

Wysłużonych urządzeń, baterii lub akumulatorów nie należy wyrzucać do odpadów z gospodarstw domowych!

Opakowanie, urządzenie i akcesoria zostały wyprodukowane z przetwarzalnych materiałów i należy je odpowiednio utylizować.

POMOC W PRZYPADKU USTEREK

UWAGA!

Przed rozpoczęciem jakichkolwiek czynności dla wyeliminowania ewentualnych problemów technicznych wyciągnąć wtyczkę z gniazda prądu.

Problem Przyczyna Rozwiązanie problemu
Silnik nie obraca się	Interwencja wyłącznika termicznego	Zaczekać aż wyłącznik termiczny ponownie uruchomi pompę. Zwrócić uwagę na mak-symalną temperaturę cieczy. Skontrolować pompę.
	Brak napięcia sieciowego Zlecić sprawdzenie zasilania elektrycznego wyspecjalizowanemu elektykowi.
Pompa nie zasysa	Rura ssawna nie jest zanurzona	Zanurzyć rurę ssawną w wod-zie na głębokość, co najmniej 30 cm.
	Zatkanie po stronie ssawnej ZAGROŻENIE! Niebezpiec-zeństwo poparzenia gorącą woda! Usunąć zabrudzenie po stronie ssawnej
	Zamknięty przewód tłoczny ZAGROŻENIE! Niebezpiec-zeństwo poparzenia gorącą woda! Otworzyć przewód tłoczny
	Nadmierna wysokość zasysa-nia	Zmniejszyć wysokość zasysania
	Pompa zasysa powietrze Sprawdzić szczelność ws-zystkich połączeń oraz wieczka filtra
	Pompa nie napełniła się Napełnić pompę
Zbyt małe natężenie przepływu	Zatkanie po stronie ssawnej Wyczyścić strone ssawną
	Nadmierna wysokość zasysa-nia	Zmniejszyć wysokość zasysania
	Zbyt mała średnica rury Wymienić rurętloczną na większą
	Nadmierna wysokość pom-powania	Zmniejszyć wysokość pompowa-nia
Pompa nie uruchamia się sku-tecznie	Niedostateczne ciśnienie po-wietrza w zbiorniku	Na zaworze (5) skontrolować ciśnienie w zbiorniku i w razie potzreby skorygować je. Wyma-gane ciśnienie to około 1,5 bara
Pompa nie wyłącza się samoc-zynnie	Brak wody po stronie ssania, Pompa zasysa powietrze	Pompę wyjąć, w razie potrzeby pozostawić do ostygnięcia.

W przypadku wystąpienia problemów technicznych nie dających się wyeliminować się, należy zwrócić się do najbliższego punktu serwisowego Centrali Obsługi Klientów AL-KO.

GWARANCJA

Ewentualne błędy materiałowe oraz produkcyjne w urządzeniu usuwamy zgodnie z naszym wyborem poprzez naprawę lub dostawę zastępczą przed ustawowo określonym terminem upływu prawa do dochodzenia roszczeń z tytułu wad. Termin upływu reguluje każdorazowo prawo obowiązujące w kraju, w którym urządzenie zostało zakupione.

Nasze zobowiązanie gwarancyjne obowiązuje tylGwarancja wygasa w przypadku:

kow przypadku:

■ prawidłowego obchodzenia się z urządzeniem,
przestrzegania instrukcji obsługi
■ stosowania oryginalnych części zamiennych

podjęcia prób napraw urządzenia
■ dokonania zmian technicznych w urządzeniu
■ nzastosowania niezgodnego z przeznaczeniem (np. w ramach działalności gospodarczej lub komunalnej).

Z gwarancji wyłączone są:

uszkodzenia lakieru spowodowane normalnym zużyciem,
części ulegające zużyciu, które w karcie części zamiennych zamieszczone są w ramce [xxx xxx (x)]
silniki spalinowe – dla nich obowiązują oddzielne przepisy gwarancyjne danego producenta silnika.

Okres gwarancji rozpoczyna się od dnia zakupu przez pierwszego odbiorcę. W tym przypadku obo-wiązuje data na oryginalnym dowodzie zakupu. W przypadku dochodzenia roszczeń gwarancyjnych na- leży zwrócić się z tym oświadczeniem gwarancyjnym oraz paragonem potwierdzającym zakup urządze-nia do sprzedawcy, u którego urządzenie zostało zakupione lub do najbliższego autoryzowanego punktu obsługi klienta. Niniejsze zobowiązanie gwarancyjne nie narusza prawa kupującego do dochodzenia roszczeń u sprzedawcy z tytułu wad.

DEKLARACJA ZGODNOŚCI EWG

Niniejszym oznajmiamy, że ten produkt w wykonaniu dopuszczonym do obrotu odpowiada zharmonizowanym przepisom wytycznych UE, normom bezpieczeństwa UE i normom odnoszącym się do produktu.

Produkt Typ Producent

Hydrofor

Pełnomocnik Wytyczne UE Normy zharmonizowane

Hr. Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz

2006/95/EG 2004/108/EG 2000/14/EG (13)

Kötz, 26.09.2014

EN ISO 3744 zmierzony / gwarantowany HW 1300 INOX 82/83 dB(A)

EN 60335-1; VDE 0700-1:2007-02 EN 60335-2-41; VDE 0700-41:2004-12 EN 60335-2-41/A2; VDE 0700-41/A2:2009-02 EN 55014-1; VDE 0875-14-1:2007-06 EN 55014-1/A1; VDE 0875-14-1/A1:2008-12 EN 55014-2; VDE 0875-14-2:2009-06 EN 61000-3-2; VDE 0838-2:2006-10 EN 61000-3-2/A1; VDE 0838-2/A1:2007-05 EN 61000-3-2/A7; VDE 0838-2/A7:2007-06 EN 61000-3-2/A4; VDE 0838-2/A4:2007-06 EN 61000-3-3; VDE 0838-3:2009-06

ORIGINÁLNÍ NÁVOD K POUŽITÍ

Obsah

O této dokumentaci....66

Popis výrobku....66

Pomoc pri poruchách.... 76

Záruka....77

Vyhlásenie o zhode - ES.... 77

O TEJTO DOKUMENTÁCII
