ПОСІБНИК КОРИСТУВАЧА DUS054 MAKITA

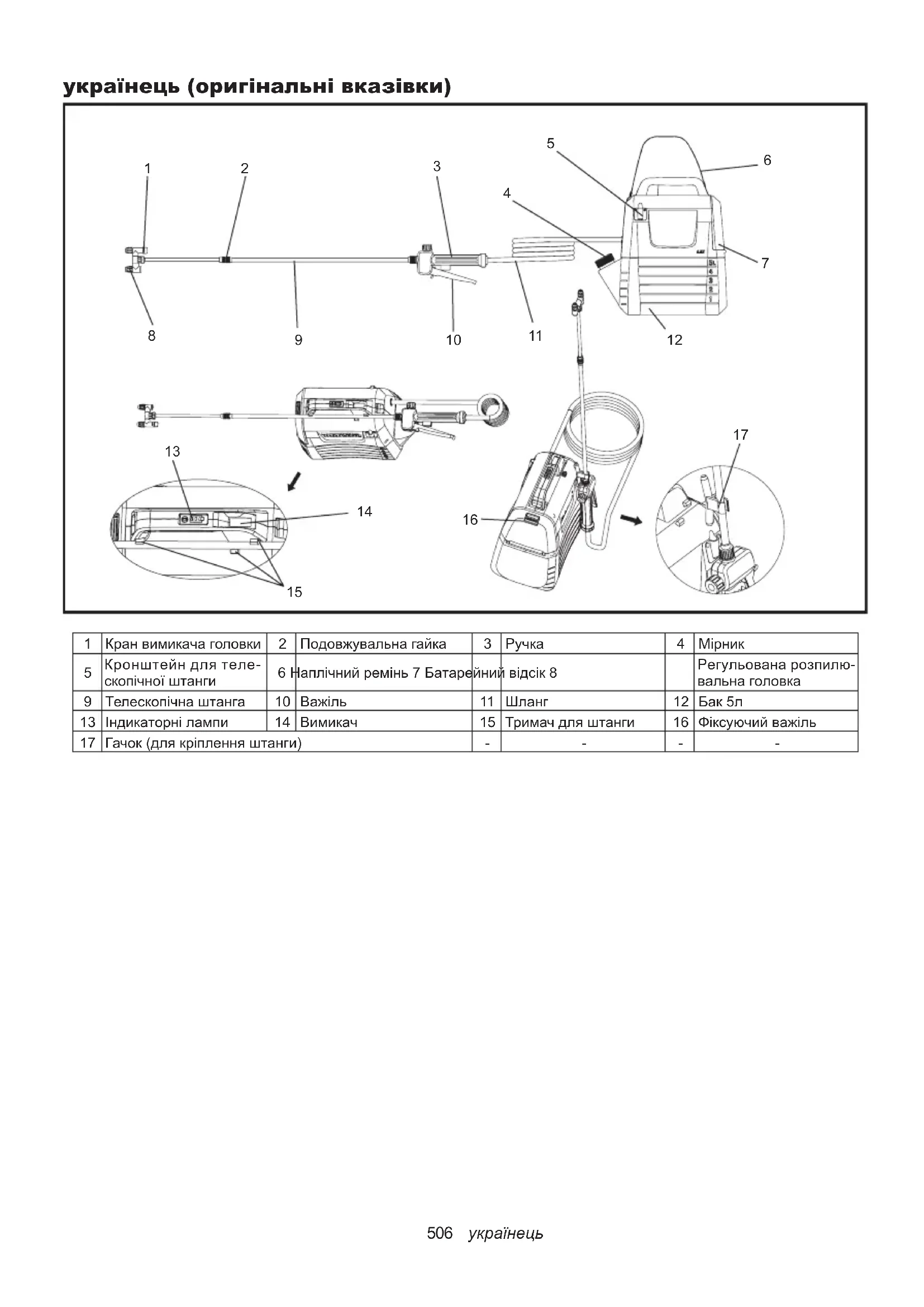

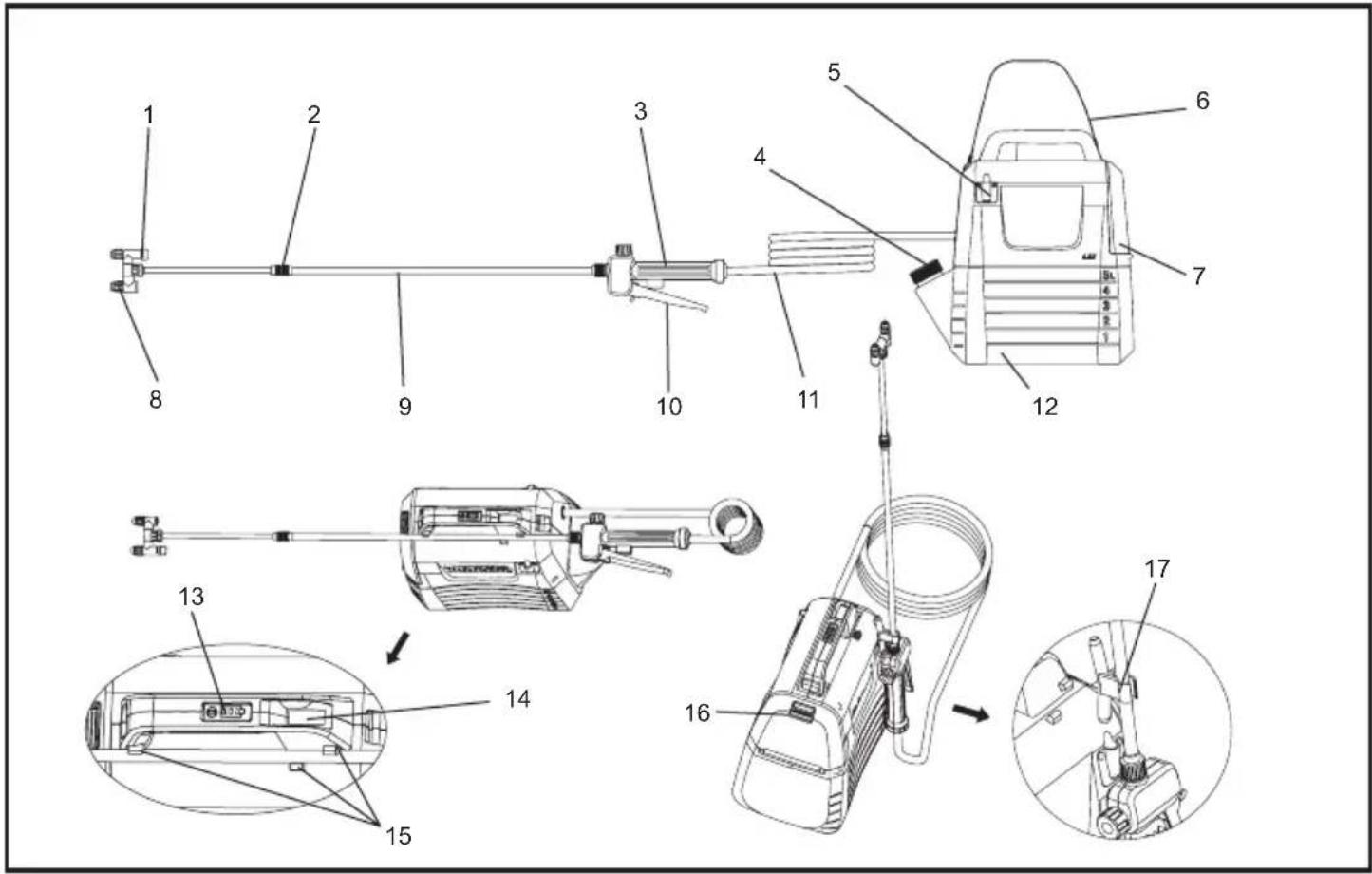

українець (оригінальні вказівки) 1 Кран вимикача головки 2 Подовжувальна гайка 3 Ручка 4 Мірник

Кронштейн для теле- скопічної штанги 6 Наплічний ремінь 7 Батарейний відсік 8 Регульована розпилю- вальна головка 9 Телескопічна штанга 10 Важіль 11 Шланг 12 Бак 5л 13 Індикаторні лампи 14 Вимикач 15 Тримач для штанги 16 Фіксуючий важіль 17 Гачок (для кріплення штанги) - - - -507

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Модель DUS054 Номінальна напруга 18В постійного струму Місткість бака 5 л Довжина шланга 1,7 м Загальна довжина у розкладеному стані 50 - 70 см Тип форсунки 2-головковий режим (перемикання на одноголовко-

Макс. робочий тиск 0,3 МПа Робочий тиск зі стандартною форсункою Макс. Прибл. 0,26 МПа Мін. Прибл. 0,13 МПа Витрата зі стандартною форсункою Макс. Прибл. 0,91 л/хв Мін. Прибл. 0,47 л/хв Гвинт кріплення форсунки G 1/4" Розміри (Д×Ш×В) 343 × 182 × 368 мм Вага нетто 3,2 - 3,5 кг

• У зв’язку з нашою постійною програмою досліджень та розробок технічні характеристики можуть змінюва- тися без попереднього повідомлення.

• Технічні характеристики можуть відрізнятися в залежності від країни.

• Вага може відрізнятись в залежності від додаткових компонентів, включаючи картридж для акумуляторра. Найлегша і найважча комбінації згідно з Процедурою ЕРТА 01/2014 наведені в таблиці. Застосовні картридж для акумулятора й зарядний пристрій Картридж для акумулятора BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Зарядний пристрій DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Залежно від регіону проживання деякі з перелічених вище акумуляторних картриджів та зарядних при- строїв можуть не бути у наявності. ПОПЕРЕДЖЕННЯ: Використовуйте лише перелічені вище картриджі для акумуляторів та заряд- них пристроїв. Використання будь-яких інших акумуляторних картриджів і зарядних пристроїв може при- звести до травм і/або займання. ПОПЕРЕДЖЕННЯ: Не використовуйте з цим приладом проводовий блок живлення, наприклад адаптер батареї або портативний блок живлення. Кабель такого джерела живлення може перешкоджати роботі та призвести до травмування.

Наступні символи використовуються до обладнання. Перед використанням переконайтеся, що ви розумієте їх

Використовуйте засоби захисту вух. Попередження Ni-M

Li-ion Тільки для країн ЄС Через наявність в обладнанні небезпеч

них компонентів відходи електричного та електронного обладнання, акумулятори та батареї можуть негативно впливати на навколишнє середовище та здоров’я

Не викидайте електричні та електронні прилади або батареї разом з побутовими

Відповідно до директиви ЄС стосовно від

ходів електричного та електронного облад- нання, акумуляторів, батарей та відходів акумуляторів і батарей, а також відповідно до її адаптації до національного законодав

ства, відходи електричного обладнання, батареї та акумулятори слід зберігати окремо й доставляти на пункт роздільного збору комунальних відходів, який працює з дотриманням правил охорони навколиш

нього середовища. Це позначено символом у вигляді пере

кресленого сміттєвого контейнера з коле- сами, нанесеним на обладнання. Використовуйте респіратор. Носіть захисні

Не використовуйте під дощем і не залишайте обприскувач на відкритому повітрі під час дощу. Ознайомтеся з інструкцією з експлуатації. При розпилюванні, не допускайте сторонніх.508 ПРИЗНАЧЕННЯ Цей прилад призначений для обприскування.

Типовий рівень шуму, зважений за кривою A, визна-чений відповідно до EN62841-1:Рівень звукового тиску (L ): 70 дБ (A) чи меншеПохибка (K): 3 дБ (A)ПРИМІТКА: Зазначені значення шумового забруд-нення були виміряні відповідно до стандартного методу випробувань і можуть бути використані для порівняння приладів.ПРИМІТКА: Зазначені значення шумового забруд-нення також можуть бути використані для попере-дньої оцінки впливу.ПОПЕРЕДЖЕННЯ: Використовуйте засоби захисту вух.ПОПЕРЕДЖЕННЯ: Шумове забруднення під час фактичного використання електропри-ладу може відрізнятися від зазначеного(их) значення(значень) залежно від способів вико-ристання приладу, особливо від виду обробки. ПОПЕРЕДЖЕННЯ: Обов’язково визна- чте заходи безпеки для захисту оператора на основі оцінки впливу в реальних умовах засто-сування (з урахуванням усіх етапів робочого циклу, таких як час, коли прилад вимкнений і коли він працює в режимі холостого ходу, крім часу спрацьовування). Загальна величина вібрації (векторна сума трьох напрямків) визначена згідно з EN62841-1:Режим роботи: робота на холостому ходуВібрація (a ): 2,5 м/с або меншеПохибка (K): 1,5 м/с ПРИМІТКА: Зазначені значення вібрації були виміряні відповідно до стандартного методу випро-бувань і можуть бути використані для порівняння приладів.ПРИМІТКА: Зазначені значення вібрації також можуть бути використані для попередньої оцінки впливу. ПОПЕРЕДЖЕННЯ: Вібрації під час фак- тичного використання електроприладу може відрізнятися від зазначеного(их) значення(зна-чень) залежно від способів використання при-ладу, особливо від виду обробки. ПОПЕРЕДЖЕННЯ: Обов’язково визна- чте заходи безпеки для захисту оператора на основі оцінки впливу в реальних умовах засто-сування (з урахуванням усіх етапів робочого циклу, таких як час, коли прилад вимкнений і коли він працює в режимі холостого ходу, крім часу спрацьовування). Декларація відповідності ЄС Лише для європейських країнДекларація відповідності ЄС включена в Додаток А до цього посібника з експлуатації.

Користування цим приладом дозволяється дітям від 8 років, особам з обмеженими фізич- ними, сенсорними чи психіч- ними можливостями та особам з недостатнім досвідом і знан- нями лише під наглядом та після інструктажу з правил без- пеки користування приладом та небезпек, пов’язаних з його експлуатацією. Дітям забо- ронено гратись з приладом. Дітям не дозволено проводити очищення та догляд за прила- дом без нагляду дорослих. Загальні застереження щодо безпеки електроприладу ПОПЕРЕДЖЕННЯ: Ознайомтесь із усіма попередженнями про безпеку, інструкціями, ілюстраціями та технічними характеристиками, що постачаються з цим електроприладом. Недотримання вимог, які містяться в наступних інструкціях, може призвести до ураження елек-тричним струмом, пожежі та/чи серйозних травм. Збережіть усі попередження та інструкції для повторного озна- йомлення у майбутньому. Термін «електро прилад» у текстах попереджень означає ваш електро прилад, який працює від мережі електропостачання (дротовий) або від бата-реї живлення (бездротовий).Безпека місця експлуатації1. Підтримуйте чистоту та добре освітлення у місці експлуатації. Захаращені або темні місця створюють умови для нещасних випадків.2. Не використовуйте електро прилади за наявності вибухових речовин в оточуючому середовищі, таких як легкозаймисті рідини, гази або пилок. Електро прилади генерують іскри, які можуть запалювати пил або гази.3. Подбайте про те, щоб поруч з вімкненим елек-тро приладом не було дітей або сторонніх осіб. Усе, що відволікає вашу увагу, може при-звести до втрати контролю.509

Вилки електро приладу мають відповідати роз'єму розетки. У будь-якому випадку ніколи не змінюйте штекер. Не використовуйте ніякі вил

ки-адаптори з заземленими електро приладами. Незмінені вилки та відповідність вилок роз'ємам розеток знижує ризик удару електричного струму.

2. Уникайте контакту вашого тіла з заземленими

поверхнями, такими як труби, радіатори, печі та холодильники. Ризик удару електричним струмом вище, якщо ваше тіло заземлене.

Захищайте електро прилади від дощу та інших дже- рел вологи. Потрапляння води всередину електропри- ладу підвищує ризик ураження електричним струмом.

Використовуйте шнур тільки за призначенням. Ніколи не переносьте електро прилад тримаючи або тягнучи за шнур; не тягніть за шнур вими

каючи прилад з розетки. Тримайте шнур подалі від нагріву, масла, гострих країв або рухомих деталей. Пошкоджені або заплутані шнури підви

щують ризик удару електричного струму.

Під час використання електро приладу на вулиці використовуйте додатковий шнур, який призначе

ний для використання зовні. Використання додат- кового шнуру, який призначений для використання зовні, зменьшує ризик удару електричного струму.

Якщо використання електроприладу у вологих умовах неможливо уникнути, використовуйте джерело електроенергії, захищене пристроєм захисту від замикання (RCD). Використання пристрою захисту від замикання (RCD) зменьшує ризик удару електричного струму.

Електричні прилади можуть створювати елек- тромагнітні поля (ЕМП), які не є шкідливими для користувача. Однак користувачі, які мають кардіостимулятори та інші подібні медичні при

строї, повинні звернутися до виробника свого при- строю та/чи лікаря, щоб проконсультуватись перед тим, як користуватися цим електроприладом. Особиста безпека

1. Будьте пильні, уважні до того, що ви робите,

та прислухайтеся до здорового глузду під час експлуатації приладу. Не використовуйте електро прилад, якщо ви стомлені або зна- ходитеся під впливом наркотичних речовин, алкоголю або ліків. Секунда неуважності під час використання електро приладів може призве- сти до серйозного фізичного пошкодження.

Використовуйте засоби індивідуального захи- сту. Завжди носіть захисні окуляри. Постійне використання захисних засобів, таких як респі

раторна маска, захисне взяття проти ковзання, шолом або засоби для захисту вух для відповід

них умов знижує ризик тілесних ушкоджень.

Запобігайте ненавмисному пуску. Перед під- ключенням до мережі електроенергії та/чи аку- муляторного блоку, підняттям або перенесен- ням обладнання, переконайтесь, що перемикач знаходиться у положенні вимкнено. Якщо при перенесенні або зарядженні електроприладу ви будете тримати палець на вимикачі приладу, це може призвести до нещасних випадків.

До того, як вмикати електро прилад, усуньте регулюючий ключ. Регулюючий ключ або інший ключ прикріплений до рухаючоїся частини електро інструменту може призвести до нещасних випадків.

Не відводьте прилад на відстань, яка перевищує длину шнуру електропостачання. Завжди кріпко тримайтеся на ногах та не втрачайте балансу. Це дозволяє краще контролювати електро прилад в разі виникнення непередбаченних обставин.

6. Одягайтеся належним чином. Не носіть

вільний одяг або прикраси. Тримайте своє волосся, рукавички та одяг подалі від рухо- мих частин. Повільний одяг, прикраси або довге волосся можуть потрапити до рухайчихся частин.

7. Якщо були надані пристрої для приєднання

до пилевсосуючого та пилезборного облад- нання, слідкуйте за тим, щоб вони були приєднані та використовувалися належним чином. Використовуйте прилад для пилозбору для пониження ризику нещасних випадків пов'я- заних з розповсюдженням пилу.

Не дозволяйте оманливому враженню досвіду частого використання приладів нехтувати прин

ципами безпеки приладів. Недбале поводження може призвести до серйозних травм за секунди.

9. Завжди носіть захисні окуляри, щоб захи-

стити очі від травм під час використання електроприладів. Захисні окуляри повинні відповідати стандарту ANSI Z87.1 в США, EN 166 в Європі або AS/NZS 1336 в Австралії/ Новій Зеландії. В Австралії/Новій Зеландії законодавчо встановлена вимога носити також захисний щиток для обличчя. Роботодавець несе відповідальність за забезпечення використання відповідних засобів безпеки операторами приладів та іншими особами в безпосередній зоні роботи. Використання та догляд за електро приладами

1. Не докладайте надмірної фізичної сили до

електро приладу. Використовуйте електро прилад, який призначений для вашої задачі. Електроприлад, який призначений для вашої задачі, впорається краще та буде працювати безпечніше за умови експлуатації у темпі, яких відповідає його призначенню.

Не використовуйте електро прилад, якщо пере- микач не рухається між позиціями «увімкнено» та «вимкнено». Будь-який електро прилад, який неможливо вмикати та вимикати через перемикач, є небезпечним та має бути відремонтований.

3. Перш ніж виконувати будь-які налаштування,

замінювати приладдя або зберігати електро- прилад, відключіть штепсель від джерела електроживлення та/або вийміть акумулятор- ний блок, якщо він знімний, від електропри- ладу. Такі міри безпеки знижують ризик випадко- вого увімкнення приладу.

Зберігайте вимкнені електроприлади подалі від дітей та не дозволяйте особам, які не знайомі з електроприладом, який описано у цих інструкціях, використовувати електроприлад. Електро прилади в руках недосвідчених користувачів небезпечні.510

5. Виконуйте технічне обслуговування електро-

приладу та приладь. Перевіряйте електро- прилад на невідповідність частин або застря- гання рухомих частин, наявність поламок або інші фактори, які можуть впливати на роботу електроприладу. За наявності ушкоджень, забезпечте ремонт приладу до того, як його використовувати. Недостатнє технічне обслуго- вування часто призводить до нещасних випадків.

6. Підтримуйте гостроту та чистоту ріжучих

частин. Ріжучі прилади, які належним чином обслуговуються, мають більш низький ризик застрягти та ними легше керувати.

7. Використовуйте електроприлад, компо-

ненти та частини у відповідності з цими інструкціями, беручи до уваги умови експлу- атації та задачі, які підлягають виконанню. Використання електроприладу для виконання задач, для яких він не призначений, може при- звести до нещасних випадків.

8. Тримайте ручки та поверхню захоплення

сухими, чистими, без слідів оливи та жиру. Слизькі ручки та поверхні захоплення не доз- воляють безпечно поводитися та контролювати прилад у несподіваних ситуаціях.

Під час використання приладу не одягайте тканинні робочі рукавички, які можуть заплута

тись. Заплутування тканинних робочих рукавичок у рухомих частинах може призвести до травмування. Користування та догляд за акумуляторним інструментом

Заряджайте тільки за допомогою зарядного пристрою, вказаного виробником. Зарядний пристрій, що підходить для одного типу акумулятор

них блоків, може створити небезпеку займання при використанні з іншим акумуляторним блоком.

Використовуйте обладнання лише зі спеціально передбаченими для цього акумуляторними бата

реями. Використання будь-яких інших акумулятор- них батарей може призвести до травм і займання

Якщо акумуляторний блок не використовується, тримайте його подалі від інших металевих предметів, таких як скріпки для паперу, монети, ключі, цвяхи, гвинти або інші дрібні металеві предмети, які можуть з’єднати один контактний вивід з іншим. Коротке замикання на клемах аку

мулятора може призвести до опіків або займання.

4. За неналежних умов рідина може викидатись

з акумулятора; уникати контактів. Якщо кон- такт трапився випадково, то змийте її водою. Якщо рідина потрапила в очі, додатково зверніться за медичною допомогою. Рідина, що викидається з акумулятора, може викликати подразнення або опіки.

5. Не використовуйте пошкоджений чи змінений

акумуляторний блок чи прилад. Пошкоджені або змінені акумулятори можуть вести себе непередбачувано, що може призвести до пожежі, вибуху або ризику отримання травми.

6. Не піддавайте акумуляторний блок або при-

лад впливу вогню або надмірної темпера- тури. Вплив вогню або температури вище 130 °C може призвести до вибуху.

Дотримуйтесь усіх інструкцій по заряджанню та не заряджайте акумулятор або прилад поза діапазоном температур, зазначеним в інструк

ції. Неправильне заряджання або заряджання при температурах, що виходять за межі зазначеного діапазону, може призвести до пошкодження аку

мулятора і підвищення ризику загоряння. Ремонт та обслуговування

Доручайте ремонт свого електроприладу особі, яка має відповідну кваліфікацію та використо

вує виключно запасні частини ідентичні ори- гінальним. Це допоможе підтримувати достатній рівень безпеки у використанні електро приладу.

Ніколи не проводьте обслуговування пошко- джених акумуляторних блоків. Обслуговування акумуляторних блоків повинен виконувати тільки виробник або уповноважений постачальник послуг.

3. Дотримуйтесь інструкцій щодо змащування та

заміни приладь. Попередження про безпеку акуму- ляторних садових обприскувачів ПОПЕРЕДЖЕННЯ: Небезпека пожежі або вибуху. Не розпилюйте легкозаймисті рідини, наприклад бензин. Перевірте наявність цього символу на контейнері. ПОПЕРЕДЖЕННЯ: Деякі засоби, призначенні для розпилення за допомогою обприскувачів, містять хімічні речовини, які, як відомо, виклика

ють онкологічні захворювання, ураження плоду чи іншу шкоду для репродуктивної системи. Деякі приклади таких хімічних речовин:

сполуки в інсектицидах, гербіцидах та пестицидах;

миш'як та хром із хімічно оброблених пиломатеріалів. Дотримуйтесь інструкцій на контейнерах при поводженні з такими засобами. Щоб зменшити вплив цих хімічних речовин, носіть затверджені засоби захисту, такі як захисні маски для обличчя, спеціально розроблені для фільтрації спреїв, рукавички та інші відповідні захисні засоби.

Перш ніж використовувати будь-який пестицид або інший засіб для розпилення за допомогою цього обприскувача, уважно прочитайте етикетку на оригінальній упаковці та дотримуйтесь вказівок на ньому. Деякі засоби для розпилення небезпечні, і їх не слід використовувати в цьому обприскувачі, оскільки вони можуть його пошкодити та спричинити серйозні тілесні ураження або шкоду майну.

Небезпека ураження електричним струмом. Ніколи не проводьте розпилення у бік електричних розеток.

Не використовуйте комерційні хімічні речовини або хімічні речовини для комерційних або промислових цілей. Використовуйте лише хімічні засоби для газонів та садів на водній основі.

Не наливайте гарячу або киплячу рідину в бак. Вони можуть послабити чи пошкодити шланг або бак. ■ Ділянка, на якій проводиться розпилення, має добре провітрюватися. ■ Уникайте проведення розбризкування у випадку сильних вітрів. Аерозольний струмінь може випадково попасти на рослини або пред- мети, які не слід обприскувати.

Зберігайте обприскувач у захищеному, добре прові- трюваному приміщенні з порожнім баком для рідини.

Не використовуйте їдкі (лужні) самонагрівальні або корозійні (кислотні) рідини з цим обприску

вачем. Вони можуть спричинити корозію метале- вих деталей або послабити бак і шланг.511

■ Слід ознайомитись із вмістом хімічної речо- вини, що розпилюється. Ознайомтеся з усіма паспортами безпеки матеріалів (MSDS) та етикетками контейнерів, що додаються до хімічної речовини. Дотримуйтесь інструкцій з техніки безпеки виробника хімічної речовини.

Не залишайте залишок або весь об’єм засобу для розпилення у баку після використання обприску

вача. Проводьте очищення після кожного використання.

Не паліть під час використання обприскувача, або розпилюйте у місцях, у яких присутні іскра або полум’я. ■ Ризик загоряння. Не спорожнюйте прилад без- посередньо на шкіру. ■ Щоб зменшити ризик ураження електричним струмом, не ставте обприскувач у воду або іншу рідину. Не розміщуйте і не зберігайте обприскувач у місці, у якому можливе його падіння або втягнення у ванну або раковину.

Проводьте технічне обслуговування приладу. Проведіть ретельний огляд внутрішньої та зов

нішньої поверхні обприскувача , а також компо- нентів перед кожним використанням. Перевірте шланги на предмет зношеності чи пошкодження, герметичність, засмічення форсунок, відсутність або пошкодження деталей. За наявності ушко

джень, забезпечте ремонт приладу до того, як його використовувати. Недостатнє технічне обслу

говування часто призводить до нещасних випадків. ■ Від'єднайте акумуляторну батарею від приладу перед зливанням, очищенням або зберіганням обприскувача. Такі профілактичні заходи знижують ризик випадкового запуску. ■ Завжди носіть захисні окуляри з бічними щитками або захисні окуляри, позначеними відповідно до ANSI Z87.1. У випадку невико- нання цієї вимоги рідина може потрапити в очі, що призведе до серйозних травм.

Застосовуйте респіраторний захист. Під час вико- ристання обприскувача використовуйте захисну маску для обличчя або респіратор. Дотримання цього правила знизить ризик серйозних травм.

Акумуляторні прилади не потрібно підключати до електричної розетки; тому вони завжди перебувають у робочому стані. Пам’ятайте про можливі небезпеки, коли не використовуєте акумуляторний прилад або змінюєте при

ладдя. Виймайте акумуляторний блок, якщо не використовуєте прилад. Дотримання цього правила знизить ризик ураження електричним струмом, пожежі або серйозних травм.

Не розміщуйте акумуляторні прилади або акуму- ляторні батареї до них поблизу вогню або тепла. Це знизить ризик вибуху та можливо травмування.

Не чавіть, не кидайте та не пошкоджуйте акуму- ляторний блок. Не використовуйте акумулятор- ний блок або зарядний пристрій, які впали або зазнали різкого удару. Пошкоджена акумуляторна батарея може вибухнути. Негайно утилізуйте акуму

ляторну батарею, що впала або була пошкоджена. ■ Акумуляторні батареї можуть вибухнути в присутності джерела займання, наприклад індикаторна лампа. Щоб зменшити ризик сер- йозних травм, ніколи не використовуйте безпро- водові вироби у присутності відкритого полум’я. Акумуляторна батарея, що вибухнула, може потрапляти на сміття та хімічні речовини. У разі потрапляння негайно промити водою. ■ Не заряджайте акумуляторну батарею у воло- гому місці. Дотримання цього правила знижує ризик ураження електричним струмом.

Для забезпечення найкращих результатів акуму- ляторний прилад слід заряджати у місці с темпера- турою вище 10 °C (50 °F), але менше 40 °C (104 °F). Щоб зменшити ризик серйозних травм, не зберігайте прилад на вулиці або в транспортних засобах.

У випадку екстремальних умов використання або температури може статися витік з акумуля

торної батареї. У випадку потрапляння рідини на шкіру негайно промийте її водою з милом. У випадку потрапляння рідини в очі промивайте їх чистою водою принаймні впродовж 10 хвилин, а потім негайно зверніться до лікаря. Дотримання цього правила знизить ризик серйозних травм. ■ Не використовуйте прилад, що працює від акумуляторної батареі, під дощем. ■ Не використовуйте прилад, що працює від акумуляторної батареі, під дощем. Будьте обачні при роботі з акумуляторними батаре- ями, щоб не зачепити батарею провідними матеріалами, такими як обручки, браслети та ключі. Акумуляторна батарея або провідник можуть перегрітися та спричинити опіки. ■ Не кидайте акумулятор(и) у вогонь. Акумуляторний елемент може вибухнути. Перевірьте на відповідність місцевим нормам інструкції з можливої утилізації. ■ Не відкривайте і не пошкоджуйте акумуля- тор(и). Вивільнений електроліт є корозійним і може пошкодити очі та шкіру. Він може бути токсичним, якщо його проковтнути. ■ Уникайте небезпечного середовища - Не вико- ристовуйте прилади у вологих приміщеннях. ■ Використовуйте правильний прилад – Не вико- ристовуйте прилад для будь-якої роботи, крім робіт, для яких призначений прилад. ■ Не перевантажуйте прилад - Прилад забез- печує кращі результати з меншою ймовірністю ризику травмування, коли він працює на швидко- сті, для якої він був розроблений.

Зберігайте прилади у період невикористання в приміщенні - У період, поки прилади не використову

ються, їх слід зберігати у сухому, високому або закри- тому приміщенні у недоступному для дітей місці. ■ Проводьте обслуговування приладу - Тримайте його в чистоті для забезпечення найкращої роботи та зменшення ризику трав- мування. Дотримуйтесь інструкцій щодо заміни приладь. Огляньте шнур приладу, та у випадку його пошкодження направте його на ремонт до уповноваженого сервісного центру. Тримайте ручки сухими, чистими, без слідів оливи та жиру.

Перевірка пошкоджених деталей - Перед подальшим використанням приладу слід ретельно перевірити захисний кожух або іншу пошкоджену деталь, щоб визначити, чи буде він працювати належним чином і виконувати призначені функ

ції. Перевірте налаштування рухомих частин, фіксацію рухомих частин, деталей на предмет бою, кріплення та будь-які інші умови, які можуть вплинути на його роботу. Захисний кожух або іншу пошкоджену деталь слід належним чином відре

монтувати або замінити в уповноваженому сервіс- ному центрі, якщо не вказано інше в цій інструкцій. ■ Не допускайте перевертання баку, якщо не закрита кришка, це може призвести до витоку рідини.512

Важливі інструкції з безпеки для акумуляторного картриджа

1. Перш ніж використовувати акумуляторний

картридж, ознайомтесь з усіма вказівками та попереджувальними позначками на (1) зарядному пристрої (2) акумуляторі та (3) виробі, у якому використовується акумулятор.

2. Не розбирайте й не відкривайте акумулятор-

ний картридж. Це може призвести до пожежі, перегріву або вибуху.

3. Якщо час роботи став надмірно коротким,

негайно припиніть роботу. Це може призве- сти до ризику перегріву, можливих опіків і навіть вибуху.

4. Якщо електроліт потрапив вам в очі, негайно

промийте їх чистою водою і зверніться до лікаря. Це може призвести до втрати зору.

5. Не закорочуйте акумуляторний картридж:

(1) Не торкайтеся клем будь-яким провідним матеріалом. (2) Уникайте зберігання акумуляторного картриджа в контейнері з іншими мета- левими предметами, такими як цвяхи, монети тощо. (3) Не допускайте попадання води або дощу на акумуляторний картридж. Коротке замикання на батареї може викликати струм великої сили, перегрів, можливі опіки і навіть поломку.

6. Не зберігайте й не використовуйте інстру-

мент і акумуляторний картридж у місцях, де температура може досягти або перевищити 50°C (122°F).

7. Не спалюйте акумуляторний картридж,

навіть якщо він сильно пошкоджений або повністю зношений. Акумуляторний кар- тридж може вибухнути при займанні.

8. Не прибивайте цвяхами, не ріжте, не розчав-

люйте, не кидайте пристрій, не кидайте аку- муляторний картридж і не бийте твердими предметами по цьому. Це може призвести до пожежі, перегріву або вибуху.

9. Не використовуйте пошкоджену батарею.

10. Літій-іонні батареї підпадають під дію вимог

законодавства про небезпечні товари. При комерційних перевезеннях, наприклад, третіми особами, експедиторами, треба дотри- муватися особливих вимог щодо упаковки та маркування. Для підготовки товару для відправлення необ- хідна консультація з експертом з питань небез- печних матеріалів. Будь ласка, дотримуйтесь, по можливості, більш детальних національних нормативів. Заклейте стрічкою або закрийте відкриті кон- такти й упакуйте батарею таким чином, щоб вона не могла пересуватися по упаковці.

11. При утилізації акумуляторного картриджа

вийміть його з приладу й утилізуйте в безпечному місці. Дотримуйтесь місце- вих нормативів, що стосуються утилізації акумулятора.

12. Використовуйте батареї тільки з виробами,

зазначеними Makita. Установка батарей на невідповідні вироби може привести до пожежі, перегріву, вибуху або витоку електроліту.

13. Якщо пристрій не використовується протя-

гом тривалого періоду часу, батарея повинна бути витягнута з пристрою.

14. Під час і після використання акумуляторний

картридж може нагріватися, що може призве- сти до звичайних опіків або низькотемпера- турних опіків. Зверніть увагу на поводження з гарячими акумуляторними картриджами.

15. Не торкайтеся клем інструменту відразу

після використання, оскільки вони можуть нагрітися достатньо, щоб викликати опіки.

16. Не допускайте попадання стружки, пилу або

ґрунту в клеми, отвори й пази акумулятор- ного картриджа. Це може призвести до поганої роботи або поломки інструмента або акумуля- торного картриджа.

17. Якщо інструмент не дозволений для вико-

ристання поблизу високовольтних ліній електропередачі, не використовуйте акуму- ляторний картридж поблизу високовольтних ліній електропередачі. Це може призвести до виникнення несправності або поломки інстру- мента або картриджа.

18. Зберігайте акумуляторну батарею в місцях,

недоступних для дітей. ЗБЕРІГАЙТЕ ЦІ ІНСТРУКЦІЇ. ПОПЕРЕДЖЕННЯ: Використовуйте тільки оригінальні акумулятори Makita. Використання невідповідних Makita акумуляторів або батарей, які були змінені, може призвести до розриву батареї, що спричинить займання, травми та пошкодження. Це також призведе до скасування гарантії Makita на прилад та зарядний пристрій Makita. Поради щодо забезпечення макси- мального терміну служби батареї

1. Перед повним розрядженням зарядіть аку-

муляторний картридж. Завжди зупиняйте роботу інструменту і заряджайте акуму- ляторний картридж, коли ви помічаєте меншу потужність інструменту.

2. Ніколи не заряджайте повністю заряджений

акумуляторний картридж. Надмірне заря- дження скорочує термін служби батареї.

3. Заряджайте акумуляторний картридж при

кімнатній температурі в діапазоні 10 °C - 40 °C (50 °F - 104 °F). Дайте гарячому аку- муляторному картриджу охолонути перед зарядженням.

4. Якщо акумуляторний картридж не вико-

ристовується, вийміть його з інструмента або зарядного пристрою.

5. Зарядіть акумуляторний картридж, якщо ви

не використовуєте його протягом тривалого періоду (понад шість місяців).513

ВИКОРИСТАННЯ ТА ДОГЛЯД ЗА АКУМУЛЯТОРНИМ САДОВИМ ОБПРИСКУВАЧЕМ

1. Акумуляторний садовий обприскувач може працювати від літій-іонного акумуляторного картриджа Makita.

Використання будь-яких інших акумуляторних батарей може становити ризик загоряння. Проводьте заря- джання акумуляторних батарей за допомогою зазначеного зарядного пристрою. Зарядний пристрій, що підходить для одного типу акумуляторної батареї, може створити небезпеку займання при використанні з іншою акумуляторною батареєю.

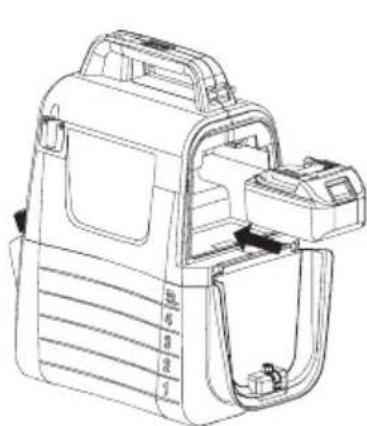

2. Під час вставлення або виймання акумуляторної батареї, покладіть акумуляторний садовий обприскувач

на рівну та стійку поверхню.

3. Не використовуйте батареї, насадки та аксесуари, не рекомендовані виробником цього приладу.

Використання нерекомендованих батарей, насадок та аксесуарів може призвести до серйозних травм.514

Перед виконанням будь-яких робіт на обладнанні завжди переконуйтеся в тому, що обладнання вимкнено, а картридж для акумулятора витягнутий.

Переконайтесь, що всі деталі надійно зібрані, щоб під час роботи приладу не відбулось витоку рідини. Збірка телескопічної штанги

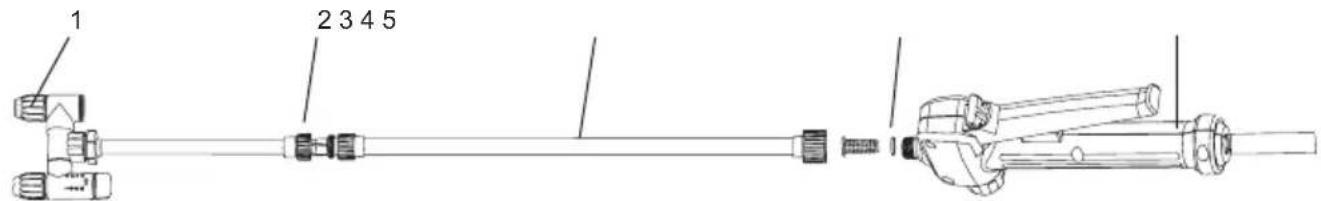

1. Зніміть ковпачок з ручки.

2. Переконайтесь, що ущільнювальне кільце в наявності, після цього натягніть штангу на ручку і надійно

затягніть. Див. мал. 1.

3. Ослабте подовжувальну гайку і витягніть штангу до бажаної довжини.

4. Затягніть подовжувальну гайку.

Регульована розпилю- вальна головка 2 Подовжувальна гайка 3 Телескопічна штанга 4 Ущільнювальне кільце 5 Ручка Мал. 1. Наплічний ремінь Прикріпіть наплічний ремінь до кріплень на приладі, як показано на малюнку. Див. мал. 2.

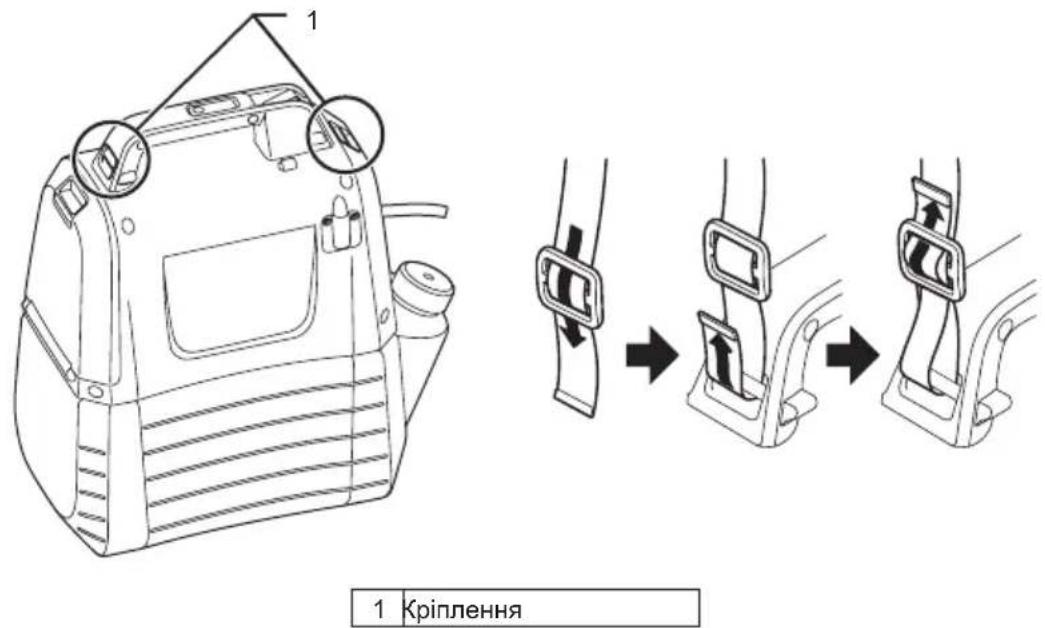

1 Кріплення Мал. 2.515

Перед регулюванням або перевіркою функцій приладу завжди переконуйтеся в тому, що обладнання вимк- нено, а картридж для акумулятора витягнутий. Встановлення або виймання картриджа для акумулятора

• Перед установленням або демонтажем картриджа для акумулятора завжди вимикайте обладнання.

• Під час установлення або демонтажу обережно тримайте обладнання та картридж для акумулятора. Невиконання цієї вимоги може призвести до того, що обладнання або картридж для акумулятора вислизне з рук і призведе до їх походження або травмування.

• Під час установлення картриджа для акумулятора не застосовуйте силу. Якщо картридж не ковзає легко, то він не вставляється правильно. Щоб установити картридж для акумулятора, опустіть фіксуючий важіль, після цього відкрийте кришку бата- рейного відсіку. З’єднайте шип на акумуляторному картриджі з пазом у корпусі та встановіть його на місце. Завжди вставляйте картридж до кінця, допоки він не зафіксується на місці, про що сигналізує невелике кла- цання. Див. мал. 3. Щоб витягти акумулятор для картриджа, витягніть його з приладу шляхом натискання на кнопку. Див. мал. 4. Мал. 3. Мал. 4.516

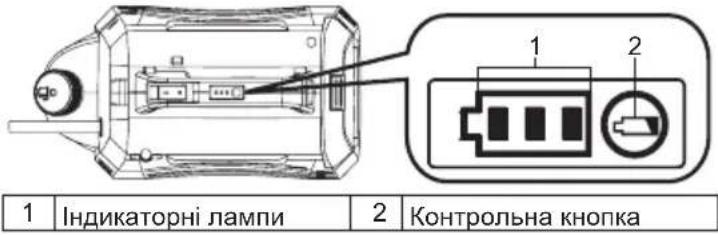

Індикація залишкової ємності акумулятора Натисніть контрольну кнопку на обладнанні, щоб перевірити залишкову ємність акумулятора. Індикаторні лампи загоряються на кількох секунд. Див. мал. 5. Індикаторні лампи Залишкова ємність акумуляторної батареї

• Залежно від умов використання та температури навколишнього середовища індикація може дещо відрізня- тися від фактичної ємності.

Контрольна кнопка Мал. 5. Система захисту машини/акумуляторної батареї Прилад оснащений системою захисту. Ця система автоматично відключає живлення двигуна, щоб про- довжити термін служби приладу та акумуляторної батареї. Прилад автоматично припинить роботу, якщо прилад або акумуляторна батарея знаходяться в одній із наступних умов. - Захист від перевантаження: Коли прилад працює, викликаючи при цьому аномально високий струмінь, при- лад автоматично зупиниться без будь-яких індикацій. У цій ситуації вимкніть прилад та зупиніть програму, що спричинила перевантаження обладнання. Потім увімкніть прилад для повторного запуску. - Захист від перезарядження При зниженні заряду акумуляторної батареї прилад автоматично зупиняється. Якщо прилад не працює, навіть коли перемикачі функціонують, вийміть картридж із батареї та зарядіть його. Індикація залишкової ємності акумулятора Лише для акумуляторних картриджів з індикатором

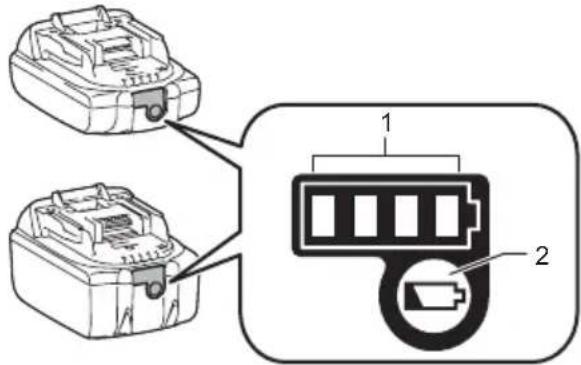

Натисніть контрольну кнопку на акумуляторному картриджі, щоб перевірити залишкову ємність акумулятора. Індикаторні лампи засвітяться на кілька секунд. Індикаторні лампи Залишкова ємність Світить Вимкнений 75 % - 100 % 50 % - 75 % 25 % - 50 % 0 % - 25 % ПРИМІТКА: Залежно від умов використання та температури навколишнього середовища індикація може дещо відрізнятися від фактичної ємності. ПРИМІТКА: Перша (дальня ліва) індикаторна лампа блимає під час роботи захисної системи акумулятора.518

ПОПЕРЕДЖЕННЯ! Завжди дотримуйтесь інструкцій виробника хімічних речовин на маркуванні продукції щодо використання, очищення та зберігання. Проводьте ретельне очищення після кожного використання, дотримуючись інструкцій у розділі «Технічне обслуговування та очищення» цієї інструкції. Хімічні речовини слід зберігати у недоступному для дітей місці. Недотримання цих вимог може призвести до серйозних травм. ПОПЕРЕДЖЕННЯ! ЦЕЙ ВИРІБ ПРИЗНАЧЕНИЙ ДЛЯ РОЗПИЛЕННЯ ПОБУТОВИХ ТА САДОВИХ ХІМІЧНИХ РЕЧОВИН, НАПРИКЛАД ЗАСОБИ ДЛЯ ЗНИЩЕННЯ БУР'ЯНІВ, ФУНГІЦИДИ, ІНСЕКТИЦИДИ ТА ДОБРИВА. ПОПЕРЕДЖЕННЯ: Переконайтеся, що в баку не залишилось залишків раніше використаної хімічної речовини. За її наявності може відбутися хімічна реакція з утворенням шкідливого газу. ПРИМІТКА: Не переповнюйте бак. Це може призвести до пошкодження обладнання. ПРИМІТКА: Рідини для розпилення повинні бути рідкими, їхня консистенція має відповідати консистенції води. Більш густі рідини можуть не розпилюватись належним чином.519

1. Вийміть акумуляторну батарею перед додаванням хімічної рідини в бак.

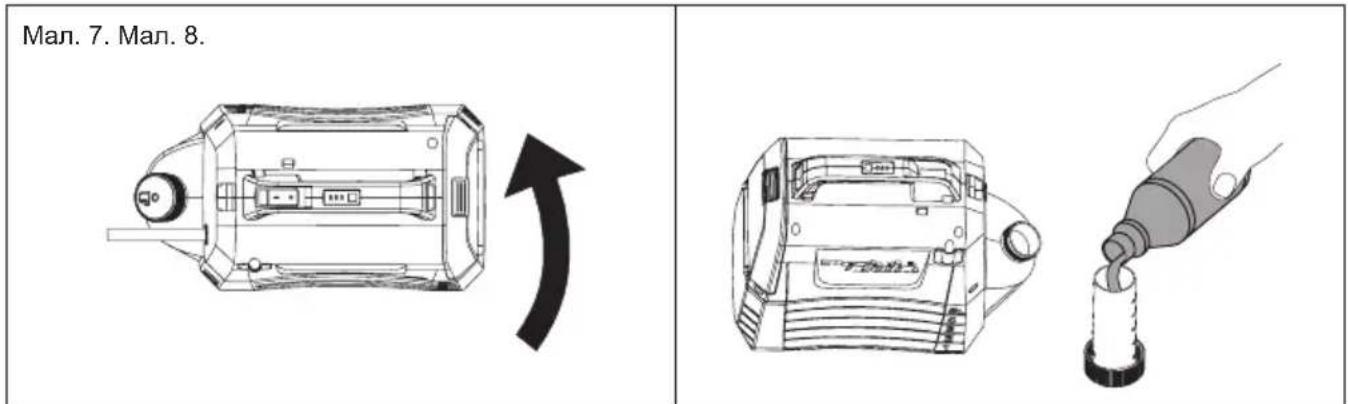

2. Міцно тримайте бак і оберніть його проти годинникової стрілки, щоб відокремити корпус двигуна від бака.

3. Відкрутіть і зніміть мірник.

4. Відміряйте рекомендований об’єм рідини. Мірник призначений для вимірювання до 50 мл (2 унції) рідини.

5. За допомогою мірника обережно вилийте рідину в бак через заливний отвір бака. Також можливо провести

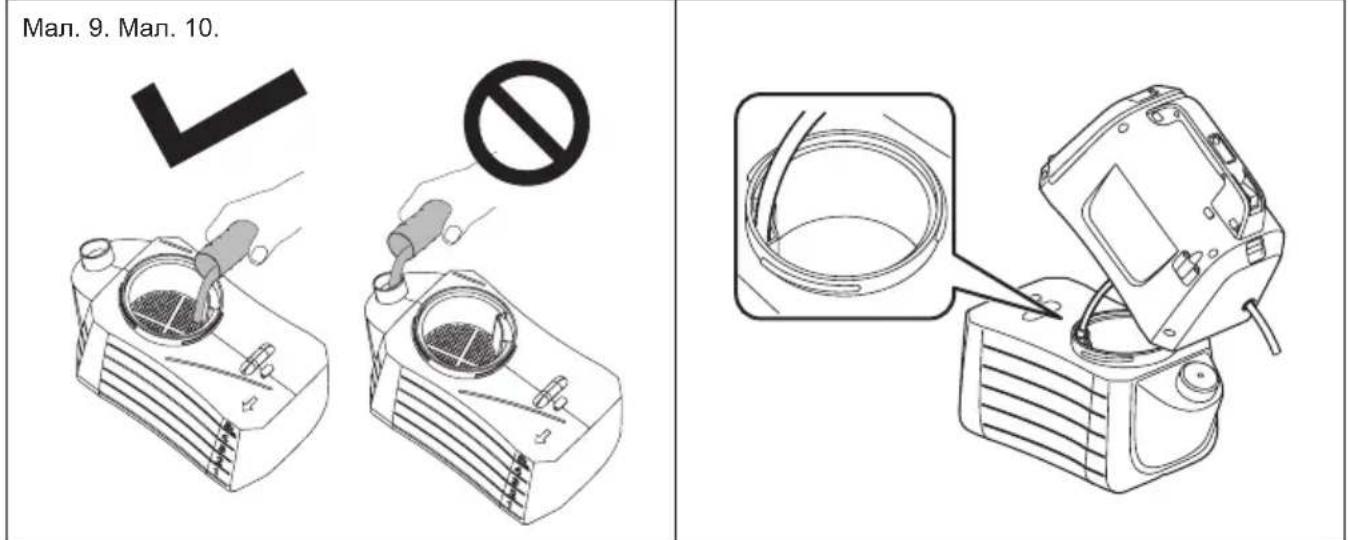

розчинення хімічного засобу у воді в окремій ємності, після чого перелити готовий розчин в бак. Під час додавання хімічної речовини переконайтесь, що ви заливаєте хімічну рідину у бак через заливний отвір, а не через невеликий отвір, призначений для зберігання мірника. Перевірте наявність ситечка для заповне- ння баку. Див. мал. 9.

6. Промийте мірник чистою водою.

7. Встановіть міринк, переконавшись, що він надійно затягнутий.

8. Вставте шланг у вдавлену частину ситечка для заповнення баку. Див. мал. 10.

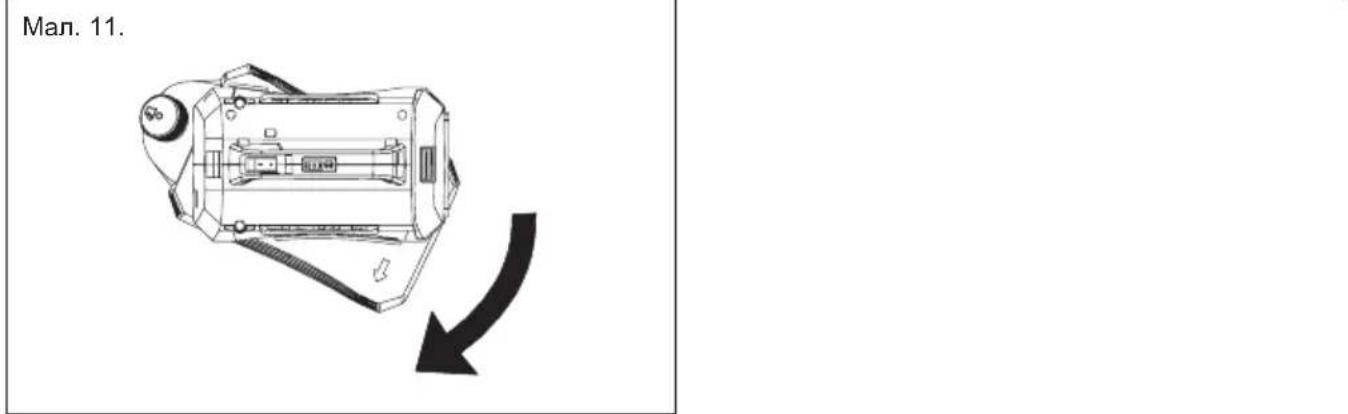

9. Знову прикріпіть корпус двигуна до бака і поверніть його за годинниковою стрілкою до кла-

цання. Див. мал. 11.

ПОПЕРЕДЖЕННЯ! Небезпека пожежі або вибуху. Місце для розпилення повинно добре провітрюватися та бути подалі від іскор або полум’я. ФУНКЦІОНУВАННЯ

Під час експлуатації обладнання надійно надягніть наплічний ремінь на плече. Увімкнення/вимкнення приладу

1. Перед експлуатацією приладу надіньте захисні окуляри та інші засоби захисту.

2. Натисніть вмикач, щоб запустити прилад.

3. Натисніть і утримуйте важіль донизу, щоб розпочати розпилення. Див. мал. 12.

4. Відпустіть важіль, щоб припинити розпилення.

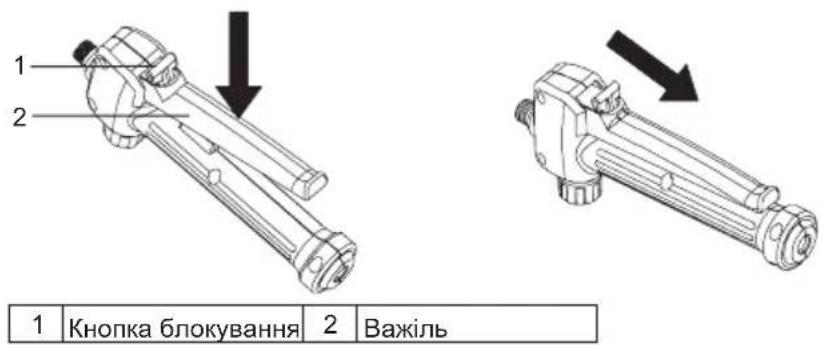

Фіксатор розпилення Функція блокування зручна для безперервного розпилення або у випадку необхідності розпилення на великій

Щоб зафіксувати, натисніть важіль донизу і потягніть кнопку блокування назад, після цього відпустіть важіль. Див. мал. 13

2. Щоб розблокувати фіксатор, натисніть важіль і натисніть кнопку блокування вперед.

Примітка: Перш ніж вставляти акумуляторну батарею в прилад, переконайтесь, що важіль не заблокований за допомогою фіксатора.

Мал. 12 Мал. 13 Налаштування до одноголовкового типу

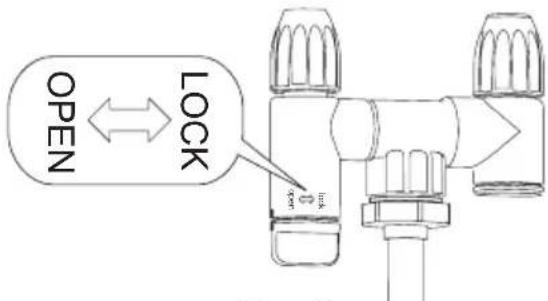

1. Поверніть кран у бік «lock», щоб використовувати прилад для одноголовкового розпилення. Див. мал. 14.

23(1 /2&. ORFN RSHQ Мал. 14. Налаштування струменя Можна використати те, що розпиляло або уприскування рідина за допомогою регульованої голівки форсунки.

1. Вийміть акумуляторний блок з приладу.

2. При необхідності того, що розпиляло рідини слід загвинчувати регу-

льовану голівку форсунки.

3. При необхідності уприскування рідини слід розгвинчувати регульо-

вану голівку форсунки.

• Не перевертайте кран більше, ніж на 180°.

• Це може призвести до поломки дисперсного отвору.

• Не допускайте випадкового торкання важеля форсунки, спираючись насадкою на підставку форсунки, щоб уникнути помилкового розпилення.

• Не залишайте залишки хімічних речовин у баку протягом тривалого періоду часу. Це може призвести до пошкодження частин та скоротити термін служби виробу.

ПОПЕРЕДЖЕННЯ! Ніколи не встановлюйте пристрій на землі під час його експлуатації. Завжди уникайте намокання обладнання та акумулятора. Не розпилюйте поблизу або безпосередньо біля

1. Направляйте форсунку розпилювача безпосередньо на рослини або предмети, які ви бажаєте розпилити.

2. Ніколи не спрямовуйте кінець штанги на себе чи інших осіб в оточенні.

3. Слід пам’ятати при ефект розбризкування назад, тому слід стояти достатньо далеко від предмета, що роз-

пилюється, щоб запобігти розбризкуванню на вас.

4. Ніколи не направляйте аерозольний струмінь в напрямку людей або тварин; завжди розпилюйте з підвітря-

5. Уникайте проведення розбризкування у випадку сильних вітрів. Аерозольний струмінь може випадково

попасти на рослини або предмети, які не слід обприскувати. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ОЧИЩЕННЯ

Перед проведенням огляду або технічного обслуговування завжди переконуйтеся в тому, що обладнання вимкнено, а картридж для акумулятора. Для забезпечення БЕЗПЕКИ і НАДІЙНОСТІ виробу, ремонт, будь-яке інше технічне обслуговування або регу- лювання повинні виконуватися авторизованими або заводськими сервісними центрами Makita, завжди з вико- ристанням запасних частин Makita. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ПОПЕРЕДЖЕННЯ! Щоб уникнути серйозних травм, завжди виймайте акумуляторну батарею з обладнання під час очищення або технічного обслуговування. ПОПЕРЕДЖЕННЯ! Завжди носіть захисні окуляри з бічними щитками або захисні окуляри, позначеними відповідно до ANSI Z87.1. У випадку невиконання цієї вимоги рідина може потрапити в очі, що призведе до серйозних травм. ПОПЕРЕДЖЕННЯ! Під час обслуговування використовуйте лише ідентичні запасні частини. Використання будь-яких інших запчастин може становити небезпеку або призвести до пошкодження виробу. ПОПЕРЕДЖЕННЯ! Не допускайте контакту гальмівних рідин, бензину, олив тощо з пластиковими деталями. Хімічні речовини можуть пошкодити, послабити або руйнувати пластиковий матеріал, що може призвести до серйозних травм. ПРИМІТКА: Періодично перевіряйте весь виріб на наявність пошкоджених, відсутніх або незакріплених деталей, таких як гвинти, гайки, болти, ковпачки тощо. Надійно затягніть усі кріплення та ковпачки і не використовуйте виріб, допоки не будуть замінені всі відсутні або пошкоджені деталі. Будь ласка, зверніться у сервісну службу або до кваліфікованого сервісного центру для отримання допомоги. ПРИМІТКА: Ніколи не використовуйте бензин, розчинник, розріджувач, спирт тощо. Це може привести до знебарвлення, деформації або утворення тріщин. ЗАГАЛЬНЕ ОБСЛУГОВУВАННЯ: Уникайте застосування розчинників під час очищення пластикових деталей. Більшість пластикових матеріалів пошкоджуються від різних типів комерційних розчинників і можуть бути пошкоджені у випадку їх використання. Використовуйте чисту ганчірку для видалення бруду, пилу, оливи, жиру

ОЧИЩЕННЯ ПРИЛАДУ ПОПЕРЕДЖЕННЯ! Завжди зберігайте та утилізуйте хімічні речовини належним чином. Утилізацію забрудненої промивної води слід проводити відповідно до вимог місцевих норм та законів.522

ЗЛИТТЯ РІДИНИ З БАКА Якщо у баку після обприскування залишилась рідина, її необхідно злити перед проведення очищення.

• Зніміть батарейний відсік.

• Від’єднайте корпус двигуна від бака.

• Злийте рештки через заливний отвір. ПРИМІТКА: Злийте рідину в оригінальну ємність. Не зберігайте хімічні рідини у баку. ОЧИЩЕННЯ БАКА

• Наповніть бак на одну третю чистою водою. Допускається додавання невеликої кількості м’якого побутового засобу для очищення. ПРИМІТКА: Забороняється використовувати легкозаймисті хімічні речовини або абразивні миючі засоби для очищення бака.

• Протріть бак ззовні за допомогою чистої, сухої ганчірки.

• Під’єднайте корпус двигуна до бака.

Установіть батарейний відсік. Проведіть процедуру розприскування, допоки бак не спорожніє. Під час цієї про- цедури направляйте аерозольний струмінь у зону, яка не зазнає пошкоджень від розчину, що розпилюється.

• Повторно наберіть чистої води у бак і повторіть процедуру з чистою водою. Може виникнути необхідність ополоснути бак ще раз, після цього знову злийте рідину, як описано вище.

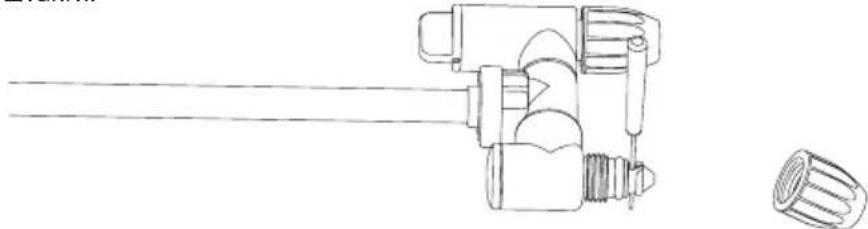

Перед монтажем всіх деталей і розміщення приладу для зберігання дозвольте повністю просохнути всім деталям. ОЧИЩЕННЯ ФОРСУНКИ У випадку засмічення форсунки проведіть її очищення.

• Зніміть батарейний відсік.

• Відкрутіть та зніміть ковпачок форсунки з регульованої головки штанги.

• Просуньте невеликий дріт через наявні отвори для очищення від сміття. Після цього промийте за допомогою

• Протріть регульовану головку за допомогою чистої, сухої ганчірки та установіть ковпачок форсунки на регу- льований головці штанги. ОЧИЩЕННЯ НАСОСА Якщо обприскувач припинив подавати рідину з баку або не утворює аерозольний струмінь при першому вико- ристанні чи після тривалого зберігання, Проведіть процедуру очищення насосу у наступному порядку:

1. Вимкніть обладнання та вийміть акумуляторну батарею.

2. Від’єднайте штангу від ручки.

3. Вилийте решту рідини або перелийте залишок рідини в інший контейнер, щоб бак був пустим.

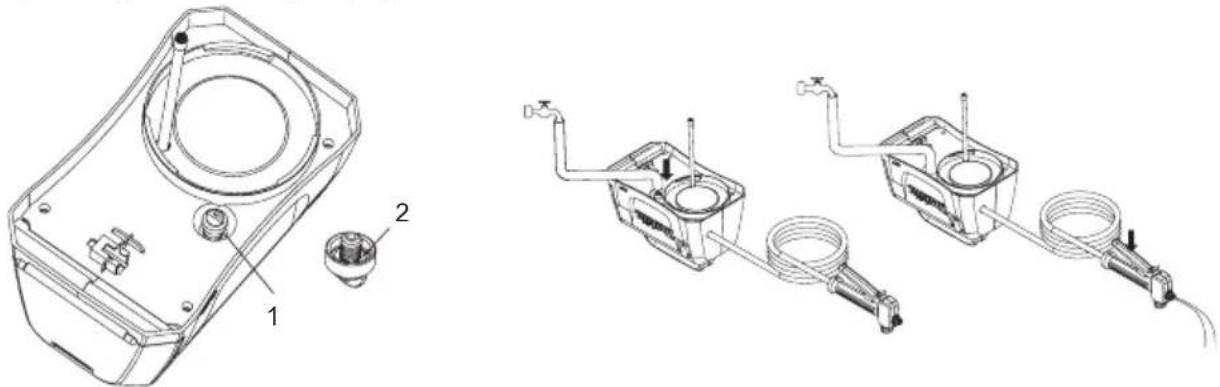

4. Відділіть корпус двигуна від баку та поверніть його по вертикалі. Див. мал. 16.

5. Відкрутіть червоний ковпачок, щоб відкрити вхідний отвір для рідини, після цього під’єднайте отвір до водо-

провідного крана. Перевірте, щоб ущільнювальне кільце знаходилось всередині червоного ковпачка.

6. Повільно відкрийте водопровідний кран і одночасно настисніть важіль донизу, щоб вода змила будь-який

бруд, який причепився до стінок насоса. Див. мал. 17.

7. Від'єднайте водопровідний кран та установіть червоний ковпачок. Переконайтесь, що ущільнювальне

кільце знаходиться на місці всередині ковпачка. Мал. 15.

Мал. 16. Мал. 17. 1 Червоний ковпачок 2 Ущільнювальне кільце523

Ці приладдя або додаткові пристрої рекомендовані для використання з інструментом Makita, зазначеним у цій інструкції. Використання будь-якого іншого приладдя або пристосувань може становити небезпеку отримання травм. Використовуйте приладдя або насадку тільки за призначенням. Якщо вам потрібна додатковаї інформація щодо цього приладдя, зверніться до місцевого сервісного центру Makita.

• Оригінальні батарея і зарядний пристрій Makita.

• Деякі найменування зі списку можуть бути включені у пакування виробу у комплекті. Вони можуть відрізня- тися в залежності від країни.524
