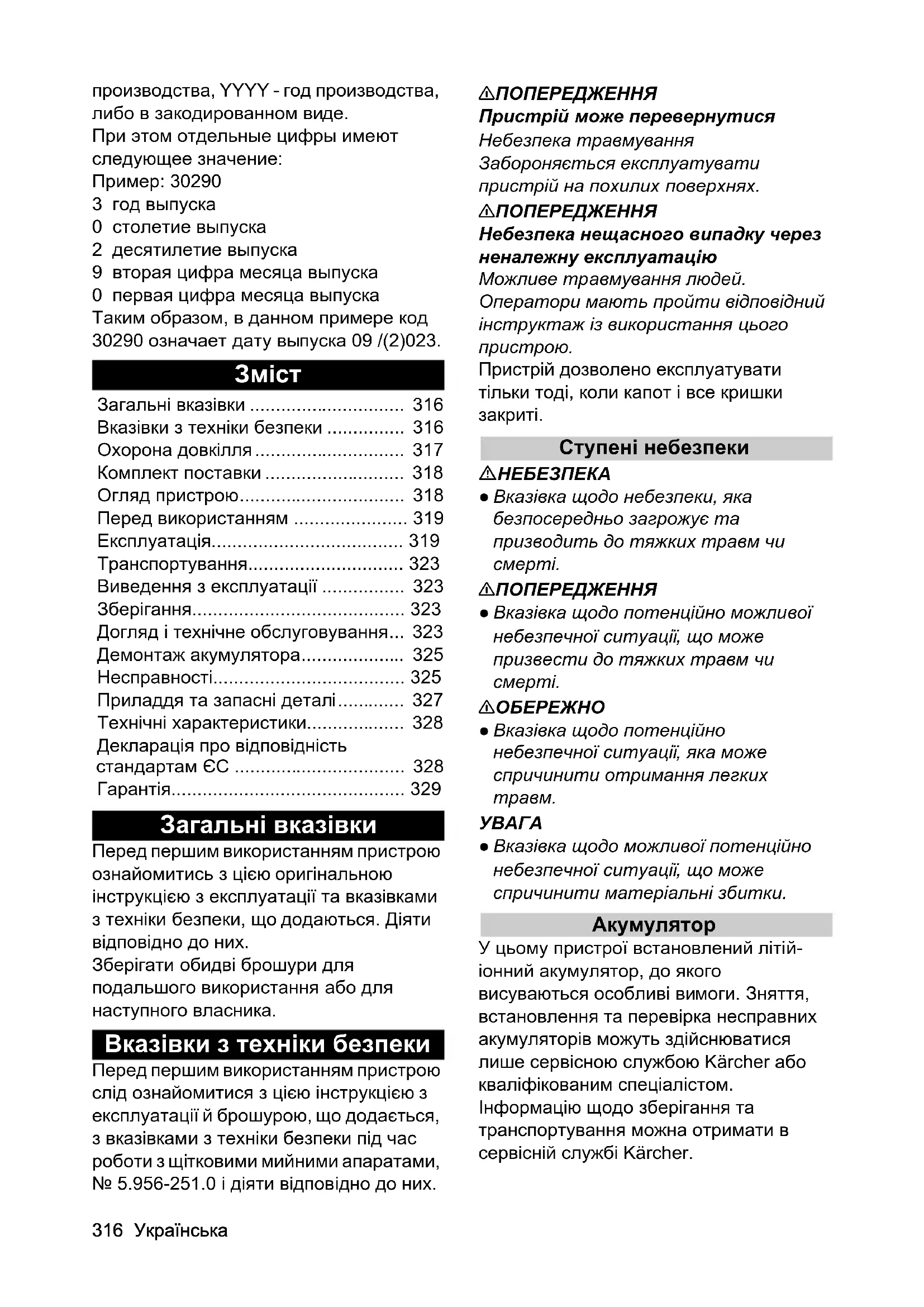

ПОСІБНИК КОРИСТУВАЧА BR 4522 C Bp Kärcher

Загальні вказівки 316

Вказівки з техніки безпеки 316

Охорона довкілля 317

Огляд пристрою.... 318

Перед використанням 319

Експлуатація.... 319

Транспортування.... 323

Виведення з експлуатації 323

Зберігання.... 323

Догляд і технічне обслуговування... 323

Демонтаж акумулятора.... 325

Несправності.... 325

Приладдя та запасні деталі.... 327

Технічні характеристики.... 328

Декларація про відповідність стандартам ЄС 328

Гарантія.... 329

Загальні вказівки

Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них.

Зберігати обидві брошури для подальшого використання або для наступного власника.

Вказівки з техніки безпеки

Перед першим використанням пристрою слід ознайомитися з цією інструкцією з експлуатації й брошурою, що додається, з вказівками з техніки безпеки під час роботи з щітковими мийними апаратами, № 5.956-251.0 і діяти відповідно до них.

⚠ПОПЕРЕДЖЕННЯ

Пристрій може перевернутися

Небезпека травмування

Забороняється експлуатувати пристрій на похилих поверхнях.

⚠ПОПЕРЕДЖЕННЯ

Небезпека нещасного випадку через неналежну експлуатацію

Можливе травмування людей.

Оператори мають пройти відповідний інструктаж із використання цього пристрою.

Пристрій дозволено експлуатувати тільки тоді, коли капот і все кришки закриті.

Ступені небезпеки

⚠️НЕБЕЗПЕКА

• Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

⚠ПОПЕРЕДЖЕННЯ

- Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ОБЕРЕЖНО

- Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

- Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні збитки.

Акумулятор

У цьому пристрої встановлений літій- іонний акумулятор, до якого висуваються особливі вимоги. Зняття, встановлення та перевірка несправних акумуляторів можуть здійснюватися лише сервісною службою Kärcher або кваліфікованим спеціалістом. Інформацію щодо зберігання та транспортування можна отримати в сервісній службі Kärcher.

⚠НЕБЕЗПЕКА

Модифікація та зміна пристрою заборонені.

Забороняється відкривати акумулятор, існує небезпека короткого замикання. Крім того, можуть виділятися подразнюючі пари або агресивні рідини.

Не піддавайте акумулятор сильному сонячному випромінюванню, нагріванню та вогню. Існус небезпека вибуху.

Не користуйтеся зарядним пристроєм у вибухонебезпечному середовищі.

Не використовуйте зарядний пристрій у забрудненому або вологому стані.

Забезпечте належну вентиляцію під час заряджання.

Небезпека вибуху. Поблизу акумулятора або в акумуляторній заборонено використання відкритого вогню, створення іскор чи паління.

Небезпека вибуху. Не кладіть інструменти або подібні предмети на акумулятор, тобто на виводи полюсів і міжелементні перемички.

⚠ПОПЕРЕДЖЕННЯ

Перед кожним використанням перевіряйте пристрій та мережевий кабель на наявність пошкоджень. Не використовуйте пошкоджений пристрій та доручайте ремонт пошкоджених деталей тільки спеціалістам.

Зберігайте акумулятори та зарядний пристрій подалі від дітей.

Не заряджайте пошкоджені акумулятори. Заміняйте пошкоджені акумулятори у сервісній службі KÄRCHER.

Не викидайте пошкоджений акумулятор у побутове сміття.

Повідомте сервісну службу KÄRCHER. Уникайте контакту з рідиною, що витекла з пошкоджених акумуляторів. У разі випадкового контакту змийте рідину водою. У разі потрапляння в очі зверніться до лікаря.

⚠ОБЕРЕЖНО

Обов'язково дотримуйтесь цієї інструкції з експлуатації.

Дотримуйтесь норм законодавства щодо поводження з акумуляторами. Напруга мережі повинна відповідати напрузі, зазначеній на заводській табличці пристрою.

Використовуйте акумулятор лише з цим пристроєм. Забороняється і небезпечно використовувати його в інших цілях.

Запобіжний вимикач

У разі відпускання запобіжного вимикача привод щітки вимикається.

Використання за призначенням

Використовувати цей пристрій виключно відповідно до вказівок, що містяться в цій інструкції з експлуатації.

• Цей пристрій придатний для комерційного використання, наприклад, в готелях, школах, лікарнях, фабриках, магазинах, офісах і бюро з оренди нерухомості.
• Використовуйте пристрій тільки для очищення не чутливих до вологи і полірування твердих поверхонь.
• Не використовувати пристрій для очищення замерзлих підлог (наприклад, на холодильних складах).
• Оснащувати пристрій тільки оригінальними запасними частинами і приладдям.
• Використовуйте пристрій тільки для очищення підлог у приміщеннях.

Охорона довкілля

Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля.

Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну

небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим сміттям.

Вказівки щодо компонентів (REACH)

Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH

Комплект поставки

Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій.

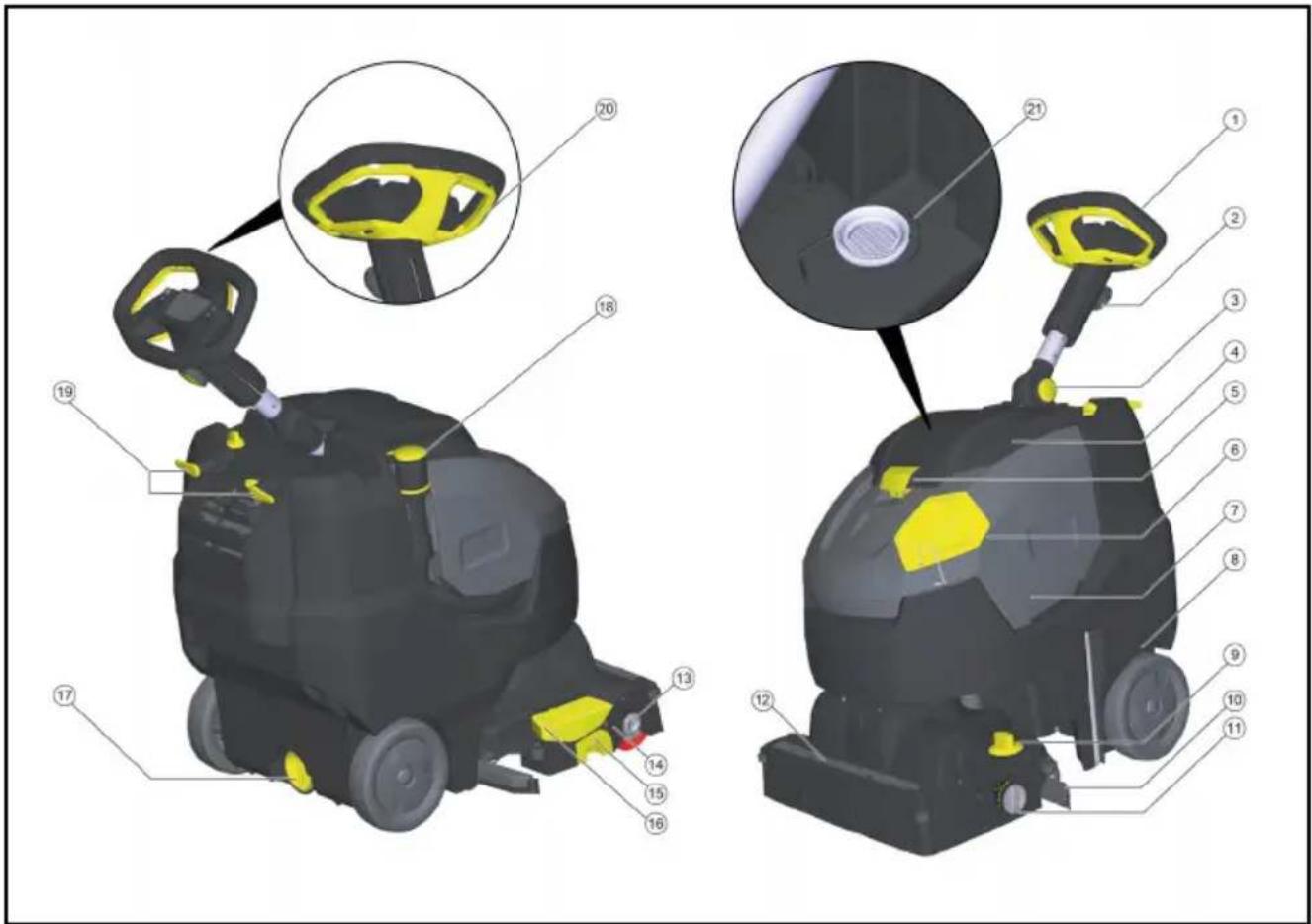

Огляд пристрою

①Кермове колесо
② Грибкова ручка, регулювання керма по висоті
③ Грибкова ручка, транспортне положення керма
④ Кришка бака для брудної води
⑤ Пристрій розблокування, кришка бака для брудної води
⑥ Кришка-дозатор бака для чистої води
⑦ Ручка для транспортування для підняття пристрою
⑧ Бак для брудної води
⑨ Поворотна ручка Тиск притискання щітки (1=мін., 4=макс.)
⑩ Всмоктувальна балка

⑪ Поворотна ручка механизму для транспортування
⑫ Планка розподілу води
⑬ Кнопка розблокування циліндричної щітки
⑭Щітковий вал
⑮ Контейнер для крупного сміття
⑯ Педаль підйомного механізму всмоктувальної балки
⑰ Зливний отвір бака для чистої води
⑱ Зливний шланг для брудної води з дозувальним пристроєм
⑲ Гачок для кабелю, поворотний
20Запобіжний вимикач
②1 Ворсовий фільтр

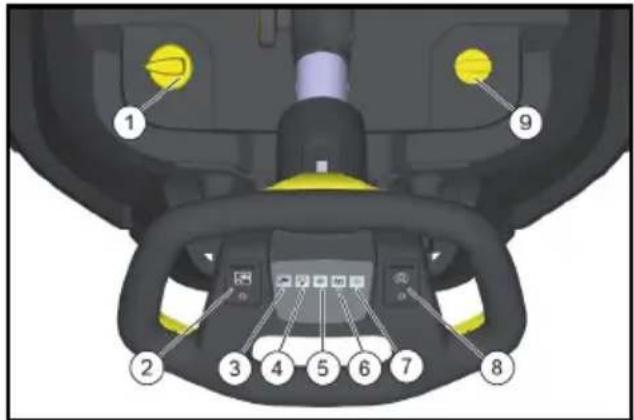

Елементи керування

① Дозування мийного розчину
② Вимикач подавання мийного розчину
③ Контрольний індикатор нанесення мийного розчину
④ Контрольний індикатор всмоктування Зелений: всмоктувальна турбіна працює
Оранжевий, блимає: всмоктувальна турбіна перевантажена
⑤ Контрольний індикатор приводу щітки Зелений: щітка обертається
Оранжевий, блимає: щітка перевантажена
⑥ Індикатор стану акумулятора Під час роботи:
Зелений: акумулятор заряджений
Оранжевий: акумулятор майже розряджений
Червоний: пристрій вимикається – зарядити акумулятор
Під час заряджання акумулятора:
Оранжевий блимає: акумулятор заряджається
Зелений: заряджання закінчено
Червоний: порушення процесу заряджання
⑦ Контрольний індикатор режиму Eco Синій: режим Eco
Вимкнений: повна потужність
⑧ Перемикач режиму Eco
⑨Вимикач пристрою

Символи на пристрої

Заливний отвір бака для чистої води

Педаль всмоктувальної балки

Поворотна ручка механізму для транспортування

Напрямна для кріплення стяжного ременя для транспортування у транспортних засобах

Тиск притискання циліндричної щітки

Перед використанням

Заряджання акумулятора

Вказівка

Пристрій оснащений захистом від глибокого розряджання, тобто, якщо досягається припустиме найменше значення ємності, пристрій вимикається.

Зарядний пристрій автоматично завершує процес заряджання.

Час заряджання становить приблизно

3,5 години.

За необхідності пристрій можна використовувати ще до того, як акумулятор повністю зарядиться.

- Вставити мережевий штекер у розетку.

Експлуатація

Випрямлення кермової колонки

1. Послабити грибкову ручку транспортного положення
2. Випрямити кермову колонку.
3. Затягнути грибкову ручку.

Установлення EPA-фільтра (опція)

1. Відкрити кришку бака для брудної води.

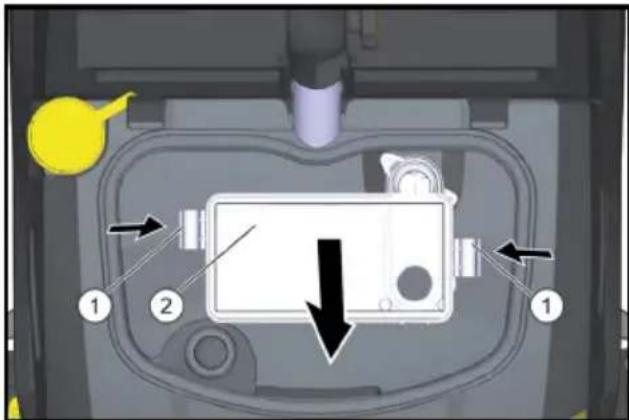

2. Натиснути обидва фіксатори донизу та зняти корпус фільтра.

①Фіксатор
②EPA-фільтр

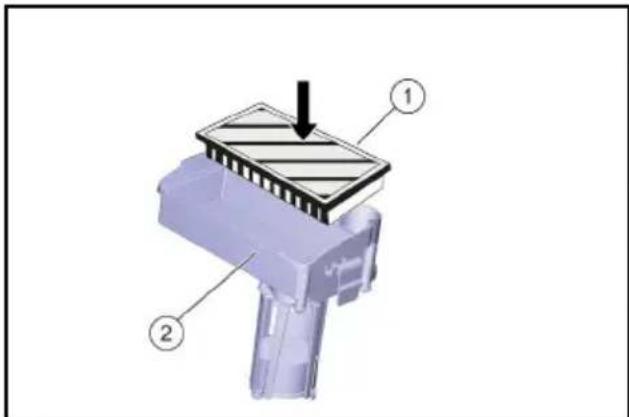

1. Вставити EPA-фільтр у корпус фільтра.

①EPA-фільтр
②Корпус фільтру

1. Установити корпус фільтра на кришці бака для брудної води та заклацнути фіксатор.

2. Закрити кришку бака для брудної води.

Заливання робочих рідин

⚠ ОБЕРЕЖНО

Небезпека пошкодження

Використовувати тільки рекомендовані мийні засоби. У разі використання інших мийних засобів ви самі несете підвищений ризик щодо експлуатаційної безпеки, ризик нещасних випадків та скорочення строку служби пристрою.

Використовувати тільки ті миючі засоби, що не містять розчинники, соляну та плавікову кислоту. Дотримуватися вказівок з техніки

безпеки, що містяться на мийних засобах.

Вказівка

Не використовувати сильно пінливі мийні засоби.

Дотримуватись інструкцій щодо дозування.

1. Зняти кришку-дозатор з бака для чистої води.
2. Залити чисту воду (макс. 50 °C) i, за потреби, скористатися заливним шлангом (приладдя).

1. Додати мийний засіб, використовуючи кришку-дозатор. Одна доза відповідає 1 %-ому використанню.

Застосування Мийний	засіб
Повсякденне очищення кахлю у санітарно-гігієнічних приміщеннях	RM 751
Повсякденне та генеральне очищення промислових підлог	RM 69 ASF
Видалення бруду з будь-яких стійких до лугів підлог (наприклад, ПВХ)	RM 752
Видалення бруду з лінолеумних покриттів	RM 754
Проміжне чищення килимових покриттів	RM 768iCapsol
Кристалізаційний засіб для підлог, що містять кальцій	RM 749

Мийні засоби можна придбати у мережі спеціалізованої торгівлі.

1. Закрити кр ишку-дозатор бака для чистої води.

Налаштування

1 Ослабити грибкову ручку для регулювання керма по висоті.
2 Відрегулювати необхідну висоту.
3 Затягнути грибкову ручку.

- Налаштувати дозування мийного розчину відповідно до забруднення і типу покриття підлоги.

- Установити потрібне значення тиску притискання щітки за допомогою поворотної ручки.

Налаштовувати тиск притискання щітки тільки за піднятої очищувальної головки.

Вказівка

Якщо під час роботи пристрій занадто сильно тягнеться вперед, зменшити тиск притискання.

• Установити вимикач режиму Eco в потрібне положення.
  Звичайний режим роботи: пристрій працює з максимальною частотою обертання щітки та максимальною потужністю всмоктування.
  Eco: пристрій працює зі зниженою частотою обертання щітки та потужністю всмоктування. Це також зменшує споживання енергії.
  Збільшується можливий час роботи на одному заряді акумулятора.

Опора для паркування

Опускання опори для паркування

1. Кермо натиснути вниз, щоб пристрій піднявся спереду.
   Опора для паркування опускається.
2. Відпустити кермо.
   Пристрій стоїть на опорі для паркування.
   Циліндрична щітка не навантажена та захищена від деформації.

Піднімання опори для паркування

1. Пересунути пристрій уперед.
   Опора для паркування піднімається.

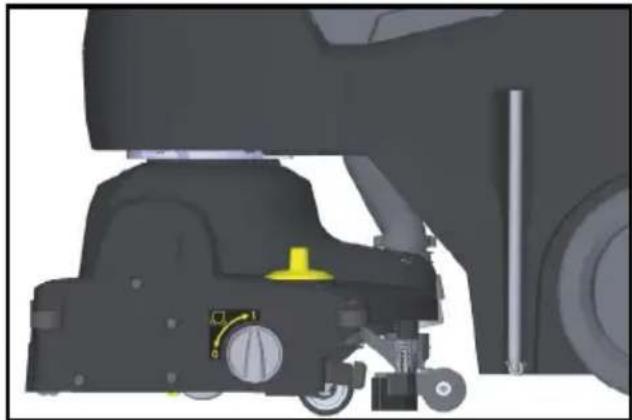

Механізм для транспортування

0 Механізм для транспортування піднятий

1 Механізм для транспортування опущений

Опускання механізму для транспортування

1. Опустити опору для паркування.
2. Установити поворотну ручку у положення 1 (механізм для транспортування опущений).

Піднімання механізму для транспортування

1. Опустити опору для паркування.
2. Встановити поворотну ручку у положення 0 (механізм для транспортування піднятий).

Очищення

УВАГА

Небезпека пошкодження покриття підлоги. Не працювати з пристроєм на одному місці.

Небезпека пошкодження. Підняти всмоктувальну балку, перш ніж пересувати пристрій назад на довшу відстань.

Підняти механизм для транспортування. Установити вимикач пристрою в положення «І».

Увімкнути вимикач подавання мийного розчину.

Для опускання всмоктувальної балки та запуску всмоктування слід натиснути вниз задню частину педалі піднімання всмоктувальної балки.

Штовхати пристрій уперед доти, доки опора для паркування не складеться, а

очищувальна головка не торкнеться підлоги.

Переміщати пристрій поверхнею, що очищається.

Вказівка

Якщо повернути кермо на 180°, пристрій також рухається заднім ходом.

Готовність до експлуатації

Якщо пристрій не використовується протягом 15 хвилин після увімкнення вимикача пристрою, стан готовності до експлуатації скасовується.

Повторне відновлення готовності до експлуатації:

1. Установити вимикач пристрою в положення «0».
2. Трохи зачекати.
3. Установити вимикач пристрою в положення «|».

Зупинка та паркування

1. Відпустити запобіжний вимикач.
2. Перемістити пристрій на 1-2 метри вперед, щоб зібрати залишки води.
3. Для піднімання всмоктувальної балки натиснути вниз передню частину педалі піднімання всмоктувальної балки.

УВАГА

Всмоктувальні крайки та щітка можуть деформуватися без можливості відновлення.

Коли пристрій не використовується, він має стояти на опорі для паркування.

1. Установити вимикач пристрою в положення «0».

2. Кермо натиснути вниз, щоб пристрій піднявся спереду.

Опора для паркування опускається.

Спорожнення бака для брудної води

⚠ПОПЕРЕДЖЕННЯ

Забруднення довкілля!

Забруднення довкілля через неправильну утилізацію в каналізацію. Дотримуватись місцевих правил обробки стічних вод.

1. Підняти механизм для транспортування.
2. Підняти опору для паркування.
3. Вийміть із тримача спускний шланг й помістить його в призначений для цього збірник води.

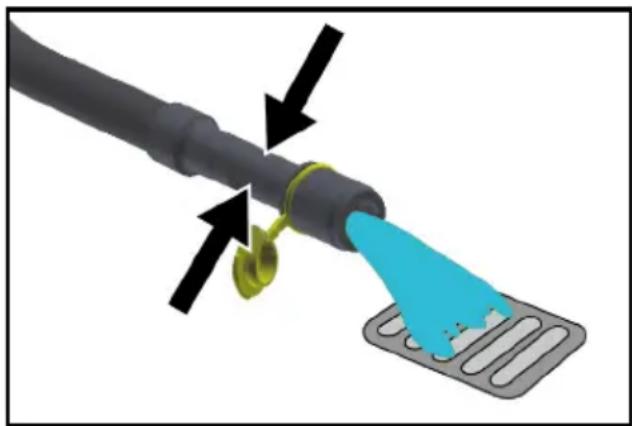

1. Стиснути або перегнути дозувальний пристрій.
2. Відкрити кришку дозуючого пристрою.
3. Злити брудну воду – регулювати кількість води стисненням чи перегинанням.
4. Промити бак для брудної води чистою водою.

Спорожнення бака для чистої води

△ПОПЕРЕДЖЕННЯ

Забруднення довкілля!

Забруднення довкілля через неправильну утилізацію в каналізацію. Дотримуватись місцевих правил обробки стічних вод.

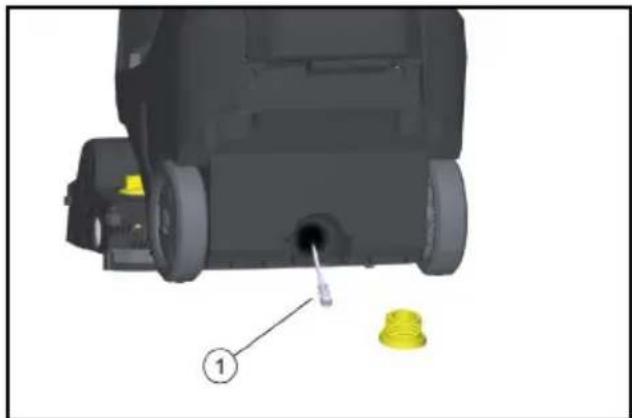

- Відкрутити кришку зливного отвору бака для чистої води і злити мийний розчин.

Захист від морозу

УВАГА

Небезпека замерзання

Не повністю випорожнені пристрої можуть бути пошкоджені через мороз. Повністю спорожнити пристрій та додаткове обладнання.

Захистити пристрій від морозу.

1. Злити воду з баків для чистої й брудної води.
2. Поставити прилад на зберігання в незамерзаючому приміщенні.

Складання кермової колонки

Кермову колонку можна скласти, щоб зменшити простір, необхідний для транспортування та зберігання.

1. Послабити грибкову ручку транспортного положення.
2. Повністю скласти кермове колесо вперед.
3. Затягнути грибкову ручку.

Транспортування

⚠ОБЕРЕЖНО

Небезпека травмування і пошкодження через вагу пристрою!

Травми і пошкодження. Під час зберігання та транспортування враховувати вагу пристрою.

Транспортування

1. Вийняти щітку, щоб уникнути ушкодження щіток.
2. Підняти пристрій за ручки для транспортування.

1. Під час транспортування в транспортних засобах закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню.

Виведення з експлуатації

1. Перед тривалими (декілька тижнів) перервами у роботі повністю зарядити акумулятор.
2. Встановити вимикач пристрою у положення «0».

УВАГА

Небезпека пошкодження акумулятора.

Вимикач пристрою під час тривалих перерв у роботі завжди встановлювати в положення «0».

Зберігання

⚠ОБЕРЕЖНО

Небезпека травмування і пошкодження через вагу пристрою!

Травми і пошкодження. Під час зберігання та транспортування враховувати вагу пристрою.

Догляд і технічне обслуговування

⚠️НЕБЕЗПЕКА

Ненавмисний запуск пристрою

Небезпека травмування, ураження електричним струмом Перед виконанням будь-яких робіт на пристрої встановлювати вимикач пристрою у положення «0». Витягти штепсельну вилку зарядного пристрою.

УВАГА

Небезпека пошкодження пристрою через витікання води.

Спорожніть баки для чистої та брудної води, перш ніж виконувати роботи на пристрої.

- Зупинити машину на рівній поверхні.

План технічного обслуговування

Після роботи

УВАГА

Небезпека пошкодження.

Не мийте пристрій водою під тиском і не використовуйте агресивні мийні засоби.

1. Злити брудну воду.
2. Відкрити кришку бака для брудної води.
3. Зняти EPA-фільтр (опція) і покласти поза пристрою для висихання.

①Фіксатор
②EPA-фільтр

1. Внутрішню сторону кришки та поплавок промити водою.

2. Промити бак для брудної води чистою водою.

3. Очистити всмоктувальну балку.

4. Вийняти та спорожнити контейнер для крупного сміття.

5. Очистити прилад зовні, використовуючи для цього вологу ганчірку, просочену м'яким лужним розчином.

6. Очистити всмоктувальні крайки, перевірити їх на предмет зношування, за потреби замінити.

7. Очистити щітку.

8. Перевірити щітку на зношення, за потреби замінити (див. «Роботи з технічного обслуговування»).

9. За потреби зарядити акумулятор.

Щотижня

1. Зняти планку розподілу води з очищувальної головки й очистити канал подачі води.
2. Очистити ворсовий фільтр.

① Фільтр чистої води

1. Відкрутити кришку зливного отвору бака для чистої води.
2. Зняти фільтр для чистої води та промити чистою водою.

Щомісяця

- Перевірити стан ущільнень між баком для брудної води та кришкою, за потреби замінити.

Щорічно

- Забезпечити проведення запропонованого огляду службою технічної підтримки.

Роботи з технічного обслуговування

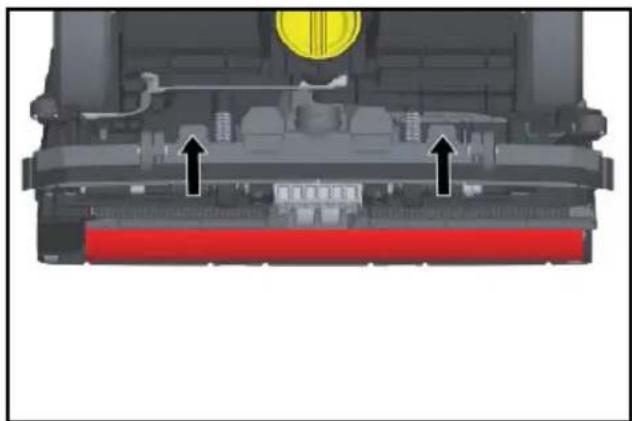

Заміна всмоктувальних крайок

1. Стисніть елементи кріплення і витягніть всмоктувальні крайки вниз.

1. Зняти всмоктувальні крайки з тримача.

Вказівка

Завдяки розташуванню отворів неможливо переплутати всмоктувальні крайки. їх не можна перевернути і вставити назад.

1. Замінити всмоктувальні крайки.

2. Вставити тримач із всмоктувальними крайками у всмоктувальну балку і зафіксувати.

Заміна циліндричної щітки

△ПОПЕРЕДЖЕННЯ

Небезпека защемлення через складання опори для паркування під час заміни щітки.

Перед заміною щітки повернути кермо на 45° вліво.

1. Натиснути кнопку розблокування циліндричної щітки, опустити циліндричну щітку і витягнути її з тримача.

2. Встановити нову циліндричну щітку на тримач і зафіксувати з протилежного боку.

Договір на техобслуговування

Для надійної роботи пристрою з відповідним торговими організаціями фірми Kärcher можна укласти договір про технічне обслуговування.

Демонтаж акумулятора

⚠️НЕБЕЗПЕКА

Демонтаж акумулятора

Ураження електричним струмом Демонтаж акумулятора може виконувати лише сервісна служба Kärcher або кваліфікований фахівець.

Оцінювання ступеню пошкодження акумулятора може виконувати лише уповноважений співробітник сервісної служби.

Інформацію про поводження з акумуляторами див. у главі Акумулятор.

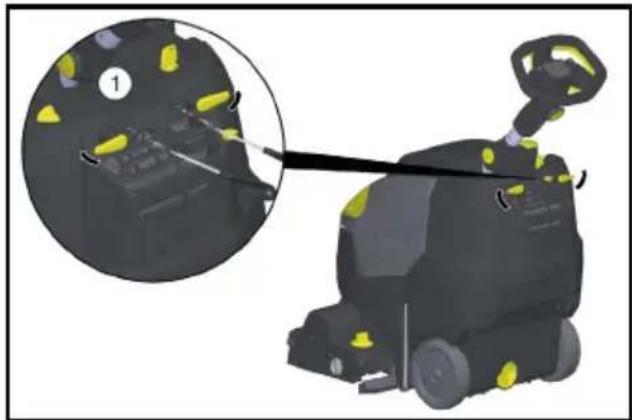

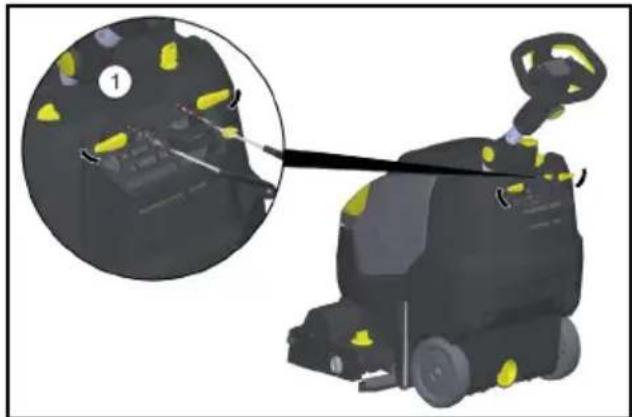

1. Викрутити 2 гвинти.

1. Опустити кришку.

2. Послабити і витягнути штекер акумулятора.

3. Вийняти акумулятор.

4. Використані акумулятори слід утилізувати відповідно до діючих приписів.

Несправності

⚠️НЕБЕЗПЕКА

Ненавмисний запуск пристрою

Небезпека травмування, ураження електричним струмом Перед виконанням будь-яких робіт на пристрої встановлювати вимикач пристрою у положення «0».

Витягти штепсельну вилку зарядного пристрою.

УВАГА

Небезпека пошкодження пристрою через витікання води.

Спорожніть баки для чистої та брудної води, перш ніж виконувати роботи на пристрої.

У разі несправностей, які неможливо усунути за допомогою цієї таблиці, слід звернутися до сервісної служби.

Несправності з індикацією

Індикація	Несправність	Усунення
Контрольнийіндикаторприводущіткиблимаєоранже-вим	Блоккеруванняперегрітий	Вимкнути вимикачпристрою, зачекатидекілька хвилин ізнов увімкнути.
	Щітказаблокована	Перевірити, чи неблокує стороннійпредмет щітку, запотреби видалитисторонній предмет.
Контрольнийіндикаторвсмокту-ванняблимаєоранже-вим	Блоккеруванняперегрітий	Вимкнути вимикачпристрою, зачекатидекілька хвилин ізнов увімкнути.
Індик аторрівнязарядублимаєчервоним	Порушенняпроцесузаряджання	Витягнутиштепсельну вилкузарядного пристроюз розетки. Зачекати10 секунд. Зновувставитиштепсельну вилку.Якщо несправністьвиникає знову,звернутися досервісної служби.

Індикація	Неспра ність	Усунення
Під час процесу заряджання на зарядному пристрої по черзі блимає Charging та Error.	Занадто висока температ ура під час заряджання.	Залиште мережевий штекер зарядного пристрою увімкненим.Заряджання починається автоматично, як тільки температура знизиться.
Контрольний індикатор режиму Eco блимає синім	Акумулятор майже розряджений, пристрій працює зі зни-женою потужністю	Зарядити акумулятор.

Несправності без індикації

Несправність	Усунення
Пристрій не запускається	Увімкнути вимикач пристрою, зачекати 3 секунди, перевірити рівень заряду акумулятора.
Недостатня кількість води	Перевірити рівень чистої води, за необхідності долити в бак.
	Увімкнути вимикач подавання мийного розчину.
	Очистити фільтр чистої води.
	Зняти планку розподілу води з очищувальної головки й очистити канал подачі води.
Недо-статня потужність всмоктування	Опустити всмоктувальну балку.
	Спорожнити бак для брудної води.
	Прокладки між баком для брудної води та кришкою очистити та перевірити їхню щільність, при необхідності замінити.
	Прочистити всмоктувальні крайки на всмоктувальній балці, за потреби перевернути або замінити.
	Перевірити всмоктувальний шланг та всмоктувальну балку на предмет засмічення, за необхідності очистити.
	Перевірити щільність всмоктувального шлангу, при необхідності замінити.
	ЕРА-фільтр (опція) забруднений, замінити.
Недостатній результат очищення	Підняти механізм для транспортування.
	Перевірити / відрегулювати тиск притискання щітки.
	Перевірити тип щітки та мийний засіб на придатність.
	Перевірити щітки на зношеність, при необхідності замінити.
Щітка не обертається	Потягнути запобіжний вимикач у бік керма.
	Перевірити, чи не блокує сторонній предмет щітку, за потреби видалити сторонній предмет.Вимкнути вимикач пристрою щітки, зачекати деякий час, знову увімкнути вимикач.

Приладдя та запасні деталі

Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують

безпечну та безперебійну експлуатацію пристрою.

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com.

Позначення	No деталі	Опис
Валок щітки, білий (м'який)	4.762-405.0	Для полірування підлогових покриттів
Валок щітки, червоний (середній, стандартний)	4.762-392.0	Для очищення легко забруднених або чутливих підлог
Валок щітки, зелений (жорсткий)	4.762-407.0	Для очищення сильно забруднених підлог
Валок щітки, помаранче вий (високий/ низький)	4.762-406.0	Для очищення структурних підлог (протиковзний кахель тощо)
Валик з мікрофібри	4.037-093.0	Спеціально для керамогранітної плитки, щітка з мікроволокна з особливо високою ефективністю очищення
Вал для циліндричних падів	4.762-413.0	Для кріплення круглих падів
Циліндричний пад, червоний (середній)	6.367-107.0	Для очищення легко забруднених підлог
Циліндричний пад, зелений (жорсткий)	6.367-106.0	Для очищення нормально та сильно забруднених підлог

Позначення	No деталі	Опис
Прокладки валків, жовтий (м'який)	6.367-105.0	Для полірування підлогових покриттів
Заливний шланг	6.680-124.0	Для заповнення бака для чистої води
Комплект всмоктува льних крайок	4.037-094.0	В якості заміни
ЕРА-фільтр	6.414-631.0

Технічні характеристики

Робочі характеристики пристрою
Номінальна напруга V 25,2
Ємність акумулятора Ah (5 h)	30
Тип батарей Літій-	іонний
Середня споживана потужність (Power / Eco)	650/350
Потужність всмоктувальної турбіни	W 280
Потужність привода щіток	W 185
Ступінь захисту IPX3
Клас захисту 1
Теоретична потужність на одиницю поверхні	m^2/h 1800
Об'єм бака для чистої води	I 22
Об'єм бака для брудної води	I 22
Температура води макс.	°C 50

Всмоктування

Потужністьвсмоктування, кількістьповітря Power / Eco	I/s 20/15
Потужністьвсмоктування, вакуумPower / Eco	kPa 8/5

Миючі щітки

Робоча ширина	mm	450
Діаметр щітки	mm	96

Частота обертання щітки Power / Eco	1/min	1050/750
Зарядний пристрій
Напруга мережі	V 220...240
Частота	Hz	50-60
Споживана потужність	W	300
Умови навколишнього середовища
Допустимий температурний діапазон	°C	2...40
Розміри та вага
Довжина х ширина х висота(транспортування)	mm	866x530x1061
Допустима загальна маса	kg	65
Власна маса(транспортна вага)	lbs(kg)	43
Розраховані значення згідно з EN 60335-2-72
Значення вібрації на руці / кисті (положення 1)	m/s ^2	0,5
Значення вібрації на руці / кисті (положення 2)	m/s ^2	0,5
Похибка К	m/s ^2	0,2
Рівень звукового тиску L _pA	dB(A)	63
Похибка K _pA	dB(A)	2
Рівень звукової потужності L _WA + похибка K _WA	dB(A)	85
Зберігається право на внесення технічних змін.

Декларація про відповідність стандартам ЄС

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність.

Виріб: підлогомийно-усмоктувальна

машина

Тип: 1.783-xxx

Відповідні директиви ЄС

2006/42/EG (+2009/127/EG)

2014/30/€C

2011/65/€C

2014/53/EU (TCU)

Застосовувані гармонізовані

стандарти

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 55012: 2007 + A1: 2009

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Застосовувані національні стандарти TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Особа, відповідальна за ведення

документації:

Ш. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

м. Вінненден, 01.02.2021

Гарантія

У кожній країні діють відповідні

гарантійні умови, встановлені

уповноваженою організацією збуту

нашої продукції в цій країні. Можливі

несправності пристрою протягом гарантійного строку ми усуваемо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продажала продукт, або до найближчої уповноваженої служби сервісного обслуговування.

(Адреси див. на звороті)

Додаткову інформацію про гарантію (за наявності) можна знайти в області сервісного обслуговування місцевого вебсайту Kärcher у розділі «Завантаження».

Съдържание

Общи указания 329

1. Развийте 2-та винта.
