ПОСІБНИК КОРИСТУВАЧА HD 515 C Kärcher

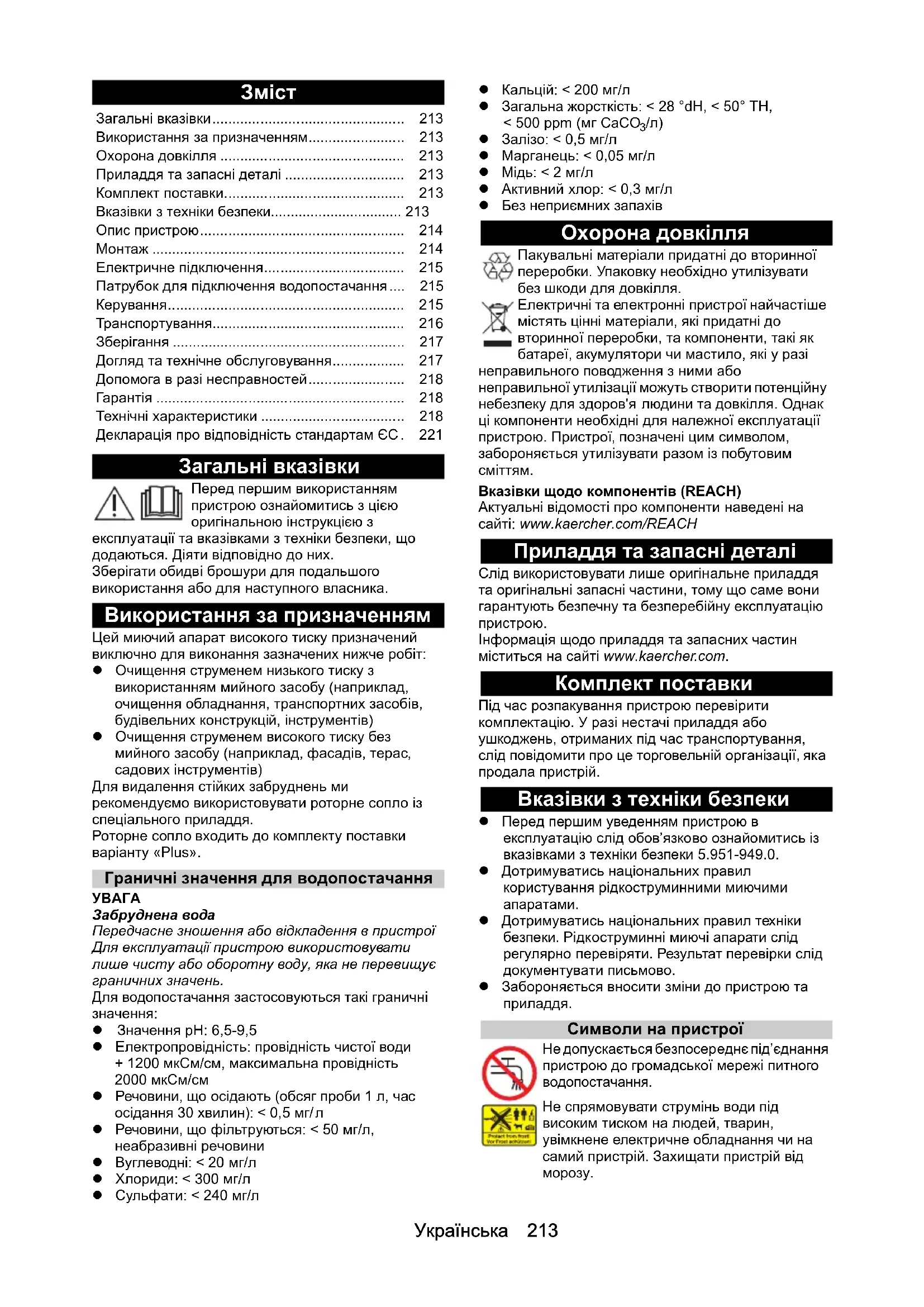

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. Використання за призначенням Цей миючий апарат високого тиску призначений виключно для виконання зазначених нижче робіт: Очищення струменем низького тиску з використанням мийного засобу (наприклад, очищення обладнання, транспортних засобів, будівельних конструкцій, інструментів) Очищення струменем високого тиску без мийного засобу (наприклад, фасадів, терас, садових інструментів) Для видалення стійких забруднень ми рекомендуємо використовувати роторне сопло із спеціального приладдя. Роторне сопло входить до комплекту поставки варіанту «Plus». Граничні значення для водопостачання

Забруднена вода Передчасне зношення або відкладення в пристрої Для експлуатації пристрою використовувати лише чисту або оборотну воду, яка не перевищує граничних значень. Для водопостачання застосовуються такі граничні

Значення pH: 6,5-9,5 Електропровідність: провідність чистої води + 1200 мкСм/см, максимальна провідність 2000 мкСм/см Речовини, що осідають (обсяг проби 1 л, час осідання 30 хвилин): < 0,5 мг/

Речовини, що фільтруються: < 50 мг/л, неабразивні речовини Вуглеводні: < 20 мг/л Хлориди: < 300 мг/л Сульфати: < 240 мг/л Кальцій: < 200 мг/л Загальна жорсткість: < 28 °dH, < 50° TH, < 500 ppm (мг CaCO

Залізо: < 0,5 мг/л Марганець: < 0,05 мг/л Мідь: < 2 мг/л Активний хлор: < 0,3 мг/л Без неприємних запахів Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я людини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Вказівки з техніки безпеки Перед першим уведенням пристрою в експлуатацію слід обов’язково ознайомитись із вказівками з техніки безпеки 5.951-949.0. Дотримуватись національних правил користування рідкоструминними миючими

Дотримуватись національних правил техніки безпеки. Рідкоструминні миючі апарати слід регулярно перевіряти. Результат перевірки слід документувати письмово. Забороняється вносити зміни до пристрою та

Символи на пристрої Не допускається безпосереднє під’єднання пристрою до громадської мережі питного водопостачання. Не спрямовувати струмінь води під високим тиском на людей, тварин, увімкнене електричне обладнання чи на самий пристрій. Захищати пристрій від

• Загальні вказівки p. 213
• Використання за призначенням p. 213
• Охорона довкілля p. 213
• Приладдя та запасні деталі p. 213
• Комплект поставки p. 213
• Вказівки з техніки безпеки p. 213
• Опис пристрою p. 214
• Монтаж p. 214
• Електричне підключення p. 215
• Патрубок для підключення водопостачання p. 215
• Керування p. 215
• Транспортування p. 216
• Зберігання p. 217
• Догляд та технічне обслуговування p. 217
• Допомога в разі несправностей p. 218
• Гарантія p. 218
• Технічні характеристики Декларація про відповідність стандартам ЄС . 221214 Українська Запобіжні пристрої p. 218

Відсутні або змінені запобіжні пристрої Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними. Запобіжні пристрої настроєні та опломбовані на заводі. Регулювання дозволяється доручати лише співробітникам сервісної служби. Манометричний вимикач У разі відпускання спускного важеля на високонапірному пістолеті манометричний вимикач відключає насос високого тиску, і струмінь високого тиску зупиняється. При натисканні на спускний важіль насос знову вмикається. Опис пристрою Огляд пристрою Див. сторінку з зображеннями 1 Ковпак колеса 2 Тримач для насадки 3 Полоз4 Заводська табличка 5 Підставка для потрійної форсунки 6 Тримач для очищувача поверхонь під час транспортування 7 Фіксатор дугоподібної ручки 8 Ручка, внизу (втягнута) 9 Ручка, угорі (витягнута) 10 Сопло високого тиску 11 Маркування сопла високого тиску 12 Струминна трубка EASY!Lock 13 Високонапірний пістолет EASY!Force 14 Запобіжний фіксатор15 Спускний важіль16 Запобіжний важіль 17 Шланг високого тиску EASY!Lock 18 Підставка для шланга 19 Тримач кабелю 20 Тримач струминної трубки без затискача 21 Гумова стрічка (не для пристроїв з барабаном для шланга) 22 Підставка до роторного сопла (роторне сопло входить до комплекту поставки тільки для варіанта «Plus») 23 Тримач струминної трубки з затискачем для транспортування 24 Вимикач пристрою25 Ручка 26 Патрубок високого тиску EASY!Lock 27 Ручка для утримання 28 Патрубок для підключення водопостачання 29 Всмоктувальний шланг для мийного засобу з фільтром та дозатором мийного засобу 30 Сітчастий фільтр31 Патрубок шланга32 Накидна гайка33 Рукоятка 34 Барабан для шланга Кольорове маркування Елементи керування процесом очищення позначені жовтим кольором. Елементи керування технічним обслуговуванням і сервісом позначені світло-сірим кольором.

Кріплення ковпаків коліс Закріпити ковпаки коліс Установлення приладдя

Система EASY!Lock дозволяє швидко й надійно з’єднувати компоненти, повертаючи їх у різьбовому з’єднанні лише на один оберт.

1. Установити сопло високого тиску на струминну

трубу міткою догори.

2. Вручну затягнути сопло високого тиску

3. Під'єднати струминну трубку до високонапірного

пістолета й затягнути вручну (EASY!Lock).

4. Відкрити фіксатор дугоподібної ручки.

ручку до кінцевого положення. У пристроях без барабана для шланга:

6. Під'єднати шланг високого тиску до

високонапірного пістолета та патрубка високого тиску пристрою й затягнути вручну (EASY!Lock). У пристроях з барабаном для шланга:

7. Розкласти розгорнутий шланг високого тиску на

8. Вставити і зафіксувати рукоятку у валу барабана

рукоятку за годинниковою стрілкою, при цьому рівномірно намотуючи шланг високого тиску на барабан для шланга.

10. Під'єднати шланг високого тиску до

високонапірного пістолета й затягнути вручну (EASY!Lock).

1.Українська 215 Електричне підключення

Відсутність від'єднання від мережі Небезпека травмування через ураження електричним струмом Підключити пристрій за допомогою штепсельної вилки до електричної мережі. Використання нерознімного з’єднання з електромережею не допускається. Штепсельна вилка призначена для відключення від мережі.

1. Розмотати мережевий кабель та покласти його

2. Вставити штепсельну вилку у розетку.

Патрубок для підключення водопостачання Підключення до водопроводу 몇 ПОПЕРЕДЖЕННЯ Повернення забрудненої води в мережу питної

Небезпека для здоров'я Дотримуватись правил, установлених підприємством з водопостачання. Згідно з чинними правилами не дозволяється експлуатація пристрою без системного розділювача в мережі питного водопостачання. Використовувати системний розділювач KÄRCHER або інший системний розділювач, що відповідає вимогам EN 12729 , тип BA. Вода, що пройшла через системний розділювач, класифікується як непридатна для пиття. Завжди приєднувати системний розділювач до водопроводу, не приєднувати його до патрубка для підключення водопостачання.

1. Перевірити тиск подачі води на вході,

температуру на вході і кількість води, що подається (див. главу Технічні характеристики).

2. З'єднати системний розділювач і патрубок

пристрою для підключення водопостачання за допомогою шланга для подачі води (вимоги до шланга для подачі води див. у главі Технічні характеристики).

3. Відкрити лінію водопостачання.

Подача води з бака шляхом усмоктування

1. Пригвинтити шланг з фільтром до патрубка для

підключення водопостачання (номер для замовлення див. у главі Технічні характеристики).

2. Видалити повітря з пристрою (див. главу

Видалення повітря з пристрою). Видалення повітря з пристрою

1. Відкрутити сопло високого тиску від струминної

2. Дати пристрою попрацювати, поки вода не почне

текти без бульбашок повітря.

3. У разі проблем під час видалення повітря

запустити пристрій на 10 секунд, потім вимкнути його. Повторити процес кілька разів.

4. Вимкнути пристрій.

5. Накрутити сопло високого тиску на струминну

Струмінь води високого тиску Небезпека травмування Забороняється фіксувати спускний і запобіжний важелі в робочому положенні. Не використовувати високонапірний пістолет, якщо пошкоджено запобіжний важіль. Перед виконанням будь-яких робіт із пристроєм пересунути запобіжний фіксатор високонапірного пістолета вперед. Тримати високонапірний пістолет і струминну трубку обома руками. 몇 ПОПЕРЕДЖЕННЯ Несправний пристрій і приладдя, пошкоджені

лінії та з'єднання Небезпека травмування Пристрій можна експлуатувати тільки в бездоганному стані. Відкривання/закривання високонапірного

1. Натиснути запобіжний та спускний важелі.

Високонапірний пістолет відкривається.

2. Відпустити запобіжний та спускний важелі.

Високонапірний пістолет закривається. Експлуатація під високим тиском Пристрій може експлуатуватися у вертикальному та горизонтальному положенні.

Пристрій оснащений манометричним вимикачем. Двигун запускається лише в тому разі, якщо високонапірний пістолет відкритий.

1. У пристроях з барабаном для шланга: Завжди

повністю розмотувати з барабана шланг високого тиску.

2. Встановити вимикач пристрою у положення «I/ON».

3. Пересунути запобіжний фіксатор

високонапірного пістолета назад. Високонапірний пістолет розблокований.

4. Відкрити високонапірний пістолет.

1. Закрити високонапірний пістолет.

2. Повертати корпус сопла доти, поки потрібний

символ не співпаде з міткою. Експлуатація з мийними засобами

Високий тиск, що зберігається в пристрої Небезпека травмування Перед зміною сопел вимкнути пристрій. Натискати високонапірний пістолет, поки з пристрою не буде скинуто тиск. 몇 ПОПЕРЕДЖЕННЯ Неправильне поводження з мийними засобами Небезпека для здоров'я Дотримуватися вказівки з техніки безпеки, що містяться на мийних засобах! Круглий струмінь високого тиску (0°) для особливо стійких забруднень

струмінь низького тиску (CHEM) для роботи з мийним засобом або миття низьким тиском Плоский струмінь високого тиску (25°) для масштабних забруднень216 Українська

Непридатні мийні засоби Пошкодження пристрою та об'єктів, що

Використовувати лише мийні засоби, дозволені фірмою KÄRCHER. Дотримуватися рекомендацій щодо дозування та вказівок до мийного засобу. Задля захисту довкілля мийний засіб слід використовувати ощадливо.

Використання мийних засобів KÄRCHER забезпечує безперебійну роботу обладнання. Рекомендуємо отримати консультацію або замовити наш каталог чи інформаційні матеріали

1. Витягнути всмоктувальний шланг для мийного

2. Установити об'єм всмоктування розчину мийного

засобу на фільтрі для мийного засобу.

3. Вставити всмоктувальний шланг для мийного

засобу в ємність із мийним засобом.

4. Встановити сопло в положення «CHEM».

5. Увімкнути миючий апарат високого тиску.

Рекомендований метод чищення

1. Ощадливо розпилити мийний засіб

поверхню й залишити на деякий час (не

2. Розчинений бруд змити струменем води під

високим тиском. Після роботи з мийним засобом

1. Встановити максимальне значення об'єму

всмоктування на фільтрі для мийного засобу.

2. Занурити фільтр у чисту воду.

3. Запустити пристрій і протягом хвилини промити

чистою водою. Переривання роботи

1. Закрити високонапірний пістолет.

Пристрій вимикається.

2. Пересунути запобіжний фіксатор уперед.

Високонапірний пістолет заблокований. Продовження роботи

1. Пересунути запобіжний фіксатор назад.

Високонапірний пістолет розблокований.

2. Відкрити високонапірний пістолет.

Пристрій вмикається. Завершення роботи

1. Закрити лінію водопостачання.

2. Відкрити високонапірний пістолет.

3. Встановити вимикач пристрою в положення «I /

ON» і дати пристрою попрацювати протягом 5- 10 с.

4. Закрити високонапірний пістолет.

5. Встановити вимикач на «0/OFF».

6. Витягувати штепсельну вилку з розетки тільки

7. Зняти лінію водопостачання.

8. Відкрити високонапірний пістолет до тих пір, поки

в пристрої не буде скинуто

9. Пересунути запобіжний фіксатор уперед.

Високонапірний пістолет заблокований. Транспортування

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання та транспортування враховувати вагу пристрою.

Неналежне транспортування Небезпека пошкодження Захищати спускний важіль високонапірного пістолета від пошкоджень. Транспортування пристрою в транспортних засобах: закріпляти пристрій згідно з чинними нормами для запобігання його ковзанню та перевертанню. Транспортування пристрою на великі відстані: тягнути пристрій за собою за дугоподібну ручку. Транспортування пристрою сходами: підіймати пристрій сходинка за сходинкою. Полози захищають корпус від пошкоджень. Перенесення пристрою: переносити пристрій за

Тримач для очищувача поверхонь під час транспортування

1. З'єднувальний патрубок очищувача поверхонь

вставити в тримач для транспортування на миючому апараті високого тиску.

2. Загвинтити накидну гайку приблизно на 1 зворот.

Транспортування краном

Неналежне транспортування краном Небезпека травмування падаючим пристроєм або падаючими предметами Дотримуватись місцевих правил техніки безпеки і вказівок з техніки безпеки. Пристрій дозволяється транспортувати за допомогою крана тільки особам, що пройшли інструктаж з керування краном. Перед кожним транспортуванням краном перевіряти підйомний механізм на наявність пошкоджень. Перед кожним транспортуванням краном перевіряти ручку на наявність пошкоджень. Піднімати пристрій тільки за ручку. Не застосовувати ланцюгові стропи. Фіксувати підйомний пристрій від ненавмисного від'єднання вантажу. Перед транспортуванням краном зняти струминну трубку з високонапірним пістолетом, соплами, очищувачем поверхні й іншими незакріпленими предметами. Під час процесу підйому забороняється транспортувати на пристрої будь-які предмети. Не стояти під вантажем. При цьому стежити за тим, щоб у небезпечній зоні крана не знаходились люди. Не залишати пристрій підвішеним до крана без

1. Закріпити підйомний пристрій на ручці пристрою.Українська 217

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання та транспортування враховувати вагу пристрою. Зберігати пристрій тільки у приміщеннях. Зберігання пристрою

1. Помістити струминну трубку з високонапірним

пістолетом в тримач сопел і зафіксувати в тримачі струминної трубки.

2. Змотати мережевий кабель і повісити на тримач

3. Закріпити штепсельну вилку встановленим

затискачем. У пристроях з барабаном для шланга:

4. Намотати шланг високого тиску на барабан і

5. Покласти шланг високого тиску на зберігання:

a Змотати шланг високого тиску. b Повісити шланг високого тиску на підставку для шланга. c Зафіксувати шланг високого тиску за допомогою гумової стрічки.

6. Натиснути фіксатор дугоподібної ручки і всунути

Захист від замерзання

Руйнування пристрою в результаті замерзання

Повністю злити воду з пристрою. Зберігати пристрій у місці, захищеному від морозу. Якщо неможливо уникнути температур нижче нуля під час зберігання:

2. Прокачати через пристрій стандартний

Використовувати стандартний антифриз для автомобілів на базі гліколю. Дотримуватись інструкцій з використання антифризу.

3. Залишити пристрій

увімкненим протягом не більше 1 хвилини до тих пір, поки насос і трубопроводи не спорожняться. Догляд та технічне обслуговування

Ненавмисний запуск пристрою Небезпека травмування, удар електричним

Перед проведенням будь-яких робіт вимикати пристрій і витягати штепсельну вилку.

Відпрацьоване мастило потрібно утилізувати тільки в передбачених для цього приймальних пунктах. Здавати відпрацьоване масло саме там. Забруднення довкілля відпрацьованим мастилом

Перевірка техніки безпеки / договір технічного обслуговування Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією. Періодичність технічного обслуговування Перед кожним використанням Перевірити мережевий кабель на предмет пошкоджень. Пошкоджений кабель слід негайно замінити в авторизованій сервісній службі або із залученням фахівця-електрика. Перевірити шланг високого тиску на предмет пошкоджень. Пошкоджений шланг високого тиску підлягає негайній заміні. Перевірити пристрій на герметичність. Допускається витікання 3 крапель води на хвилину. У разі більшого витоку звернутися до сервісної служби.

Очистити сітчастий фільтр в патрубку для підключення водопостачання (див. главу Очищення сітчастого фільтра в патрубку для підключення водопостачання). Очистити фільтр у всмоктувальному шлангу мийного засобу. Через кожні 500 годин роботи, але не рідше одного разу на рік. Технічне обслуговування пристрою повинно здійснюватися сервісною службою. Роботи з технічного обслуговування Очищення сітчастого фільтра в патрубку для підключення водопостачання

1. Відкрутити накидну гайку.

2. Зняти всмоктувальний патрубок.

3. Витягти сітчастий фільтр.

4. Сітчастий фільтр очистити ззовні і промити.

5. Вставити сітчастий фільтр.

Вирівняти шестигранник патрубка шланга для підключення до пристрою.

6. Встановити патрубок шланга і затягнути

накидною гайкою.218 Українська Допомога в разі несправностей

Ненавмисний запуск пристрою, дотик до частин, що проводять електричний струм Небезпека травмування, ураження електричним

Перед проведенням робіт на пристрої вимкнути

Витягти штепсельну вилку. Усі перевірки та роботи з електричними частинами пристрою мають виконуватися

У разі несправностей, які не згадані в цій главі, звернутися до авторизованої сервісної служби.

1. Перевірити мережевий кабель на предмет

2. Перевірити напругу мережі.

3. Якщо пристрій перегрітий:

a Встановити вимикач на «0/OFF». b Охолоджувати пристрій протягом не менше 15 хвилин. c Встановити вимикач пристрою у положення «I/ ON».

4. У разі несправності електрообладнання

звернутися до сервісної служби. Тиск в пристрої не створюється

1. Встановити форсунку на високий тиск.

2. Видалити повітря з пристрою (див. главу

Видалення повітря з пристрою).

3. Очистити сітчастий фільтр в патрубку для

підключення водопостачання (див. главу Очищення сітчастого фільтра в патрубку для підключення водопостачання).

4. Перевірити кількість води, що подається

(необхідну кількість див. у главі Технічні характеристики).

5. Очистити сопло, у разі необхідності замінити.

6. У разі необхідності звернутися до сервісної

Насос негерметичний. Допускається витікання до 3 крапель води на

У разі сильного витоку перевірити пристрій у сервісній службі. Стук насоса

1. Перевірити герметичність лінії подачі води.

2. Перевірити герметичність лінії для всмоктування

3. Встановити мінімальне значення об'єму

всмоктування на фільтрі мийного засобу

4. Видалити повітря з пристрою (див. главу

Видалення повітря з пристрою).

5. У разі необхідності звернутися до сервісної

Занадто мала кількість мийного засобу

1. Встановити насадку на «CHEM».

2. Збільшити об'єм всмоктування на фільтрі для

3. Перевірити/очистити всмоктувальний шланг для

мийного засобу з фільтром.

4. У разі необхідності звернутися до

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до торговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Технічні характеристики HD 5/11

Варіант залежно від країни експлуатації Країна AU EU GB CH AU KAP SA Електричне підключення Напруга V 240 230 230-240 230 240 220 220 Фаза ~ 1111111 Частота Hz 50 50 50 50 50 60 60 Під’єднувана потужність kW 2,1 2,5 2,5 2,2 2,2 2,4 2,4 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний) A 10 16 13 10 10 15 13 Подовжувальний кабель 30 м mm

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa1111111 Температура на вході (макс.) °C 60 60 60 60 60 60 60 Витрата на вході (мін.) l/min12121212121212 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Мінімальна довжина шланга подачі

m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Мінімальний діаметр шланга подачі

in 1/2 1/2 1/2 1/2 1/2 1/2 1/2Українська 219 Номер для замовлення всмоктувального шланга з

Робочі характеристики пристрою Розмір стандартного сопла 038 035 035 038 038 036 036 Робочий тиск MPa11121211,511,51212 Робочий надлишковий тиск (макс.) MPa 17,1 17,5 17,5 17,1 17,1 18 18 Об'єм подачі, вода l/min 8,3 8,3 8,3 8,3 8,3 8,3 8,3 Об'єм подачі, мийний засіб l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Сила віддачі високонапірного

N 21,3 21,3 21,3 21,3 21,3 21,3 21,3 Розміри та вага Типова робоча вага (CX) kg 24,2 (-) 23,7 (26) 23,7 (26) 23,7 (26) 24,2 (26,4) 25,2 (-) 25,2 (-) Довжина mm 380 380 380 380 380 380 380 Ширина (СХ) mm 360 (-) 360 (370)

(370) 360 (-) 360 (-) Висота mm 930 930 930 930 930 930 930 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

dB(A)3333333 Рівень звукової потужності L

HD 6/13 C HD 6/ 13 CX Варіант залежно від країни експлуатації Країна EU EU EU KAP EU AR GB Електричне підключення Напруга V 230 230 230 220 230 220 230-240 Фаза ~ 1111111 Частота Hz 50 50 50 60 50 50 50 Під’єднувана потужність kW 2,6 2,8 3,0 3,0 2,9 2,9 2,9 Ступінь захисту IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний) A 16 16 16 15 16 16 13 Подовжувальний кабель 30 м mm

2,5 2,5 2,5 2,5 2,5 2,5 2,5 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa1111111 Температура на вході (макс.) °C 60 60 60 60 60 60 60 Витрата на вході (мін.) l/min12121212131313 Висота всмоктування (макс.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Мінімальна довжина шланга подачі

m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Мінімальний діаметр шланга подачі

in 1/2 1/2 1/2 1/2 1/2 1/2 1/2 Номер для замовлення всмоктувального шланга з

Робочі характеристики пристрою Розмір стандартного сопла 034 032 027 030 038 038 038 Робочий тиск MPa13151716,5131313220 Українська Робочий надлишковий тиск (макс.)MPa17,5202020191919 Об'єм подачі, вода l/min 8,3 8,3 8,1 8,0 9,8 9,8 9,8 Об'єм подачі, мийний засіб l/h 0-25 0-25 0-25 0-25 0-25 0-25 0-25 Сила віддачі високонапірного

N 22,2 23,8 25,4 25,4 26,6 26,6 26,6 Розміри та вага Типова робоча вага (CX) kg 23,7 (26) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (27,5) 25,2 (-) 25,2 (27,5) Довжина mm 380 380 380 380 380 380 380 Ширина (СХ)mm360 (370)

(370) 360 (-) 360 (370) Висота mm 930 930 930 930 930 930 930 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

dB(A)3333333 Рівень звукової потужності L

Варіант залежно від країни експлуатації Країна KAP SA Електричне підключення Напруга V 220 220 Фаза ~11 Частота Hz 60 60 Під’єднувана потужність kW 2,9 2,8 Ступінь захисту IPX5 IPX5 Запобіжник мережі (інерційний)A 15 13 Подовжувальний кабель 30 м mm

2,5 2,5 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa 1 1 Температура на вході (макс.) °C 60 60 Витрата на вході (мін.) l/min 13 13 Висота всмоктування (макс.) m 0,5 0,5 Мінімальна довжина шланга подачі

m7,57,5 Мінімальний діаметр шланга подачі

in 1/2 1/2 Номер для замовлення всмоктувального шланга з

Робочі характеристики пристрою Розмір стандартного сопла 042 043 Робочий тиск MPa 13 12,5 Робочий надлишковий тиск (макс.) MPa 18 18 Об'єм подачі, вода l/min 10,0 10,0 Об'єм подачі, мийний засіб l/h 0-25 0-25 Сила віддачі високонапірного

N 26,6 26,6 Розміри та вага Типова робоча вага (CX) kg 25,2 (-) 25,2 (-)中文 221 Зберігається право на внесення технічних змін. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Миючий ап арат високого тиску Тип: 1.520-xxx Відповідні директиви ЄС 2006/42/EG (+2009/127/EG) 2014/30/ЄС 2000/14/EG Застосовувані гармонізовані стандарти EN 60335-1 EN 60335-2-79 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2008 HD 5/12 C, HD 5/12 CX, HD 5/13 C, HD 5/13 CX EN 61000-3-11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/17 CX, HD 6/ 13 C, HD 6/13 CX Застосовуваний метод оцінки відповідності 2000/14/EG: Додаток V Рівень звукової потужності, дБ(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13

Виміряний: 86 Гарантований: 88 HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX Виміряний: 89 Гарантований: 92 HD 5/15 CX Виміряний: 87 Гарантований: 90 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Winnenden, 2019/05/01

对于顽固的污垢，我们建议使用转子喷嘴特殊配件。 “Plus”规格的交货范围含有一个转子喷嘴。 Довжина mm 380 380 Ширина (СХ) mm 360 (-) 360 (-) Висота mm 930 930 Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті m/s

0,9 0,9 Рівень звукового тиску L

dB(A) 3 3 Рівень звукової потужності L
