ПОСІБНИК КОРИСТУВАЧА HW 601 AL-KO

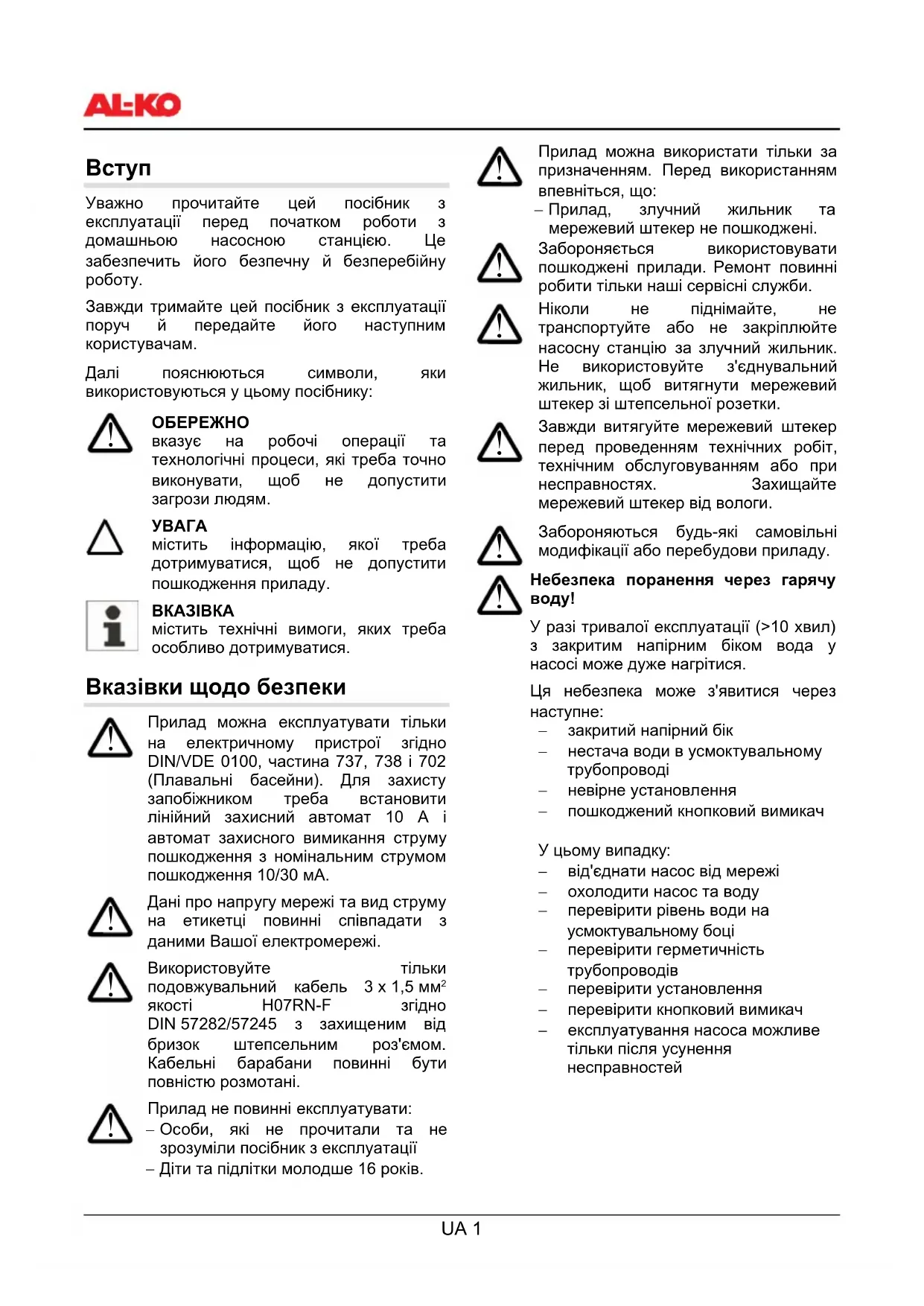

Завжди тримайте цей посібник з експлуатації поруч й передайте його наступним користувачам. Далі пояснюються символи, яки використовуються у цьому посібнику:

вказує на робочі операції та технологічні процеси, які треба точно виконувати, щоб не допустити загрози людям.

містить інформацію, якої треба дотримуватися, щоб не допустити пошкодження приладу.

містить технічні вимоги, яких треба особливо дотримуватися. Вказівки щодо безпеки

Прилад можна експлуатувати тільки на електричному пристрої згідно DIN/VDE 0100, частина 737, 738 і 702 (Плавальні басейни). Для захисту запобіжником треба встановити лінійний захисний автомат 10 A і автомат захисного вимикання струму пошкодження з номінальним струмом пошкодження 10/30 мА.

Дані про напругу мережі та вид струму на етикетці повинні співпадати з даними Вашої електромережі.

Використовуйте тільки подовжувальний кабель 3 x 1,5 мм

якості H07RN-F згідно DIN 57282/57245 з захищеним від бризок штепсельним роз'ємом. Кабельні барабани повинні бути повністю розмотані.

Прилад не повинні експлуатувати: − Особи, які не прочитали та не зрозуміли посібник з експлуатації − Діти та підлітки молодше 16 років.

Прилад можна використати тільки за призначенням. Перед використанням впевніться, що: − Прилад, злучний жильник та мережевий штекер не пошкоджені.

Забороняється використовувати пошкоджені прилади. Ремонт повинні робити тільки наші сервісні служби.

Ніколи не піднімайте, не транспортуйте або не закріплюйте насосну станцію за злучний жильник. Не використовуйте з'єднувальний жильник, щоб витягнути мережевий штекер зі штепсельної розетки.

Завжди витягуйте мережевий штекер перед проведенням технічних робіт, технічним обслуговуванням або при несправностях. Захищайте мережевий штекер від вологи.

Забороняються будь-які самовільні модифікації або перебудови приладу.

Небезпека поранення через гарячу

У разі тривалої експлуатації (>10 хвил) з закритим напірним біком вода у насосі може дуже нагрітися. Ця небезпека може з'явитися через

− закритий напірний бік − нестача води в усмоктувальному трубопроводі − невірне установлення − пошкоджений кнопковий вимикач У цьому випадку: − від'єднати насос від мережі − охолодити насос та воду − перевірити рівень води на усмоктувальному боці − перевірити герметичність трубопроводів − перевірити установлення − перевірити кнопковий вимикач − експлуатування насоса можливе тільки після усунення несправностей UA 1Призначення UA 2 Використання за призначенням Домашня насосна станція призначена для приватного використання в будинку та саду. Її можна експлуатувати тільки за призначенням згідно з технічними даними. Прилад призначений виключно для наступних цілей: − зрошування саду та земельної ділянки − водопостачання в будинку − підвищення друку домашнього водопостачання. Дотримуйтесь при цьому місцевих приписів. Для цього зверніться до свого сантехніка Прилад призначений тільки для подання наступних рідин: − чиста вода − дощова вода Використання не за призначенням Заборонено використовувати прилад у тривалому режимі. Вона не призначена для подання наступних рідин: − солона вода − продукти харчування − брудна вода з текстильними або паперовими часточками − агресивні середовища, хімікати − їдкі, горючі, вибухові або газоподібні рідини − рідини тепліше 35°C − вода з піском і чистячи рідини Опис продукту Домашня насосна станція/приладдя (мал. A та В) 1 Вхід в насос / з'єднання для усмоктувального трубопроводу 2 Пробка наливного отвору 3 Вихід з насосу / з'єднання для напірного трубопроводу 4 Корпус двигуна 5 Клапан 6 Нагромаджувальна ємність 7 Манометр 8 З'єднувальний жильник 9 Пробка зливного отвору 10 Кнопковий вимикач 11 Вирівняльний провід 12 Корпус насоса 13 Фільтр попереднього очищення (приладдя) 14 Комплект для всмоктування AL-KO

Комплект поставки Домашня насосна станція обладнана кнопковим вимикачем, манометром, а також мережевим кабелем зі штепсельними ріжками із захисним контактом. Функціонування Домашня насосна станція працює автоматично. Насос вмикається та вимикається залежно від тиску (дивись технічні дані). Насос всмоктує воду через усмоктувальний трубопровід (1) та подає її до нагромаджувальної ємністі (6). При досягненні тиску вимкнення (нагромаджувальна ємність заповнена) насос автоматично вимикається. Після падіння тиску на прибл. 2,0 бар (відбирання води) насос автоматично вгору вмикається та наповнює нагромаджувальну ємність або подає воду до точці забори води. У цьому випадку нагромаджувальна ємність заповнюється тільки після завершення відбирання води. Тепловий захист Прилад оснащений тепловим захистом, який вимикає насос у разі перегрівання. Після фази охолодження протягом 15 - 20 хвилин насос знову самостійно вмикається. Установлення приладу, введення в експлуатацію

Перед вмиканням треба перевірити початковий тиск мембрани в нагромаджувальній ємності на клапані (5). Тиск повинен складати прибл. 1,5 бар, якщо потрібно, виправить його (див. "Перевірка початкового тиску мембрани").

• Поставте прилад на гладку, тверду та горизонтальну поверхню, захищену від затоплення.

• Впевніться, що насосна станція захищена від дощу та прямого водного струму. Під час монтажу всмоктувальних та напірних трубопроводів звертайте увагу на те, щоб прилад не піддавався механічному тиску або тязі. Ми рекомендуємо встановлення гнучких трубопроводів на вході (1) в насос та на виході (3) з насосу. Зверніться також до свого дилера. UAПри щоденній експлуатації (автоматичний режим) за допомогою відповідних заходів Ви повинні виключити появу повторних пошкоджень при несправностях в приладі через затоплення відсіків. Встановлення усмоктувального трубопроводу Оберіть усмоктувальний трубопровід такої довжини, щоб насос не працював насухо. Усмоктувальний шланг повинен завжди знаходитися на 30 см нижче водної поверхні. Вмонтуйте у всмоктувальний трубопровід зворотний клапан для запобігання витікання подаваної рідини із приладу.

• Встановіть усмоктувальний трубопровід. Зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу. Якщо висота всмоктування більше 4 м, діаметр усмоктувального шланга повинен бути більше 1“. Ми рекомендуємо використовувати комплект для всмоктування AL-KO (14) з усмоктувальним шлангом, приймальною сіткою та стопором зворотного потоку. Для цього зверніться до свого дилера. Якщо вода містить пісок, треба встановити фільтр попереднього очищення (13) між усмоктувальним трубопроводом та входом у насос. Для цього зверніться до свого дилера.

• Завжди прокладайте усмоктувальний трубопровід з нахилом вгору. У разі прокладання понад висотою насоса у трубопроводі утворюються повітряні бульбашки. UA 3 Встановлення напірного трубопроводу

• Встановіть напірний трубопровід. При цьому зверніть увагу на герметичність з'єднання, не пошкоджуючи різьбу. Наповнення насосу Перед кожним монтажем/введенням в експлуатацію насос потрібно наповнювати водою до рівня переливу для того, щоб він міг одразу всмоктувати. Робота насухо зруйнує

• Відкрийте пробку наливного отвору (2).

• Наповніть водою через наливний отвір, поки не заповніться камера насоса (12).

• Угвинтіть пробку наливного отвору (2). Перше введення в експлуатацію насоса

• Відкрийте запор напірного трубопроводу (клапани, розпилювальне сопло, кран).

• Вставте мережевий штекер з'єднувального жильника у розетку. Насос починає подавати.

• Закрийте запор в напірному трубопроводі після того, як вода без бульбашок стече з трубопроводу. Насос автоматично вимикається після створення тиску та заповнення нагромаджувальній емності. Домашня насосна станція готова до експлуатації. Вимкнення насосу

• Витягніть мережевий штекер із штепсельної

Технічне обслуговування і

Перед початком будь-якої роботи з технічного обслуговування прилад необхідно відокремити від мережі та запобігти від повторного вмикання.

Після подання хлорованої води у плавальному басейні або рідини, яка залишає осад, треба промити насос чистою водою. Усунення закупорки Закупорку насосу треба усунувати наступним

• Видаліть усмоктувальний трубопровід на вході (1).

• Приєднайте напірний шланг до водопроводу та залиште воду текти через корпус насоса, поки закупорка не буде усунена.

• Перед наступним введенням в експлуатацію можна перевірити роботу насоса, якщо увімкнути його на короткий час.

• Введіть прилад в експлуатацію знов, як

Захист від замерзання При небезпеці замерзання домашня насосна станція має бути повністю спорожнена (трубопроводи, насос та нагромаджувальна

• Опорожніть усмоктувальний та напірний трубопроводи.Утилізація

• Вигвинтіть пробку зливного отвору (9) та випустить воду з насоса. У цей час вода. яка знаходиться у нагромаджувальнії ємності, буде витиснута повітряним мішком.

2002/96 EG Забороняється утилізувати інструменти, що стали непридатними, разом із побутовими відходами! Упаковка, сам пристрій та його приладдя виконані з матеріалів, що можуть бути використані повторно, тому вони підлягають відповідній утилізації.

• Угвинтіть пробки зливного отвору та зберігайте домашню насосну станцію у приміщенні, яке є надійно захищене від морозу. Налаштування кнопкового

Тиск вмикання та вимикання домашньої насосної станції відрегульоване на кнопковому вимикачі на заводі-виробнику (див. технічні дані). Якщо потрібно, ці значення на кнопковому вимикачі (10) можна змінити, див. також мал. C.

• Витягніть мережевий штекер.

• Зніміть захисну кришку з кнопкового

• Встановіть потрібний тиск за допомогою

A= тиск спрацьовування B= тиск вимикання – збільшити тиск = + – зменшити тиск = –

• Закрийте кнопковий вимикач захисною

• Введіть прилад в експлуатацію та перевірте змінений тиск. Дотримуйтеся макс висоту подавання при макс. тиску, див. технічні дані. Перевірка початкового тиску

• Треба регулярно перевіряти початковий тиск мембрани.

• Витягніть мережевий штекер.

• Відткрийте запору нагнітального трубопроводу та спустіть тиск води, поки насос не буде порожній.

• Перевірте початковий тиск мембрани на клапані (5). Початковий тиск мембрани повинен встановлювати прибл. 1,5 бар, виправить його, якщо потрібно.

• Введіть прилад в експлуатацію знов, як

Перед виконанням усунення неполадок завжди витягайте штекер з мережі живлення! Неполадка Причина Усунення Двигун не працює Робоче колесо заблоковано Очистити насос Термовимикач вимкнувся Зачекайте, поки термовимикач не увімкне насос. Слідкуйте за максимальною температурою подаваного середовища. Насос треба перевірити Мережна напруга відсутня Електрик повинен перевірити електроживлення Насос не всмоктує Усмоктувальний трубопровід не у

Занурити усмоктувальний трубопровід у води щонайменш на 30 см Закупорка при всмоктуванні ОБЕРЕЖНО! Небезпека поранення через гарячую воду! Видалити забруднення у зоні всмоктування Напірний трубопровід закритий ОБЕРЕЖНО! Небезпека поранення через гарячую воду! Відкрити напірний трубопровід Висота всмоктування занадто

Зменшити висоту всмоктування Повітря в усмоктувальному трубопроводі Перевірити герметичність усмоктувального трубопроводу Насос не заповнений Наповнити насос Подаваний об'єм рідини занадто

Закупорка при всмоктуванні Очистити зону всмоктування Висота всмоктування занадто

Зменшити висоту всмоктування Діаметр шланга занадто

Використовувати більший напірний

Подаваний об'єм рідини занадто

Зменшити висоту подання Насос вмикається нестабільно Недостатній тиск повітря у нагромаджувальній ємності Перевірити та у разі необхідності виправити тиск у нагромаджувальній ємності на клапані (5). Відрегулювати тиск на значення прибл. 1,5 бар Насос не вмикається

Насос всмоктує повітря, нестача води при всмоктуванні Відключити насос, при необхідності

└──────┘UA 13467354_b HW 601 / 802 / 1002 Декларація про відповідність стандартам ЄС Цим документом ми заявляємо, що даний спроектований нами продукт відповідає вимогам погодженихдиректив ЄС, стандартам безпеки ЄС, а також іншим стандартам, застосовуваним до даного продукту.

Садовий насос Серійний номер G3043045

Рівень звуку обмірюваний / гарантований HW601, HW601 INOX 74/76 dB(A) HW802, HW802 INOX 74/77 dB(A) HW1002 INOX 83/86 dB(A) Оцінка відповідності 2000 /14/EG Додаток V

Протягом встановленого законодавством строку давності претензій щодо якості пристрою ми усунемо деякі дефекти матеріалу або виробничий брак шляхом ремонту або заміни (за нашим розсудом). Строк давності визначається правовими нормами тієї місцевості, де було куплено пристрій. Наші гарантійні зобов'язання дійсні лише в таких випадках: Гарантія втрачає силу в таких випадках: Належна експлуатація пристрою Дотримання інструкції з експлуатації Використання оригінальних запасних

дійснення спроби полагодити інструмент технічні зміни пристрою У разі неналежного використання інструмента (наприклад, у промислових або комунальних ціля

Гарантія не розповсюджується на такі випадки: На пошкодження лакованої поверхні, які утворились унаслідок звичайного зношування Деталі, що зношуються (позначені рамкою XXX XXX (X) на карті запасних частин) На двигуни внутрішнього згоряння – На них розповсюджуються окремі гарантійні норми відповідного виробника

У випадку, що потребує надання гарантії, звертайтесь з цим гарантійним листом та документом, який підтверджує акт купівлі, до Вашого дилера або до найближчого авторизованого сервісного центру. Ці гарантійні зобов'язання не розповсюджуються на правові претензії клієнта до продавця стосовно якості проданого пристрою.
