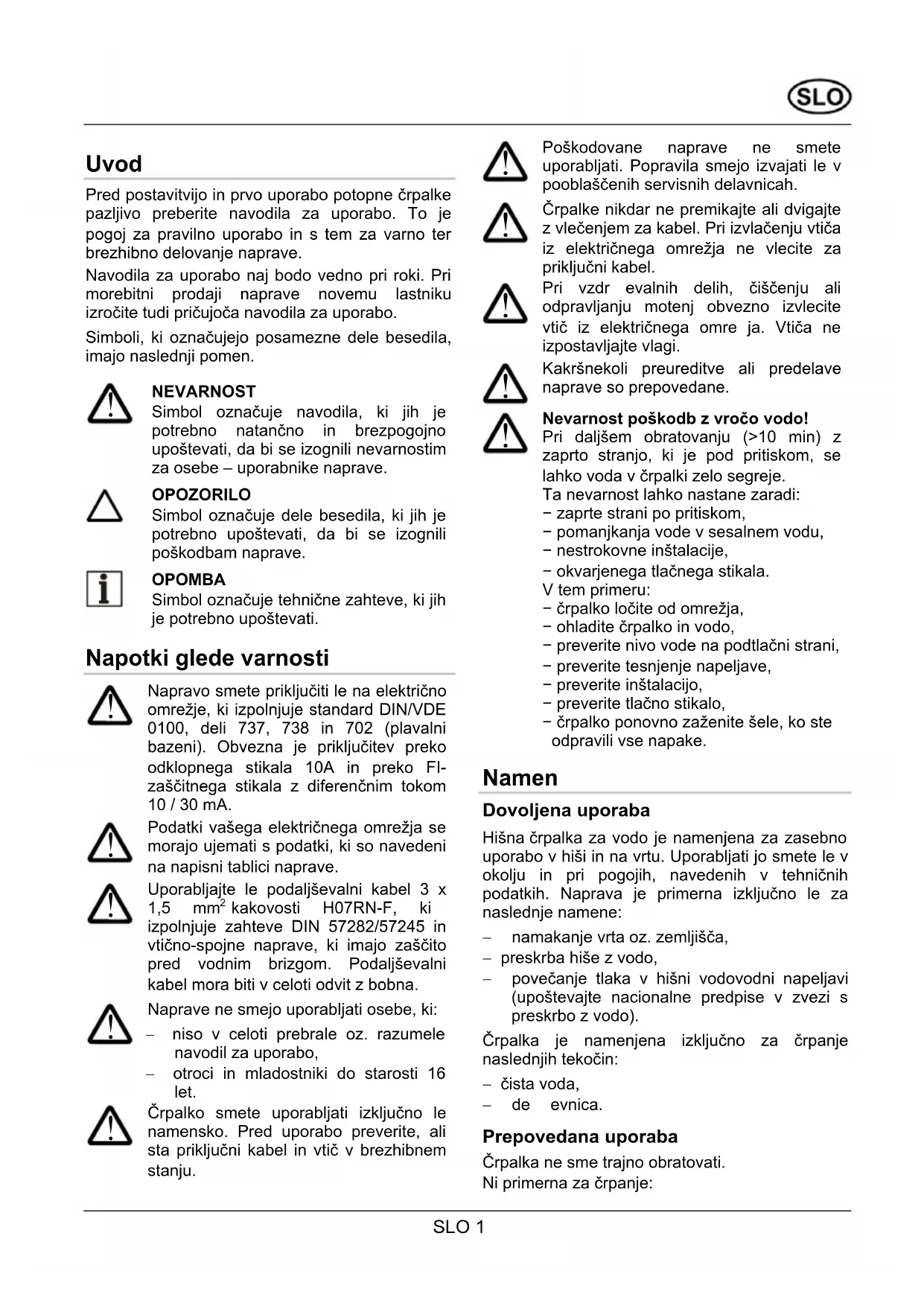

NAVODILA ZA UPORABO HW 601 AL-KO

NEVARNOST Simbol označuje navodila, ki jih je potrebno natančno in brezpogojno upoštevati, da bi se izognili nevarnostim za osebe – uporabnike naprave. OPOZORILO Simbol označuje dele besedila, ki jih je potrebno upoštevati, da bi se izognili poškodbam naprave. OPOMBA Simbol označuje tehnične zahteve, ki jih je potrebno upoštevati. Napotki glede varnosti

Napravo smete priključiti le na električno omrežje, ki izpolnjuje standard DIN/VDE 0100, deli 737, 738 in 702 (plavalni bazeni). Obvezna je priključitev preko odklopnega stikala 10A in preko FI- zaščitnega stikala z diferenčnim tokom 10 / 30 mA.

Podatki vašega električnega omrežja se morajo ujemati s podatki, ki so navedeni na napisni tablici naprave.

Uporabljajte le podaljševalni kabel 3 x 1,5 mm

kakovosti H07RN-F, ki izpolnjuje zahteve DIN 57282/57245 in vtično-spojne naprave, ki imajo zaščito pred vodnim brizgom. Podaljševalni kabel mora biti v celoti odvit z bobna.

Naprave ne smejo uporabljati osebe, ki: − niso v celoti prebrale oz. razumele navodil za uporabo, − otroci in mladostniki do starosti 16 let.

Poškodovane naprave ne smete uporabljati. Popravila smejo izvajati le v pooblaščenih servisnih delavnicah.

Pri vzdr evalnih delih, čiščenju ali odpravljanju motenj obvezno izvlecite vtič iz električnega omre ja. Vtiča ne izpostavljajte vlagi.

Nevarnost poškodb z vročo vodo! Pri daljšem obratovanju (>10 min) z zaprto stranjo, ki je pod pritiskom, se lahko voda v črpalki zelo segreje. Ta nevarnost lahko nastane zaradi: − zaprte strani po pritiskom, − pomanjkanja vode v sesalnem vodu, − nestrokovne inštalacije, − okvarjenega tlačnega stikala. V tem primeru: − črpalko ločite od omrežja, − ohladite črpalko in vodo, − preverite nivo vode na podtlačni strani, − preverite tesnjenje napeljave, − preverite inštalacijo, − preverite tlačno stikalo, − črpalko ponovno zaženite šele, ko ste odpravili vse napake. Namen Dovoljena uporaba Hišna črpalka za vodo je namenjena za zasebno uporabo v hiši in na vrtu. Uporabljati jo smete le v okolju in pri pogojih, navedenih v tehničnih podatkih. Naprava je primerna izključno le za naslednje namene: − namakanje vrta oz. zemljišča, − preskrba hiše z vodo, − povečanje tlaka v hišni vodovodni napeljavi (upoštevajte nacionalne predpise v zvezi s preskrbo z vodo). Črpalka je namenjena izključno za črpanje naslednjih tekočin: − čista voda, − de evnica. Prepovedana uporaba Črpalka ne sme trajno obratovati. Ni primerna za črpanje: SLO 1− slane vode, − živil, SLO 2 − umazane vode z vlakni tekstila ali koščki papirja, − agresivnih sredstev oz. kemikalij, − jedkih, vnetljivih, eksplozivnih sredstev ali tekočin, ki se vplinjajo, − tekočin s temperaturo nad 35°C, − vode, ki vsebuje pesek ali druge ostre delce. Opis naprave Hišna črpalka za vodo in pribor (A, B) 1 vhodni (sesalni) priključek 2 vijak za dolivanje vode 3 izhodni (tlačni) priključek 4 ohišje motorja 5 ventil 6 posoda za vodo 7 manometer 8 priključni kabel 9 izpustni vijak 10 tlačno stikalo 11 izravnalni vod 12 ohišje črpalke 13 predfilter (pribor) 14 sesalna garnitura AL-KO (pribor) Obseg dobave Hišna črpalka za vodo je opremljena s tlačnim stikalom, manometrom in omrežnim kablom z vtičem, ki ima zaščitni kontakt. Delovanje Črpalka deluje avtomatično. Vključi oz. izključi se samodejno v odvisnosti od tlaka (glejte tehnične podatke). Črpalka sesa vodo skozi sesalno cev (1) in jo črpa v posodo za vodo (6). Ko tlak doseže določeno vrednost (posoda je polna), se črpalka samodejno izključi. Če se tlak vode v posodi zmanjša na vrednost 2- 2,5 bar (poraba vode), se črpalka vključi in napolni posodo oziroma črpa vodo do porabnika. Nato se spet napolni posoda za vodo. Termična zaščita Črpalka je opremljena s termičnim stikalom, ki izključi črpalko v primeru prekomernega segrevanja. Ko se črpalka ohladi (15 do 20 minut), se samodejno vključi. Postavitev naprave in zagon Pred uporabo naprave preverite tlak membrane na ventilu (5). Tlak mora biti približno 1,5 bar. Če je potrebno, ga spremenite (glejte odstavek „Preverjanje tlaka membrane“).

• Napravo postavite na vodoravno, čvrsto in pred poplavo varno podlago.

• Zagotovite, da črpalka ne bo izpostavljena dežju in neposrednim vodnim curkom.

Pri montaži dovodne in odvodne cevi upoštevajte, da priključka črpalke ne smeta biti izpostavljena pritiskom ali vlečnim silam. Priporočamo, da obe priključitvi črpalke izvedete s pregibno cevjo (posvetujte se z vašim prodajalcem). Pri vsakodnevnem (avtomatskem) delovanju morate s primernimi ukrepi preprečiti, da bi v primeru motenj na črpalki prišlo do škode zaradi poplave v prostoru. Montaža sesalne cevi Dolžino sesalne cevi izberite tako, da ne bo moglo priti do suhega teka črpalke. Ustje sesalne cevi se mora vedno nahajati vsaj 30 cm pod gladino vode. Na sesalno cev priključite protipovratni ventil, da voda iz črpalke ne bo mogla odtekati nazaj.

• Na črpalko pritrdite sesalno cev. Spoj mora biti neprodušen. Pazite, da ne poškodujete navoja. Pri višini sesanja preko 4 m mora imeti sesalna cev premer najmanj 1 „ (25,4 mm). Priporočamo uporabo sesalne garniture AL-KO (14) s sesalno cevjo, sesalno košaro in ventilom za preprečitev povratnega toka. Posvetujte se s prodajalcem. Pri črpanju vode, ki vsebuje manjše količine peska, morate med sesalno cev in sesalni priključek črpalke vgraditi predfilter (AL-KO) (13). Posvetujte se s prodajalcem.

• Vzpostavite delovanje črpalke po že opisanem postopku.

• Na črpalko pritrdite tlačno cev. Spoj mora biti vodotesen. Pazite, da ne poškodujete navoja. Zaščita proti zmrzali Napolnitev črpalke z vodo Če obstoji nevarnost zmrzali, morate sistem za črpanje vode povsem izprazniti (črpalko, posodo za vodo in cevi). Pred vsako postavitvijo oz. zagonom morate v črpalko do roba naliti vodo. To je potrebno zato, da lahko črpalka takoj po zagonu vsesa vodo. Suhi tek bi črpalko uničil.

• Izpraznite sesalno in tlačno cev.

• Odvijte izpustni vijak (9) in pustite, da voda izteče iz črpalke. Pri tem iztisne zračni meh tudi vodo iz posode.

• Odprite zaporni vijak za dolivanje (2).

• Privijte izpustni vijak in črpalko shranite na mestu, kjer ni nevarnosti zmrzali.

• Nalijte toliko vode, da je ohišje črpalke (12) polno.

• Privijte zaporni vijak (2). Nastavitev tlačnega stikala Prva uporaba črpalke Tlačno stikalo za vključitev in izključitev črpalke je tovarniško nastavljeno (glejte tehnične podatke). Nastavljeni vrednosti lahko, če je potrebno, na tlačnem stikalu (10) spremenite (glejte sliko).

• Odprite zaporni element na tlačni cevi (ventil, šoba za pršenje, pipa za vodo), da se bo iz cevi umaknil zrak.

• Vtič priključite na električno omrežje. Črpalka začne črpati vodo.

• Izvlecite vtič iz električnega omrežja.

• S tlačnega stikala snemite zaščitni pokrov.

• Ko iz tlačne cevi enakomerno priteče voda, zaprite zaporni element na cevi. Črpalka se ustavi, ko se vzpostavi tlak vode in se napolni posoda za vodo. S tem je črpalka pripravljena za delovanje.

• Z izvijačem nastavite tlak. A= tlak za vključitev B= tlak za izključitev − povečanje tlaka= + − zmanjšanje tlaka= – Izključitev črpalke

• Izvlecite vtič iz električnega omrežja. Vzdrževanje in nega SLO 3

Pred začetkom vzdrževalnih del obvezno izvlecite vtič iz električnega omrežja. Zagotovite, da naprave med vzdrževalnimi deli ne bo mogel vključiti kdo drug. Upoštevajte največjo višino črpanja pri največjem tlaku (glejte tehnične podatke). Preverjanje tlaka membrane

• Izvlecite vtič iz električnega omrežja.

• Odprite zaporni element (npr. ventil) na tlačni cevi in počakajte, da se tlak sprosti, črpalka pa izprazni. Pri ventilu (5) preverite tlak membrane, ki mora biti približno 1,5 bar. Če je potrebno, ga spremenite. Čiščenje Po črpanju vode, ki vsebuje klor (voda za plavalni bazen) ali drugih tekočin, ki puščajo usedline, morate črpalko izprati s čisto vodo.

• Vzpostavite obratovanje črpalke po že opisanem postopku. Odmašitev Če se črpalka zamaši, opravite naslednji postopek.

• Odstranite sesalno cev na vhodu črpalke.

• Konec tlačne cevi priključite na vodovodno pipo in odprite vodo. Voda naj teče skozi ohišje črpalke toliko časa, da se čep odstrani iz črpalke.

• Pred ponovnim zagonom lahko s kratko vključitvijo preverite, ali se motor črpalke vrti. Odslužene naprave ne sodijo med gospodinjske odpadke! Embalaža, naprava in pribor so izdelani iz materialov, ki jih je možno reciklirati, zato jih odstranite na primeren način. RL 2002/96 EGMotnje v delovanju SLO 4

Pred odpravljanjem motnje izvlecite vtič iz električnega omrežja.

Motnja Vzrok Ukrepanje Motor črpalke ne teče Tekalno kolo je blokirano Očistite črpalko Aktiviralo se je termično stikalo Počakajte, da termično stikalo spet vključi črpalko. Upoštevajte najvišjo dopustno temperaturo črpanega medija. Črpalko naj pregledajo na pooblaščenem servisu. Ni omre ne napetosti Električar naj ugotovi vzrok Črpalka ne sesa vode Sesalna cev ni pod vodno gladino Ustje sesalne cevi mora biti vsaj 30 cm pod gladino vode Zamašila se je sesalna stran NEVARNOST! Nevarnost poškodb z vročo vodo! Očistite sesalno stran črpalke Tlačna cev je zaprta NEVARNOST! Nevarnost poškodb z vročo vodo! Odprite cev. Višina sesanja je prevelika Zmanjšajte višino sesanja V sesalni cevi je zrak Preverite tesnost sesalne cevi Črpalka ni napolnjena z vodo V črpalko nalijte vodo Pretok vode je premajhen Zamašila se je sesalna stran Očistite sesalno stran črpalke Višina sesanja je prevelika Zmanjšajte višino sesanja Premer sesalne cevi ni zadosten Uporabite cev z večjim presekom Višina črpanja je prevelika Zmanjšajte višino črpanja Črpalka se ne vključuje in izključuje zanesljivo Tlak v posodi za vodo ni zadosten Pri ventilu (5) preverite tlak v posodi. Če je potrebno, ga na novo nastavite (1,5 bar) Črpalka se ne izklopi samodejno pomanjkanje vode na podtlačni strani, Črpalka vsesava zrak Iztaknite črpalko, po potrebi naj se ohladi

Izjava ES o skladnosti S to izjavo potrjujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostnimi standardi EU in upoštevnimi standardi za tovrstne izdelke. Izdelek Električna črpalka Serijska številka G3043045 Proizvajalec AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Pooblaščeni zastopnik Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Tipi

Kötz, 2010-07-20 Antonio De Filippo, Managing Director Garancija V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili. Naša garancija velja samo: Garancijske pravice prenehajo veljati: če napravo uporabljate v skladu z navodili in namenom če upoštevate navodila za uporabo če uporabljate le originalne nadomestne dele če skuša napravo popraviti nepooblaščena oseba če opravite tehnične spremembe na napravi v primeru nenamenske uporabe (npr. v pridobitvene ali komunalne namene) Garancija ne krije: poškodb laka, ki so posledica običajne obrabe obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom XXX XXX (X) za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujoči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.
