GEBRUIKSAANWIJZING HW 601 AL-KO

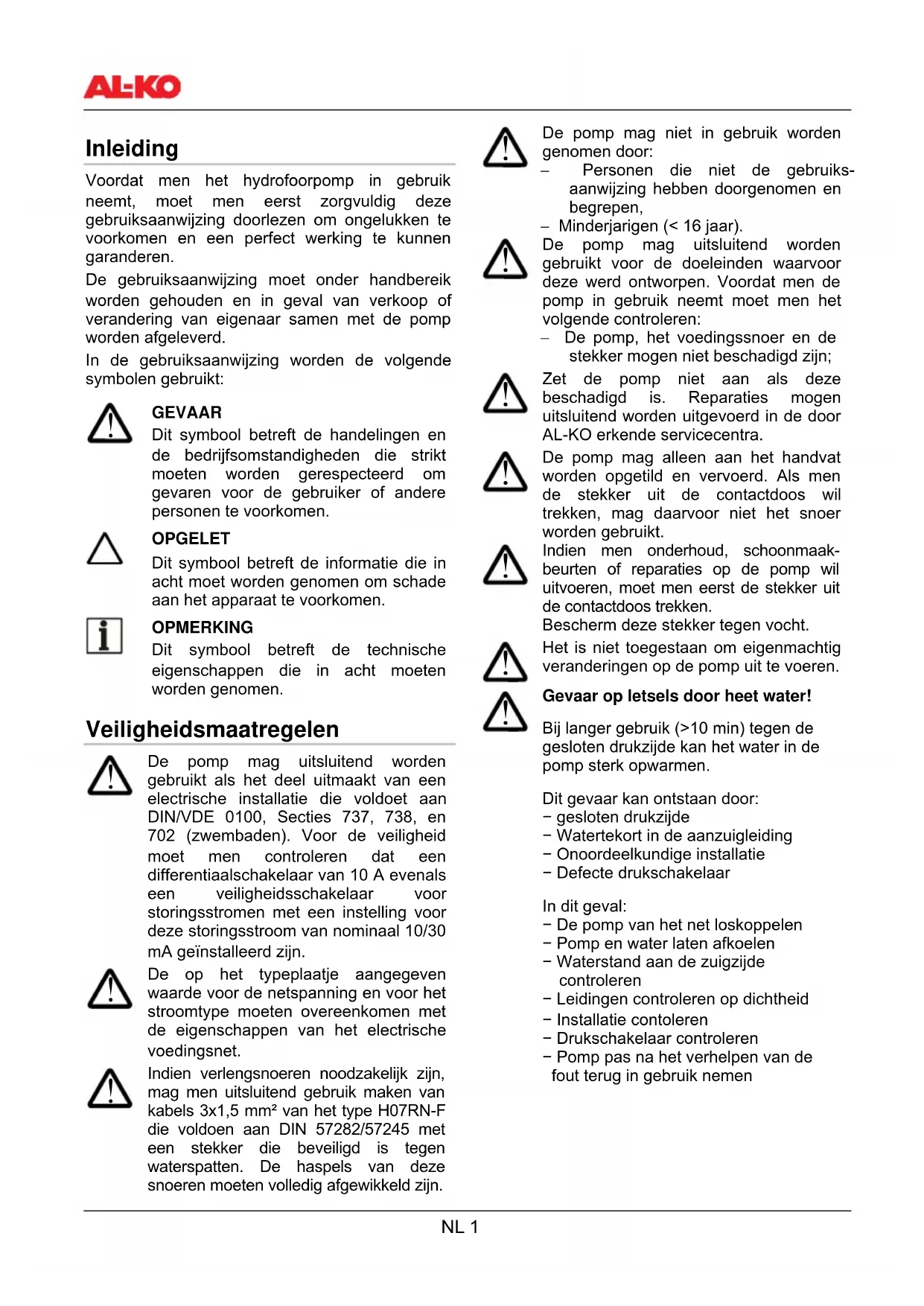

Voordat men het hydrofoorpomp in gebruik neemt, moet men eerst zorgvuldig deze gebruiksaanwijzing doorlezen om ongelukken te voorkomen en een perfect werkig te{kennen garanderen.

De gebruiksaanwijzing moet onder handbereik worden gehonden en in geval van verkoop of verandering van eigenaar samen met de pomp worden afgeleverd.

In de gebruiksaanwijzing worden de volgende symbolen gebruikt:

GEVAAR

Dit symbolism betreft de handelingen en de bedrijfsomstandigheden die strikt要去en worden gespecteerd om gevaren voor de gebruiker of andere Personen te voorkomen.

OPGELET

Dit symbol betreft de informatatie die in acht要去en genomen om schade aan het apparaat te voorkomen.

OPMERKING

Dit symbolism betreft de technische eigenschappen die in acht要去en worden genomen.

Veiligheidsmaatregelen

De pomp mag uitsluitend worden gebrukt als het deel uitmaakt van een electrische installmentie die voldoet aan DIN/VDE 0100, Secties 737, 738, en 702 (zwembaden). Voor de verilgheid要去 men controleren dat een differentiaalschakelaar van 10 A evenals een verilgheidsschakelaar voor storingsstromen met een instelling voor deze storingsstroom van nominaal 10/30 mA geinstalleerd zich.

De op het typeplaatje aangegeven waarde voor de netspanning en voor het stroomtype要去en overeenkomen met de eigenschappen van het elektrische voedingsnet.

Indien verlengsnoerenoodzakelijk,zijn, mag men uitsluitend gebruik maken van kabels 3× 1,5mm^2 van het type H07RN-F die voldoen aan DIN 57282/57245 met een stekker die beveiligd is gegen waterspatten.De haspels van deze snoeren要去en volledig afgewikkeld zijn.

De pomp mag nicht in gebruik worden genomen door:

• Personen die nicht de gebruiks-aanwijzing haben doorgenomen en begrepen,

• Minderjarigen (< 16aar).

De pomp mag uitsluitend worden gebruikt voor de doeleinden waarvoordeze werden ontworpen. Voordat men de pomp in gebruik neemt要去en het volgende controleren:

• De pomp, het voedingssnoer en de stekker mooten Niet beschadigd zich;

Zet de pomp Niet aan als deze beschadigd is. Reparaties mogenuitsluitend worden uitgevoerd in de door AL-KO erkende servicecentra.

De pomp mag alleen aan het handvat worden opgetild en vervoerd. Als men de stekkeruit de contactdoos wil trekken, mag waarvoor Niet het snoer worden gezruikt.

Indien men onderhoud, schoonmaakbeurten of reparaties op de pomp wiluitvoeren, moet men eerst de stekker uit de contactdoos trekken.

Het is Niet toegestaan om eigenmachtig veranderingen op de pomp uit te voeren.

Gevaar op letsels door heet water!

Bij langer gebruik (>10min) gegen de gesloten drukzijde kan het water in de pomp sterk opwarmen.

Dit gevaar kan ontstaan door:

• gesloten drukzijde
  -Watertekort in de aanzuigleiding
• Onoordeelkundige installment
• Defecte drukschakelaar

In dit geval:

• De pomp van het net loskoppelen
• Pomp en water laten afkoelen
• Waterstand aan de zuigzijde controlleren
  Leidingen controlleren op dichtheid
• Installatie contoleren
• Drukschakelaar controlleren
• Pomp pas na het verhopen van de fout terug in gebruik nemen

Gebruik

Toepassingen waar de pomp voor bestemd is

De pomp is bestemd voor particulier gebruik in huis en tuin en mag uitsluitend worden gebruikt voor toepassingen die in overeenstemming zich met de technische eigenschappen. Het toestel is uitsluitend geschikt voor de volgende toepassingen:

• irrigatie van tuinen en terreinen;
  huishoudelijke drinkwatervoorziening;
  verhoging van de druk voor de huishoudelijkde drinkwatervoorzieening. Neem deplaatselijk voorschriften in acht en raadpleeg een loodgieter.
• Het toestel is uitsluitend geschikt voor de volgende vloeistoffen:
• schoon water:
  -- regenwater:

Niet toegestane toepassingen

De pomp moet nicht onafgeb broken werken. Niet toegestane vloeistoffen:

• zout water:
  vloeibare voedingsmiddelen;
• riooelsijk met stukjes weefsel of papier;
• chemische en corrosieve stoffen;
  zuren, ontvlambare explosieve of vluchtige stoffen:
• vloeistoffen met een temperatuur van boven 35^
  water met zand of andere schurende middelen.

Beschrijving van de pomp

Waterreservoir/toebehoren (figuren A en B)

1 Inlaatopening/Aansluiting van de inlaatslang
2 Vuldop
3 Uitlaatopening/Aansluiting van de uitlaatslang
4 Motorbehuizing
5 Klep
6 Reservoir
7 Manometer
8 Voedingsssnoer
9 Loosdop
10 Drukregelaar
11 Slang
12 Pomplichaam
13 Filter (toebehoren)
14 Kit met aanzuighulpstukken AL-KO (toebehoren)

Meegeleverde kit

Het hydrofoorpomp is voorzien van een drukregelaar, manometer en voedingsnoor met Schukostekker (ronde stekker met randaarde).

Werking

De hydrofoorpomp werkt automatisch. De pomp start en stopt in functie van de druk (zie technische eigenschappen).

De pomp zuigt het water op door de aanzuigslang (1) en stuurt het dan maar het reservoir (6). Wanner de aftschakeldruk worden bereikt (het reservoir is dan vol), zal de pomp automatisch af worden geschakeld.

Wanneer de druk afneemt tot onceveer 2,0 bar (doordat water wordt afgetapt) zal de pomp automatisch weeopstarten en wateraar het ir of het aftappunt sturen. Het reservoir zar pas worden bijgevuld als geen watereer wordt afgetapt (lagere prioriteit).

Thermische beveiling

De pomp is voorzien van een thermische schakelaar die de pomp uitschakelt indien deze te warm worden. In dit geval zal de pomp dan voor ongeveer 15 tot 20 minutes afkoelen en dan waar automatisch in werking treden.

Installatie en inbedrijfname van de pomp

i Voordat men de pomp in gebruik neemt moet men de druk op de klep (5) aan de ingang van het reservoirmembraan controeren. De druk moet ongeveer 1,5 bar bedragen en kan afhankelijk van het gebruik worden veranderd (zie "Controle van de druk aan de ingang van het membraan").

• Zet de pomp op een vlak, perfect horizontal en stabel vlak.
• Controller dat de pomp Niet is blootgesteld aan waterspatten en regen.

Tijdens het monteren van de in- enuitgaande leidingen要去 men zorgen dat er geen mechanische trek- of drukkrachten op het toestel worden overgebracht. We raden het gebruik van flexibele leidingen op de in- enuitlaatopeningen (resp. (1) en (3)) aan. Raadpleeg de gespecialiseerde verkoper.

Neem bij normal dagelijks gebruik (automatisch) deoodzakelijk meaatregelen om te voorkomen dat lokalen Niet onder water lopen in geval van storingen aan de pomp of de andere componenten van het system.

Montage van de inlaatleidingen

Bepaal de lenghte van de inlaatslang zodanig dat de pomp Niet droog kan lopen. De inlaatopening van deze slang moet minstens 30 cm onder het wateroppervlak worden gehonden.

Installee een terugslagklep in de aanzuigleiding om te voorkomen dat het water terugloopt.

• Zet de inlaatslang op de pomp. Draai hem goed aan zonder evenwel de schroefdraad te beschadigen.

Indien de waterspiegel meer dan 4 meter onder de pomp staat要去 men een inlaatslang van meer dan 1" monteren. Men raadt aan om de aanzuigkit AL-KO (14) te gebruiken, dieze bestaat uit een inlaatslang, een filter en een inlaatklep, die terugloop van water verhindert. De aanzuigkit is beschikbaar bij deplaatselijke gespecialiseerde dealer.

Indien men zanderig water wil aanzuigen moet men een filter (13) monteren tussen de slang en de inlaatopening. Het filter is beschikbaar bij deplaatsiljke gespecialiseerde dealer.

• Laat de inlaatslang onder de pomp doorlopen.

Als men de inlaatslang boven de pomp langs LASTLOEN dan kan zich daarin lucht verzamelen en de pomp zuigt dan lucht aan.

Montage van de uitlaatleiding

• Monteer de uitlaatleiding. Draai hem goed aan zonder evenwel de schroefdraad te beschaden.

Vullen van de pomp

De pomp moet voor elk gebruik tot aan de overloop met water worden gemvuld zodat hij meteen water zuigt in plaats van lucht. Drooglopen kan tot ernstige schade leiden.

• Open de vuldop (2).
  Giet water in de opening totdat het pomplicham (12) vol is.
• Draai de vuldop (2) er weeer op.

Eerste maal inschakelen van de pomp

• Open een van de kleppen waarvan het uitlaatsystem is voorzien (klep, spuitkop en kraan).
• Steek de stekker in de contactdoos. De pomp zal nu beginnen te lopen.
• Sluit de kleppen waarvan het uitlaatsystem is voorzien nadat het water eruit is gelopen zonder luchtbellen in de leidingen mee te nemen. De pomp zar automatisch tot stilstand komen nadat de druk is gestegen en het reservoir is bijgevuld. Het Waterreservoir is gereed om gestart te worden.

Uitzetten van de pomp

• Men hoefft alleen maar de stekker uit de contactdoos te trekken.

Onderhoud en reiniging

Voordat men ook maar enige ingreep op de pomp uitvoert (onderhoud en reiniging)要去 de stekker van de pomp uit de contactdoos�ngrokken.

Reiniging van de pomp

Spoel telkens de pomp met schoon water na het pompen van water met chloor of andere vloeistoffen die resten können weiterden.

Verstoppingen verhelfen

Eliminee als volgt eventuele verstoppingen:

Haal de inlaatslang van de inlaatopening (1) af.
- Sluit nu de uitlaatslang aan op de kraan en LAST water in de pomp lopen totdat hij Niet meer verstopt is.
- Voordat men de pomp weir echt LAST lopen moet men eerst controleren of deze vrij loopt door enkele malen kortstondig de stekker in de contactdoos te prikken. Zorg dat de pomp geen lucht aanzuigt.
- Start het apparaat als volgt op.

In geval van vorst moet het waterreservoir volledig worden geleegd (leidingen, pomp en reservoir).

• Laat de in- en uitlaatleidingen volledig leeglopen.
• Draai de loosdop (9) eraf en LAST het water uit de pomp lopen. Tegelijkkertijd zal het water dat zich in het reservoir bevindt door de lucht maar buiten worden gedrukt.
• Draai de loosdop er weeer op en berg het Waterreservoir op een vorstvrije plaats op.

Afstelling van de drukregelaar

De opstart- en aftschakeldruk van het Waterreservoir kuren met behulp van de drukregelaar worden veranderd (zie de "Technische Eigenschappen"). Deze waarden kuren zonodig op de drukregelaar (10) worden veranderd, die ook figuur C.

• Trek de stekker uit de contactdoos.
• Haal het beschermkapje van de drukregelaar af.
  Regel met een schroevendraier de druk af op de gewenste waarde.

A= inschakeldruk

B= afschakeldruk

• Druk neemt toe = +
• Druk neemt af = -

Zet het beschemkapje weer op de drukregelaar.
- Zet het toestel waar aan en controllerer degewijzigde drukken.

Bij het afregelen van de uitlaatdruk op hoge waarden要去 men de maximale stuwdruk in aanmerking nemen, zie de technische eigenschappen.

Controle van de inlaatdruk van het membraan

• Trek de stekker UIT de contactdoos.
• Open een van de kleppen waarvan het uitlaatsystem is voorzien en LAST de pomp helemaal leeg lopen.
• Controller de ingangsdruk van het membraan bij de klep (5). Deze要去 ongeveer 1,5 bar bedragen. Indienoodzakelijk要去 men deze corrigeren.
• Start het apparaat一周 op zoals boven beschreiben.

Afvoer van afval

Geef het gebruikte apparaat Niet met het huisvuil mee!

De verpakking, het apparaat en de accessoires zijn van materiaal gemaakt dat hergebruikt kan worden. Lever uw bijdrage hiervoort.

Storingen

Voordat men ook maar enige ingreep op de pomp UITvoert om storingen te verhopen要去 de stekker van de pompuit de contactdoos zijn getrokken.

Probleem	Oorzaak	Oplossing
De motor draait nicht Schoepenrad geblokkeerd Pomp schoonmaken
	De thermische schakelaar is afgeslagen	Wacht tot de thermische schakelaar de pomp waar LAST lopen. Controller de watertemperatuur. Laat de pomp nakijken
	Geen	netspannlagt het voedingsnet door een gespecialiserde electriën controeren
De pomp zuigt nicht.	De ingangsleiding hangt nicht in het water	Inlataopening van deze slang要去 minstens 30 cm onder het wateroppervlak worden gehonden
	Aanzuiggedeelte	verstopt GEVAAR
		Gevaar op letsels door heet water! Vuil uit aanzuiggedeelte verwijdenen
	Uitlaatsysteme afgesloten	GEVAAR
		Gevaar op letsels door heet water! UItlaatsysteme open maken
Het wateriveau is te laag		Zorg dat de aanzuigdiepte wat minder is
Er zit lucht in de aanzuigleiding		Controller of de aanzuigbuis hermetisch gesloten is (en geen valse lucht aanzuigt)
De pomp is nicht met water gemvuld Pomp vullen
Er komt te weinig Aanzuiggedeelte verstopt water uit de pomp		Inlataopening schoonmaken
Aanzuighoogte te groot Zorg dat de aanzuigdiepte wat minder is
Te keine diameter van de slangen Grotere uitlaatslang nemen
Stuwoogte te groot Stuwdruk verminderen
De pomp start nicht op efficiente manier op	Onvoldoende luchtdruk in het reservoir	Controller de druk in het reservoir bij de klep (5) en corrigeer zonodig. Regel de druk af op ongeveer 1,5 bar.
Pomp schakelt nicht zichstandig uit	Watertekort aan de aanzuigzijde, Pomp zuigt lucht	De pomp uitmelen, eventueel lately afkoelen

het Niet lukt om de problemen te verhopen, worden aangeraden om zich tot het dichtst bijzijnde Servicecentrum van AL-KO te wenden.

Indledning

Karekunde.

EG-conformiteitsverklaring

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product

Waterreservoir

Serienummer

G3043045

Type

HW601, HW601 INOX

HW802, HW802 INOX

HW1002 INOX

Geluidsniveau

gemeten / gegardeerd

HW601, HW601 INOX 74/76 dB(A)

HW802, HW802 INOX 74/77 dB(A)

HW1002 INOX 83/86 dB(A)

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-richtlijnen

2006/95/EG

2004/108/EG

2000/14/EG (13)

Conformiteitsbeoordeling

2000/14/EG

bijlage V

Gevolmachtigde

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Geharmoniseerde normen

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1;VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kotz, 2010-07-20

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijkke termijn voor garantieansprakenaar onske keuze door reparatie of een verrangende levering.Deze garantietermiin wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

correcte behandeling van het apparatusat
inachtneming van de bedieningshandleiding
gebruik van originele reserveonderdelen

pogingen tot reparatie van het apparaat
technische wijzigingen aan het apparatus

• gebruik dat nicht in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

lakschade die is veroorzaakt door normale slijtage
■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [XXX XXX (X)]
■ verbrandingsmotoren - hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kut u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper gegenover de verkoper onverkort van kracht.
