Ürün Türü	Kablosuz Elektrikli Budama Makası
Marka	Gardena
Model	AssistCut
Maks. Kesim Çapı	25 mm
Kullanım Süresi	Şarj Başına 1400 Kesime Kadar
Ağırlık	500 g
Pil Voltajı (Nominal)	3,6 V DC
Pil Kapasitesi	2 Ah
Pil Türü	Lityum-İyon (1 Hücre)
Güç Kaynağı	Şarj Edilebilir Lityum-İyon Pil 3,6 V / USB-C ile Şarj (5 V, 2 A Önerilir)
Tutamak Açma Seviyeleri	2 (P1 Küçük Eller, P2 Büyük Eller)
Yardım Fonksiyonu	Daha Büyük Çaplı Dallar İçin Entegre Motor
Güvenlik Donanımları	Açma/Kapama Düğmesi ve Bıçak Kilitleme
Otomatik Kapanma	6 Dakika Hareketsizlikten Sonra
LED Göstergeleri	Şarj Seviyesi İçin 3 LED
Bakım	Nemli Bezle Temizleme; GARDENA Bakım Spreyi ile Bıçak Yağlama (Ref. 2366)
Onarılabilirlik	GARDENA Satış Sonrası Hizmet
Garanti	Çevrimiçi Kayıt Gerekli (Kullanım Kılavuzuna Bakınız)
Önerilen Aksesuarlar	GARDENA Elektrikli Alet Bakım Spreyi Ref. 2366

Sık sorulan sorular - AssistCut GARDENA

AssistCut'in pili nasıl şarj edilir?

Toz kapağını açın, USB-C kablosunu şarj girişine takın, ardından bir USB güç adaptörüne (5 V, 2 A önerilir) bağlayın. Yeşil LED'ler ilerlemeyi gösterir. Tam şarj 1400 kesime kadar olanak sağlar.

Şarj için hangi USB adaptörü kullanılmalı?

Hızlı şarj için en az 2 A akım sağlayan 5 V USB güç adaptörü kullanın. Daha düşük akımlı adaptör şarj süresini uzatır. Adaptör verilmez.

Tam şarjla kaç kesim yapılabilir?

Tam şarjlı bir pille AssistCut, uygun çaptaki dallarda 1400 kesime kadar yapabilir.

AssistCut çalışmazsa veya durursa ne yapmalı?

Önce pil durumunu kontrol edin: boşsa şarj edin. 3 LED yeşil yanıp sönüyorsa, pil sıcaklığı aralık dışıdır (0–45 °C arasında bekleyin). Sorun devam ederse GARDENA satış sonrası servisine başvurun.

AssistCut'in bıçağı nasıl temizlenir ve bakımı yapılır?

Bıçağı nemli bir bezle temizleyin. Basınçlı su, kimyasal veya çözücü kullanmayın. Plastik kısımlardan kaçınarak bıçağa düzenli olarak GARDENA Bakım Spreyi (Ref. 2366) püskürtün.

Tutamak açma seviyeleri nelerdir?

Kilitleme mekanizması üç konum sunar: P0 (kilitli), P1 (küçük eller için ilk açma) ve P2 (büyük eller için ikinci açma).

AssistCut taşıma için nasıl kilitlenir?

Tutamakları kapatın, ardından kilitleme mekanizmasını ileri doğru P0 (kilitli) konumuna kaydırın. Ardından açma/kapama düğmesini OFF konumuna getirin. Bu, kazara çalışmayı önler.

Şarj sırasında yeşil LED'lerin yanıp sönmesi ne anlama gelir?

LED'ler şarj seviyesini gösterir: bir yanıp sönen LED = %0-33, iki LED (biri yanıp söner) = %34-66, üç LED (biri yanıp söner) = %67-99. Üç sabit LED = %100 şarjlı.

Pilin ömrü ne kadardır?

Lityum-iyon pil yüzlerce şarj döngüsü dayanır. Ömrünü uzatmak için 0 °C ile 35 °C arasında şarj edin ve aşırı sıcaklıklara maruz bırakmayın (saklama -20 °C ile +50 °C arası).

Yedek parçalar ve satış sonrası hizmet nerede bulunur?

GARDENA satış sonrası servisine başvurun: iletişim bilgileri web sitesinde (gardena.com) ve kılavuzun sonunda bulunur. Yalnızca orijinal yedek parça kullanın.

KULLANIM KILAVUZU AssistCut GARDENA

TR Kullanma Kılavuzu

BG Инструкция за експлоатация

SQ Manual përdorimi

ET Kasutusjuhend

LT Eksploatavimo instrukcija

LV Lietošanas instrukcija

ZH 操作说明

HE

GARDENA AssistCut

Orijinal kullanma kılavuzunun çevirisi.

Bu ürün, güvenliğinden sorumlu bir kişi tarafından gözetim altında olmadığı ya da bu kişi tarafından ürünün nasıl kullanılacağı konusunda bilgilendirilmediği sürece, fiziksel, duyusal veya zihinsel yetenekleri kısıtlı kişiler (çocuklar dahil) tarafından kullanılmamalıdır.

Bu ürün, güvenliğinden sorumlu bir kişi tarafından gözetim altında olmadığı ya da bu kişi tarafından ürünün nasıl kullanılacağına dair talimat almadığı sürece fiziksel, algısal ya da zihinsel engelli ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmamalıdır. Ürünle oynamadığından emin olmak için çocuklar denetlenmelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

Amacına uygun kullanım:

GARDENA AssistCut, 25 mm'lik bir çapa kadar hususi ev bahçesi ve hobi bahçelerindeki dalların ve bitkilerin biçilmesi için tasarlanmıştır.

Ürün aralıksız işletim için uygun değildir.

1. GÜVENLİK

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muhafaza edin.

Ürün üzerindeki semboller:

Kullanma kılavuzunu okuyun.

Yağmura maruz bırakmayın.

Tehlike – Ellerinizi bıçaktan uzak tutun.

b) Makine ile, içerisinde yanıcı sıvıların, gazların ya da tozların bulunduğu patlama tehlikeli ortamda çalışmayın. Makineler tozu ya da buharları tutuşturabilecek kıvılcımlar oluşturur.

c) Makineyi kullanırken çocukları ve diğer kişileri uzak tutun. Dikkatiniz dağıldığında makinenin kontrolünü kaybedebilirsiniz.

2) Elektrik güvenliği

a) Makinenin bağlantı fişi prize uymalıdır. Fiş hiçbir şekilde değiştirilmemelidir. Adaptör fişlerini koruyucu topraklı makinelerle birlikte kullanmayın.

Değiştirilmeyen fişler ve uygun prizler elektrik çarpma riskini azaltır.

b) Borular, ısıtıcılar, ocaklar ve buzdolapları gibi topraklı yüzeylerle vücut temasını önleyin.

Vücudunuz topraklıysa elektrik çarpması nedeniyle yüksek risk söz konusudur.

c) Makineleri yağmurdan ya da nemden uzak tutun. Bir makinenin içerisine su girmesi, elektrik çarpma riskini artırır.

d) Makineyi taşımak, asmak ya da fişi prizden çekmek için bağlantı hattını amacının dışında kullanmayın. Kabloyu ısıdan, yağdan, sivri kenarlardan ya da hareket eden makine parçalarından uzak tutun.

Hasarlı ya da dolaşmış kablolar elektrik çarpma riskini yükseltir.

e) Makineyi açık alanda kullanıyorsanız, dış alan için de uygun bir uzatma hattı kullanın.

Dış alan için uygun bir uzatma hattının kullanımı, elektrik çarpma riskini azaltır.

f) Makinenin nemli ortamda işletilmesi önlenemiyorsa hatalı akım koruma şalteri kullanın.

Hatalı akım koruma şalterinin kullanımı elektrik çarpma riskini azaltır.

Genel emniyet bilgileri

Makine için genel emniyet bilgileri:

UYARI!

Bu makinenin donanmış olduğu tüm emniyet bilgilerini, talimatları, resimleri ve teknik verileri okuyun. Emniyet bilgilerine ve talimatlara uyulmadığında elektrik çarpması, yangın ve / veya ağır yaralanmalar meydana gelebilir.

Tüm emniyet bilgilerini ve talimatları gelecekte başvurmak için muhafaza edin.

Emniyet bilgilerinde kullanılan "makine" kavramı şebeke ile işletilen makineler (şebeke kablolu) ve akü ile işletilen makine (şebeke kablosuz) ile ilgilidir.

1) Çalışma sahası güvenliği

a) Çalışma sahanızı düzenli tutun ve iyi aydınlatılmasını sağlayın. Düzensizlik ya da aydınlatmasız çalışma sahası kazalara neden olabilir.

3) İnsanların güvenliği

a) Ne yaptığınıza dikkat edin ve makine ile çalışmaya giderken mantıklı hareket edin. Yorgunsanız

ya da uyuşturucu, alkol veya ilaç etkisi altındaysanız makineyi kullanmayın. Makine kullanımı sırasında bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.

b) Kişisel koruyucu donanım ve daima koruyucu gözlük kullanın. Makinenin türüne ve kullanımına göre toz maskesi, kaymaz emniyetli ayakkabı, koruyucu kaskı ya da kulaklık gibi kişisel koruyucu donanımın kullanılması yaralanma riskini azaltır.

c) İstenmeden işletme almayı önleyin. Akım beslemesine bağlamadan ve/veya aküyü bağlamadan, almadan ya da taşımadan önce makinenin kapalı olduğundan emin olun. Makineyi taşırken parmağınız şalterdeyse ya da makine açıkken akım beslemesine bağlarsanız kazalar meydana gelebilir.

d) Makineyi çalıştırmadan önce ayar takımlarını ya da İngiliz anahtarını çıkarın.

Dönen bir makine parçasında bulunan takım ya da anahtar yaralanmalara neden olabilir.

e) Anormal bir vücut duruşundan kaçının. Güvenli bir duruş sağlayın ve her zaman dengede durun. Böylece makineyi beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet ya da aksesuar kullanmayın. Saçlarınızı, kıyafetinizi ve eldivenleri hareket eden parçalardan uzak tutun.

Bol kıyafet, aksesuar ya da uzun saç hareketli parçalar tarafından tutulabilir.

g) Toz emici ve yakalama tertibatları takılırsa, bunlar bağlanmalıdır ve doğru kullanılmalıdır.

Toz emici kullanıldığında toz nedeniyle oluşabilecek tehlikeler azalabilir.

h) Makineleri çok defa kullandıktan sonra aşina olmuş olsanız dahi makinelere yönelik güvenlik bilgilerinin dışına çıkmayın ve kendinizi güvende sanmayın. Dikkatsiz davranışlar saniyeler içerisinde ağır yaralanmalara neden olabilir.

4) Makinenin kullanılması ve işlenmesi

a) Makineyi aşırı yüklemeyin. Çalışmanız için tasarlanmış makineyi kullanın.

Uygun makine ile, belirtilen güç alanında daha iyi ve güvenli bir şekilde çalışabilirsiniz.

b) Arızalı şalteri olan makineyi kullanmayın.

Açılıp kapanamayan makine tehlikelidir ve onarılmalıdır.

c) Makine ayarlarını yapmadan, aksesuar parçalarını değiştirmeden ya da makineyi kenara koymadan önce fişi prizden çekin ve/veya aküyü çıkarın. Bu önlemler makinenin istenmeden çalışmasını önler.

d) Kullanılmayan makineleri çocukların erişemeyeceği bir yerde saklayın. Makineyi tanımayan ya da bu talimatları okumamış kişilerin makineyi kullanmasına izin vermeyin. Makineler deneyimsiz kişiler tarafından kullanılırsa tehlikeli olabilir.

e) Makinelerin bakımını özenle yapın. Makinelerin kusursuz çalıştığını ve parçaların kırık veya hasarlı olup olmadığını kontrol edin. Makineyi kullanmadan önce hasarlı parçaları tamir ettirin. Kazaların çoğu bakımı ihmal edilmiş makinelerden kaynaklanır.

f) Kesici takımları keskin ve temiz tutun.

Bakımı iyi yapılmış keskin kenarlı kesici takımlar daha az sıkışır ve daha kolay çalışır.

g) Makineleri, aksesuarları, uçları vb. bu talimatlara uygun olarak kullanın. Bu sırada çalışma koşullarını ve yapılacak işi göz önünde bulundurun. Makinelerin öngörülen amaç dışında kullanılması tehlikeli durumlara yol açabilir.

h) Tutamakları ve tutamak yüzeylerini kuru, temiz ve yağ ile gresten arındırılmış halde tutun.

Kaygan tutamaklar ve tutamak yüzeyleri, beklenmedik durumlarda makinenin güvenli kullanımını ve kontrolünü engeller.

5) Akülü takımların kullanımı ve bakımı

a) Aküleri yalnızca üreticinin önerdiği şarj cihazlarıyla şarj edin. Belirli bir akü tipine uygun şarj cihazının başka akülerle kullanılması yangın riski oluşturur.

b) Makinelerde yalnızca bu amaçla belirlenmiş aküleri kullanın. Başka akülerin kullanılması yaralanmalara ve yangın riskine yol açabilir.

c) Kullanılmayan aküleri ataç, bozuk para, anahtar, çivi, vida gibi kontakları köprüleyebilecek küçük metal nesnelerden uzak tutun.

Akü kontakları arasındaki kısa devre yanıklara veya yangına neden olabilir.

d) Yanlış kullanım durumunda akülerden sıvı çıkabilir. Bu sıvılarla temastan kaçının. Yanlışlıkla temas durumunda su ile durulayın. Gözlere sıvı bulaşırsa ayrıca doktordan yardım alın.

Dışarı sızan akü sıvısı cilt tahrişlerine ya da yanıklara neden olabilir.

e) Hasar görmüş veya değiştirilmiş akü kullanmayın. Hasar görmüş veya değiştirilmiş aküler beklenmedik bir şekilde davranabilir ve yangına, patlamaya veya yaralanma tehlikesine yol açabilir.

f) Bir aküyü ateşe veya yüksek sıcaklıklara maruz bırakmayın. Ateş veya 130 °C'nin üzerindeki sıcaklıklar bir patlamaya neden olabilir.

g) Şarj etme ile ilgili tüm talimatlara uyun ve aküyü veya akü takımlarını asla kullanma kılavuzunda belirtilen sıcaklık aralığının dışında şarj etmeyin. Hatalı şarj etme veya izin verilen sıcaklık aralığının dışında şarj etme, aküyü tahrip edebilir ve yangın tehlikesini arttırabilir.

6) Servis

a) Makinenizi sadece kalifiye uzman personele ve orijinal yedek parçalar ile tamir ettirin.

Böylece makinenin güvenliğinin korunması sağlanır.

b) Asla hasarlı akü kullanmayın.

Akülerin tüm bakımı sadece üretici veya yetkili müşteri servisleri tarafından yapılmalıdır.

Ek emniyet bilgileri

Akülerin güvenli kullanımı

Emniyet bilgilerini ve talimatları okuyun.

Emniyet bilgilerine ve talimatlara uyulmadığında elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir.

Bu talimatları iyice saklayın. Şarj cihazını, sadece tüm fonksiyonları değerlendirecekseniz ve hiçbir kısıtla-

ma olmadan uygulayacaksanız veya ilgili talimatları aldıysanız kullanın.

→ Kullanım, temizlik ve bakım sırasında çocukları gözetim altında tutun. Böylece, çocukların şarj cihazı ile oynamaması sağlanır. → Akü gerilimi ile pil şarj cihazı gerilimi uyumlu olmalıdır. Şarj edilemeyen aküleri şarj etmeyin. Aksi takdirde yangın ve patlama tehlikesi mevcuttur. Şarj cihazını yağmurdan ve ıslaklıktan uzak tutun.

Bir elektrikli cihazın içerisine su girmesi, elektrik çarpması riskini arttırır.

→ Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpması tehlikesi mevcuttur. → Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ettiğinizde şarj cihazını kullanmayın. Şarj cihazını kendi başınıza açmayın ve sadece kalifiye uzman personel tarafından ve orijinal yedek parçalar ile tamir ettirin. Hasarlı şarj cihazları, kablo ve fiş elektrik çarpma riskini arttırır. → Şarj cihazını kolay yanıcı bir yüzeyde (örn. kağıt, tekstil vb.) veya yanıcı bir ortamda çalıştırmayın. Şarj işlemi sırasında şarj aletinde oluşan ısınma nedeniyle yangın tehlikesi mevcuttur. → Ürünü, şarj edilirken kullanmayın. → Aküleri, sadece üretici tarafından önerilen şarj cihazları ile şarj edin. Akülerin belirli bir modeli için uygun bir şarj cihazı, başka akülerle kullanıldığında yangın tehlikesi söz konusudur. → Akü kısmen şarj edilmiş olarak teslim edilir. Akünün tam gücünü kullanabilmek için, ilk kullanımdan önce şarj cihazı ile tamamen şarj edin. → Akünün hasar görmesi veya yanlış kullanılması durumunda buharlar sızabilir. Akü yanabilir veya patlayabilir. Temiz hava sağlayın ve herhangi bir şikayet durumunda bir doktora başvurun. Buharlar solunum yollarını tahriş edebilir. → Yanlış kullanımda veya hasarlı akülerde aküden yanıcı sıvı sızabilir. Bu sıvılarla temastan kaçının. Yanlışlıkla temas durumunda su ile durulayın. Sıvı gözlere geldiğinde, ilave tıbbi yardım alın. Dışarı sızan akü sıvısı cilt tahrişlerine ya da yanıklara neden olabilir. → Arızalı aküden sıvı sızabilir ve bitişiğindeki nesneleri ıslatabilir. Etkilenen parçaları kontrol edin. Bunları temizleyin ve gerekirse değiştirin. → Asla hasarlı akü kullanmayın. Akülerin tüm bakımı sadece üretici veya yetkili müşteri servisleri tarafından yapılmalıdır. → Aküyü ısıya, örn. sürekli güneş ışınlarına, ateşe, kire, suya ve neme karşı koruyun. Patlama ve kısa devre tehlikesi mevcuttur. → Aküyü sadece -20 °C ve +50 °C arasındaki ortam sıcaklıklarında çalıştırın ve muhafaza edin. Aküyü, örn. yazın arabada bırakmayın. <0 °C sıcaklıklarında cihaza özgü olarak performans kısıtlamaları ortaya çıkabilir. → Aküyü USB bağlantısı ile sadece bunun üzerinde 0 °C ve +35 °C arasındaki ortam sıcaklıklarında şarj edin.

Sıcaklık aralığının dışında şarj etmek aküye zarar verebilir veya yangın tehlikesini arttırır.

Elektrik güvenliği

TEHLİKE! Kalp durma tehlikesi!

Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanmadan önce doktoruna ya da implant üreticisine başvurmalıdır.

Fişli şarj cihazı için emniyet bilgilerini ve talimatlarını dikkate alın.

Ürünü güçlü harici mıknatıslardan uzak tutun.

Ürünün kullanılacağı alanı iyice denetleyin ve tüm kablo ve yabancı cisimleri kaldırın.

Kullanımdan önce ve kuvvetli bir darbeyi aldıktan sonra ürün aşınma belirtisi veya hasar bakımından kontrol edilmelidir. Gerektiğinde ilgili onarım çalışmaları gerçekleştirilir.

Bir arıza durumunda ürün kapatılamıyorsa, ürünü sert bir zemine koyun ve pilin bitmesini gözlemleyin.

Bir arıza durumunda ürünü kilitleyin.

Arızalı ürünü GARDENA servisine gönderin.

Tamamlanmamış ya da onaylanmamış modifikasyonların yapıldığı bir ürün ile çalışmayı denemeyin.

Ürün anormal bir şekilde titremeye başlarsa ürünü kapatın. Aşırı titreşimler, yaralanmalara yol açabilir.

Ürünü, suyun yakınında kullanmayın.

Yüzme veya bahçe havuzlarının yakınında kullanmayın.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük çocuklar için boğulma tehlikesi söz konusudur. Küçük çocukları montaj sırasında uzak tutun.

Ürünü uygun olmayan bir beden duruşuyla kumanda etmeyin. Bu ağır yaralanmalara neden olabilir.

Boştaki elinizi çalışma alanına güvenli bir mesafede tutun. Bıçaklara dokunmayın. Bunlar çok keskindir ve kendinizi kesebilirsiniz.

Ürünü bir acil durumda nasıl derhal kapatacağınızı bilmeniz lazım.

Özellikle alerjik tepki vermeniz durumunda bıçağın yağına temas etmekten kaçının.

Yalnızca gün ışığında ve iyi görüş alanları olduğunda çalışın.

Her kullanımdan önce ürününüzü kontrol edin. Her kullanımdan önce ürünü gözle kontrol edin.

Her kullanım öncesinde makası kontrol edin.

Bıçağı iyi bakımlı durumda tutun.

Ürün çalışırken aşırı bir ısı oluşumu meydana geldiğinde depolama öncesi ürünün soğumasını bekleyin.

Ürünü aşırı yüklemeyin.

Her zaman uygun kıyafet, koruyucu eldivenler ve sağlam ayakkabılar kullanın.

Kaygan yüzeyde çalışmayın.

Ürünle bir merdiven üzerinde çalışırken dikkat edin.

Dikkatin dağılma tehlikesi düşmeye neden olabilir.

2. KULLANIM

TEHLİKE! Yaralanma! Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Sapları kapatın, bıçağı kilitleyin ve ürünü taşımadan önce kapatın.

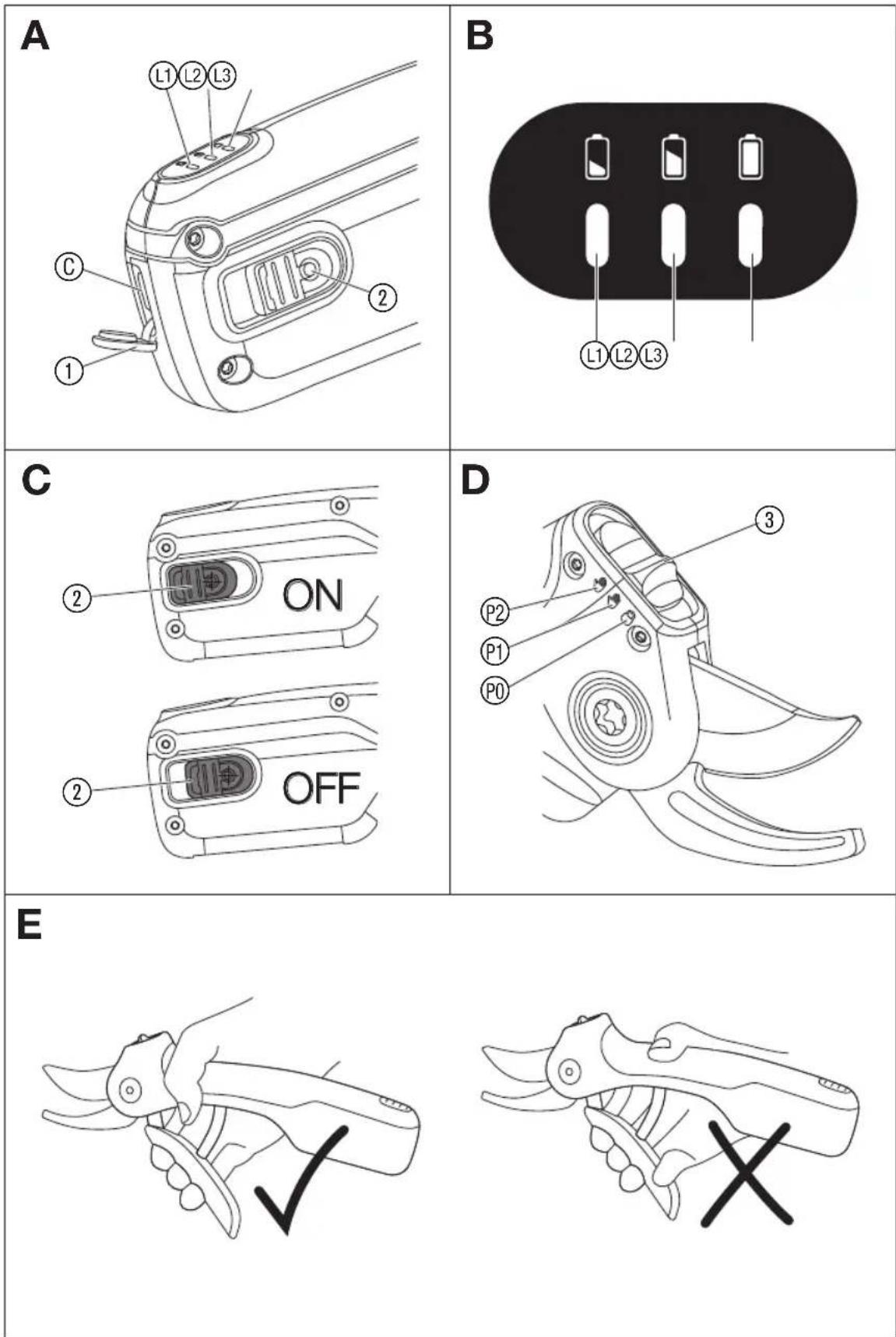

Akünün şarj edilmesi [Şek. A/B]:

DİKKAT!

→ Şebeke gerilimine dikkat edin! Güç kaynağının gerilimi, şarj cihazının tip levhasının üzerindeki bilgiler ile aynı olmalıdır.

USB yuvalı 5V güç adaptörü teslimat kapsamında mevcut değil. AssistCut'ın kullanımı için sertifikalı/ülkeye özel standart onaylara sahip bir USB güç adaptörüne (5 V) ihtiyacınız var.

Tam şarj hızına ve en kısa şarj süresine ulaşmak için 2 A'lik bir güç adaptörü tavsiye edilir. Düşük akımlı bir USB güç adaptörü şarj süresini uzatır.

Akü kısmen şarj edilmiş olarak teslim edilir. Akünün tam gücünü kullanabilmek için, ilk kullanımdan önce tamamen şarj edin.

Şarj sırasında AssistCut devre dışıdır.

1. Toz klapesini açın ①.
2. Birlikte teslim edilen USB-C şarj kablosunu şarj yuvasına ② takın.
3. USB-C şarj kablosunu güç adaptörüne takın.
4. Güç adaptörünü bir şebeke prizine bağlayın. Akü şarj ediliyor. Yeşil LED'ler (1, 2 ve 3) güncel şarj ilerlemesini gösterir.

Akü tamamen şarj olduğunda LED'lerin 3'ü de (L1, L2 ve L3) en az 5 dakika boyunca yeşil renkte yanar.

1. Toz klapesini ① kapatın.

Akü şarj olduğunda, AssistCut 1400 kesime kadar destek sağlar.

Akü şarj göstergesi [Şek. B]:

Şarj sırasında akü şarj göstergesi:

100 % şarj oldu	① , ② ve ③ yanar
67 – 99 % şarj oldu	① ve ② yanar, ③ yanıp söner
34 – 66 % şarj oldu	① yanar, ② yanıp söner
0 – 33 % şarj oldu	① yanıp söner

Açarken akü şarj göstergesi (5 sn için):

67 – 100 % şarj oldu	L1, L2 ve L3 yanar
34 – 66 % şarj oldu	L1 ve L2 yanar
2 – 33 % şarj oldu	L1 yanar
1 % şarj oldu	L1 yanıp söner

AssistCut'ın açılması/kapatılması [Şek. C/D/E]:

Çalıştırma:

Ürün, yanlışlıkla açılmasını önleyen 2 adet güvenlik tertibatı (AÇMA/KAPATMA şalteri ② ve kilit ③) ile donatılmıştır.

1. AssistCut'ı sapların ön kısmından tutun ve AÇMA/KAPATMA şalterini ② arkaya doğru ON pozisyonuna itin. (AssistCut'ı sapların arka kısmından tutmayın veya parmağınız/parmaklarınız sapların arasında olacak şekilde tutmayın).
2. Kilidi ③ arkaya doğru açık pozisyona Ⓟ1/Ⓟ2 itin. Alt sap açılır ve AssistCut kullanıma hazır olur.

Kapatma:

1. Sapları birbirine bastırın ve kilidi ③ öne doğru kilitli pozisyona Ⓞ itin.
2. AÇMA/KAPATMA şalterini ② öne doğru OFF pozisyonuna itin.

Eğer AssistCut 6 dakika boyunca kullanılmazsa, otomatik olarak kapanır. Yeniden açmak için

AÇMA/KAPATMA şalteri ② önce kapatılmalı ve tekrar açılmalıdır.

Pil destekli budama makası:

AssistCut, kesim sırasında kullanıcıyı destekler. Geleneksel bir budama makası gibi kullanılır ve küçük dal çaplarında güç desteği olmadan keser. Daha büyük dal çaplarında güç desteği için entegre motor devreye girer. Güç destekli kesim sırasında gürültü oluşumu normaldir. Güç desteği, sadece saplara güç uygulandığı sürece çalışır. Saplara baskı uygulanmadığında AssistCut durur.

2 kademeli sap açıklığı [Şek. D]:

Kilit ③ 3 ayara sahiptir:

P0 AssistCut kilitlidir

P1 Daha küçük eller için birinci sap açıklığı P2 Daha büyük eller için ikinci sap açıklığı

AssistCut'ın kullanımı ile ilgili ipuçları:

• Kesim yerinin iyileşebilmesi için kesimi gövdeye çok yakın uygulamayın.
• Kesimi tomurcuğun yaklaşık 8 mm üzerinden yapın.
• Yağmurun akıp gidebilmesi için kesim tomurcuktan uzağa doğru eğimli olmalıdır.
• Bir filizi tamamen çıkarıyorsanız, dallandığı yere kadar kesin.
• Kökleri kesmek için AssistCut'ın bıçaklarını toprağa sokmayın.
• Dalları tek tek kesin.
• Aşırı sıkı bitki örtüsünü veya kesişen dalları çıkarın. – İnce veya zayıf bitki örtüsünü çıkarın.
• Prensip olarak ölmüş, hasarlı veya hasta dalları çıkarın.

3. BAKIM

TEHLİKE! Yaralanma! Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Sapları kapatın, bıçağı kilitleyin, ürünü kapatın ve ürünün bakımını yapmadan önce eldiven takın.

olmak üzere kimyasallarla temizlik yap- mayın. Bazıları önemli plastik parçaları tahrip edebilir.

1. AssistCut'i nemli bir bezle temizleyin.
2. Bıçağa GARDENA bakım spreyi Ürün 2366 püskürtün. Yağın plastik parçalarla temasını önleyin.

AssistCut'ın temizlenmesi

TEHLİKE! Yaralanma! Yaralanma tehlikesi ve ürünün hasar görme riski.

→ Ürünü su ya da su fıskiyesi ile temizleme- yin (özellikle yüksek basınçlı su fıskiyesi). → Benzin ve çözelti maddeleri de dahil

4. DEPOLAMA

Devre dışına çıkarma:

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. AÇMA/KAPATMA-şalterini ② öne doğru OFF pozisyonuna itin.
2. Aküyü şarj edin.
3. AssistCut'i temizleyin (bkz. 3. BAKIM).
4. AssistCut'ı kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

Tasfiye:

(2012/19/AB / S.I. 2013 No. 3113 sayılı yönetmelik uyarınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.

176

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

Akünün tasfiye edilmesi:

GARDENA aküsü kullanım ömrü dolduğunda normal ev çöpünden ayrı bir şekilde tasfiye edilen lityum iyon hücrelere sahiptir.

iyon hücrelere sahiptir.

ÖNEMLİ!

Akü sadece uzman personel tarafından sökülebilir.

1. Akünün sökülmesi ile ilgili sorularınız olduğunda lütfen GARDENA servisine başvurun.
2. Aküyü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

5. HATA GİDERME

TEHLİKE! Yaralanma!

Ürün istenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Sapları kapatın, bıçağı kilitleyin, ürünü kapatın ve üründeki hataları gidermeden önce eldiven takın.

Sorun Muhtemel neden Çözümü

AssistCut durdurulamıyor	Alt sap sıkışmış.	→ AssistCut'l kapatın.Ve bkz 1. GÜVENLİK.
AssistCut kesim sırasında duruyor	Saplara çok az baskı yapıliyor.	→ Sapları birbirine daha sıkı bastırın.
	Dal çok sert.	→ Maksimum güç desteği için şarj durumunu kontrol edin ve yeni-den kesin.
Çalışma süresi çok az	Bıçak kirlenmiş.	→ Bıçağı temizleyin.
AssistCut başlamıyor veya duruyor.3 LED de yeşil renkte yanıp sönyor [Şek. B]	Akü tamamen boş.	→ Aküyü şarj edin.
	Akü sıcaklığı izin verilen aralığın dışındadır.	→ Akü sıcaklığı tekrar 0 °C ile +45 °C arasında olana kadar bekleyin.
AssistCut başlamıyor veya duruyor.LED ve 3 yeşil renkte yanıp sönyor [Şek. B]	Ürün arızalı.	→ GARDENA servisine başvurun.

BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun. Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

6. TEKNİK ÖZELLİKLER

AssistCut Birim Değer (Ürün 12222)
Maksimum dal çapı mm 25
Akü şarji başına maksimum kesim		1400
Ağırlık g 500
El kol titreşimi avhw1) Güvensizlik kvhw	m/s2	0,51,5
Maks. akü voltajı V (DC) 4,2
Nominal voltaj V (DC) 3,6
Akü kapasitesi Ah 2
Hücre sayısı (lityum iyon)		1

Uygulanan ölçüm yöntemi: 1) EN 62841-1

BİLGİ: Belirtilen titreşim emisyon değeri standartlaştırılmış bir kontrol yöntemi ile ölçülmüştür ve elektrikli takımlarla karşılaştırıldığında birlikte kullanılabilirler. Bu değer teşhirin geçici olarak değerlendirilmesi için de kullanılabilir. Titreşim değeri, elektrikli takımın gerçek kullanımı sırasında değişebilir.

7. AKSESUAR

GARDENA bakım spreyi

Bıçağın kullanım süresini ve akü çalışma süresini sabit tutar.

Ürün 2366

8. GARANTİ/SERVİS

8.1 Ürün kaydı:

Lütfen ürününüzü gardena.com/registration adresinden kaydedin.

8.2 Servis:

Servisimizin güncel iletişim bilgilerini arka sayfada ve çevrimiçi olarak bulabilirsiniz:

- Türkiye: https://www.gardena.com/tr/destek/uzmanasorun/iletisim/

178

GARDENA AssistCut
