KULLANIM KILAVUZU AHS 66/2 Alpha Tools

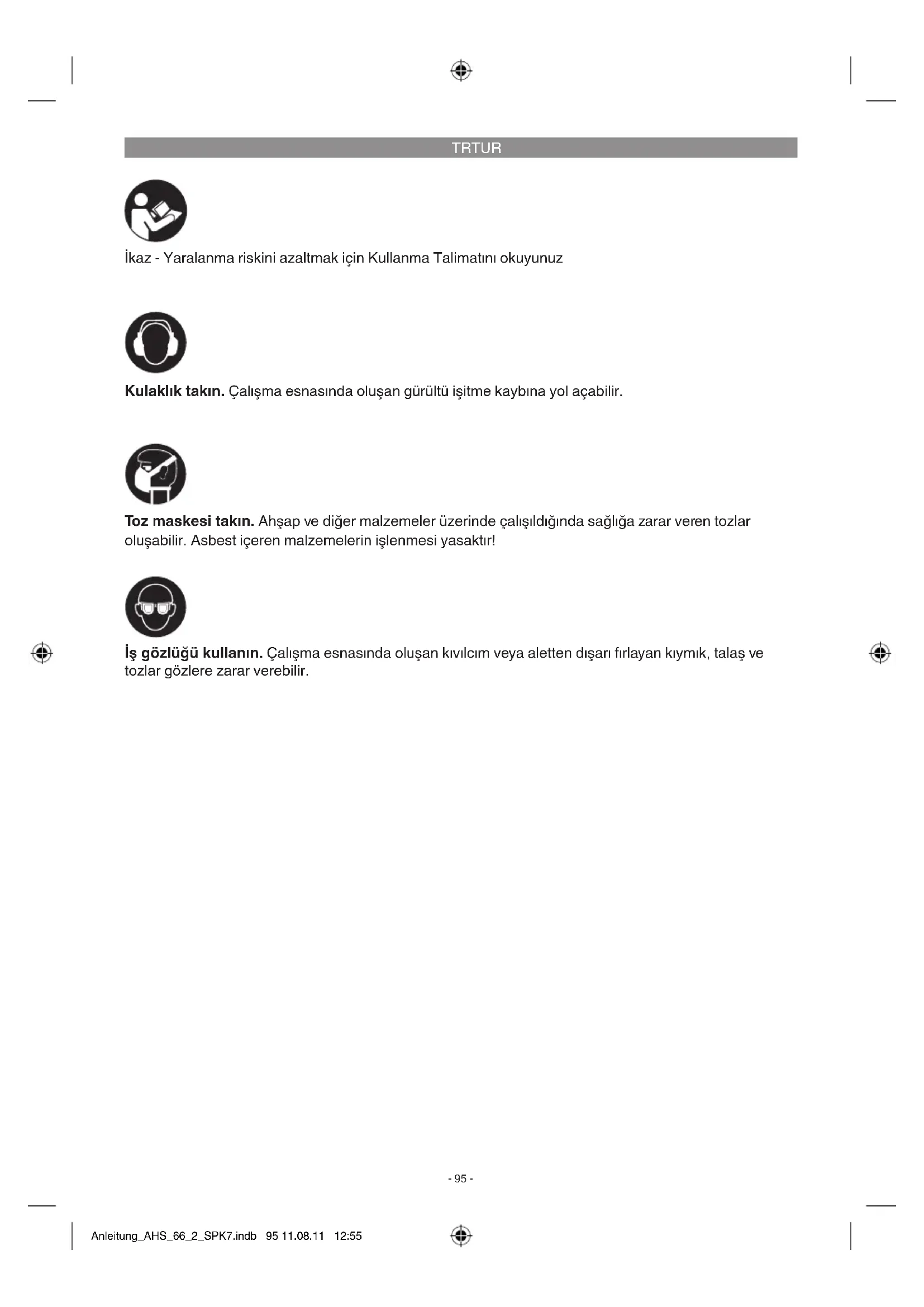

İkaz - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz Kulaklık takın. Çalışma esnasında oluşan gürültü işitme kaybına yol açabilir. İş gözlüğü kullanın. Çalışma esnasında oluşan kıvılcım veya aletten dışarı fırlayan kıymık, talaş ve tozlar gözlere zarar verebilir. Toz maskesi takın. Ahşap ve diğer malzemeler üzerinde çalışıldığında sağlığa zarar veren tozlar oluşabilir. Asbest içeren malzemelerin işlenmesi yasaktır! Anleitung_AHS_66_2_SPK7.indb 95 11.08.11 12:55TRTUR

m Dikkat! Yaralanmaları ve hasarları önlemek için alet- lerin kullanımında bazı iş güvenliği önlemleri- nin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kul- lanma talimatını iyi bir yerde saklayın. Aleti kullan- mak için başka kişilere verdiğinizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.

1. Güvenlik uyarıları

Güvenlik uyarıları ekteki kitapçıkta bulunur! m İkaz! Tüm güvenlik bilgileri ve talimatları okuy- unuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralan- malar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.

2. Alet açıklaması ve sevkiyatın

2.1 Alet açıklaması (Şekil 1a/1b)

2. Açık/Kapalı şalteri

3. Açık/Kapalı şalteri kilitleme düğmesi

4. Kesim derinliği ayarlaması sabitleme kolu

7. Gönye ayarı sabitleme civatası

13. Testere bıçağı anahtarı

14. Toz emme bağlantısı

15. Pandüllü koruma kapağını açma kolu

17. Testere bıçağı emniyetleme civatası

19. Pandüllü koruma kapağı

2.2 Sevkiyatın içeriği

Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.

Ambalaj malzemelerini ve ambalaj ve trans- port emniyetlerini sökün (bulunması halinde).

Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.

Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.

Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın. Dikkat! Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!

Testere bıçağı anahtarı

Orijinal Kullanma Talimatı

3. Kullanım amacına uygun kullanım

Sunta kesme testeresi ahşap, ahşap benzeri mal- zemeler ve plastik malzemelerin düz kesimi için uygundur. Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralan- malarda, yalnızca kullanıcı/işletici sorumlu olup üretici rma sorumlu tutulamaz. Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale- tin ticari, zanaatkarlar veya endüstriyel veya ben- zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir. Anleitung_AHS_66_2_SPK7.indb 96 11.08.11 12:55TRTUR

Ağırlık: ........................................................3,8 kg Ses ve titreşim Ses ve titreşim değerleri EN 60745 normuna göre ölçülmüştür. Ses basınç seviyesi L

....................................................3 dB Kulaklık takın. Gürültü işitme kaybına sebep olabilir. Toplam titreşim değerleri (üç yönün vektör toplamı) EN 60745 normuna göre ölçülmüştür. Sap Titreşim emisyon değeri ah = 2,924 m/s2 Sapma K = 1,5 m/s2 İlave sap Titreşim emisyon değeri ah = 2,965 m/s2 Sapma K = 1,5 m/s2 İkaz! Açıklanan titreşim emisyon değeri standart test metoduna göre ölçülmüş olup bu değer, elekt- rikli aletin kullanım türü ve şekline bağlı olarak değişebilir ve istisnai durumlarda açıklanmış olan bu değerin üzerinde olabilir. Açıklanan titreşim emisyon değeri elektrikli aletin diğer elektrikli aletler ile kıyaslanmasında kullanılabilir. Açıklanan titreşim emisyon değeri, aletin işletilmesinde etrafa verilecek rahatsızlığın ve etki- nin tahmin edilmesinde de kullanılabilir. Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!

Sadece hasarlı ve arızalı olmayan aletler kullanın.

Aletlerin düzenli olarak bakımını yapın ve te- mizleyin.

Çalışma tarzınızı alete göre ayarlayın.

Aletlerinize aşırı yüklenmeyin.

Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.

Aleti kullanmadığınızda kapatın.

İş eldiveni takın. Kalan riskler Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:

1. Uygun bir toz maskesi takılmadığında akciğer

hasarlarının oluşması.

2. Uygun bir kulaklık takılmadığında işitme

hasarlarının oluşması.

3. Elektrikli alet uzun süre kullanıldığında veya

talimatlara göre kullanılmadığında veya bakımı düzgün şekilde yapılmadığında el-kol titreşiminden kaynaklanan sağlık hasarlarının oluşması.

5. Çalıştırmadan önce

Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin. Makine üzerinde ayar işlemi yapmadan önce daima şi prizden çıkarın.

5.1 Kesim derinliğini ayarlama (Şekil 2/3)

Koruma kapağının arkasında bulunan kesim derinliği ayarlaması sabitleme kolunu (4) açın.

Testere pabucunu (6) kesilecek iş parçasının yüzeyine tam temas edecek şekilde oturtun. Testere bıçağı (12) kesilmesi istenen kesim derinliği (a) üzerine gelinceye kadar sunta kesme testeresini kaldırın.

Kesim derinliği ayarlaması sabitleme kolunu (4) tekrar sabitleyin. Sıkı şekilde sabitlenip sabitlenmediğini kontrol edin. Anleitung_AHS_66_2_SPK7.indb 97 11.08.11 12:55TRTUR

Testere pabucu (6) ve testere bıçağı (12) arasında önceden ayarlanmış olan standart açı 90°’dir. Eğik kesimler yapabilmek için önceden ayarlanmış olan bu açı değerini değiştirebilirsiniz.

Testere pabucunun ön tarafında bulunan gö- nye ayarı sabitleme civatasını (7) açın.

Kesim açısını 45°’ye kadar değiştirebilirsiniz; ayarlama işlemi esnasında kesim açısı skalasını (9) dikkae alınız.

Ayarlamayı yaptıktan sonra gönye ayarı sa- bitleme civatasını (7) tekrar sıkın. Sıkı şekilde sabitlenip sabitlenmediğini kontrol edin.

5.3 Toz ve talaşların temizlenmesi (Şekil 6)

Sunta kesme testeresinin toz emme bağlantısına (14) uygun bir elektrik süpürgesi (a) bağlayın (elektrik süpürgesi testerenin sevkiyat içeriğine dahil değildir) Böylece iş parçasının kesiminde oluşan toz ve talaşların optimal şekilde temizlenmesini sağlarsınız. Avantajları: Hem el aletinizi hem de sağlığınızı korursunuz. Ayrıca iş yeriniz temiz kalır ve iş güvenliği yükselir.

Çalışma esnasında oluşan toz tehlikeli ola- bilir. Lütfen bu konu ile ilgili olarak güvenlik uyarıları bölümünde açıklanan bilgileri dikkate alın.

Toz emme işlemi için kullanılacak elektrik süpürgesi işlenecek malzeme için uygun olmalıdır.

Bütün parçaların sıkı şekilde birbirine bağlı olup olmadığını kontrol edin.

Paralel dayanak (16) ile paralel kesimler gerçekleştirmeniz mümkündür.

Montaj işlemi paralel dayanağın (16) tes- tere pabucundaki (6) kılavuz (a) içine yerleştirilmesi ile gerçekleşir (bkz. Şekil 7).

Ayarlamak istediğiniz aralık ölçüsünü ayarlayın ve sabitleme civatasını (8) tekrar sıkın.

Paralel dayanağın kullanılması: Paralel dayanağı (16) işlenecek olan iş parçasının üzerine oturtun ve kesim işlemine başlayın. m Dikkat! Deneme kesimini daima yonga parça üzerinde yapın

6.1 Sunta kesme testeresi ile çalışma

Testereyi daima sapından sıkıca tutun.

Pandüllü koruma kapğı (19) iş parçası arafından otomatik olarak geriye itilir.

Testereyi hafifçe ve düzenli hız ile ilerletin.

Testerenin alt yüzeyinin geniş bölümü kesil- ecek malzemenin üzerinde kalabilmesi için yonga parça daima testerenin sağ tarafında olmalıdır.

İş parçası üzerinde kesilecek pozisyon bir çizgi ile çizilmişse testereyi bu çizgi boyunca ilerletin.

Küçük ahşap parçaları kesmeden önce sabit- leyin. Bu parçaları kesinlikle elinizle tutmayın.

İş güvenliği talimatlarına daima riayet edin! Koruyucu gözlük takın!

Arızalı veya benzer durumda olan veya çatlak ve deforme olmuş testere bıçaklarını kullanmayın.

Delik çapları testere bıçağı deliğinden daha büyük ve daha küçük olan flanş/flanş somunu kullanmayın.

Testere kapatıldıktan sonra testere bıçağını elinizle veya bıçağı yana bastırırak durdurmanız yasaktır.

Pandüllü koruma kapağı sıkışmamalıdır ve kesim işlemi tamamlandıktan sonra otomatik olarak tekrar başlangıç pozisyonuna geri ge- lebilmelidir.

Testereyi kullanmadan önce elektrik kablo- sunun fişi prize takılı olmadığında pandüllü koruma kapağının fonksiyonunu test edin.

Testereyi çalıştırmadan önce pandüllü koruma kapağı, ayırma kaması, flanş ve ayarlama tertibatları gibi emniyet tertibatlarının nor- mal şekilde işlediğini ve/veya doğru şekilde ayarlanmış ve sabitlenmiş olduğunu kontrol edin.

Toz emme bağlantısına (14) uygun bir toz emme sistemi bağlayabilirsiniz. Elektrikli süpürgenin güvenli ve yönetmeliklere uygun şekilde bağlanmış olmasını sağlayınız.

Haraketli pandüllü koruma kapağının kesim işleminde, geri çekilmiş koruma kapağına sıkıştırılması yasaktır.

Ana gövdesi ayırma kamasından daha kalın veya çaprazı ayırma kaması kalınlığından ince olan testere bıçaklarının kullanılması yasaktır. m Dikkat! Testere üzerinde yapılacak tüm çalışmalardan önce şi prizden çıkarın! Anleitung_AHS_66_2_SPK7.indb 98 11.08.11 12:55TRTUR

Kesim derinliği, kesim açısı ve paralel dayanağı kesilecek malzemeye uygun şekilde ayarlayın (bkz. Madde 5.1, 5.2 ve 5.4).

Açık/Kapalı şalterinin (2) basılı olmamasını kontrol edin. Kesim işlemine başlamadan önce elektrik kablosunun fişini uygun bir prize takın.

Testereyi sadece, testere bıçağı monte edilmiş olduğunda çalıştırın!

Testereyi kesilecek iş parçasının üzerine otur- tun. Testere bıçağı iş parçasına temas etme- melidir.

Sunta kesme testeresini iki elinizle sıkıca tu- tun.

6.3 Açık/Kapalı şalteri (Şekil 9)

Çalıştırma: Kilitleme düğmesi (3) ve Açık/Kapalı şalterine (2) aynı anda basın kablosunun şini uygun bir prize takın.

Testereyi tam çalışma hızına erişinceye kadar çalıştırın. Testere ancak tam hızına eriştikten sonra yavaşca kesilecek çizgi üzerine oturtun ve kesim işlemine başlayın. Kesim esnasında bıçak üzerine hafifçe basın. Kapatma: Kilitleme düğmesi ve Açık/Kapalı şalterini bırakın

Testerenin sapı bırakıldığında makine oto- matik olarak kapanır, bu nedenle testerenin istenmeden çalışmaya başlaması mümkün değildir.

Çalışma esnasında havalandırma deliklerinin tıkalı veya üzerinin kapalı olmamasını kontrol edin.

Testereyi kapattıktan sonra testere bıçağını yana bastırarak frenlemeyin.

Dikkat! Testereyi ancak, testere bıçağı tama- men durduktan sonra elinizden bırakın. m Dikkat! Deneme kesimini daima yonga parça üzerinde yapın

6.4 Testere bıçağını değiştirme (Şekil 10-11)

m Dikkat! Testere üzerinde yapılacak tüm çalışmalardan önce şi prizden çıkarın! Sadece sunta kesme testeresi ile birlikte sevk edilmiş olan testere bıçağı ile aynı tipte olan tes- tere bıçaklarını kullanın. Testere bıçağı konusunda ihtisas mağazalarından bilgi edinin.

Haraketli pandüllü koruma kapağını (19) pan- düllü koruma kapağını açma kolu (15) ile geri itin ve tutun.

Testere bıçağı anahtarı (13) ile flaşdan (18) tutun.

Testere bıçağı emniyetleme civatasını (17) alyen anahtarı (a) ile açın.

Flanş (18) ve testere bıçağını (12) aşağı doğru hareket ettirerek çıkarın.

Flanşı temizleyin, yeni testere bıçağını yerleştirin. Bıçağın dönme yönüne dikkat edin (koruma kapağı ve testere bıçağı üzerindeki ok işaretini dikkate alın)!

Testere bıçağı emniyetleme civatasını (17) sıkın, bıçağın düzgün dönüp dönmediğini kontrol edin.

Açık-Kapalı şalterine basmadan önce testere bıçağının doğru şekilde bağlanmış olmasını, hareketli parçaların kolay hereket etmesini ve sıkıştırma civatalarının sıkı şekilde sıkılmış olmasını kontrol edin.

7. Elektrik kablosunun değiştirilmesi

Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici rma veya yetkili servis veya uz- man bir personel tarafından değiştirilecektir. Anleitung_AHS_66_2_SPK7.indb 99 11.08.11 12:55TRTUR

8. Temizleme, Bakım ve Yedek Parça

Siparişi Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.

Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temiz- leyin.

Aleti kullandıktan hemen sonra temizlemenizi tavsiye ederiz.

Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malze- meler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin.

Aşırı kıvılcım oluştuğunda kömür fırçaların elektri- kçi uzman personel tarafından kontrol edilmesini sağlayın. Dikkat! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.

Cihaz içinde bakımı yapılması gereken başka bir parça yoktur.

8.4 Yedek parça siparişi:

Yedek parça siparişi yapılırken şu bilgiler verilme- lidir:

Cihazın ürün numarası

Cihazın kod numarası

İstenilen yedek parçanın yedek parça numarası Güncel bilgiler ve yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.

9. Bertaraf etme ve geri kazanım

Transport hasarlarını önlemek için aksesuar bir ambalaj içinde sevk edilir. Bu ambalaj hammad- dedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Aksesuar örneğin metal ve plastik gibi çeşitli malzemel- erden meydana gelir. Arızalı parçaları özel atık bertaraf etme sistemine verin. Bu sistemin nerede olduğunu bayinizden veya yerel yönetimlerden öğrenebilirsiniz!

Alet ve aksesuar parçalarını karanlık, kuru ve dona karşı korunmuş ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 ve 30 ˚C arasındadır. Elektrikli aleti orijinal ambalajı içinde saklayın. Anleitung_AHS_66_2_SPK7.indb 100 11.08.11 12:55TRTUR

Sadece AB Ülkeleri İçin Geçerlidir Elektrikli cihazları çöpe atmayınız. Elektrikli ve elektronik aletler ile ilgili 2002/96/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir. Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternati: Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmelikle- re uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların arıtılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan ak- sesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur. Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH rmasının özel onayı alınmak şartıyla serbesttir. Teknik değişiklikler olabilir Anleitung_AHS_66_2_SPK7.indb 101 11.08.11 12:55TUR

Garanti belgesi Sayın Müşterimiz, Ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bu du- rumda adresi Garanti Belgesinin alt bölümünde açıklanan Servis Hizmetlerine veya en yakın yetkili Yapı Marketine başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:

1. Bu Garanti koşulları ek Garanti Hizmetlerini düzenler. Kanuni Garanti Haklarınız bu Garanti düzen-

lemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.

2. Garanti kapsamına sadece malzeme ve üretim hatasından kaynaklanan eksiklik ve ayıplar dahil-

dir. Bu durumlarda garanti hizmetleri sadece arızanın onarımı veya aletin/cihazın değiştirilmesi ile sınırlıdır. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin/cihazın ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir. Ayrıca transport hasarları, montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kay- naklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete/cihaza aşırı yüklenme veya kullanımına izin veril- meyen alet veya aksesuar), bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar, aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar) ve kullanıma bağlı olağan aşınma gibi durumlar garanti kapsamına dahil değildir. Bu durum özellikle halen 12 ay garantisi olan aküler için geçerlidir. Alet/cihaz üzerinde herhangi bir çalışma yapıldığında veya müdahalede bulunulduğunda garanti hakkı sona erer.

3. Garanti süresi 5 yıldır ve garanti süresi aletin/cihazın satın alındığı tarihde başlar. Arızayı tespit

ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin/cihazın onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmet- leri için de geçerlidir.

4. Garanti hakkından faydalanmak için arızalı aleti, gönderi ücreti göndericiye ait olmak üzere aşağıda

belirtilen adrese postalayın. Satın aldığınız tarihi belirten orijinal şi veya başka bir belgeyi de alet ile birlikte gönderin. Bu nedenle kasa şini belgelemek için daima iyice saklayın! Arıza ve şikayet sebe- bini mümkün olduğunca doğru şekilde açıklayın. Aletin arızası garanti kapsamına dahil olduğunda size en kısa zamanda onarılmış veya yeni bir alet/cihaz gönderilecektir. Anleitung_AHS_66_2_SPK7.indb 102 11.08.11 12:55LVLVA
