KULLANIM KILAVUZU AHS 66/1 Alpha Tools

Koruyucu gözlük takın!

1. Kol

2. Model levhasi

3. Acma/Kapatma şalteri

4. Açma/Kapatma şalteri için kilitleme düğmesi

5. Kesme derinliği ayarı için sabitleme vidası

6. Cereyan kablosu

7. Ayırmakaması

8. Sarkac koruma vidası

9. Makine vidası

10. Testere papucu

11. Flenc

12. Testere yaprağı

13. Paralel dayanak

14. Paralel dayanak için sabitleme vidası

15. Gönye ayarı için sabitleme vidası

16. Toz emme için bağlantı

17. Ek kol

18. Sarkaç koruma kapağı için çalıştırma köprüsü

Kullanma kılavuzunu lütfen iyice okuyun ve emniyet açıklamalarına tamamen uyun. Kullanma kılavuzunu portatif daire testere ile birlikte muhafaza edin.

Teknik Bilgiler:

Şebeke gerilimi: 230V \~ 50 Hz

Enerji sarfiyatı: 1200 Watt

Rölanti devir sayısı: 4500 dk.

Kesme derinliği: 0°de: 64 mm

Kesme derinliği 45°de: 40 mm

Testere yaprağı: 185 mm ∅

Testere yaprağı sarfiyatı: 20 mm ∅

Testere yaprağı kalınlığı: 2,4 mm

Ses basinci seviyesi: LPA 95,6 dB(A)

Gürültü düzeyi: LWA 108,6 dB(A)

Ebatları 34 x 24 x 24 cm

Koruma izolasyonlu II / ☐

Donanim:

Paralel dayanak

Kullanma alanı

Portatif testere ağaçlarda, ağaç benzeri malzemelerde ve plastiklerde düz kesimler yapmak için uygundur.

Emniyet açıklamaları:

• Ayırma kamasının testere yaprağı ayar mili dişlisine olan mesafesi 5 mm'yi aşmayacak ve en alt noktası ayar mili dişlisinin 5 mm'den fazla gerisinde olmayacak şekilde ayarlanması gereklidir.
• Çatlak ve deforme olmuş testere yapraklarının kullanılması yasaktır.
• Kaliteli çabuk kesim çeliğinden (HSS çelik) mamül testere yaprağı kullanılması yasaktır.
• Kullanma talimatında belirtilen bilgilere uymayan testere yapraklarının kullanılması yasaktır.
• Testere yaprağı koruyucusunun bütün parçalarının sıkışmadan çalışmasının sağlanması gereklidir.
• Testere yaprağını kapatan bütün tertibalların kusursuz bir şekilde çalışmasının sağlanması gereklidir.
• Ayırma kamasının kalıp kesimi dışında daima kullanılması ve ayarlanması gereklidir.
  ● Buhari ve yanıcı sıvıların yakınında kullanmayın.
• Sadece keskin testere yaprağı ve uygun aksesuar kullanın.
• Bütün donanım değiştirme, temizlik ve ayarlama çalışmalarında fisi prizden çıkartın.
• Cereyan kablosunu hasarlardan koruyun. Yağ ve asit kablolari hasara udratabilir.
• Temel vücudu ayırma kamasının kalınlığında daha kalın veya dişlerinin eğimi ayırma kamasının kalınlığından daha küçük olan testere yapraklarının kullanılması vasaktır.
• Fisi kablodan çekerken prizden çıkartmayın ve aleti kablodan tutarak taşımayın.
• Tamiratlar sadece uzmanlar tarafından yapılabilir.
• Kablo makarası kullanma halinde makarayı tamamen açın. Enine kesit en az 1,5 mm² ve sigorta ile korumanın azami 16 A olması gereklidir.
• İşlenecek bütün malzemeleri yeteri kadar emniyet altına alın ve makineyi zorlamayın.
• Uygun elbise giyin ve koruyucu gözlük takın. Toz çıkartan malzemelerde toz maskesi kullanın.
• Kulaklarını zı korumak için kulaklık takın!
• Ağaç veya toz çıkartan malzemeleri uzun süre işlemeniz halinde elektrikli aygıtin uygun bir toz emicisine bağlanması gereklidir (Ağaç tozu için Almanya'da TRG 553 standardına göre kontrol edilmiş emici tertibatlar şart koşulmaktadır).

TR

Portatif daire testereyle çalışmak

● Daire biçkyi daima kolundan tutun
- Sarkaç koruma vidası malzeme tarafından otomatik olarak geri itilir.
● Güç kullanmayın!
Daire testereyi hafif ve sabit bir şekilde sürün.
- Çöp parçasının, koyma masasının geniş tarafı yüzeyin tamamında yatması için bütün geniş daire testerenin sağ tarafından olmalıdır.
- Onceden çizilmiş bir çizgiye göre kesim yapılması halinde daire testereyi ilgili kertik boyunca sürün.
- İşlemeden önce hiç bir ağaç parçasını iyice sıkmayın. Asla elinizle sabit tutmayın.
- Emniyet kurallarına dikkat edin! Koruyucu gözlük takın!
- Bozuk, çatlak veya kırık testere yaprağı kullanmayın.
- Delikleri testere yaprağının deliğinden büyük veya küçük olan flenc/flenc civatası kullanmayın.
- Testere yaprağının elle frenlenmesi veya testere yaprağına yan taraftan bastırarak frenlenmesi yasaktır.
- Sarkaç koruyucusu sıkışmamalı ve iş bittikten sonra başlangıçtaki pozlsyonuna geri gelmelidir.
- Daire testereyi kullanmadan önce lis çekillyken sarkaç koruyucusunun fonksiyonunu kontrol edin.

• Makineyi kullanmadan önce sarkaç koruyucusu, ayırma kaması, llenç ve ayarlama tertibatları gibi emniyet tertibatlarının çalışır durumda, doğru ayarlanmış ve sabitlenmiş olmalarını kontrol edin.
  ● Koruyucu kapağa uygun bir toz emicisi
  takabilirsiniz. Toz emicisinin emin ve usulüne uygun bir şekilde takılmış olmasını sağlayın.
• Hareket eden sarkaç koruyucusunun kesmek için geri çekilmiş koruyucu kapağa sıkıştırılması yasaktır.

Bakım

• Motor kasasındaki havalandırma aralıklarının serbest ve temiz tutulması gereklidir. Aralıkların arada bir üflenerek temizlenmesi gereklidir.
• Aşırı oranda kıvılcım oluşması hallerinde kontak kömürlerini bir uzman atölyeye kontrol ettirin.
• Aşınmış kontak kömürleri sadece uzman bir atölye veya müşteri servisimiz tarafından değiştirilebilir.
  ● Aleti daima temiz tutun.
• Plastiği temizlemek için dağılayıcı madde kullanmayın.
• Hasar tespit etmeniz halinde ilişikteki yaygın görünüş ve parça listesi yardımıyla yedek parçalar tam olarak belirleyip müşteri servisimize sipariş edebilirsiniz.

Dikkatl
Kulaklık ve koruyucu gözlük takın.

1 2 A B

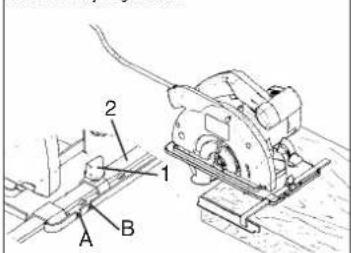

Paralel keslt

1. Sikma vidaesi 1'i geşetin
2. 90'lik kesimde paralel dayanagı 2 ibroye göre A kertiğine ayarlayın. 45'lik kesimde paralel dayanagı 2 ibroye göre B kertiğine ayarlayın. Testere yaprajının online dikkat edin.
3. Sikma vidaimi sıkın.

Dikkatl

Deneme kesimini bir çöp ağaçla yapın.

Kesme derinilgini ayariamak.

1. Sikma vicaeini 1 gewetin
2. Testere pepucunu yukan kaldırin.
3. Kesme derinigini ibreye göre ayarlayın.
   Dışın uçu ağaçlan yaklaşık 2 mm dışarı sançmalıdır.
4. Sıkma vidasım sıkın.

|

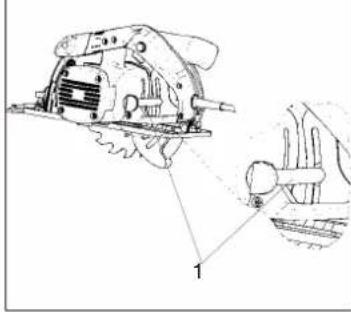

Testere papucunu ayarlamak (egri keslt) 1. Sikma vidasını 1 geveşetin 2. Testere papucunu 0-45° arasında istlediğiniz deroce sayısına ayarlayın. 3. Sikma vidasını 1 sıkın.

Dikkatl

Daire testerede yapılacak
her çalışmadan once fisi

1 2 4 yapragının doğru taktığı, hareketi parçaların kolley hareket etmesini ve sıkoptima vidalanım lyton sıklung olduğunu kontrol cein.

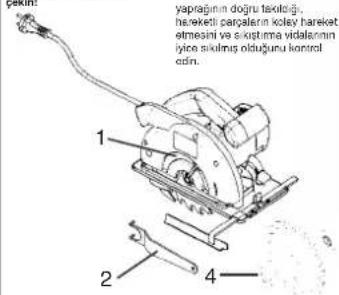

Testere yaprağini değiştirmek

1. Sarkac koruyucusu kapağı 1 için ve sıkıca tutun.
2. Önden açık anahtar 2 ile testere yaprağını karşıdan tutun.
3. Yuvalı anahtan takın ve vidayı gevşetin.
4. Flençi 4 ve tostere yapragını aşağı çakerak çıkarın.
5. Heliçli temizleyin, yeni testere yaprags takın ve hareket
   yönüme dikkat edin ikoruyuco kapaktaki oka bakın;
6. Vidayı sıkın ve konsantrikliğe dikkat edin.

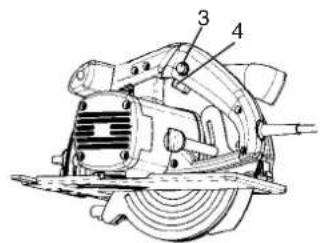

Açmak/Kapalmak
Açmak: Kılıtleme düğmesine 3 ve tuşa aynı anda basın. Kapatmak: Kılıtleme düğmesi ve tuşu bırakın

Garanti süresi satın alınan günden başlayarak 5 senedir.

Garanti haklarından hatalı üretim, malzerne hatası ve fonksiyon arızası olması halinde yararlanılır. Takılan yedek parçalar ve tamir ücreti garantiye dahil değildir. Müteakip hasarlarda garanti hakkı yoktur.

Müşteri hizmetleri partneriniz

Teknik değişikler Erabili
