BEDIENUNGSANLEITUNG AHS 66/1 Alpha Tools

Art.-Nr.: 43.308.71 I.-Nr.: 01013

ALPHA-TOOLS®

AHS 66-1

Gehörschutz tragen!

Wear ear-muffs

Porter un casque anti-bruit

Bel Staubentwicklung

Atemschutzmaske tragen!

1. Handgriff

2. Typenschild

3. Ein-Ausschalter

4. Sperrtaste für Ein-Ausschalter

5. Feststellschraube für Schnittiefeneinstellung

6. Netzkabel

7. Spaltkeil

8. Pendelschutzhaube

9. Inbusschraube

10. Sägeschuh

11. Flansch

12. Sägeblatt

13. Parallelanschlag

14. Feststellschraube für Parallelanschlag

15. Feststellschrauben für Gehrungseinstellung

16. Anschluß für Staubabsaugung

17. Zusatzhandgriff

18. Betätigungsbügel für Pendelschutzhaube

Bitte lesen Sie die Gebrauchsanweisung genau durch und achten Sie besonders auf die Sicherheits-hinweise. Bewahren Sie die Gebrauchsanweisung zusammen mit der Handkreissäge auf.

Technische Daten:

Netzspannung: 230 V \~ 50 Hz

Leistungsaufnahme: 1200 Watt

Leerlaufdrehzahl: 4500 min

Schnittiefe bei 0°: 64 mm

Schnittiefe bei 45°: 40 mm

Sägeblatt 185 mm ∅

Sägeblattaufnahme: 20 mm ∅

Sägeblattdicke 2,4 mm

Schalldruckpegel LPA 95,6 dB(A)

Schalleistungspegel LWA 108,6 dB(A)

Vibration a w

1,7 m/s

Gewicht 4,2 Kg

Abmessung 34 x 24 x 24 cm

Schutzisoliert II / ☐

Ausstattung:

Parallelanschlag

Anwendungsgebiet

Die Handkreissäge ist geeignet zum Sägen von geradlinigen Schnitten in Holz, holzähnlichen Werkstoffen und Kunststoffen.

Sicherheitshinweise:

- Der Spaltkeil ist so einzustellen, daß der Abstand zum Zahnkranz des Sägeblatts 5 mm nicht überschreitet und sein unterster Punkt nicht um mehr als 5 mm gegenüber dem Zahnkranz zurücksteht

- Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht verwendet werden.

- Sägeblätter aus hochlegiertem Schnellschnitt-Stahl (HSS Stahl) dürfen nicht verwendet werden.

- Sägeblätter, die den in dieser Gebrauchs-anweisung angegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden.

- Es ist sicherzustellen, daß alle beweglichen Teile des Sägeblattschutzes ohne Klemmen funktionieren.

- Es ist sicherzustellen, daß alle Einrichtungen, die das Verdecken des Sägeblattes bewirken, einwandfrei arbeiten.

- Der Spaltkeil ist, außer bei den Einsatzschnitten, immer zu verwenden und richtig einzustellen.

- Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.

- Nur scharfe Sägeblätter und geeignetes Zubehör verwenden.

- Ziehen Sie vor allen Umbau- und Reinigungs- und Einstellarbeiten den Stecker aus der Steckdose.

● Schützen Sie die Netzleitung vor Beschädigungen. Öl und Säure können die Leitung beschädigen.

- Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkeiles sind, dürfen nicht verwendet werden.

- Den Stecker nicht durch Ziehen an der Netzleitung aus der Steckdose entfernen und das Gerät nicht am Netzkabel tragen.

● Reparaturen sind nur durch einen Fachmann auszuführen.

- Bei Verwendung einer Kabeltrommel Leitung vollständig abrollen. Drahtquerschnitt mind. 1,5 mm². Absicherung max. 16 A

- Sichern Sie alle zu bearbeitenden Werkstücke ausreichend und überlasten Sie die Maschine nicht.

- Tragen Sie eine geeignete Kleidung und eine Schutzbrille und verwenden Sie eine Staubmaske bei stauberzeugenden Arbeiten.

- Tragen Sie zum Schutze Ihrer Ohren einen Gehörschutz!

- Bei längerem Bearbeiten von Holz oder stauberzeugenden Materialien, ist das Elektrowerkzeug an eine geeignete Staubabsaugung anzuschließen. (In Deutschland werden für Holzstäube aufgrund der TRGS 553 geprüfte Absaugeinrichtungen gefordert.

Arbeiten mit der Handkreissäge

• Kreissäge stets mit festem Griff halten.
  ● Die Pendelschutzhaube wird vom Werkstück automatisch zurückgeschoben.
• Keine Gewalt anwenden! Mit der Kreissäge leicht und gleichmäßig vorrücken.
• Das Abfallstück sollte sich auf der rechten Seite der Kreissäge befinden, damit der breite Teil des Auflagetisches auf seiner ganzen Fläche aufliegt.
• Wenn nach vorgezeichneter Linie gesägt wird, Kreissäge an der entsprechenden Kerbe entlangführen.
• Kleine Holzteile vor der Bearbeitung fest einspannen. Nie mit der Hand festhalten
• Sicherheitsvorschriften unbedingt beachten! Schutzbrille tragen!
  ● Verwenden Sie keine defekten Sägeblätter oder solche, welche Risse und Sprünge aufweisen.
• Verwenden Sie keine Flansche/Flanschmuttern, deren Bohrung größer oder kleiner ist als diejenige des Sägeblattes.
• Das Sägeblatt darf nicht von Hand oder durch seitlichen Druck auf das Sägeblatt gebremst werden.
• Der Pendelschutz darf nicht verklemmen und muß sich nach abgeschlossenem Arbeitsgang wieder in der Ausgangsposition befinden.

• Vor der Verwendung der Kreissäge bei herausgezogenem Netzstecker die Funktion des Pendelschutzes prüfen.

• Vergewissern Sie sich vor jedem Einsatz der Maschine, daß die Sicherheitseinrichtungen wie Pendelschutz, Spaltkeil, Flansche und Verstelleinrichtungen funktionieren bzw. richtig eingestellt und festgestellt sind.

• An der Schutzhaube können Sie eine geeignete Staubabsaugung anschließen. Stellen Sie sicher, daß die Staubabsaugung sicher und ordnungsgemäß angeschlossen ist.
• Die bewegliche Pendelschutzhaube darf zum Sägen nicht in der zurückgezogenen Schutzhaube festgeklemmt werden.
• Sägeblätter, deren Grundkörper dicker oder deren Schränkung kleiner als die Dicke des Spaltkelles ist, dürfen nicht verwendet werden.

Wartung

● Die Lüftungsschlitze am Motorgehäuse frei und sauber halten. Von Zeit zu Zeit Schlitze ausblasen.
- Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Fachwerkstätte überprüfen.
- Abgenützte Kohlebürsten dürfen nur von einer Fachwerkstätte oder unserem Kundendienst ausgewechseit werden.
● Halten Sie Ihr Gerät immer sauber.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

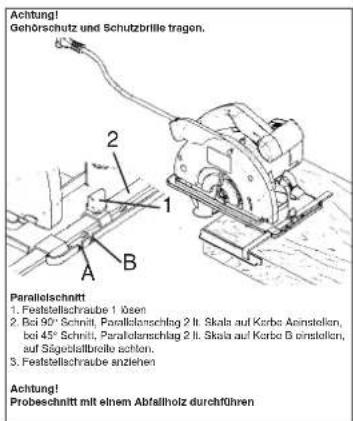

Achtung! Gehörschutz und Schutzbrille tragen. 2 1 A B Parallelschnitt 1. Feststellschraube 1 lõseen 2. Bei 90° Schmitt, Parallelsanschlag 2 lt. Skala auf Korbe Anstellen, bei 45° Schmitt, Parallelsanschlag 2 lt. Skala auf Korbe B einstellen, auf Sägefallbrelle achten. 3. Feststellschraube anziehen Achtung! Probeschnitt mit einem Abfallholz durchführen

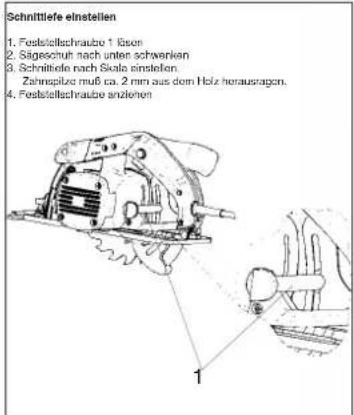

Schnittliche einstellen 1. Feststellschraube 1 lizen 2. Sägeschuh nach unten schwanken 3. Schnittliche nach Skalo einstellen. Zahrespitze muß ca. 2 mm aus dem Holz herauslagen, 4. Feststellschraube anziehen

D

D

Sägeschuh verstellen (Schrägschnitt)

1. Die Feststellschrauben 1 lösen
2. Sägeschuh auf gewünschte Gradzahl einstolen 0-45°
3. Festetellschrauben 1 fest anziehen

Achtung!

Vor allen Arbeiten an der Kreissäge Netzstecker ziehen!

Einschalten

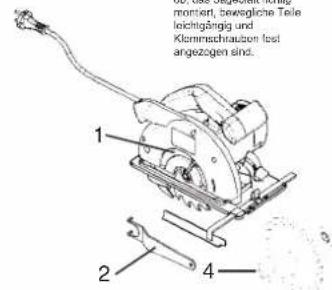

Bevor Sie den Ein-Ausschalter betätigen, vorgewissern Sie sich ob, das Sägeblatt richtig montiert, bewegliche Teile leichtgängig und Klemmschraubon fest angezogen sind.

moniert, bewegliche Teil leichgängig und Klommschrauben fest angezogen sind. 1 2 4

Sägeblatt wechseln

1. Pendelschutzhaube I öffnen und festhalten
2. Mit Stirnlochschlüssel 2 das Sägeblatt gegenhalten
3. Influsschränkste losen
4. Elecsch 4 und Sagesch
5. Hansch 4 und Sageblatt nach unten entnehmen
6. Flesch reinizen, pauss Söseblatt einsetzen
7. Flattschaffinger, Neues Segebraut einsetzen. Auf Luftrichtung posten (siebs Pfeil auf der
   Auf den Schraube anziehen (ohne ficht auf der Schutzschulze)
8. Schraube anzischen, auf Rundlauf achlen

Ein-Ausechalten

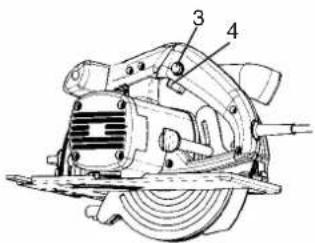

Einschalten: Sperknopf 3 und Taste 4 gleichzeitig drücken Ausschalten: Sperknopf und Taste loslassen

Driftseffekt 1200 Watt

Tomgangsomdrejninger 4500 o/min.

Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
declarés conformity with the EU Directive and standards marked below for the article déclare la conformité suivante selon la
F directive CE et les normes concernant l'article verklaart de volgende conformiteit in overeenstemming met de EU-richtlijn en normen voor het artikel
declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo declara a seguinte conformidade de acuerdo.
com a directiva CE e normas para o artigo
⑧ direktiv och standarder för artikel
Ilmolittaa seuraavaa Euroopan unionin direktilvien ja normien mukalsta yhdenmukalsuutta tuotteelle
N erklærer herved følgende samsvar med EU-direktiv og standarder for artikkel
⑧ illustrates о соответствии товара следующим директивам и нормам EC
izjavljuje sljedeću uskladjenost s odredbama i normama EU za artikl.
® declară următoarea conformitate cu linia direc toare CE și normele valabile pentru articolul.
ürün ile ilgili olarak AB Yönetmelikleri ve Normları gereğince aşağıdaki uygunluk açıkla masını sunar.

© δηλώνει την ακόλουθη συμφωνία σύμφωνα με την Οδηγία ΕΕ και τα πρότυπο για το προϊόν
① dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
(CK) attesterer folgende overensstemmelse i henhold til EU-direktiv og standarder for produkt
② prohlašuje následující shodu podle směrnice EU a norem pro výrobek.
a következő konformitást jelenti ki a termékek- re vonatkozó EU-irányvonalak és normák szerint
⑤ pojasnjuje sledećo skladnost po smernici EU in normah za artikel.
PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
⑤k vydáva nasledujúce prehlásenie o zhode podľa smernice EÚ a noriem pre výrobok.
⑥ декларира следното съответствие съгласно директивите и нормите на ЕС за продукта.
заявляє про відповідність згідно з директивою ЄС та стандартами, чинними для даного товару
© deklareerib vastavuse järgnevatele EL direktiivi dele ja normidele
deklaruoja atitikti pagal ES direktyvas ir normas straipsniui
izjavljuje sledeći konformitel u skladu s odred bom EZ i normama za artiki

Handkreissäge AHS 66/1

x 98/37/EG

87/404/EWG

2000/14/EG: garantierter Behallleistungspegel L_WA = - cm

x 89/336/EWG_93/68/EEC

95/54/EG:

90/396/EWG

97/68/EG:

89/686/EWG

EN 60745-1; EN 60745-2-5; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 60555-3

Landau/Isar, den 02.05.2005

Brunhölzl

Leiter Produkt-Management

Produkt-Management
