BRUGSANVISNING AHS 66/1 Alpha Tools

Bær åndedrætsværn ved

støvdannelse

Säkerhetsanvisningar:

1. Håndtag
2. Typeskilt
3. Start/stop-knap
4. Spærreknap for start/stop-knap
5. Låseskrue til skæredybdeindstilling
6. Netledning
7. Spaltekniv
8. Pendulbeskyttelsesskærm
9. Unbracoskrue
   10.Savsko
   11.Flange
   12.Savklinge
   13.Parallelanslag
   14.Låseskrue til parallelanslag
   15.Låseskruer til geringsindstilling
10. Tilslutning til støvafsugning
    17.Ekstrahåndtag
11. Aktiveringsbøjle til pendulbeskyttelsessksærm

Læs brugsvejledningen omhyggeligt igennem og vær specielt opmærksom på sikkerhedshenvisningerne. Opbevar brugsanvisningen sammen med håndrundsaven.

Tekniske data:

Netspænding 230 V - 50 Hz

Skæredybde ved 45° 40 mm

Savklinge 185 mm ∅

Savklingeaksel 20 mm ∅

Savklingetykkelse 2,4 mm

Lydtryksniveau LPA 95,6 dB (A)

Lydeffektniveau LWA 108,6 dB (A)

Vibration a_w 1.70 m/s ^2

Vægt 4,2 kg

Mål 34 x 24 x 24 cm

Dobbeltisoleret II / ☐

Udstyr:

Parallelanslag

Anvendelsesområde

Händrundsaven er egnet til savning af lige snit i træ, trælignende materialer og kunststoffer.

Sikkerhedshenvisninger:

• Spaltekniven skal indstilles, så afstanden til tandkransen på savklingen ikke overstiger 5 mm og dens nederste punkt ikke er mere end 5 mm bagved tandkransen.
• Revnede savklinger eller klinger som har ændret form, må ikke anvendes.
• Savklinger af highspeed stål (HSS stål) må ikke anvendes.
• Savklinger som ikke opfylder de i denne brugsanvisning anførde krav, må ikke anvendes.
• Det skal sikres, at alle bevægelige dele på savklingebeskyttelsen fungerer uden at klemme.
• Det skal sikres, at alle anordninger som dækker savklingen, virker korrekt.
• Spaltekniven skal, bortset fra indsætningsskæringer, altid bruges og indstilles korrek
• Rundsaven må ikke bruges i områder med dampe eller brændbare væsker.
• Der må kun bruges skarpe savklinger og egnet tilbehør.
• Før alle former for omstillings-, rengørings- og indstillingsarbejder skal stikket trækkes ud af stikdåsen.
• Beskyt netledningen mod beskadigelser Olie og syre kan beskadige ledningen.
• Savklinger hvis basis er tykkere eller hvis udlægning er mindre end spalteknivens tykkelse, må ikke anvendes.
• Stikket må ikke tages ud af stikdåsen ved at trække i netledningen og saven må ikke bæres i netledningen.
  ● Reparationer må kun udføres af fagfolk.
• Hvis De anvender kabeltromle, skal ledningen rulles helt ud. Ledningstværsnit min. 1,5 mm ^2 . Sikring maks. 16 A.
• Alle emner skal sikres tilstrækkeligt og maskinen må ikke overbelastes.
• Bær egnet tøj og beskyttelsesbriller og brug støvmaske ved støvfrembringende arbeider
• Brug høreværn for at beskytte Deres ører.
• Ved længerevarende bearbejdning af træ eller støvudviklende materialer, skal elektrovaerktojet tilsluttes til en egnet støvalsugning. (I Tyskland kræves der til træstov afsugningsanordninger som er afprovet i.h.t. TRGS 553).

DK

Arbejde med håndrundsaven

● Hold altid ved rundsaven med et fast greb.
- Pendulbeskyttelsesskærmen skubbes automatisk tilbage af emnet.
● Brug ikke magt!
Bevæg rundsaven fremad let og regelmæssigt.
- Affaldsstykket skal befinde sig på højre side af rundsaven, så den brede del af savbordet stotter på hele sin flade.
- Hvis der saves efter opstregning, skal rundsaven føres efter kærven.
- Små træemner spændes fast før bearbejdningen. De må aldrig holdes fast med hånden.
- Sikkerhedsforskrifterne skal altid overholdes! Bær beskyttelsesbriller.
- Benyt ikke defekte savklinger eller klinger som har revner eller hakker.
- Anvend ikke flanger/flangemøtrikker, hvis hul er større eller mindre end hullet i savklingen.
- Savklingen må ikke bremses manuelt eller ved tryk på siden af savklingen.
- Pendulbeskyttelsen må ikke klemme og skal efter afsluttet arbejde befinde sig i udgangsposition igen.
- Før rundsaven tages i brug, kontrolleres pendulbeskyttelsens funktion med stikket trukket ud.

• Før maskinen tages i brug skal De hver gang forvisse Dem om, at sikkerhedsanordningeme, som f. eks. pendulbeskyttelse, spaltekniv, flange og justeringsanordninger fungerer, resp. er korrekt indstillet og fastspændt.
• Der kan tilsluttes en egnet støvafugning til
  beskyttelsesskærmen. Check at slovafsugningen er tilsluttet sikkert og korrekt.
• Den bevægelige pendulbeskyttelsesskærm må ved savning ikke klemmes fast i den tilbagetrukne beskyttelsesskærm.

Vedligeholdelse

• Ventilationsslidserne på motorhuset skal holdes fri og ren. Med mellemrum blæses slidserne rene.
• Ved for stor gnistdannelse skal kulbørsterne kontrolleres af et specialværksted.
• Slidte kulbørster må kun udskiftes af et specialværksted eller af vores serviceafdeling.
  ● Hold altid Deres rundsav ren.
• Brug ikke ætsende midler til rengøring af kunststoffet.
• Hvis De konstaterer beskadigelser, kan De ved hjælp af vedlagte eksplosionstegning samt komponentlisten nøgagtigt specificere reservedelene og bestille dem hos vor kunderserviceafdeling.

Viatlat!
Benyt horeværn og beskyttelsesbriller.

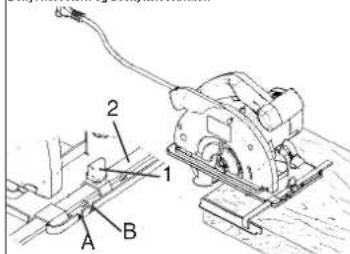

Parallelsnit
1. Losn låseskruen
2. Ved 90° snit: indstil parallelanslag 2 på mærke A på skalaen, ved 45° snit: indstil parallelanslag 2 på mærke B på skalaen, husk savklingetbrodden. 3. Stram låesekuen

Viatlat!
Foretag et provesnit med et stykke affaldstræ

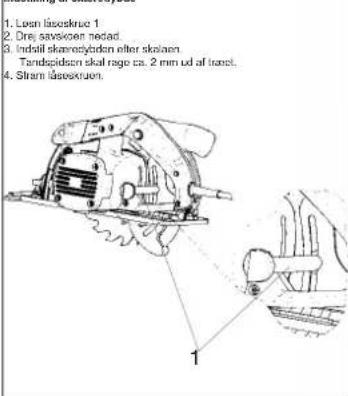

Indstilling af skæredybde

1. Loan läseckruo 1 2. Drey savkwoen nedad 3. Indall skremectuden efter skolaen. Tandspidien skal rage ca. 2 min ud af tast. 4. Stram läseekuten.

DK

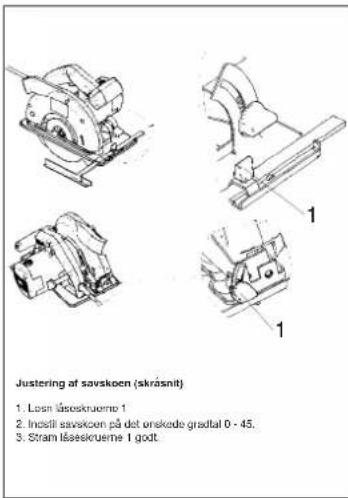

Justering at savskoen (skrásnit) 1. Losn läesekruerne 1 2. Instell savskoen på det onekede gradtal 0 - 45. 3. Stram läesekruerne 1 godt.

Vigtigt!
Træk stikket ud, for De høvndes at arbeide på

begynder a pundzavpol
Start
Far De trykker på
start/slodknappen, skal De
forvisee Dem om, at savkingen
er korekt monteret, at de
bevægelige dele går let og at

bevægårliga dele gelt let og at spændskruerne er strømnet godt. 1 2 4

Skift of savklinge:
1. Åbn pendulbeskyttelsesskærmen 1 og hold den fast
2. Med specialnagle 2 laves der modhold på savklingen
3. Sæt stiknagle i og løsn skruen
4. Træk flangen 4 og savklingen hedenud 5. Trævallangen avetken svållings
5. Hengor flangen og sæt hy savkinge 1.
van opflektosom iui kozultsastringan (se plier pa borkstilgavskarmon).
6. Stram skruen og check rotationen

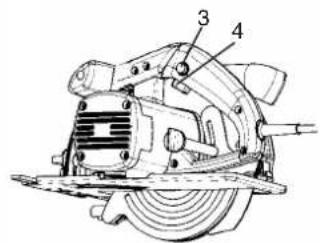

Start og stop

Start: Tryk samtidig på speerreknappen 3 og knappen 4 Stop: Slip speerreknappen og knappen

Garantiperioden regnes fra kobsdatoen og er gældende i 5 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.
