Produkttype	Håndcirkelsav
Mærke	Alpha Tools
Model	BHS 1300
Forsyningsspænding	230 V ~ 50 Hz
Optagen effekt	1300 W
Tomgangshastighed	4500 o/min
Skæredybde ved 0°	65 mm
Skæredybde ved 45°	46 mm
Klingediameter	185 mm
Klingeboring	16 mm
Klingetykkelse	2,4 mm
Vægt	4,2 kg
Mål (L x B x H)	34 x 24 x 24 cm
Lydtryksniveau	91 dB(A)
Lydeffektniveau	104 dB(A)
Vibrationer	1,75 m/s²
Isolering	Dobbelt isolering (klasse II)
Skærevinkel	0° til 45°
Parallelanslag	Ja, inkluderet
Tilslutning til støvudsugning	Ja
Beskyttelsesskærm	Vippeskærm
Kløvekile	Inkluderet
Garanti	6 år
Vedligeholdelse	Rengøring af ventilationsåbninger og kontrol af kulbørster
Sikkerhed	Obligatorisk brug af beskyttelsesbriller og høreværn

Ofte stillede spørgsmål - BHS 1300 Alpha Tools

Hvordan justeres skæredybden på Alpha Tools BHS 1300 saven?

For at justere skæredybden skal du løsne fastgørelsesskruen (1) på glideskoen. Drej glideskoen nedad og indstil dybden i henhold til skalaen. Tænderne skal rage ca. 2 mm ud af træet. Stram derefter fastgørelsesskruen.

Hvordan udskiftes savklingen?

Afbryd først saven. Åbn den vippede beskyttelsesskærm og hold den fast. Blokér savklingen med den medfølgende nøgle. Løsn midterskruen og fjern klingen nedad. Rens flangen, monter derefter den nye klinge i overensstemmelse med omdrejningsretningen, som er angivet med pilen på skærmen. Stram skruen, mens du kontrollerer koncentriciteten.

Hvilke klingetyper er forbudt?

Brug ikke klinger i hurtigstål (HSS) eller revnede eller deformerede klinger. Sørg for, at klingens specifikationer svarer til dem, der er angivet i vejledningen (diameter 185 mm, boring 16 mm, tykkelse 2,4 mm).

Hvordan bruges parallelanslaget?

Løsn fastgørelsesskruen på parallelanslaget. For et snit på 90° skal du indstille anslaget til hak A på skalaen; for et snit på 45° indstilles det til hak B. Tag hensyn til klingens bredde. Stram skruen og foretag et prøvesnit.

Hvordan tilsluttes en støvsuger til saven?

Saven er udstyret med en tilslutning til støvudsugning. Tilslut en passende støvsugningsenhed til beskyttelsesskærmen. Sørg for, at forbindelsen er sikker og i overensstemmelse med forskrifterne. Det anbefales at bruge udsugning ved længerevarende arbejde på træ.

Hvilken regelmæssig vedligeholdelse skal udføres?

Hold motorens ventilationsåbninger rene og fri. Rengør dem regelmæssigt med trykluft. Hvis der opstår for mange gnister, skal kulbørsterne kontrolleres af et professionelt værksted. Udskift slidte kulbørster kun af en professionel.

Hvad gør jeg, hvis saven ikke starter?

Kontrollér først, at stikket er korrekt tilsluttet, og at ledningen ikke er beskadiget. Sørg for, at blokeringsknappen og tænd/sluk-knappen trykkes ind samtidigt. Hvis problemet fortsætter, skal du kontakte en specialist.

Hvad er garantien for Alpha Tools BHS 1300 saven?

Garantien er på 6 år fra købsdatoen, forudsat korrekt brug og regelmæssig vedligeholdelse. For at gøre garantien gældende skal du kontakte din forhandler eller serviceafdelingen.

Hvordan justeres glideskoen til et skrå snit?

Løsn glideskoens fastgørelsesskruer. Indstil glideskoen til den ønskede vinkel (fra 0° til 45°). Stram skruerne godt. Sørg for, at klingen ikke er i kontakt med emnet, før saven startes.

Hvilke væsentlige sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller og høreværn. Brug støvmaske om nødvendigt. Bær ikke løstsiddende tøj. Før enhver justering skal saven afbrydes. Kontrollér, at beskyttelsesskærmen og kløvekile fungerer korrekt, før hver brug.

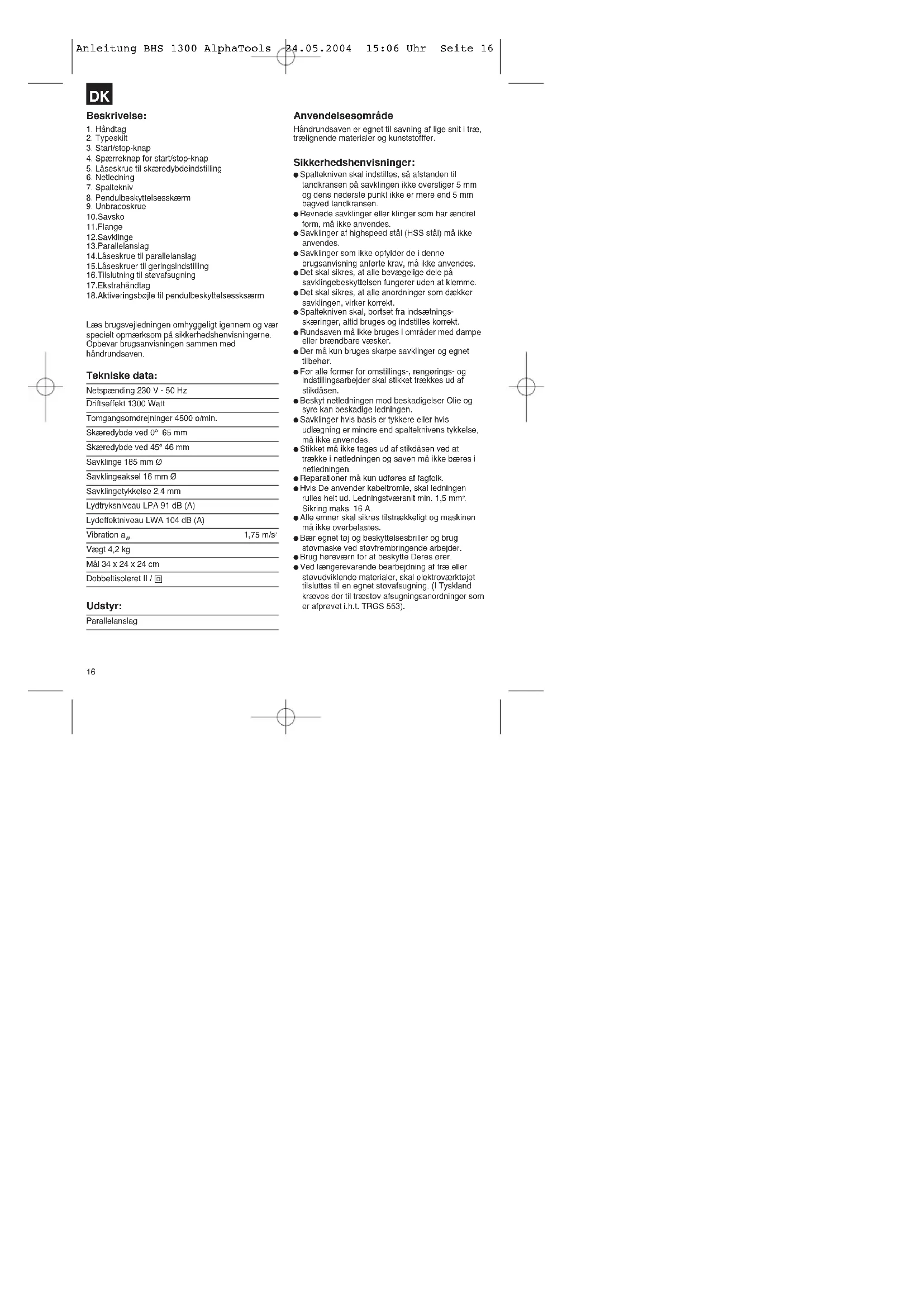

BRUGSANVISNING BHS 1300 Alpha Tools

1. Håndtag
2. Typeskilt
3. Start/stop-knap
4. Spærreknap for start/stop-knap
5. Låseskrue til skæredybdeindstilling
6. Netledning
7. Spaltekniv
8. Pendulbeskyttelsesskærm
9. Unbracoskrue
   10.Savsko
   11.Flange
   12.Savklinge
   13.Parallelanslag
   14.Låseskrue til parallelanslag
   15.Låseskruer til geringsindstilling
10. Tilslutning til støvafsugning
    17.Ekstrahåndtag
11. Aktiveringsbøjle til pendulbeskyttelsessksærm

Læs brugsvejledningen omhyggeligt igennem og vær specielt opmærksom på sikkerhedshenvisningerne. Opbevar brugsanvisningen sammen med håndrundsaven.

Tekniske data:

Netspænding 230 V - 50 Hz

Skæredybde ved 45° 46 mm

Savklinge 185 mm ∅

Savklingeaksel 16 mm ∅

Savklingetykkelse 2,4 mm

Lydtryksniveau LPA 91 dB (A)

Lydeffektniveau LWA 104 dB (A)

Vibration a_w 1.75 m/s ^2

Vægt 4,2 kg

Mål 34 x 24 x 24 cm

Dobbeltisoleret II / ☐

Udstyr:

Parallelanslag

Anvendelsesområde

Händrundsaven er egnet til savning af lige snit i træ, trælignende materialer og kunststoffer.

Sikkerhedshenvisninger:

• Spaltekniven skal indstilles, så afstanden til tandkransen på savklingen ikke overstiger 5 mm og dens nederste punkt ikke er mere end 5 mm bagved tandkransen.
• Revnede savklinger eller klinger som har ændret form, må ikke anvendes.
• Savklinger af highspeed stål (HSS stål) må ikke anvendes.
• Savklinger som ikke opfylder de i denne brugsanvisning anførte krav, må ikke anvendes.
• Det skal sikres, at alle bevægelige dele på savklingebeskyttelsen fungerer uden at klemme.
• Det skal sikres, at alle anordninger som dækker savklingen, virker korrekt.
• Spaltekniven skal, bortset fra indsætningsskæringer, altid bruges og indstilles korrek
• Rundsaven må ikke bruges i områder med dampe eller brændbare væsker.
• Der må kun bruges skarpe savklinger og egnet tilbehør.
• Før alle former for omstillings-, rengørings- og indstillingsarbejder skal stikket trækkes ud af stikdåsen.
• Beskyt netledningen mod beskadigelser Olie og syre kan beskadige ledningen.
• Savklinger hvis basis er tykkere eller hvis udlægning er mindre end spalteknivens tykkelse, må ikke anvendes.
• Stikket må ikke tages ud af stikdåsen ved at trække i netledningen og saven må ikke bæres i netledningen.
  ● Reparationer må kun udføres af fagfolk.
• Hvis De anvender kabeltromle, skal ledningen rulles helt ud. Ledningstværsnit min. 1,5 mm². Sikring maks. 16 A.
• Alle emner skal sikres tilstrækkeligt og maskinen må ikke overbelastes.
• Bær egnet tøj og beskyttelsesbriller og brug støvmaske ved støvfrembringende arbeider
• Brug høreværn for at beskytte Deres ører.
• Ved længerevarende bearbejdning af træ eller støvudviklende materialer, skal elektrovaerktojet tilsluttes til en egnet støvalsugning. (I Tyskland kræves der til træstov afsugningsanordninger som er afprovet i.h.t. TRGS 553).

DK

Arbejde med håndrundsaven

● Hold altid ved rundsaven med et fast greb.
- Pendulbeskyttelsesskærmen skubbes automatisk tilbage af emnet.
● Brug ikke magt!
Bevæg rundsaven fremad let og regelmæssigt.
- Affaldsstykket skal befinde sig på højre side af rundsaven, så den brede del af savbordet støtter på hele sin flade.
- Hvis der saves efter opstregning, skal rundsaven føres efter kærven.
- Små træemner spændes fast før bearbejdningen. De må aldrig holdes fast med hånden.
- Sikkerhedsforskrifterne skal altid overholdes! Bær beskyttelsesbriller.
- Benyt ikke defekte savklinger eller klinger som har revner eller hakker.
- Anvend ikke flanger/flangemøtrikker, hvis hul er større eller mindre end hullet i savklingen.
- Savklingen må ikke bremses manuelt eller ved tryk på siden af savklingen.
- Pendulbeskyttelsen må ikke klemme og skal efter afsluttet arbejde befinde sig i udgangsposition igen.
- Før rundsaven tages i brug, kontrolleres pendulbeskyttelsens funktion med stikket trukket ud.

• Før maskinen tages i brug skal De hver gang forvisse Dem om, at sikkerhedsanordningeme, som f. eks. pendulbeskyttelse, spaltekniv, flange og justeringsanordninger fungerer, resp. er korrekt indstillet og fastspændt.
• Der kan tilsluttes en egnet støvafsugning til beskyttelsesskærmen. Check at støvafsugningen er tilsluttet sikkert og korrekt.
• Den bevægelige pendulbeskyttelsesskærm må ved savning ikke klemmes fast i den tilbagetrukne beskyttelsesskærm.

Vedligeholdelse

• Ventilationsslidserne på motorhuset skal holdes fri og ren. Med mellemrum blæses slidserne rene.
• Ved for stor gnistdannelse skal kulbørsterne kontrolleres af et specialværksted.
• Slidte kulbørster må kun udskiftes af et specialværksted eller af vores serviceafdeling.
  ● Hold altid Deres rundsav ren.
• Brug ikke ætsende midler til rengøring af kunststoffet.
• Hvis De konstaterer beskadigelser, kan De ved hjælp af vedlagte eksplosionstegning samt komponentlisten nøgagtigt specificere reservedelene og bestille dem hos vor kunderserviceafdeling.

Viatlat!

Benyt høreværn og beskyttelsesbriller.

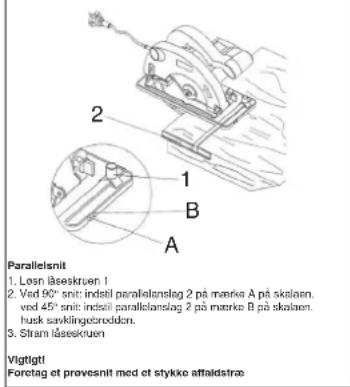

Parallelsnit 1. Lesn läesekruen 1 2. Ved 90° snit indell parallelslag 2 på mærke A på skalaen. ved 45° snit indell parallelslag 2 på mærke B på skalaen. husk sakrlingotenrolden. 3. Stran läesekruen Vigtligt! Førretag et provesnit med et stykke affaldstræ

Indstilling af skæredybde

1. Løsn láseskrue 1
2. Drej savskoen nedad.
3. Indstil skarecyboden efter skalaen
   Tandspidsen skal rage ca. 2 min ud af træst.
4. Stram läseekruen.

Justering af savskoen (skrásnit) 1. Losn läseskruorno 1 2. Instell savskoen på det onekede gradtal 0 - 45, 3. Stram läseskruerne I godt.

Vigtigt!
Træk stikket ud, for De begynder at arbejde på rundsaven!

Start
Far Do trykkor på start/slopknappen, skal Do forvlæse Dem om, at savkingen er korrekt monteret, at de bevægelige dele går let og at spændskruerne er straminat godt.

opendokueme or starminet godt 1 2 4

Skitt of savklinge:

1. Aon pendulbeskytielsesskæmen 1 og hold den fast

2. Med specialnagle 2 laves der n

3. Med atlinagle i en laves klavres

4. Sæt silkhæglt 1 og læsh skrhen

5. Tørk flægrem 4 og sødklingsen

6. Træk flangen 4 og savkingen hodbrids

7. Flesger flangen og sert av svadlinge i

8. Hengbri flangen og sset ny savkinge 1. Vær compørksnet nå rotationsetnogen (se rileg nå

borskydipsskaammoni

Isætning og udlagning af spaltekniven 1. Losn krydskærvskruerne 1 og tag dom ud 2. Treck spaltekniven 2 nederud 3. Isætning af spaltekniven sker i modst røkketolge

Start og stop
Start: Tryk samlidig på spærreknappen 3 og knappen 4 Stop: Slip spærreknappen og knappen

Säkerhetsanvisningar:

For at koms stokle knur på gerantien er del en forudsætning, sel produket er blevet ordendigt verlgeholdi i henhold til bejenningsvejelckningens anvisninger, samt at produktet av blevet anvandt korndt I overanastemmelse mod data formåt.

Lovmæssige forbrugerrettigheder er naturligvia stadigvæk geldende inden for garantlperioden på de 5 år.

Densitien gender som supplement til kolor gelörende bestemmaler i det band, hvor den regionale hovedforhandler har st sada. Vi handser endvidere til din kontadtporsen hos den regionalt ansvarlige kundicservice eller til redonstårde servicesdrosse.
