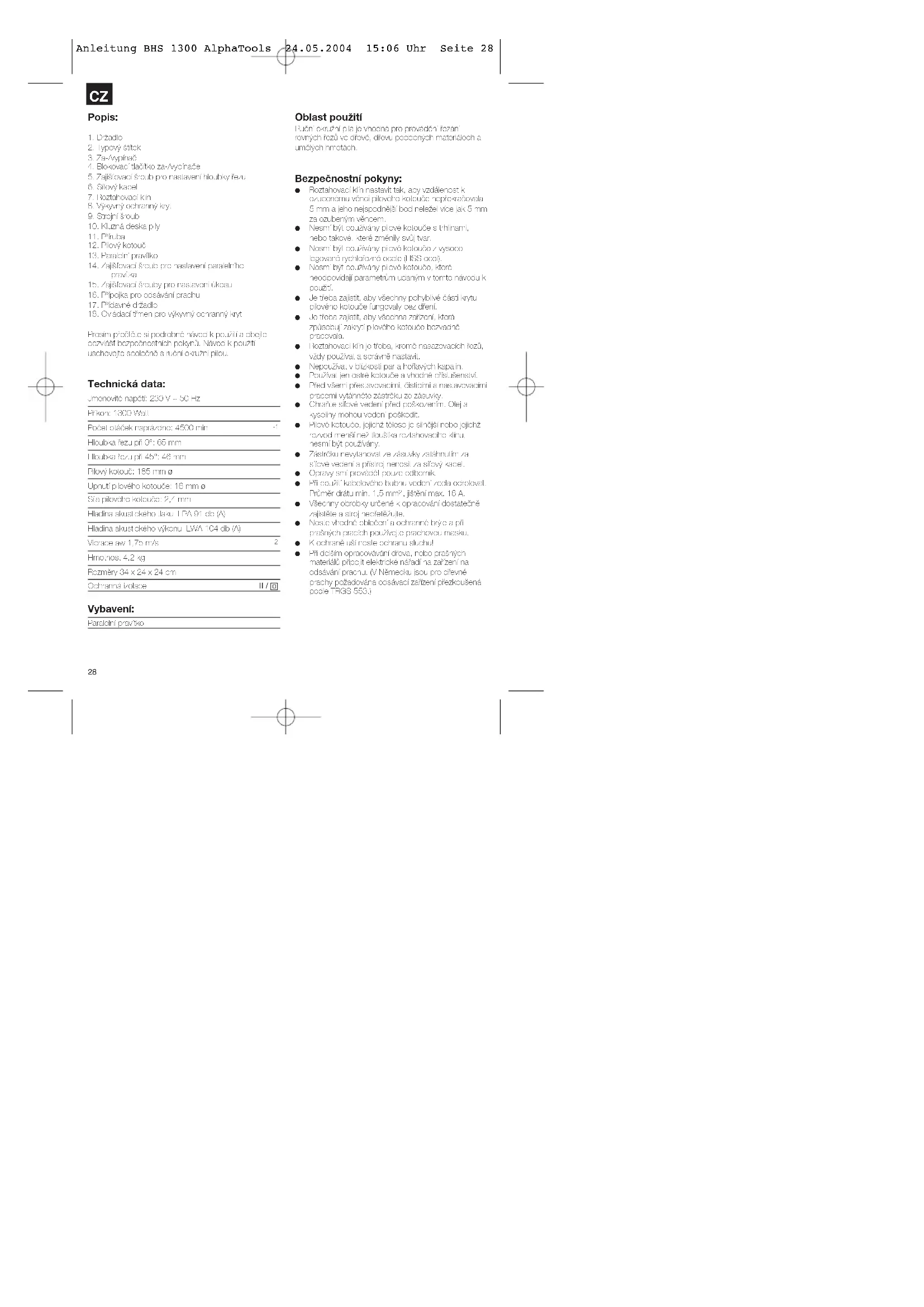

NÁVOD K OBSLUZE BHS 1300 Alpha Tools

4. Blokovací tlačítko za-/vypínače

5. Zajišťovací šroub pro nastavení hloubky řezu

13. Paralelní pravítko

14. Zajišťovací šroub pro nastavení paralelního

15. Zajišťovací šrouby pro nastavení úkosu

16. Přípojka pro odsávání prachu

17. Přídavné držadlo

18. Ovládací třmen pro výkyvný ochranný kryt

Prosím přečtěte si podrobně návod k použití a dbejte obzvlášť bezpečnostních pokynů. Návod k použití uschovejte společně s ruční okružní pilou. Technická data: Jmenovité napětí: 230 V ~ 50 Hz Příkon: 1300 Watt Počet otáček naprázdno: 4500 min

Hloubka řezu při 0°: 65 mm Hloubka řezu při 45°: 46 mm Pilový kotouč: 185 mm ø Upnutí pilového kotouče: 16 mm ø Síla pilového kotouče: 2,4 mm Hladina akustického tlaku LPA 91 db (A) Hladina akustického výkonu LWA 104 db (A) Vibrace aw 1,75 m/s

Hmotnost 4,2 kg Rozměry 34 x 24 x 24 cm Ochranná izolace II / Vybavení: Paralelní pravítko Oblast použití Ruční okružní pila je vhodná pro provádění řezání rovných řezů ve dřevě, dřevu podobných materiálech a umělých hmotách. Bezpečnostní pokyny: Roztahovací klín nastavit tak, aby vzdálenost k ozubenému věnci pilového kotouče nepřekračovala 5 mm a jeho nejspodnější bod neležel více jak 5 mm za ozubeným věncem. Nesmí být používány pilové kotouče s trhlinami, nebo takové, které změnily svůj tvar. Nesmí být používány pilové kotouče z vysoce legované rychlořezné ocele (HSS ocel). Nesmí být používány pilové kotouče, které neodpovídají parametrům udaným v tomto návodu k použití. Je třeba zajistit, aby všechny pohyblivé části krytu pilového kotouče fungovaly bez dření. Je třeba zajistit, aby všechna zařízení, která způsobují zakrytí pilového kotouče bezvadně pracovala. Roztahovací klín je třeba, kromě nasazovacích řezů, vždy používat a správně nastavit. Nepoužívat v blízkosti par a hořlavých kapalin. Používat jen ostré kotouče a vhodné příslušenství. Před všemi přestavovacími, čisticími a nastavovacími pracemi vytáhněte zástrčku ze zásuvky. Chraňte síťové vedení před poškozením. Olej a kyseliny mohou vedení poškodit. Pilové kotouče, jejichž těleso je silnější nebo jejichž rozvod menší než tloušťka roztahovacího klínu, nesmí být používány. Zástrčku nevytahovat ze zásuvky zatáhnutím za síťové vedení a přístroj nenosit za síťový kabel. Opravy smí provádět pouze odborník. Při použití kabelového bubnu vedení zcela odrolovat. Průměr drátu min. 1,5 mm

, jištění max. 16 A. Všechny obrobky určené k opracování dostatečně zajistěte a stroj nepřetěžujte. Noste vhodné oblečení a ochranné brýle a při prašných pracích používejte prachovou masku. K ochraně uší noste ochranu sluchu! Při delším opracovávání dřeva, nebo prašných materiálů připojit elektrické nářadí na zařízení na odsávání prachu. (V Německu jsou pro dřevné prachy požadována odsávací zařízení přezkoušená podle TRGS 553.)

Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 2829 Práce s ruční okružní pilou Okružní pilu stále pevně držet. Výkyvný ochranný kryt je obrobkem automaticky odsouván. Nepoužívat násilí! Okružní pilu posouvat vpřed lehce a rovnoměrně. Odpadní kus by se měl nacházet na pravé straně okružní pily, aby široká část opěrného stolu byla opřena o celou svou plochu. Pokud je řezáno podle předkreslené čáry, okružní pilu vést podél odpovídající rýhy. Malé dřevěné části před opracováním pevně upnout. Nikdy je nedržet rukou. Bezpodmínečně dbát bezpečnostních pokynů! Nosit ochranné brýle! Nepoužívejte defektní pilové kotouče, nebo takové, které mají trhliny a praskliny. Nepoužívejte žádné příruby/přírubové matky, jejichž otvor je větší nebo menší než ten pilového kotouče. Pilový kotouč nesmí být bržděn rukou nebo postranním tlakem na pilový kotouč. Výkyvná ochrana se nesmí zasekávat a po ukončeném pracovním chodu se musí opět nacházet ve výchozí pozici. Před použitím okružní pily při vytažené síťové zástrčce překontrolovat funkci výkyvné ochrany. Před každým použitím se ujistěte, zda bezpečnostní zařízení, jako výkyvná ochrana, roztahovací klín, příruby a nastavovací zařízení fungují, popř. jestli jsou správně nasazena a upevněna. Na ochranném krytu můžete připojit vhodné odsávací zařízení prachu. Zkontrolujte, jestli je odsávací zařízení prachu bezpečně a podle předpisů připojeno. Pohyblivý výkyvný ochranný kryt nesmí být při řezání sevřen v zataženém ochranném krytu. Údržba Větrací otvory krytu motoru udržovat volné a čisté. Čas od času otvory profouknout. Při nepravidelné tvorbě jisker nechte uhlíkové kartáčky překontrolovat odborným servisem. Opotřebované uhlíkové kartáčky smí být vyměněny pouze odborným servisem nebo naším zákaznickým servisem. Přístroj udržujte vždy čistý. K čištění umělých hmot nepoužívejte žíravé prostředky. Pokud byste zjistili poškození, můžete na základě přiloženého podrobného nákresu, jako též seznamu dílů přesně definovat náhradní díly a vyžádat je u našeho zákaznického servisu.

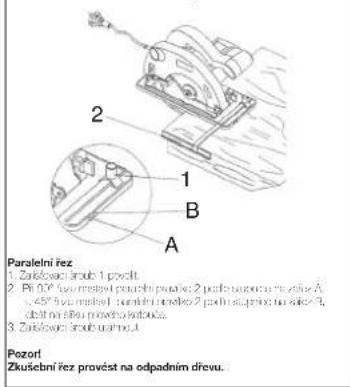

Pozor!Nosit ochranu sluchu a ochranné brýle.Paralelní řez1. Zajišťovací šroub 1 povolit.2. Při 90° řezu nastavit paralelní pravítko 2 podle stupnice na zářez A,u 45° řezu nastavit paralelní pravítko 2 podle stupnice na zářez B,dbát na šířku pilového kotouče.3. Zajišťovací šroub utáhnout.Pozor!Zkušební řez provést na odpadním dřevu.BHloubku řezu nastavit1. Zajišťovací šroub 1 povolit.2. Kluznou desku pily vykývnout dolů.3. Hloubku řezu nastavit podle stupnice.Špička zubu musí vyčnívat cca 2 mm ze dřeva.4. Zajišťovací šroub utáhnout. Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 2930

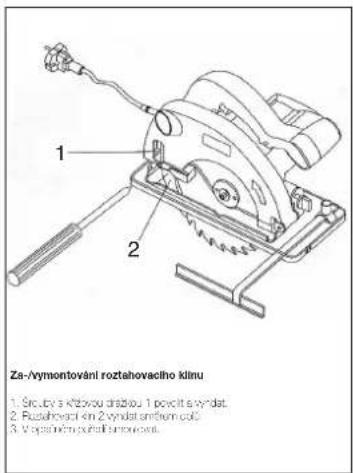

Za-/vymontování roztahovacího klínu

1. Šrouby s křížovou drážkou 1 povolit a vyndat.

2. Roztahovací klín 2 vyndat směrem dolů.

3. V opačném pořadí smontovat.

Kluznou desku pily přestavit (šikmý řez)

1. Zajišťovací šrouby 1 povolit.

2. Kluznou desku pily nastavit na požadovaný počet stupňů

3. Zajišťovací šrouby 1 pevně utáhnout.

Vyměnit pilový kotouč

1. Výkyvný ochranný kryt 1 otevřít a držet.

2. Klíčem s čelním otvorem 2 přidržovat pilový kotouč.

3. Nasadit nástrčný klíč a šroub povolit.

4. Přírubu 4 a pilový kotouč směrem dolů odebrat.

5. Přírubu vyčistit, nasadit nový pilový kotouč.

Dbát na směr chodu (viz šipka na ochranném krytu).

6. Šroub utáhnout, dbát na vystředěný běh.

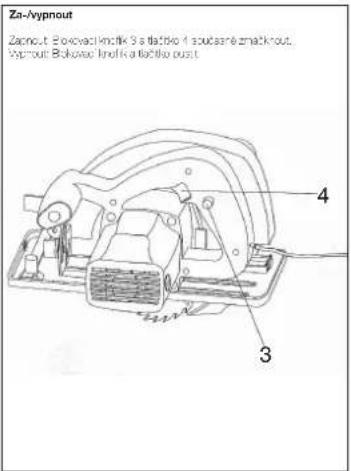

Pozor! Před všemi pracemi na okružní pile vytáhnout síťovou zástrčku! Zapnout Než zapnete za-/vypínač přesvědčte se, jestli je pilový kotouč správně namontován, pohyblivé části lehce pohybovatelné a svěrací šrouby pevně utaženy. Za-/vypnout Zapnout: Blokovací knoflík 3 a tlačítko 4 současně zmáčknout. Vypnout: Blokovací knoflík a tlačítko pustit. Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 30SLO Opis

Na přístroj označený v návodu poskytujeme záruku 5 let, pro ten případ, že by byl náš výrobek vadný. Tato 5letá lhůta začíná přechodem rizika nebo převzetím přístroje zákazníkem. Předpokladem pro uplatňování záruky je řádná údržba příslušně podle návodu k obsluze a používání našeho přístroje k určenému účelu. Samozřejmě Vám během těchto 5 let zůstanou zachována zákonná záruční práva. Záruka platí na území Spolkové republiky Německo nebo příslušné země regionálního hlavního distribučního partnera jako doplněk lokálně platných zákonných předpisů. V případě potřeby se prosím obrat’te na Vašeho kontaktního partnera regionálního příslušného zákaznického servisu nebo na dole uvedenou servisní adresu.

Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů výrobků, také pouze výňatků, je přípustné výhradně se souhlasem firmy ISC GmbH.
