BRUKSANVISNING BHS 1300 Alpha Tools

4. Spärrknapp för start/stoppknapp

5. Arreteringsskruv till skärdjupsinställning

8. Pendlingsskyddskåpa

15. Arreteringsskruvar till geringinställning

18. Aktiveringsbygel till pendlingsskyddskåpa

Läs noggrant igenom bruksanvisningen och var särskilt uppmärksam på säkerhetsanvisningarna. Förvara bruksanvisningen tillsammans med handcirkelsågen. Tekniska data: Nätspänning 230 V - 50 Hz Tillförd effekt 1300 Watt Tomgångsvarv 4500 v/min Skärdjup vid 0º 65 mm Skärdjup vid 45º 46 mm Sågklinga 185 mm Ø Sågklingeaxel 16 mm Ø Sågklingans tjocklek 2,4 mm Ljudtrycksnivå LPA 91 dB (A) Ljudeffektsnivå LWA 104 dB (A) Vibration a

Vikt 4,2 kg Mått 34 x 24 x 24 cm Dubbel isolering II / Utrustning: Parallellanslag Användningsområde Handcirkelsågen är avsedd för sågning av räta snitt i trä, träliknande material och plast. Säkerhetsanvisningar: Klyvkniven ska ställas in så att avståndet till sågklingans tandkrans inte överskrider 5 mm och dess lägsta punkt inte är mer än 5 mm bakom tandkransen. Spruckna sågklingor eller klingor som har ändrat form får inte användas. Sågklingor av höglegerat snabbstål (HSS-stål) får inte användas. Sågklingor som inte uppfyller de krav som anges i denna bruksanvisning får inte användas. Det ska säkerställas att alla rörliga delar på sågklingeskyddet fungerar utan att fastna. Det ska säkerställas att alla anordningar som täcker sågklingan fungerar felfritt. Klyvkniven ska, utom vid insättningsskärningar, alltid användas och ställas in korrekt. Cirkelsågen får inte användas i närheten av ångor eller brännbara vätskor. Endast skarpa sågklingor och därför avsedda tillbehör får användas. Dra ur kontakten från uttaget före alla omställnings-, rengörings- och underhållsarbeten. Skydda nätkabeln från skador. Olja och syra kan skada kabeln. Sågklingor vars stomme är tjockare eller vars skränkning är mindre än klyvknivens tjocklek får inte användas. Kontakten får inte tas ur uttaget genom att man drar i nätkabeln och sågen får inte bäras i nätkabeln. Reparationer får endast utföras av fackfolk. Vid användning av en kabeltrumma ska hela kabeln rullas av. Kabelns tvärsnitt minst 1,5 mm

Säkring max 16 A. Alla arbetsstycken ska säkras tillräckligt och maskinen får inte överbelastas. Bär lämplig klädsel och skyddsglasögon och använd dammask vid dammproducerande arbeten. Använd hörselskydd för att skydda Era öron! Vid bearbetning av trä eller dammproducerande material under längre tid ska det elektriska verktyget anslutas till en dammutsugnings- anordning. (I Tyskland krävs utsugningsan- ordningar som testats enligt TRGS 553 för trädamm). Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 191

Arbete med handcirkelsågen Håll alltid cirkelsågen i ett fast grepp. Pendlingsskyddskåpan skjuts automatiskt tillbaka av arbetsstycket. Bruka inte våld! För cirkelsågen framåt lätt och jämnt. Stycket som sågas av ska befinna sig till höger om cirkelsågen så att den breda delen av sågbordet har stöd under hela ytan. Om Ni sågar efter en ritad linje så för cirkelsågen så att linjen ligger mitt i skåran. Små trädelar spänns fast före bearbetningen. Håll aldrig fast dem med handen. Följ ovillkorligen säkerhetsföreskrifterna! Bär skyddsglasögon. Använd inte defekta sågklingor eller klingor som har sprickor eller hack. Använd inte flänsar/flänsmuttrar vars hål är större eller mindre än hålet i sågklingan. Sågklingan får inte bromsas manuellt eller genom tryck från sidan. Pendlingsskyddet får inte fastna och måste åter befinna sig i utgångspositionen efter avslutat arbetsförlopp. Kontrollera pendlingsskyddets funktion med kontakten urdragen innan cirkelsågen tas i bruk. Kontrollera före varje användning av maskinen att säkerhetsanordningarna, som t ex pendlingsskydd, klyvkniv, fläns och justerings- anordningar fungerar resp är korrekt inställda och fastspända. Ni kan ansluta en dammutsugningsanordning på skyddskåpan. Kontrollera att dammutsugningen är säkert och korrekt ansluten. Den rörliga pendligsskyddskåpan får inte klämmas fast i den tillbakadragna skyddskåpan vid sågning. Underhåll Ventilationsspringorna på motorhuset ska hållas fria och rena. Blås med jämna mellanrum ren springorna. Låt en specialverkstad kontrollera kolborstarna om gnistbildningena är för stor. Slitna kolborstar får endast bytas ut av en special- verkstad eller av vår serviceavdelning. Håll alltid cirkelsågen ren. Använd inte frätande medel för rengöring av plasten. Om Ni skulle upptäcka skador kan Ni exakt konstatera vilken reservdel det rör sig om med hjälp av den bifogade sprängskissen samt reservdelsistan och sedan beställa den hos vår kundtjänst. Viktigt!Använd hörselskydd och skyddsglasögon.Parallell skärning1. Lossa arreteringsskruven 12. Vid 90° skärning: Ställ in parallellanslaget 2 på skåra A på skalan.Vid 45° skärning: Ställ in parallellanslaget 2 på skåra B på skalan.Var uppmärksam på sågklingans bredd.3. Dra åt arreteringsskruvenViktigt!Gör en provskärning i en bit avfallsträInställning av skärdjup1. Lossa arreteringsskruven 12. Sväng sågsulan nedåt.3. Ställ in skärdjupet efter skalan.Tandspetsen måste sticka ut ca 2 mm ur träet.4. Dra åt arreteringsskruven. Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 203

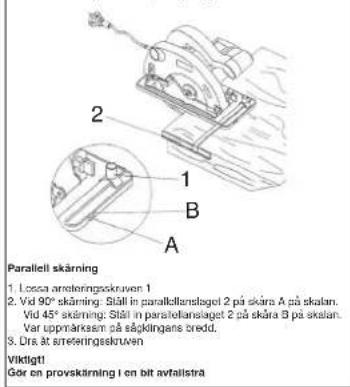

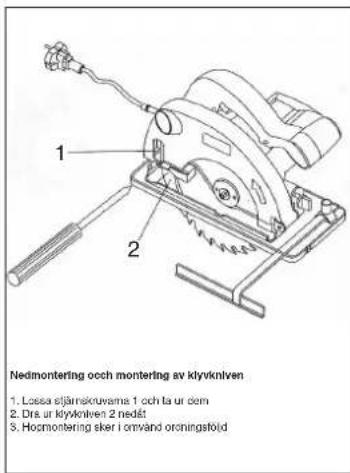

1. Lossa stjärnskruvarna 1 och ta ur dem

2. Dra ur klyvkniven 2 nedåt

3. Hopmontering sker i omvänd ordningsföljd

Justering av sågsulan (snedskärning)

1. Lossa arreteringsskruvarna 1

2. Ställ in sågsulan på önskat gradtal 0 - 45°.

3. Dra åt arreteringsskruvarna 1 hårt.

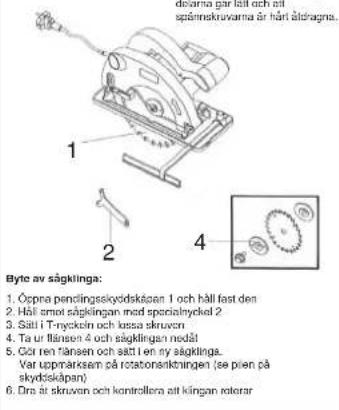

1. Öppna pendlingsskyddskåpan 1 och håll fast den

2. Håll emot sågklingan med specialnyckel 2

3. Sätt i T-nyckeln och lossa skruven

4. Ta ur flänsen 4 och sågklingan nedåt

5. Gör ren flänsen och sätt i en ny sågklinga.

Var uppmärksam på rotationsriktningen (se pilen på skyddskåpan)

6. Dra åt skruven och kontrollera att klingan roterar

Viktigt! Dra ur kontakten före alla arbeten på cirkelsågen! Start Innan Ni trycker på start/stoppknappen måste Ni kontrollera att sågklingan är korrekt monterad, att de rörliga delarna går lätt och att spännskruvarna är hårt åtdragna. Start och stopp Start: Tryck samtidigt på spärrknappen 3 och knappen 4 Stopp: Släpp spärrknappen och knappen Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 2122 FIN Erittely:

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkter, även utdrag, är endast tillåtet med uttryckligt tillstånd från ISC GmbH.
