AHS 66/1 - Såg Alpha Tools - Gratis bruksanvisning och manual

Produkttyp	Handcirkelsåg
Märke	Alpha Tools
Modell	AHS 66/1
Strömförsörjning	230 V ~ 50 Hz, 1200 W
Tomgångsvarvtal	4500 min⁻¹
Skärdjup (0°)	64 mm
Skärdjup (45°)	40 mm
Sågbladsdiameter	185 mm
Sågbladsborrning	20 mm
Sågbladstjocklek	2,4 mm
Vikt	4,2 kg
Mått (L x B x H)	34 x 24 x 24 cm
Ljudtrycksnivå	95,6 dB(A)
Ljudeffektnivå	108,6 dB(A)
Vibration	1,70 m/s²
Skyddsklass	Dubbel isolering (II)
Medföljande utrustning	Parallellanslag, klyvkil, stiftnyckel
Dammsugaranslutning	Ja
Garanti	5 år (villkor i manualen)
Underhåll	Rengör ventilationsspalterna, låt borstarna kontrolleras

Vanliga frågor - AHS 66/1 Alpha Tools

Hur byter man sågbladet?

Öppna det svängbara skyddskåpan och håll den. Lås sågbladet med stiftnyckeln. Använd hylsnyckeln för att lossa skruven. Ta bort skruven och flänsen, och avlägsna sedan sågbladet. Rengör flänsen och placera det nya sågbladet med rätt rotationsriktning (pil på kåpan). Dra åt skruven.

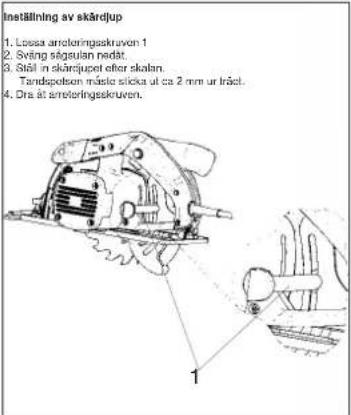

Hur ställer man in skärdjupet?

Lossa fästskruven. Vrid foten nedåt. Ställ in djupet på skalan: tandspetsarna ska sticka ut cirka 2 mm från träet. Dra åt fästskruven.

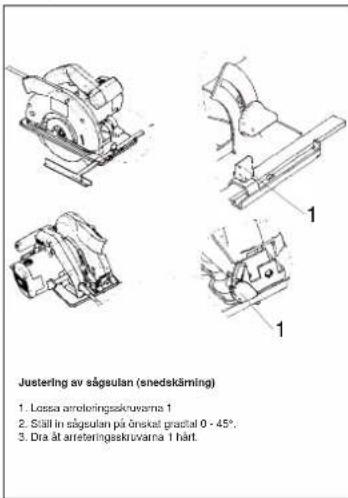

Hur ställer man in skärvinkeln (geringssnitt)?

Lossa fästskruvarna. Ställ in foten på önskad vinkel (0° till 45°). Dra åt fästskruvarna ordentligt.

Vilka är de viktigaste säkerhetsanvisningarna?

Bär skyddsglasögon och hörselskydd. Använd inte spruckna eller deformerade sågblad. Kontrollera att det svängbara skyddskåpan fungerar korrekt. Koppla alltid bort apparaten före justering eller rengöring.

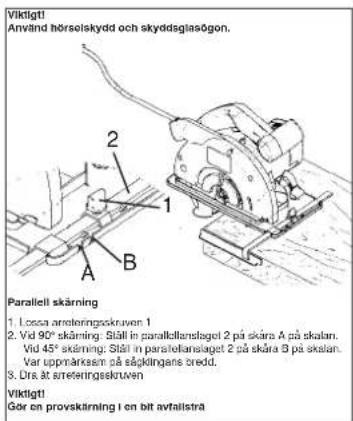

Hur använder man parallellanslaget?

Lossa fästskruven. För ett 90°-snitt, placera anslaget i skåran A enligt skalan; för ett 45°-snitt, i skåran B. Ta hänsyn till sågbladets bredd. Dra åt skruven.

Vad gör man vid överdriven gnistbildning?

Låt kolborstar kontrolleras av en fackverkstad eller av kundtjänst.

Hur ansluter man en dammsugare?

Använd anslutningen för dammutsugning på skyddskåpan. Se till att anslutningen är säker och överensstämmer med föreskrifterna.

Vad är maximalt skärdjup vid 45°?

Maximalt skärdjup vid 45° är 40 mm.

Hur rengör man apparaten?

Håll apparaten ren. Använd inte frätande medel för att rengöra plastdelar. Rengör regelbundet ventilationsspalterna på motorhuset med tryckluft.

Hur lång är garantitiden?

Garantin är 5 år från inköpsdatum. Den täcker material-, funktions- och tillverkningsfel. Reservdelar och arbetskostnad faktureras inte.

BRUKSANVISNING AHS 66/1 Alpha Tools

Bär andningsskydd vid dammbildning.

1. Handtag
2. Typskylt
3. Start/stoppknapp
4. Spärrknapp för start/stoppknapp
5. Arreteringsskruv till skärdjupsinställning
6. Nätkabel
7. Klyvkniv
8. Pendlingsskyddskåpa
9. Insexskruv
10. Ságsula
    11 Flāns
11. Sågklinga
12. Parallellanslag
13. Arreteringsskruv till parallellanslag
14. Arreteringsskruvar till geringinställning
15. Anslutning för dammutsugning
16. Extrahandtag
17. Aktiveringsbygel till pendlingsskyddskåpa

Läs noggrant igenom bruksanvisningen och var särskilt uppmärksam på säkerhetsanvisningarna. Förvara bruksanvisningen tillsammans med handcirkelsågen.

Tekniska data:

Nätspänning 230 V - 50 Hz

Tillförd effekt 1200 Watt

Tomgångsvarv 4500 v/min

Skärdjup vid 0° 64 mm

Skärdjup vid 45° 40 mm

Sågklinga 185 mm ∅

Sågklingeaxel 20 mm ∅

Sågklingans tjocklek 2,4 mm

Ljudtrycksnivå LPA 95,6 dB (A)

Ljudeffektsnivå LWA 108,6 dB (A)

Vibration a_w 1,7 m/s ^2

Vikt 4,2 kg

Mått 34 x 24 x 24 cm

Dubbel isolering II / ☐

Utrustning:

Parallellanslag

Användningsområde

Handcirkelsågen är avsedd för sågning av räta snitt i trä, träliknande material och plast.

• Klyvkniven ska ställas in så att avståndet till sågklingans tandkrans inte överskrider 5 mm och dess lägsta punkt inte är mer än 5 mm bakom tandkransen.
• Spruckna sågklingor eller klingor som har ändrat form får inte användas.
• Sågklingor av höglegerat snabbstål (HSS-stål) får inte användas.
• Sågklingor som inte uppfyller de krav som anges i denna bruksanvisning får inte användas.
• Det ska säkerställas att alla rörliga delar på sågklingeskyddet fungerar utan att fastna.
• Det ska säkerställas att alla anordningar som täcker sågklingan fungerar felfritt.
• Klyvkniven ska, utom vid insättningsskärningar, alltid användas och ställas in korrekt.
• Cirkelsågen får inte användas i närheten av ångor eller brännbara vätskor.
• Endast skarpa sågklingor och därför avsedda tillbehör får användas.
• Dra ur kontakten från uttaget före alla omställnings-, rengörings- och underhållsarbeten.
• Skydda nätkabeln från skador. Olja och syra kan skada kabeln.
• Sågklingor vars stomme är tjockare eller vars skränkning är mindre än klyvknivens tjocklek får inte användas.
• Kontakten får inte tas ur uttaget genom att man drar i nätkabeln och sågen får inte bäras i nätkabeln.
• Reparationer får endast utföras av fackfolk.
• Vid användning av en kabeltrumma ska hela kabeln rullas av. Kabelns tvärsnitt minst 1,5 mm². Säkring max 16 A.
• Alla arbetsstycken ska säkras tillräckligt och maskinen får inte överbelastas.
• Bär lämplig klädsel och skyddsglasögon och använd dammask vid dammproducerande arbelen.
• Använd hörselskydd för att skydda Era öron!
• Vid bearbetning av trä eller dammproducerande material under längre tid ska det elektriska verktyget anslutas till en dammutsugningsanordning. (I Tyskland krävs utsugningsanordningar som testats enligt TRGS 553 för trädamm).

S

Arbete med handcirkelsågen

• Håll alltid cirkelsågen i ett fast grepp.
• Pendlingsskyddskåpan skjuts automatiskt tillbaka av arbetsstycket.
• Bruka inte våld!
  För cirkelsågen framåt lätt och jämnt.
• Stycket som sågas av ska befinna sig till höger om cirkelsågen så att den breda delen av sågbordet har stöd under hela ytan.
• Om Ni sågar efter en ritad linje så för clirkelsågen så att linjen ligger mitt i skåran.
• Små trädelar spänns fast före bearbetningen. Håll aldrig fast dem med handen.
• Följ ovillkorligen säkerhetsföreskrifterna! Bär skyddsglasögon.
• Använd inte defekta sågklingor eller klingor som har sprickor eller hack.
• Använd inte flånsar/flånsmuttrar vars hål är större eller mindre än hålet i sågklingan.
• Sågklingan får inte bromsas manuellt eller genom tryck från sidan.
• Pendlingsskyddet får inte fastna och måste åter befinna sig i utgångspositionen efter avslutat arbetsförlopp.
• Kontrollera pendlingsskyddets funktion med kontakten urdragen innan cirkelsågen tas i bruk.

• Kontrollera före varje användning av maskinen att säkerhetsanordningarna, som I ex pendlingsskydd, klyvkniv, flåns och justeringsanordningar fungerar resp är korrekt inställda och fastspända.

• Ni kan ansluta en dammutsugningsanordning på skyddskåpan. Kontrollera att dammutsugningen är såkert och korrekt ansluten.

• Den rörliga pendligsskyddskåpan får inte klämmas fast i den tillbakadragna skyddskåpan vid sågning.

Underhåll

• Ventilationsspringoma på motorhuset ska hållas fria och rena. Blås med jämna mellanrum ren springorna.
• Låt en specialverkstad kontrollera kolborstarna om gnistbildningena är för stor.
• Slitna kolborstar får endast bytas ut av en specialverkstad eller av vår serviceavdelning.
  ● Häll alltid cirkelsågen ren.
• Använd inte fråtande medel för rengöring av plasten.
• Om Ni skulle upptäcka skador kan Ni exakt konstatera vilken reservdel det rör sig om med hjälp av den bifogade språngskissen samt reservdelsistan och sedan beställa den hos vår kundtjänst.

S

Viktigt!

Dra ur kontakten före alla arbeten på cirkelsågen!
Start
Innan Ni trycker på start/sloppknappen måste Ni kontrollere att sågkingan är korrekt monterad, att de rörliga delarna går lätt och att spånnskruvarna är hårt åldragna.

Byte av sågkinga:

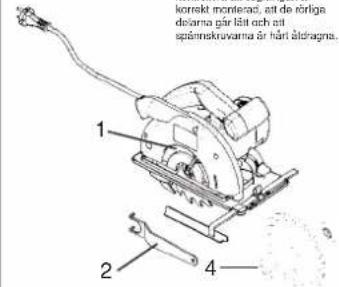

1. Öppra penclingsskyödskåpan 1 och håll fast den 2. Håll smot sägklingen med specialnyckel 2 3. Sätt i T-nyckeln och kassa skruven 4. Ta ur flänsen 4 och sägklingen nedål 5. Gör ren flänsen och sätt I en ny sägklinga. Var uppmarksem på rotationenkningen (se pien på skydiskåpan) 6. Dra åt skruven och kontrollera att kängan roterar

Start och stopp

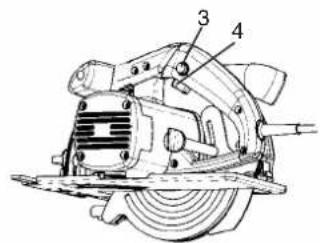

Start: Tryck samtidigt på spårknappen 3 och knappen 4 Stopp: Slåpp spårknappen och knappen

Garantitiden omfattar >et 5 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundljänspartner
