Termék típusa	Kézi körfűrész
Márka	Alpha Tools
Modell	AHS 66/1
Tápellátás	230 V ~ 50 Hz, 1200 W
Üresjárati fordulatszám	4500 min⁻¹
Vágásmélység (0°)	64 mm
Vágásmélység (45°)	40 mm
Tárcsa átmérő	185 mm
Tárcsa furat	20 mm
Tárcsa vastagság	2,4 mm
Súly	4,2 kg
Méretek (H x Sz x M)	34 x 24 x 24 cm
Hangnyomásszint	95,6 dB(A)
Hangteljesítményszint	108,6 dB(A)
Rezgés	1,70 m/s²
Védettségi osztály	Dupla szigetelés (II)
Szállított tartozékok	Párhuzamos ütköző, hasítóék, csaposkulcs
Porleszívó csatlakozó	Igen
Garancia	5 év (feltételek a használati utasításban)
Karbantartás	Tisztítsa a szellőzőnyílásokat, ellenőriztesse a keféket

Gyakran ismételt kérdések - AHS 66/1 Alpha Tools

Hogyan cseréljem ki a fűrésztárcsát?

Nyissa ki a billenő védőburkolatot, és tartsa nyitva. Rögzítse a tárcsát a csaposkulccsal. Használja a hatszögletű kulcsot a csavar meglazításához. Távolítsa el a csavart és a peremet, majd vegye ki a tárcsát. Tisztítsa meg a peremet, és helyezze be az új tárcsát a forgásiránynak megfelelően (nyíl a burkolaton). Húzza meg a csavart.

Hogyan állítsam be a vágásmélységet?

Lazítsa meg a rögzítőcsavart. Forgassa lefelé a talpat. Állítsa be a mélységet a skálán: a fogak hegyének kb. 2 mm-rel kell kilógniuk a fából. Húzza meg a rögzítőcsavart.

Hogyan állítsam be a vágási szöget (ferde vágás)?

Lazítsa meg a rögzítőcsavarokat. Állítsa be a talpat a kívánt szögben (0° és 45° között). Húzza meg teljesen a rögzítőcsavarokat.

Melyek a legfontosabb biztonsági előírások?

Viseljen védőszemüveget és zajvédő fejhallgatót. Ne használjon repedt vagy deformálódott tárcsákat. Ellenőrizze a billenő védőburkolat működését. Mindig húzza ki a készüléket a hálózatból beállítás vagy tisztítás előtt.

Hogyan használjam a párhuzamos ütközőt?

Lazítsa meg a rögzítőcsavart. 90°-os vágáshoz helyezze az ütközőt az A jelű bevágásba a skála szerint; 45°-os vágáshoz a B jelű bevágásba. Vegye figyelembe a tárcsa szélességét. Húzza meg a csavart.

Mit tegyek, ha túl sok szikra keletkezik?

Ellenőriztesse a szénkeféket szakműhelyben vagy a vevőszolgálatnál.

Hogyan csatlakoztassak porszívót?

Használja a védőburkolaton található porleszívó csatlakozót. Győződjön meg arról, hogy a csatlakozás biztonságos és megfelel az előírásoknak.

Mekkora a maximális vágásmélység 45°-nál?

A maximális vágásmélység 45°-nál 40 mm.

Hogyan tisztítsam a készüléket?

Tartsa tisztán a készüléket. Ne használjon maró hatású tisztítószereket a műanyag részekhez. Rendszeresen tisztítsa a motorház szellőzőnyílásait sűrített levegővel.

Mennyi a garancia időtartama?

A garancia 5 év a vásárlás dátumától számítva. Kiterjed az anyag-, működés- és gyártási hibákra. A pótalkatrészek és a munkadíj nem kerül kiszámlázásra.

HASZNÁLATI ÚTMUTATÓ AHS 66/1 Alpha Tools

Hordjon zajcsökkentő hangvédôt!

Porképzésnél hordion egy

porvédôálarcot!

1. Kézfoggantyú

2. Tipustábla

3. Ki - bekapcsoló

4. Zárógomb a ki - bekapcsolónak

5. Rögzítőcsavar a vágómélység beállításához

6. Hálózati kábel

7. Hasítóék

8. Lengővédőkupak

9. Gépcsavar

10. Fürészsaru

11. Karima

12. Fürészlap

13. Párhuzamos ütköző

14. Rögzítöcsavar a párhuzamos ütközöhöz

15. Rögzítőcsavar a sarkalás beállításhoz

16. Csatlakozás a porelszivóhoz

17. Pótfoggantyú

18. Lengövédökupak működtetésifogó

Kérjük olvassa a használati utasítást pontossan át és figyeljen különössen a biztonsági utalásokra. Tárolja a használati utasítást a kézi körfűrészével együtt.

Technikai adatok:

Feszültség rendszer: 230 V - 50 Hz

Teljesítményfelvétel: 1200 Watt

Üresjárási fordulatszám: 4500 min

Vágómélység 0° -nál: 64 mm

Vágömélység 45°-nál: 40 mm

Fürészlap: 185

Fürészlap felvevés : 20 mm ∅

Fürészlap vastagság: 2,4 mm

Hangnyomásmérték: LPA 95,6 db (A)

Hangtelyesítménymérték: LWA 108,6 db (A)

Vibrálás a_w 1,7 m/s²

Súly 4.2 kg

Méret 34 x 24 x 24 cm

Védőizolálva II / ☐

Felszerelés:

Párhuzamos ütköző

Alkalmazási terület

A kézi körfürész fában, fához hasonló anyagokban és műanyagokban egyenesvonalú vágásokhoz alkalmas.

Biztonsági utalások:

- A hasítóéket úgy kell beállítani, hogy a fűrészlap fogaskoszorújához a távolság 5 mm-t ne haldjon túl és a legalsóbb pontja a fogaskoszorútól ne maradjon 5 mm-nél jobban hátra.

- Repedezett fürészlapokat vagy olyanokat, melyek formájukat megváltoztatták, nem szabad használni.

- Fürészlapokat erősen ötvözött gyorsvágóacélból (HSS acél) nem szabad használni.

- Nem szabad használni olyan fürészlapokat, amelyek ebben a használati utasításban megadott ismertető adatoknak nem felelnek meg.

- Biztosítani kell, hogy a fürészlapvédő minden mozgatható része szorulás nélkül működik.

- Biztosítani kell, hogy mind azok a berendezések amelyek a fürészlapot fedik, kifogástalanul működnek.

- A hasítóéket mindég használni és rendessen be kell állítani, kivéve a betevési vágásnál.

- Nem gözök és gyullékony folyadékok hatáskörében használni.

- Csak éles fürészlapokat és megfelelő tartozékokat használni.

- A hálózati dugót minden átépítési és tisztító és beállítási munkálatoknál húzza ki a dugaszolóaljzatból.

- Óvja a hálózati kábelt sérülésektöl. Olaj és sav károsíthatja a kábelt.

- Fürészlapokat, amelykenek az alaptestük vastagabb vagy amelyeknek a terpesztése kisebb a hasitóék vastagságánál, nem szabad használni.

- A hálózati dugót ne a hálózati kábelnál fogva húzza ki a dugaszolóaljzatból és ne hordja a gépét a kábelnál fogva.

● A javitásokat csak egy szakember végezze el.

- Kábeldob használatánál, a vezetéket teljessen letekerni. A drót keresztmetszete legalább 1,5 mm ^2 . Óvintézkedés max. 16 A.

- Biztosítson minden megmunkálandó munkadarabot elegendően és ne terhelye a gépet túl.

- Viseljen megfelelő ruhát és egy védőszemüveget és por képző munkálatoknál egy pormaszkot.

- Viseljen fülei védelmére egy zajcsökkentő fülvédötl

- Hosszabb fa vagy por képző anyagok megmunkálásánál, a villamos szerszámot egy megfelelő porelszívóra kell rákapcsolni. (Németországban faporra a TRGS 553 szerint megvizsgált porelszívó berendezések vannak követelve.)

H

广力云

H

A kézikörfürésszel való dolgozás

● A kézfűrészt mindég szoros fogással tartani.
- A lengövedökupak a megmunkálandó darab által automatikussan vissza tolatik.
- Ne használjon erőszakot! A körfűrészzel könnyen és egyenletessen elörehaladni.
- Az eldobandó résznek a körf rész jobb oldalán kell lennie, hogy a széles része a felfekvési asztalnak az egész felületén felfeküdjön.
- Ha elöre rajzolt vonal után fürészel, akkor a körfürészt a megfelelő bevágás mentén kell vezetni.
- Kis fa részeket megmunkálás elött szorossan rögzíteni. Sohasem kézzel tartani.
- Biztonsági előírásokat okvetlenül figyelembe venni! Védőszemüveget viselni!
- Ne használjon károsult fürésziapokat vagy olyanokat, amelyek repedéseket és hasadásokat mutatnak fel.
- Ne használyon karimákat / karimás anyákat, amelyeknek a furatjuk nagyobb vagy kisebb a fürészlapétól.
- A fűrészlapot nem szabad kéz vagy a fűrészlapra való oldali nyomás által lefékezni.
- A lengővédőnek nem szabad leszorulnia és egy végzett munkamenet után ismét a kiinduló helyzetben kell lennie.
- A körfürész használata elött a kihüzott hálózati dugónál a lengővédő működését megvizsgálni.

• A gép minden használata előtt győződjön meg arról, hogy a biztonsági berendezések mint lengővédő, hasítóék, karima és beállító berendezések működnek illetve jól beállítva és rögzítve vannak.
• A védőkupakon hozzá tud kapcsolni egy megfelelő porelszivót. Biztosítsa, hogy a porelszívó biztossan és szabályszerűen van rákapcsolva.
• A mozgatható lengővédőkupakot nem szabad fűrészeléshez a hátrahúzott védőkupakba beleszorítani.

Karbantartás

• A levegözletési nyillásokat a motorházon szabadon és tisztán kell tartani. Idönként a nyillásokat kifújni.
• Túl sok szikra képződésénél vizsgáltassa meg a szénkeféket egy szakműhelyben.
• Kopott szénkeféket csak egy szakmühely vagy a mi vevőszolgáltatásunk által szabad kicseréltetni
  ● Tartsa a gépét mindég tisztán.
• A műanyag tisztítására ne használjon maró hatású szereket.
• Ha károsodásokat vesz észre akkor ezeket a pótalkatrészeket a mellékelt munkarajzok, valamint az alkatrészek részlistája alapján, pontossan megtudja határozni és rendelni vevőszolgáltalásunknál.

Figyelcm!
Zajcsökkentő fülvédöt és védöszeműveget hordani.

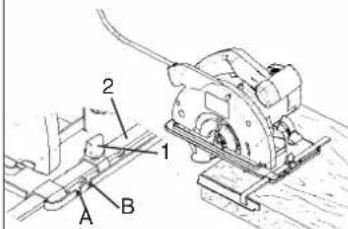

Párhuzamos vágás

1. Az 1-es rögütőcsavart meglazitlan

2. 90'-ú vágásnél. a 2-es pérhuzamos utközót a skála szerint az A bevágásra beállítani, 45'-ú vágásnél. a 2-es pérhuzamos utközót a skála szerint a B bevágásra beállítani, a fürészlap szélességre úgyelni. 3.

3. Az 1-es rogzitocsavari leszesre huzni

Figyelem:

Egy hulladékfával próbavágást végrehajtani.

Vágómélységet beállitani

1. 1-es rögzítócsavart meglazitari
2. Fürészsarut lefelé fordilani
3. Vágomélységei a skála szerint beállitani
   A foghegynek kb. 2 mm -t ki kel emelkedrie a fából
4. Rögzilőcsavari leszesre hizni

Figyelem! A körfürészen történő minden munka előtt a hálózati dugót kibúznil
Bckapcsolni Miolett a be - kikapcsolót üzemelletné, bizonycsadjon meg, hogy a füreszlap rendessen fel van szereelve, a mozgatható részek könnyen mennek és a szorítócsaverok szorosra varnak húzva.

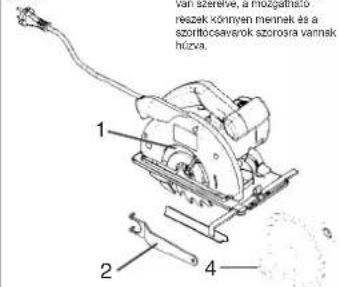

Fürészlap csere

1. 1-es lengövecükupakot kinyilni és fogva tartani.

2. 2-es homlokluku kulocasi füreszlapot ellentartani

3. An opankulost vokról és a osvud morsztási

4. As csapkocsot rarakin és a csaván mejazitári

5. 4-es karimál és a füresdaptol lefelé kivenni

6. A karimál tiszítani, új fürészlapot berakni.

A futasrényrs vigyázni (lásd a nylat a vedókupakon)

1. A csavart meghüzni, körbefutásra ügyeini

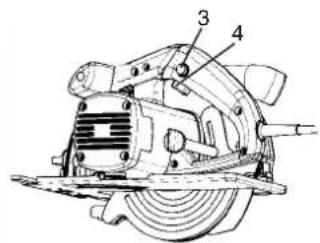

Be / kikapcsolni
Bekapcsolni: A 3-as zárógombot és és a 4-es kapcsolót egyszerre benyonni. Kikapcsolni: A zárógombot és a kapcsolót elengedni.

A garancia loőtartama 5 óv és a vásernás napjával kozolódk.

A szavasság csak a kvilelezés hiányokra vagy azanyag és működősi hibárs terjod k.

A szüksógep pósikatószeket és a munkaldőt nem szémitjuk jel.

Nem szewatounk a másodlagos károkart.

47 Ön vesőszolgáleti partnero.
