Termék típusa	Elektronikus szúrófűrész
Márka	Alpha Tools
Modell	AST 350 E
Felvett teljesítmény	350 W
Sebességtartomány	400 - 2600 ciklus/perc
Lökethossz	18 mm
Vágásmélység (fa)	55 mm
Vágásmélység (műanyag)	10 mm
Vágásmélység (vas)	5 mm
Ferde vágás	Max. 45° balra és jobbra
Hangnyomásszint	87,5 dB(A)
Hangerősségi szint	100,5 dB(A)
Rezgés	6,3 m/s
Kettős szigetelés	Igen (II. osztály)
Súly	1,6 kg
Tápellátás	Hálózati (hálózati kábel)
Állítható fűrésztalp	Igen, akár 45°-ig elforgatható
Elektronikus fordulatszám-szabályozó	Igen, recés csavarral
Porleszívó berendezés	Igen, porszívó csatlakozó
Szemvédelem	Ajánlott (nem tartozék)
Vezetőgörgő	Igen, időnkénti kenéssel
Kapcsoló leállító funkcióval	Igen, leállító gomb folyamatos üzemhez
Ajánlott karbantartás	Kenje a vezetőgörgőt; tisztítsa porszívóval
Garancia	5 év

Gyakran ismételt kérdések - AST 350 E Alpha Tools

Hogyan cseréljem ki a fűrészlapot?

Húzza ki a készüléket. Lazítsa meg a csúszkán lévő két csavart a hatszögletű kulcs segítségével. Csúsztassa az új fűrészlapot a vezetőhoronyba ütközésig, ügyelve arra, hogy a fogazás a vágás irányába mutasson. Húzza meg a két csavart.

Hogyan állítsam be a vágási sebességet?

Forgassa el a recés csavart a BE/KI kapcsolón. Forgassa a 'PLUS' irányba a fordulatszám növeléséhez, a 'MOINS' irányba a csökkentéséhez. Az ideális sebesség az anyagtól és a munkakörülményektől függ.

Hogyan végezzek ferde vágást?

Lazítsa meg a fűrésztalp alsó oldalán lévő két csavart. Forgassa el a talpat a kívánt szögbe (max. 45°). A 15°, 30° és 45° pozíciók jelölve vannak. Húzza meg a csavarokat.

Vághatok közel a szélhez?

Igen. Lazítsa meg a talp alatti két csavart, csúsztassa hátra a talpat, majd húzza meg. Így a széléig lehet vágni.

Hogyan használjam a porleszívó berendezést?

A fűrész hátulján porszívó csatlakozó található. Csatlakoztasson egy szabványos porszívót közvetlenül vagy adapteren keresztül (ha szükséges, lépjen kapcsolatba a porszívó gyártójával). Ezzel a munka közben elszívhatja a forgácsot.

Milyen anyagokat vághatok és milyen mélységekben?

Fa: akár 55 mm. Műanyag: akár 10 mm. Vas: akár 5 mm. Mindig az anyagnak megfelelő fűrészlapot használjon, és győződjön meg arról, hogy éles.

Hogyan kapcsoljam folyamatos üzemre a készüléket?

Nyomja meg a BE/KI kapcsolót, és rögzítse lenyomott helyzetben a leállító gombbal. A leállításhoz nyomja meg, majd engedje el a kapcsolót. A folyamatos üzem hosszú vágásokhoz praktikus.

Melyek a fontos biztonsági előírások?

Mindig viseljen védőszemüveget, fülvédőt és kesztyűt. Ne viseljen bő ruházatot. Jól megvilágított helyen dolgozzon. Fűrészlap cseréje előtt húzza ki a készüléket. Ne munkáljon meg azbesztet tartalmazó anyagokat.

Hogyan karbantartsam a szúrófűrészt?

Időnként kenje meg a vezetőgörgőt egy csepp olajjal. Tisztítsa meg a készüléket fújással vagy porszívóval a porleszívó csatlakozón keresztül. Rendszeresen ellenőrizze a kábelt és a dugót.

Mit tegyek, ha a fűrészlap beszorul?

Azonnal engedje el a kapcsolót, és húzza ki a készüléket. Ellenőrizze, hogy a fűrészlap megfelelően van behelyezve és meghúzva. Használjon megfelelő és jó állapotú fűrészlapot. Győződjön meg arról, hogy a munkadarab megfelelően van rögzítve.

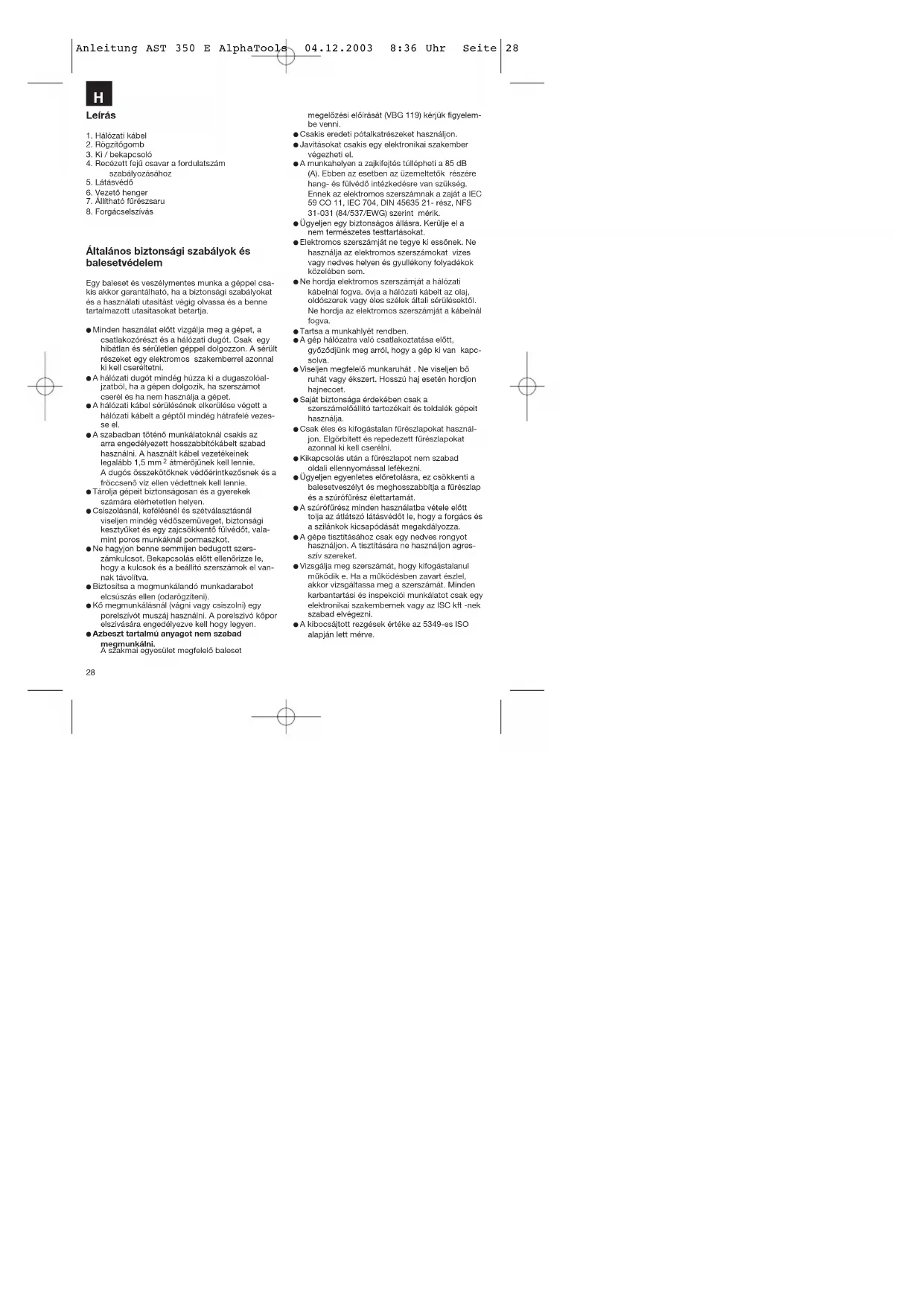

HASZNÁLATI ÚTMUTATÓ AST 350 E Alpha Tools

1. Hálózati kábel
2. Rögzitögomb
3. Ki / bekapcsoló
4. Recézett fejű csavar a fordulatszám szabályozásához
5. Látásvédő
6. Vezetö henger
7. Állítható fűrészsaru
8. Forgácselszívás

Általános biztonsági szabályok és balesetvédelem

Egy baleset és veszélymentes munka a géppel csakis akkor garantálható, ha a biztonsági szabályokat és a használati utasítást végig olvassa és a benne tartalmazott utasítasokat betartja.

• Minden használat elött vizgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. A sérült részeket egy elektromos szakemberrel azonnal ki kell cseréltetni.
  ● A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámot cserél és ha nem használja a gépet.
• A hálózati kábel sérülésének elkerülése végett a hálózati kábelt a géptől mindég hátrafelé vezesse el.
• A szabadban töténő munkálatoknál csakis az arra engedélyezett hosszabbítókábelt szabad használni. A használt kábel vezetékeinek legalább 1,5 mm ^2 átmérőjűnek kell lennie. A dugós összekötőknek védőérintkezősnek és a fröccsenő víz ellen védettnek kell lennie.
• Tárolja gépeit biztonságosan és a gyerekek számára elérhetetlen helyen.
• Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszemüveget, biztonsági kesztyűket és egy zajcsökkentő fülvédőt, valamint poros munkáknál pormaszkot.
• Ne hagyjon benne semmijen bedugott szerszámkulcsot. Bekapcsolás előtt ellenőrizze le, hogy a kulcsok és a beállító szerszámok el vannak távolítva.
• Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarögzíteni).
• Kö megmunkálásnál (vágni vagy csiszolni) egy porelszívót muszáj használni. A porelszívó köpor elszivására engedélyezve kell hogy legyen.
• Azbeszt tartalmú anyagot nem szabad megmunkálni. A szakmai egyesület megfelelő baleset

megelözési előirását (VBG 119) kérjük figyelembe venni.

• Csakis eredeti pótalkatrészeket használjon.
• Javitásokat csakis egy elektronikai szakember végezheti el.
  ● A munkahelyen a zajkifejtés túlléphetil a 85 dB (A). Ebben az esetben az üzemeltetők részére hang- és fülvédő intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
• Ügyeljen egy biztonságos állásra. Kerülje el a nem természetes testtartásokat.
• Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony folyadékok közelében sem.
• Ne hordja elektromos szerszámját a hálózati kábelnál fogva. övja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne hordja az elektromos szerszámját a kábelnál fogva.
  ● Tartsa a munkahlyét rendben.
• A gép hálózatra való csatlakoztatása előtt, győződjünk meg arról, hogy a gép ki van kapcsolva.
• Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszert. Hosszú haj esetén hordjon hajneccet.
• Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalék gépeit használja.
• Csak éles és kifogástalan fürészlapokat használjon. Elgörbitett és repedezett fürészlapokat azonnal ki kell cserélni.
• Kikapcsolás után a fürészlapot nem szabad oldali ellennyomással lefékezni.
• Ügyeljen egyenietes előretolásra, ez csökkenti a balesetveszélyt és meghosszabbítja a fürészlap és a szúrófűrész élettartamát.
• A szúrófűrész minden használatba vétele előtt tolja az átlátszó látásvédőt le, hogy a forgács és a szilánkok kicsapódását megakdályozza.
• A gépe tisztításához csak egy nedves rongyot használjon. A tisztítására ne használjon agresszív szereket.
• Vizsgälja meg szerszámát, hogy kifogástalanul működik e. Ha a működésben zavart észlel, akkor vizsgáltassa meg a szerszámát. Minden karbantartási és inspekciói munkálatot csak egy elektronikai szakembemek vagy az ISC kft -nek szabad elvégezni.
  ● A kibocsájtott rezgések értéke az 5349-es ISO alapján lett mérve.

Használati utasítás elektromos szúrófűrészhez

ALKALMAZÁS

A szúrófűrész a megfelelő fűrészlap használatával fa, vas, színesfém és műanyagok fűrészelésére van előrelátva.

HASZNÁLATBAVÉTEL

Pillanatnyi kapcsolás (2. ábra)

Bekapcsolni: Ki / bekapcsolót nyomni

Kikapcsolni: Ki / bekapcsolöt elengedni

Á1landókapcso1ás

Bekapcsolni: Ki / bekapcsolót nyomni és a nyomott állapotban a rögzitő gombbal megakasztani.

Kikapcsolni: Ki / bekapcsolót megnyomni es elengedni

Elektronikus elözetes fordulatszám választó (3. ábra)

A fordulatszámszabályozóval be lehet előre állitani a kívánt fordulatszámot. Forditsa a fordulatszámszabályozót a PLUS irányba, hogy a fordulatszámot megnövelye, forditsa a fordulatszámszabályozót a MINUS irányba hogy a fordulatszámot csökkentse. A megfelelő löketszám mindig a nyersanyagtól és a munkafeltételektől függ.

Az álltalános törvények a forgácsoló munkálatokhoz szükséges vágósebességhez itt is érvényessek.

Fürészlapcsere (1 ábra)

A gépen történő minden beavatkozás és fűrészlap csere előtt a szúrófűrészt ki kell kapcsolni és a hálózati dugót a dugaszolóaljzatból kihúzni.

A mellékelt belső hatlapú kulccsal lazítsa meg az ütközőn a csavart (1. ábra). Tolja ütközésig a fürész-lapot a vezetőhoronyba, az emelőrűd és a tartófogó közé. Húzza a csavart a mellékelt belső hatlapú kulccsal szorosra. A fürészlap fogainak a vágás irányba kell mutatniuk. Ügyeljen arra, hogy a fürészlap az ütköző vezetőhoronyában és a futótárcsában feküdjön.

A fürészsaru elállitása

(Sarokvágások és szélközell fürészelés, 4. ábra) Sarokvágásokhoz és ferde fürészelésekhez a fürészsarut, az alul levő csavar meglazítása után, mindkét oldalra 45° -ig lehet elforditani. A szögek jelzésvonalakkal 15°, 30° és 45° -ra vannak

megjelölve. Egy a megjelzett szögletfokok közti beállítás minden további nélkül lehetséges.

A vágásszög beállításához lazítsa meg a csavart (4. ábra) annyíra, hogy a fűrészsarut éppen még el lehessen tolni. Állítsa a kívánt szöget be, és húzza a csavart ismét feszesre.

A sarokig való fűrészeléshez a fűrészsarut hátra lehet tolni. Ehhez lazítsa meg a csavart az alsó felén (4, ábra) es tolja a fűrészsarut hátra. Húzza a csavart ismét feszesre.

Porelszívás

A szúrófűrész egy porszívó csatlakozóval van ellátva. A szúrófűrész hátsó végén levő elszívó nyílásra minden porszívót rá lehete kapcsolni. Ha ehhez egy speciális adapterre lenne szüksége, akkor lépjen a porszívójának az gyártójával kapcsolatba.

TECHNIKAI ADATOK:

Feszültség rendszer: 230 V - 50 Hz

Teljesítményfelvétel: 350 W

Löketszám: 400 - 2600 / perc

Löketmagasság: 18 mm

Vágásmélység fa: 55 mm

Vágásmélység műanyag: 10 mm

Vágásmélység vas: 5 mm

Sarokvágás: 45° -ig (jobbra és balra)

Hangnyomásmérték LPA: 87,5 dB (A)

Hangtelyesitménymérték LWA: 100,5 dB (A)

Vibrálás aw 6,3 m / s

Védőizolálva II / ☐

Súly 1,6 kg

H

1

Férészlap csere

A fürészlapot útközésig az útközőbe belerakni és a csavart feszesre húzni.

Flgyelem: vizsgálja meg,

hogy a férészlap a futótárcsa és az útköző barázdájában fekszik-e.

Figyelem: vizsgálja meg, hogy a lérészlap a futótárcsa és az útköző barázdájában fekszik-e.

A férészlap lazítása:
A csavart balra csavar ni.

4

A csavar meglazitása után a férészsarut balra is és jobbra is 45 fokos szögig terjedő tartományba lehet beállítani.

2

rögzitógombbal
Rögzítógomb Ki-/bekapcsoló

Bekapcsolni: a ki-/bekapcsolót nyomni. Tartós územ: a rögzítógombbal a ki-/bekapcsolót biztosítani. Kikapcsolni: a ki/bekapcsolót megnyomni és elen gedni

5

A furnér farostlemezek vágása:
1. finom férészlapot használni 2. a férészsarut a fedôréteg nélküli felületre helyezni
3. enyhe elötolási erőt használni

Ellendarab

Zsebvágás: előtúrás nélkül csak a préself leme- zekbe és fába. A szúróférészt erőssen az ellen- darabnak nyomni, és lassan a vágási irányba mozditan.

3

A fordulatszám szabályzó tekerése által növekszik a löketszám.

Az aláíró kijelenti, a cég nevében a termék megegyezését a

ALPHA-TOOLS®

GR EC Δήλωση περι της ανταπόκρισης
① Dichiarazione di conformità CE
DK EC Overensstemmelseserklæring
© CZ EU prohlášení o konformité
(H) EU Konformkijelentés
SLO EU Izjava o skladnosti
PL Oświadczenie o zgodności z normami Europejskiej Wspólnoty
SK Vyhasenie EU o konformite
BG Декларация за съответствие на ЕО

Stichsäge AST 350 E

×

98/37/EG

x

73/23/EWG

Ebben az unatásban magnvezett köszülköra 6 év játállást nyújunk, arra az esetre, na a termoklánk hiányos lenne. A 5-évős határáldő a kárveszely átsztálása vagy a köszülék vovo allal elvtőske allal kezdödik.

A jotási ze ervényeztésének a feletele a készülésküntrek a használati utástas- nek megjelő szabárszerű kartenbantása ugyamint rendellésécerű használati. Magpítál étatűdő, hogy az a 5 év alatt a törvény szerinti szervatossági jogsi fennmaradnak.

A jofalás a Németorszagi Szövelzeg Köclársaság teruketére érvényes vagy a regionális fő forgalmazó partner onszágában kegieszilesként a helyi érvényes törvényi előirásokhoz. Körjök vegye figyalombo a regionálsan illetáskos vovőszolgáltatászló kölő kontaktszemolyt vagy az alul megadott servizimot.
